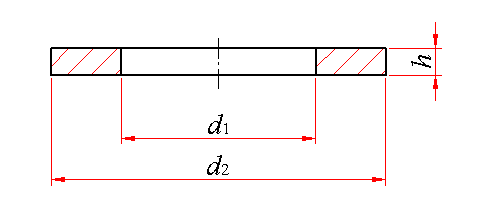

圆形垫圈

标记示例：

大系列、公称规格8mm、由钢制造的硬度等级为100HV 级、不经表面处理、产品等级为C 级的平垫圈的标记：

垫圈  GB/T 96.2  8

公称规格

(螺纹大径d )

内   径

d₁

公称(min)

外   径

d₂

公称(max)

厚    度

h

m≈

kg/1000件

钢制品

公称

max

3

3.4

9

0.8

1.0

0.342

(3.5)

3.9

11

0.8

1.0

0.522

4

4.5

12

1

1.2

0.763

5

5.5

15

1

1.2

1.20

6

6.6

18

1.6

1.9

2.77

8

9

24

2

2.3

6.10

10

11

30

2.5

2.8

12.01

12

13.5

37

3

3.6

21.95

(14)

15.5

44

3

3.6

31.36

16

17.5

50

3

3.6

40.57

(18)

20

56

4

4.6

67.47

20

22

60

4

4.6

76.84

(22)

24

66

5

6

116.5

24

26

72

5

6

139.0

(27)

30

85

6

7

234.0

30

33

92

6

7

272.8

(33)

36

105

6

7

359.9

36

39

110

8

9.2

521.8

质量                                                                                                      kg

优选尺寸

规  格/mm

3

4

5

6

8

10

12

16

20

24

30

36

每1000件钢制品的质量 ≈

0.342

0.763

1.20

2.77

6.10

12.01

21.95

40.57

76.84

139.0

272.8

521.8

非优选尺寸

规  格/mm

3.5

14

18

22

27

33

每1000件钢制品的质量 ≈

0.522

31.36

67.47

116.5

234.0

359.9
