圆形垫圈

标记示例：

标准系列、公称规格8mm、由钢制造的硬度等级为200HV级、不经表面处理、产品等级为A级的平垫圈的标记：

垫圈  GB/T 97.1  8

标准系列、公称规格8mm，由A2组不锈钢制造的硬度等级为200HV级、不经表面处理、产品等级为A级的平垫圈的标记：

垫圈  GB/T 97.1  8  A2

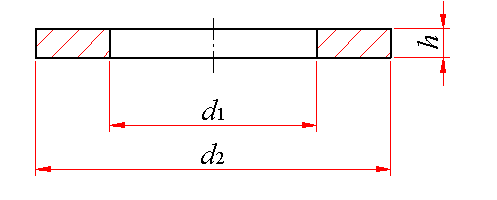

公称规格

(螺纹大径d )

内  径

d₁

公称(min)

外  径

d₂

公称(max)

厚  度

h

m≈

kg/1000件

钢制品

公称

max

1.6

1.7

4

0.3

0.35

0.024

2

2.2

5

0.3

0.35

0.037

2.5

2.7

6

0.5

0.55

0.088

3

3.2

7

0.5

0.55

0.119

4

4.3

9

0.8

0.9

0.308

5

5.3

10

1

1.1

0.443

6

6.4

12

1.6

1.8

1.02

8

8.4

16

1.6

1.8

1.83

10

10.5

20

2

2.2

3.57

12

13

24

2.5

2.7

6.27

(14)

15

28

2.5

2.7

8.62

16

17

30

3

3.3

11.30

(18)

19

34

3

3.3

14.70

20

21

37

3

3.3

17.16

(22)

23

39

3

3.3

18.35

24

25

44

4

4.3

32.33

(27)

28

50

4

4.3

42.32

30

31

56

4

4.3

53.64

(33)

34

60

5

5.6

75.34

36

37

66

5

5.6

92.09

(39)

42

70

6

6.6

126.5

42

45

78

8

9

200.2

(45)

48

85

8

9

242.7

48

52

92

8

9

284.1

(52)

56

98

8

9

319.0

56

62

105

10

11

442.7

60

66

110

10

11

477.4

64

70

115

10

11

513.2

注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

优选尺寸

规  格/mm

1.6

2

2.5

3

4

5

6

8

10

12

每1000件钢制品的质量 ≈

0.024

0.037

0.088

0.119

0.308

0.443

1.02

1.83

3.57

6.27

规  格/mm

16

20

24

30

36

42

48

56

64

－

每1000件钢制品的质量 ≈

11.30

17.16

32.33

53.64

92.07

200.2

284.1

442.7

513.2

－

非优选尺寸

规  格/mm

14

18

22

27

33

39

45

52

60

每1000件钢制品的质量 ≈

8.62

14.70

18.35

42.32

75.34

126.5

242.7

319.0

477.4
