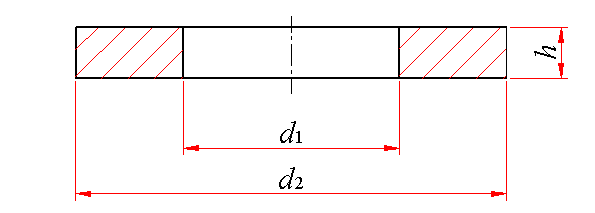

圆形垫圈

标记示例：

公称规格为8mm、性能等级为160HV、不经表面处理的销轴用平垫圈的标记：

垫圈  GB/T 97.3  8

公称规格

内径

d₁

外径

d₂

厚度

h

千件重(钢制)
≈kg

公称(mm)

max

公称(max)

min

公称

max

min

3

3

3.14

6

5.70

0.8

0.9

0.7

0.133

4

4

4.18

8

7.64

0.8

0.9

0.7

0.237

5

5

5.18

10

9.64

1

1.1

0.9

0.462

6

6

6.18

12

11.57

1.6

1.8

1.4

1.07

8

8

8.22

15

14.57

2

2.2

1.8

1.99

10

10

10.22

18

17.57

2.5

2.7

2.3

3.45

12

12

12.27

20

19.48

3

3.3

2.7

4.74

14

14

14.27

22

21.48

3

3.3

2.7

5.33

16

16

16.27

24

23.48

3

3.3

2.7

5.92

18

18

18.27

28

27.48

4

4.3

3.7

11.34

20

20

20.33

30

29.48

4

4.3

3.7

12.33

22

22

22.33

34

33.38

4

4.3

3.7

16.57

24

24

24.33

37

36.38

4

4.3

3.7

19.56

25

25

25.33

38

37.38

4

4.3

3.7

20.20

27

27

27.52

39

38

5

5.6

4.4

24.41

28

28

28.52

40

39

5

5.6

4.4

25.15

30

30

30.52

44

43

5

5.6

4.4

31.94

32

32

32.62

46

45

5

5.6

4.4

33.66

33

33

33.62

47

46

5

5.6

4.4

34.53

36

36

36.62

50

49

6

6.6

5.4

44.54

40

40

40.62

56

54.8

6

6.6

5.4

56.82

45

45

45.62

60

58.8

6

6.6

5.4

58.26

50

50

50.62

66

64.8

8

9

7

91.54

55

55

55.74

72

70.8

8

9

7

106.49

60

60

60.74

78

76.8

10

11

9

153.15

70

70

70.74

92

90.6

10

11

9

219.73

80

80

80.74

98

96.6

12

13.2

10.8

237.05

90

90

90.87

110

108.6

12

13.2

10.8

295.94

100

100

100.87

120

118.6

12

13.2

10.8

325.53

技术条件

材料

机械性能

公差产品等级

表面处理

千件重(钢制)
≈kg

等级

硬度

钢

160HV

160～250HV

A

不经处理；镀锌钝化；磷化

其他表面镀层或表面处理，应由供需双方协议
