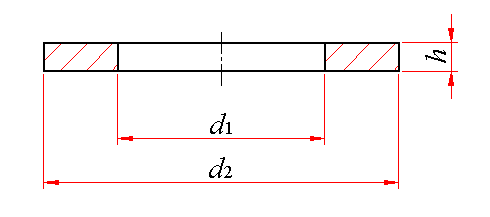

圆形垫圈

标记示例：

特大系列、公称规格8mm、由钢制造的硬度等级为100 HV 级、不经表面处理、产品等级为 C 级的平垫圈的标记：

垫圈  GB/T 5287  8

公称规格

(螺纹大径d )

内  径

d₁

公称(min)

外  径

d₂

公称(max)

厚  度

h

m≈

kg/1000件

钢制品

公称

max

5

5.5

18

2

2.3

3.62

6

6.6

22

2

2.3

5.43

8

9

28

3

3.6

13.00

10

11

34

3

3.6

19.14

12

13.5

44

4

4.6

43.25

(14)

15.5

50

4

4.6

55.73

16

17.5

56

5

6

87.23

(18)

20

60

5

6

98.64

20

22

72

6

7

173.9

(22)

24

80

6

7

215.4

24

26

85

6

7

242.2

(27)

30

98

6

7

322.0

30

33

105

6

7

367.5

(33)

36

115

8

9.2

588.3

36

39

125

8

9.2

695.6

注：尽可能不采用括号内的规格。

质量                                                                                             kg

优选尺寸

规  格/mm

5

6

8

10

12

16

20

24

30

36

每1000件钢制品的质量 ≈

3.62

5.43

13.00

19.14

43.25

87.23

173.9

242.2

367.5

695.6

非优选尺寸

规  格/mm

14

18

22

27

33

每1000件钢制品的质量 ≈

55.73

98.64

215.4

322.0

588.3
