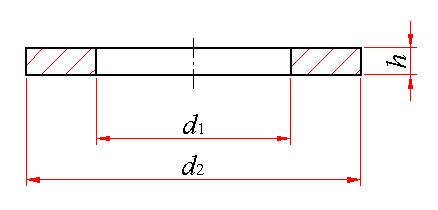

大垫圈 A级(GB/T 96.1—2002)
大垫圈 A级(GB/T 96.1—2002)
|
大垫圈—A级(GB/T 96.1—2002)mm |
|||||
|---|---|---|---|---|---|
|
|
|||||
|
标记示例： 大系列、公称规格8mm、由钢制造的硬度等级为200HV 级、不经表面处理、产品等级为A级的平垫圈的标记： 垫圈 GB/T 96.1 8 大系列、公称规格8mm，由A2组不锈钢制造的硬度等级为200HV 级、不经表面处理、产品等级为A 级的平垫圈的标记： 垫圈 GB/T 96.1 8 A2 |
|||||
|
公称规格 (螺纹大径d ) |
内 径 d1 公称(min) |
外 径 d2 公称(max) |
厚 度 h |
m≈ kg/1000件 钢制品 |
|
|
公称 |
max |
||||
|
3 |
3.2 |
9 |
0.8 |
0.9 |
0.349 |
|
(3.5) |
3.7 |
11 |
0.8 |
0.9 |
0.529 |
|
4 |
4.3 |
12 |
1 |
1.1 |
0.774 |
|
5 |
5.3 |
15 |
1 |
1.1 |
1.21 |
|
6 |
6.4 |
18 |
1.6 |
1.8 |
2.79 |
|
8 |
8.4 |
24 |
2 |
2.2 |
6.23 |
|
10 |
10.5 |
30 |
2.5 |
2.7 |
12.17 |
|
12 |
13 |
37 |
3 |
3.3 |
22.19 |
|
(14) |
15 |
44 |
3 |
3.3 |
31.64 |
|
16 |
17 |
50 |
3 |
3.3 |
40.89 |
|
(18) |
19 |
56 |
4 |
4.3 |
68.43 |
|
20 |
21 |
60 |
4 |
4.3 |
77.90 |
|
(22) |
23 |
66 |
5 |
5.6 |
118.0 |
|
24 |
26 |
72 |
5 |
5.6 |
140.5 |
|
(27) |
30 |
85 |
6 |
6.6 |
234.0 |
|
30 |
33 |
92 |
6 |
6.6 |
272.8 |
|
(33) |
36 |
105 |
6 |
6.6 |
359.9 |
|
36 |
39 |
110 |
8 |
9 |
521.8 |
|
注：尽可能不采用括号内的规格 |
|||||
