栓结构用平垫圈 淬火并回火(GB/T 18230.5—2000)
栓结构用平垫圈 淬火并回火(GB/T 18230.5—2000)
|

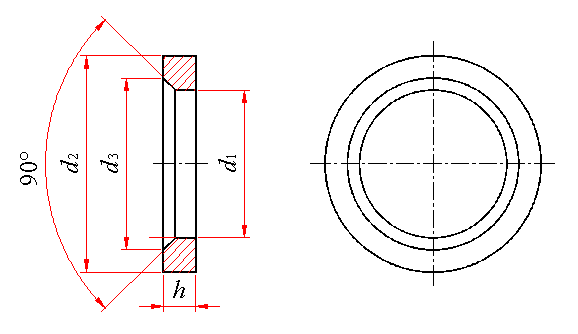

栓接结构用平垫圈 淬火并回火(GB/T 18230.5—2000) mm |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||
|
标记示例： 公称规格16mm、淬火并回火的栓接结构用平垫圈的标记： 垫圈 GB/T 18230.5 16 |
|||||||||
|
公称规格 (螺纹大径) |
12 |
16 |
20 |
(22) |
24 |
(27) |
30 |
36 |
|
|
d1 |
min |
13 |
17 |
21 |
23 |
25 |
28 |
31 |
37 |
|
max |
13.43 |
17.43 |
21.52 |
23.52 |
25.52 |
28.52 |
31.62 |
37.62 |
|
|
d2 |
min |
23.7 |
31.4 |
38.4 |
40.4 |
45.4 |
5.1 |
54.1 |
64.1 |
|
max |
25 |
33 |
40 |
42 |
47 |
52 |
56 |
66 |
|
|
h |
公称 |
3.0 |
4.0 |
4.0 |
5.0 |
5.0 |
5.0 |
5.0 |
5.0 |
|
min |
2.5 |
3.5 |
3.5 |
4.5 |
4.5 |
4.5 |
4.5 |
4.5 |
|
|
max |
3.8 |
4.8 |
4.8 |
5.8 |
5.8 |
5.8 |
5.8 |
5.8 |
|
|
d3 |
min |
15.2 |
19.2 |
24.4 |
26.4 |
28.4 |
32.4 |
35.4 |
42.4 |
|
max |
16.04 |
20.04 |
25.24 |
27.44 |
29.44 |
33.4 |
36.4 |
43.4 |
|
|
技术条件和引用标准 |
|||||||||
|
材 料 |
钢 |
||||||||
|
机械性能 |
硬度：35～45HRC |
||||||||
|
公 差 |
产品等级 |
d1：A；d2、d3：C；h：IT17 |
|||||||
|
标 准 |
GB/T 3103.3 |
||||||||
|
表面处理 |
常规的 |
氧化 |
|||||||
|
可选择的 |
电镀锌(GB/T 5267) |
||||||||
|
电镀镉(GB/T 5267) |
|||||||||
|
热浸镀锌(GB/T 13912) |
|||||||||
|
粉末渗锌(JB/T 5067) |
|||||||||
|
验收及包装 |
GB/T 90 |
||||||||
