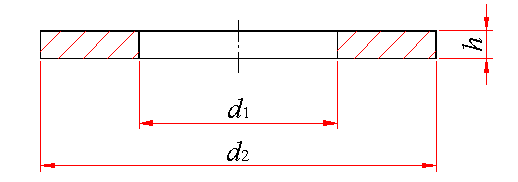

圆形垫圈

标记示例：

N 型(标准系列)、公称规格8mm、由钢制造的硬度等级为200HV 级、不经表面处理、产品等级为 A 级、螺钉和垫圈组合件用平垫圈的标记：

垫圈    GB/T 97.4    8

a) S 型垫圈(小系列)

公称规格

(螺纹大径d )

内   径

d₁

公称(min)

外   径

d₂

公称(max)

厚    度

h

m≈

kg/1000件

钢制品

公称

max

2

1.75

4.5

0.6

0.65

0.064

2.5

2.25

5

0.6

0.65

0.074

3

2.75

6

0.6

0.65

0.105

3.5

3.2

7

0.8

0.85

0.191

4

3.6

8

0.8

0.85

0.252

5

4.55

9

1

1.06

0.372

6

5.5

11

1.6

1.68

0.895

8

7.4

15

1.6

1.68

1.68

10

9.3

18

2

2.09

2.93

12

11

20

2

2.09

3.44

b) L 型垫圈(大系列)

公称规格

(螺纹大径d )

内   径

d₁

公称(min)

外   径

d₂

公称(max)

厚    度

h

m≈

kg/1000件

钢制品

公称

max

2

1.75

5

0.6

0.65

0.081

2.5

2.25

6

0.6

0.65

0.114

3

2.75

7

0.6

0.65

0.153

3.5

3.2

8

0.8

0.85

0.265

4

3.6

9

0.8

0.85

0.336

5

4.55

10

1

1.06

0.489

6

5.5

12

1.6

1.06

1.12

8

7.4

16

1.6

1.68

1.99

10

9.3

20

2

2.09

3.87

12

11

24

2.5

2.6

7.01

c) L 型垫圈(大系列)

公称规格

(螺纹大径d )

内   径

d₁

公称(min)

外   径

d₂

公称(max)

厚    度

h

m≈

kg/1000件

钢制品

公称

max

2

1.75

6

0.6

0.65

0.122

2.5

2.25

8

0.6

0.65

0.218

3

2.75

9

0.8

0.85

0.362

3.5

3.2

11

0.8

0.85

0.546

4

3.6

12

1

1.06

0.808

5

4.55

15

1

1.06

1.26

6

5.5

18

1.6

1.68

2.90

8

7.4

24

2

2.09

6.43

10

9.3

30

2.5

2.6

12.54

12

11

37

3

3.11

23.08

质量                                                                                             　　kg

S 型

规  格/mm

2

2.5

3

3.5

4

5

6

8

10

12

每1000件钢制品的质量 ≈

0.064

0.074

0.105

0.191

0.252

0.372

0.895

1.68

2.93

3.44

N 型

规  格/mm

2

2.5

3

3.5

4

5

6

8

10

12

每1000件钢制品的质量 ≈

0.081

0.114

0.153

0.265

0.336

0.489

1.12

1.99

3.87

7.01

L 型

规  格/mm

2

2.5

3

3.5

4

5

6

8

10

12

每1000件钢制品的质量 ≈

0.122

0.218

0.362

0.546

0.808

1.26

2.90

6.43

12.54

23.08
