钢结构用高强度垫圈(GB/T 1230—2006)
钢结构用高强度垫圈(GB/T 1230—2006)
|

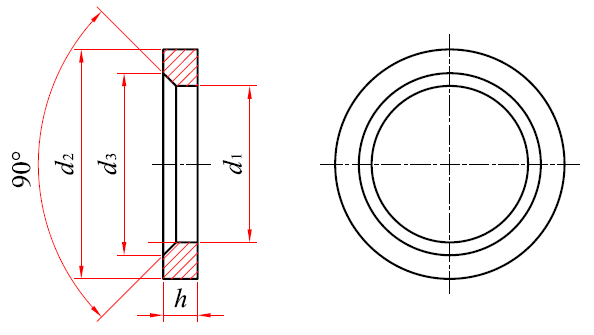

钢结构用高强度垫圈(GB/T 1230—2006) mm |
||||||||
|---|---|---|---|---|---|---|---|---|
|
|
||||||||
|
标记示例： 规格为20mm、热处理硬度为 HRC35~45 的钢结构用高强度垫圈的标记： 垫圈 GB/T 1230 20 |
||||||||
|
规格(螺纹大径) |
12 |
16 |
20 |
(22) |
24 |
(27) |
30 |
|
|
d1 |
min |
13 |
17 |
21 |
23 |
25 |
28 |
31 |
|
max |
13.43 |
17.43 |
21.52 |
23.52 |
25.52 |
28.52 |
31.62 |
|
|
d2 |
min |
23.7 |
31.4 |
38.4 |
40.4 |
45.4 |
50.1 |
54.1 |
|
max |
25 |
33 |
40 |
42 |
47 |
52 |
56 |
|
|
h |
公称 |
3.0 |
4.0 |
4.0 |
5.0 |
5.0 |
5.0 |
5.0 |
|
min |
2.5 |
3.5 |
3.5 |
4.5 |
4.5 |
4.5 |
4.5 |
|
|
max |
3.8 |
4.8 |
4.8 |
5.8 |
5.8 |
5.8 |
5.8 |
|
|
ds |
min |
15.23 |
19.23 |
24.32 |
26.32 |
28.32 |
32.84 |
35.84 |
|
max |
16.03 |
20.03 |
25.12 |
27.12 |
29.12 |
33.64 |
36.64 |
|
|
每1000个钢垫圈的理论质量，kg |
10.47 |
23.40 |
33.55 |
43.34 |
55.76 |
66.52 |
75.42 |
|
|
注：括号内的规格为第二选择系列。 |
||||||||
