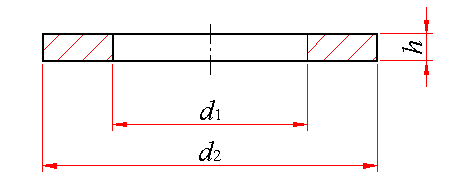

圆形垫圈

标记示例：

N 型(标准系列)、公称规格4.2mm、由钢制造的硬度等级为180HV 级、不经表面处理、产品等级为 A 级、自攻螺钉和垫圈组合件用平垫圈的标记：

垫圈    GB/T 97.5    4.2

a) N 型垫圈(标准系列)

公称规格

(螺纹大径d )

内   径

d₁

公称(min)

外   径

d₂

公称(max)

厚    度

h

m≈

kg/1000件

钢制品

公称

max

2.2

1.9

5

1

1.06

0.132

2.9

2.5

7

1

1.06

0.116

3.5

3

8

1

1.06

0.247

4.2

3.55

9

1

1.06

0.317

4.8

4

10

1

1.06

0.401

5.5

4.7

12

1.6

1.68

0.769

6.3

5.4

14

1.6

1.68

1.65

8

7.15

16

1.6

1.68

2.02

9.5

8.8

20

2

2.09

3.98

b) L 型垫圈(大系列)

公称规格

(螺纹大径d )

内   径

d₁

公称(min)

外   径

d₂

公称(max)

厚    度

h

m≈

kg/1000件

钢制品

公称

max

2.2

1.9

7

1

1.06

0.280

2.9

2.5

9

1

1.06

0.356

3.5

3

11

1

1.06

0.444

4.2

3.55

12

1

1.06

0.668

4.8

4

15

1.6

1.68

1.26

5.5

4.7

15

1.6

1.68

2.00

6.3

5.4

18

1.6

1.68

2.91

8

7.15

24

2

2.09

6.47

9.5

8.8

30

2.5

2.09

12.68

质量                                                                                              　 kg

N 型

规  格/mm

2.2

2.9

3.5

4.2

4.8

5.5

6.3

8

9.5

每1000件钢制品的质量 ≈

0.132

0.116

0.247

0.317

0.401

0.769

1.65

2.02

3.98

L 型

规  格/mm

2.2

2.9

3.5

4.2

4.8

5.5

6.3

8

9.5

每1000件钢制品的质量 ≈

0.280

0.356

0.444

0.668

1.26

2.00

2.91

6.47

12.68
