圆形垫圈

标记示例：

小系列、公称规格8mm、由钢制造的硬度等级为200HV 级、不经表面处理、产品等级为A级的平垫圈的标记：

垫圈  GB/T 848  8

小系列、公称规格8mm、由A2组不锈钢制造的硬度等级为200HV 级、不经表面处理、产品等级为A级的平垫圈的标记：

垫圈  GB/T 848  8  A2

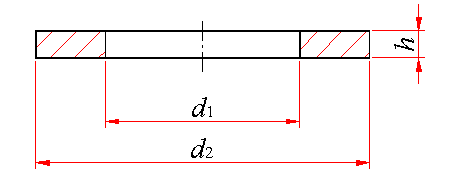

公称规格

(螺纹大径d )

内  径

d₁

公称(min)

外  径

d₂

公称(max)

厚  度

h

m≈

kg/1000件

钢制品

公称

max

1.6

1.7

3.5

0.3

0.35

0.017

2

2.2

4.5

0.3

0.35

0.029

2.5

2.7

5

0.5

0.55

0.055

3

3.2

6

0.5

0.55

0.079

(3.5)

3.7

7

0.5

0.55

0.109

4

4.3

8

0.5

0.55

0.140

5

5.3

9

1

1.1

0.326

6

6.4

11

1.6

1.8

0.790

8

8.4

15

1.6

1.8

1.52

10

10.5

18

1.6

1.8

2.11

12

13

20

2

2.2

2.85

(14)

15

24

2.5

2.7

5.41

16

17

28

2.5

2.7

7.63

(18)

19

30

3

3.3

9.97

20

21

34

3

3.3

13.22

(22)

23

37

3

3.3

15.5

24

25

39

4

4.3

22.10

(27)

28

44

4

4.3

28.4

30

31

50

4

4.3

37.95

(33)

34

56

5

5.6

61.0

36

37

60

5

5.6

68.77

注：尽可能不采用括号内的规格。

质量                                                                                          　kg

优选尺寸

规  格/mm

1.6

2

2.5

3

4

5

6

8

每1000件钢制品的质量 ≈

0.017

0.029

0.055

0.079

0.140

0.326

0.790

1.52

规  格/mm

10

12

16

20

24

30

36

－

每1000件钢制品的质量 ≈

2.11

2.85

7.63

13.22

22.10

37.95

68.77

－

非优选尺寸

规  格/mm

3.5

14

18

22

27

33

每1000件钢制品的质量 ≈

0.109

5.41

9.97

15.50

28.40

61.00
