调心球轴承

常用滚动轴承尺寸及性能参数分页导航

本页导航 广告链接

调心球轴承

调心球轴承(GB/T281-2013)

轴径10～35

调心球轴承(GB/T 281—2013)

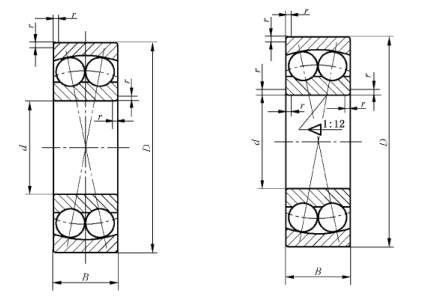

圆柱孔调心球轴承10000型圆锥孔调心球轴承10000K型径向当量动载荷：当F_a/F_r≤e，P_r＝F_r+Y₁F_a 当F_a/F_r＞e，P_r＝0.65F_r+Y₂F_a 径向当量静载荷：P_0r＝F_r+Y₀F_a 符号含义与应用 K—圆锥孔(锥度1∶12) TN—尼龙保持架 M—黄铜实体保持架这类轴承有自动调心性能，但内、外套圈轴线斜度不得大于3°。主要承受径向载荷，也可同时承受少量轴向载荷，不用于纯轴向载荷。
基本尺寸 /mm			基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号		其他尺寸 /mm			安装尺寸/mm			计算系数
d	D	B	C_r	C_0r	脂	油	W ≈	圆柱孔 10000 (TN、M)型	圆锥孔 10000 K (KTN、KM)型	d₂	D₂	r min	d_a max	D_a max	r_a max	e	Y₁	Y₂	Y₀
5	19	6						135	—			0.3

6	19	6						126	—			0.3

7	22	7						127	—

9	26	8						129	—

10	30	9	5.48	1.20	24000	28000	0.035	1200	1200 K	16.7	24.4	0.6	15	25	0.6	0.32	2.0	3.0	2.0
	30	9	5.40	1.20	24000	28000	0.035	1200 TN	1200 KTN	16.7	23.5	0.6	15	25	0.6	0.31	2.1	3.17	2.1
	30	14	7.12	1.58	24000	28000	0.050	2200	—	15.3	23.32	0.6	15	25	0.6	0.62	1.0	1.6	1.1
	30	14	8.00	1.70	24000	28000	0.054	2200 TN	—	15.6	23.3	0.6	15	25	0.6	0.48	1.3	2.0	1.4
	35	11	7.22	1.62	20000	24000	0.06	1300	1300 K	—	—	0.6	15	30	0.6	0.33	1.9	3.0	2.0
	35	11	7.30	1.60	20000	24000	0.062	1300 TN	—	18.5	26.4	0.6	15	30	0.6	0.33	1.9	3.0	2.0
	35	17	11.0	2.45	18000	22000	0.09	2300	2300 K	—	—	0.6	15	30	0.6	0.66	0.95	1.5	1.0
	35	17	10.8	2.40	18000	22000	0.097	2300 TN	—	17.1	25.4	0.6	15	30	0.6	0.56	1.1	1.7	1.1

12	32	10	5.55	1.25	22000	26000	0.042	1201	1201 K	18.5	26.2	0.6	17	27	0.6	0.33	1.9	2.9	2.0
	32	10	6.20	1.40	22000	26000	0.042	1201 TN	1201 KTN	18.4	25.5	0.6	17	27	0.6	0.32	1.9	3.0	2.1
	32	14	8.80	1.80	22000	26000	—	2201	—	—	—	0.6	17	27	0.6	—	—	—	—
	32	14	8.50	1.90	22000	26000	0.059	2201 TN	—	17.6	25.6	0.6	17	27	0.6	0.45	1.4	2.2	1.5
	37	12	9.42	2.12	18000	22000	0.07	1301	1301 K	20.0	30.8	1	18	31	1	0.35	1.8	2.8	1.9
	37	12	9.40	2.10	18000	22000	0.071	1301 TN	—	20.0	29.2	1	18	31	1	0.34	1.8	2.8	1.9
	37	17	12.5	2.72	17000	22000	—	2301	2301 K	—	—	1	18	31	1	—	—	—	—
	37	17	11.5	2.60	17000	22000	0.105	2301 TN	—	18.8	27.5	1	18	31	1	0.53	1.1	1.9	1.3

15	35	11	7.48	1.75	18000	22000	0.051	1202	1202 K	20.9	29.9	0.6	20	30	0.6	0.33	1.9	3.0	2.0
	35	11	7.40	1.70	18000	22000	0.051	1202 TN	1202 KTN	21.0	29.0	0.6	20	30	0.6	0.30	2.1	3.2	2.2
	35	14	7.65	1.80	18000	22000	0.06	2202	2202 K	20.8	30.4	0.6	20	30	0.6	0.50	1.3	2.0	1.3
	35	14	8.70	2.00	18000	22000	0.066	2202 TN	—	20.5	28.6	0.6	20	30	0.6	0.39	1.6	2.5	1.7
	42	13	9.50	2.28	16000	20000	0.1	1302	1302 K	23.6	34.1	1	21	36	1	0.33	1.9	2.9	2.0
	42	13	10.8	2.60	16000	20000	0.097	1302 TN	—	23.9	33.7	1	21	36	1	0.31	2.0	3.1	2.1
	42	17	12.0	2.88	14000	18000	0.11	2302	2302 K	23.2	35.2	1	21	36	1	0.51	1.2	1.9	1.3
	42	17	11.8	2.90	14000	18000	0.126	2302 TN	—	23.9	33.5	1	21	36	1	0.46	1.4	2.1	1.4

17	40	12	7.90	2.02	16000	20000	0.076	1203	1203 K	24.2	33.7	0.6	22	35	0.6	0.31	2.0	3.2	2.1
	40	12	8.90	2.20	16000	20000	0.075	1203 TN	1203 KTN	24.1	32.8	0.6	22	35	0.6	0.30	2.1	3.2	2.2
	40	16	9.00	2.45	16000	20000	0.09	2203	2203 K	23.5	34.3	0.6	22	35	0.6	0.50	1.2	1.9	1.3
	40	16	10.5	2.50	16000	20000	0.098	2203 TN	—	23.6	33.1	0.6	22	35	0.6	0.40	1.6	2.4	1.6
	47	14	12.5	3.18	14000	17000	0.14	1303	1303 K	26.4	38.3	1	23	41	1	0.33	1.9	3.0	2.0
	47	14	12.8	3.40	14000	17000	0.131	1303 TN	—	28.9	39.5	1	23	41	1	0.30	2.1	3.2	2.2
	47	19	14.5	3.58	13000	16000	0.17	2303	2303 K	25.8	39.4	1	23	41	1	0.52	1.2	1.9	1.3
	47	19	14.5	3.60	13000	16000	0.175	2303 TN	—	26.5	37.5	1	23	41	1	0.50	1.3	1.9	1.3

20	47	14	9.95	2.65	14000	17000	0.12	1204	1204 K	28.9	39.1	1	26	41	1	0.27	2.3	3.6	2.4
	47	14	12.8	3.40	14000	17000	0.12	1204 TN	1204 KTN	29.2	39.6	1	26	41	1	0.30	2.1	3.2	2.2
	47	18	12.5	3.28	14000	17000	0.15	2204	2204 K	28.0	40.4	1	26	41	1	0.48	1.3	2.0	1.4
	47	18	16.8	4.20	14000	17000	0.152	2204 TN	2204 KTN	27.4	39.3	1	26	41	1	0.40	1.6	2.4	1.6
	52	15	12.5	3.38	12000	15000	0.17	1304	1304 K	31.3	43.6	1.1	27	45	1	0.29	2.2	3.4	2.3
	52	15	14.2	4.00	12000	15000	0.169	1304 TN	1304 KTN	32.4	43.4	1.1	27	45	1	0.28	2.2	3.4	2.3
	52	21	17.8	4.75	11000	14000	0.22	2304	2304 K	28.8	43.7	1.1	27	45	1	0.51	1.2	1.9	1.3
	52	21	18.2	4.70	11000	14000	0.238	2304 TN	2304 KTN	29.5	40.9	1.1	27	45	1	0.44	1.4	2.2	1.5

25	52	15	12.0	3.30	12000	14000	0.14	1205	1205 K	33.1	44.9	1	31	46	1	0.27	2.3	3.6	2.4
	52	15	14.2	4.00	12000	14000	0.148	1205 TN	1205 KTN	33.3	44.2	1	31	46	1	0.28	2.3	3.5	2.4
	52	18	12.5	3.40	12000	14000	0.19	2205	2205 K	33.0	44.7	1	31	46	1	0.41	1.5	2.3	1.5
	52	18	16.8	4.40	12000	14000	0.17	2205 TN	2205 KTN	32.6	44.6	1	31	46	1	0.33	1.9	3.0	2.0
	62	17	17.8	5.05	10000	13000	0.26	1305	1305 K	37.8	52.5	1.1	32	55	1	0.27	2.3	3.5	2.4
	62	17	18.8	5.50	10000	13000	0.272	1305 TN	1305 KTN	37.3	50.3	1.1	32	55	1	0.28	2.2	3.5	2.3
	62	24	24.5	6.48	9500	12000	0.35	2305	2305 K	35.2	52.5	1.1	32	55	1	0.47	1.3	2.1	1.4
	62	24	24.5	6.50	9500	12000	0.375	2305 TN	2305 KTN	36.1	50.0	1.1	32	55	1	0.41	1.5	2.3	1.6

30	62	16	15.8	4.70	10000	12000	0.23	1206	1206 K	40.1	53.2	1	36	56	1	0.24	2.6	4.0	2.7
	62	16	15.5	4.70	10000	12000	0.228	1206 TN	1206 KTN	40.0	51.7	1	36	56	1	0.25	2.5	3.9	2.7
	62	20	15.2	4.60	10000	12000	0.26	2206	2206 K	40.0	53.0	1	36	56	1	0.39	1.6	2.4	1.7
	62	20	23.8	6.60	10000	12000	0.275	2206 TN	2206 KTN	38.8	53.4	1	36	56	1	0.33	1.9	3.0	2.0
	72	19	21.5	6.28	8500	11000	0.4	1306	1306 K	44.9	60.9	1.1	37	65	1	0.26	2.4	3.8	2.6
	72	19	21.2	6.30	8500	11000	0.399	1306 TN	1306 KTN	44.9	59.0	1.1	37	65	1	0.25	2.5	3.9	2.6
	72	27	31.5	8.68	8000	10000	0.5	2306	2306 K	41.7	60.9	1.1	37	65	1	0.44	1.4	2.2	1.5
	72	27	31.5	8.70	8000	10000	0.556	2306 TN	2306 KTN	41.9	58.5	1.1	37	65	1	0.43	1.5	2.3	1.5

35	72	17	15.8	5.08	8500	10000	0.32	1207	1207 K	47.5	60.7	1.1	42	65	1	0.23	2.7	4.2	2.9
	72	17	18.8	5.90	8500	10000	0.328	1207 TN	1207 KTN	47.1	60.2	1.1	42	65	1	0.23	2.7	4.2	2.9
	72	23	21.8	6.65	8500	10000	0.44	2207	2207 K	46.0	62.2	1.1	42	65	1	0.38	1.7	2.6	1.8
	72	23	30.5	8.70	8500	10000	0.425	2207 TN	2207 KTN	45.1	61.9	1.1	42	65	1	0.31	2.0	3.1	2.1
	80	21	25.0	7.95	7500	9500	0.54	1307	1307 K	51.5	69.5	1.5	44	71	1.5	0.25	2.6	4.0	2.7
	80	21	26.2	8.50	7500	9500	0.534	1307 TN	1307 KTN	51.7	67.1	1.5	44	71	1.5	0.25	2.5	3.9	2.6
	80	31	39.2	11.0	7100	9000	0.68	2307	2307 K	46.5	68.4	1.5	44	71	1.5	0.46	1.4	2.1	1.4
	80	31	39.5	11.2	7100	9000	0.763	2307 TN	2307 KTN	47.7	66.6	1.5	44	71	1.5	0.39	1.6	2.5	1.7

轴径40～75

调心球轴承(GB/T 281—2013)
圆柱孔调心球轴承10000型圆锥孔调心球轴承10000K型径向当量动载荷：当F_a/F_r≤e，P_r＝F_r+Y₁F_a 当F_a/F_r＞e，P_r＝0.65F_r+Y₂F_a 径向当量静载荷：P_0r＝F_r+Y₀F_a 符号含义与应用 K—圆锥孔(锥度1∶12) TN—尼龙保持架 M—黄铜实体保持架这类轴承有自动调心性能，但内、外套圈轴线斜度不得大于3°。主要承受径向载荷，也可同时承受少量轴向载荷，不用于纯轴向载荷。
基本尺寸 /mm			基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号		其他尺寸 /mm			安装尺寸/mm			计算系数
d	D	B	C_r	C_0r	脂	油	W ≈	圆柱孔 10000 (TN、M)型	圆锥孔 10000 K (KTN、KM)型	d₂	D₂	r min	d_a max	D_a max	r_a max	e	Y₁	Y₂	Y₀
40	80	18	19.2	6.40	7500	9000	0.41	1208	1208 K	53.6	68.8	1.1	47	73	1	0.22	2.9	4.4	3.0
	80	18	20.0	6.90	7500	9000	0.43	1208 TN	1208 KTN	53.6	66.7	1.1	47	73	1	0.22	2.9	4.5	3.0
	80	23	22.5	7.38	7500	9000	0.53	2208	2208 K	52.4	68.8	1.1	47	73	1	0.24	1.9	2.9	2.0
	80	23	31.8	10.2	7500	9000	0.523	2208 TN	2208 KTN	52.1	69.3	1.1	47	73	1	0.29	2.2	3.4	2.3
	90	23	29.5	9.50	6700	8500	0.71	1308	1308 K	57.5	76.8	1.5	49	81	1.5	0.24	2.6	4.0	2.7
	90	23	33.7	11.3	6700	8500	0.723	1308 TN	1308 KTN	60.6	78.7	1.5	49	81	1.5	0.24	2.6	4.1	2.8
	90	33	44.8	13.2	6300	8000	0.93	2308	2308 K	53.5	76.8	1.5	49	81	1.5	0.43	1.5	2.3	1.5
	90	33	54.0	15.8	6300	8000	1.013	2308 TN	2308 KTN	53.4	76.2	1.5	49	81	1.5	0.40	1.6	2.5	1.7

45	85	19	21.8	7.32	7100	8500	0.49	1209	1209 K	57.3	73.7	1.1	52	78	1	0.21	2.9	4.6	3.1
	85	19	23.5	8.30	7100	8500	0.489	1209 TN	1209 KTN	57.4	71.7	1.1	52	78	1	0.22	2.9	4.5	3.0
	85	23	23.2	8.00	7100	8500	0.55	2209	2209 K	57.5	74.1	1.1	52	78	1	0.31	2.1	3.2	2.2
	85	23	32.5	10.5	7100	8500	0.574	2209 TN	2209 KTN	55.3	72.4	1.1	52	78	1	0.26	2.4	3.8	2.5
	100	25	38.0	12.8	6000	7500	0.96	1309	1309 K	63.7	85.7	1.5	54	91	1.5	0.25	2.5	3.9	2.6
	100	25	38.8	13.5	6000	7500	0.978	1309 TN	1309 KTN	67.7	87.0	1.5	54	91	1.5	0.23	2.7	4.2	2.8
	100	36	55.0	16.2	5600	7100	1.25	2309	2309 K	60.2	86.0	1.5	54	91	1.5	0.42	1.5	2.3	1.6
	100	36	63.8	19.2	5600	7100	1.351	2309 TN	2309 KTN	60.0	85.0	1.5	54	91	1.5	0.37	1.7	2.6	1.8

50	90	20	22.8	8.08	6300	8000	0.54	1210	1210 K	62.3	78.7	1.1	57	83	1	0.20	3.1	4.8	3.3
	90	20	26.5	9.50	6300	8000	0.55	1210 TN	1210 KTN	62.3	77.5	1.1	57	83	1	0.21	3.0	4.6	3.1
	90	23	23.2	8.45	6300	8000	0.68	2210	2210 K	62.5	79.3	1.1	57	83	1	0.29	2.2	3.4	2.3
	90	23	33.5	11.2	6300	8000	0.596	2210 TN	2210 KTN	61.3	79.3	1.1	57	83	1	0.24	2.7	4.1	2.8
	110	27	43.2	14.2	5600	6700	1.21	1310	1310 K	70.1	95.0	2	60	100	2	0.24	2.7	4.1	2.8
	110	27	43.8	15.2	5600	6700	1.301	1310 TN	1310 KTN	70.3	90.6	2	60	100	2	0.24	2.7	4.1	2.8
	110	40	64.5	19.8	5000	6300	1.64	2310	2310 K	65.8	94.4	2	60	100	2	0.43	1.5	2.3	1.6
	110	40	64.8	20.2	5000	6300	1.839	2310 TN	2310 KTN	67.7	91.4	2	60	100	2	0.34	1.9	2.9	2.0

55	100	21	26.8	10.0	6000	7100	0.72	1211	1211 K	70.1	88.4	1.5	64	91	1.5	0.20	3.2	5.0	3.4
	100	21	27.8	10.5	6000	7100	0.717	1211 TN	1211 KTN	70.7	86.4	1.5	64	91	1.5	0.19	3.3	5.1	3.4
	100	25	26.8	9.95	6000	7100	0.81	2211	2211 K	69.7	87.8	1.5	64	91	1.5	0.28	2.3	3.5	2.4
	100	25	39.2	13.5	6000	7100	0.81	2211 TN	2211 KTN	67.6	87.4	1.5	64	91	1.5	0.23	2.7	4.2	2.8
	120	29	51.5	18.2	5000	6300	1.58	1311	1311 K	77.7	104	2	65	110	2	0.23	2.7	4.2	2.8
	120	29	52.8	18.8	5000	6300	1.641	1311 TN	1311 KTN	78.7	101.5	2	65	110	2	0.23	2.7	4.2	2.8
	120	43	75.2	23.5	4800	6000	2.1	2311	2311 K	72	103	2	65	110	2	0.41	1.5	2.4	1.6
	120	43	75.2	24.0	4800	6000	2.345	2311 TN	2311 KTN	73.9	99.7	2	65	110	2	0.33	1.9	3.0	2.0

60	110	22	30.2	11.5	5300	6300	0.9	1212	1212 K	77.8	97.5	1.5	69	101	1.5	0.19	3.4	5.3	3.6
	110	22	31.2	12.2	5300	6300	0.917	1212 TN	1212 KTN	78.6	95.7	1.5	69	101	1.5	0.18	3.4	5.3	3.6
	110	28	34.0	12.5	5300	6300	1.1	2212	2212 K	75.5	96.1	1.5	69	101	1.5	0.28	2.3	3.5	2.4
	110	28	46.5	16.2	5300	6300	1.109	2212 TN	2212 KTN	74.8	96.0	1.5	69	101	1.5	0.24	2.6	4.0	2.7
	130	31	57.2	20.8	4500	5600	1.96	1312	1312 K	87	115	2.1	72	118	2.1	0.23	2.8	4.3	2.9
	130	31	58.2	21.2	4500	5600	2.023	1312 TN	1312 KTN	87.1	111.5	2.1	72	118	2.1	0.23	2.8	4.3	2.9
	130	46	86.8	27.5	4300	5300	2.6	2312	2312 K	76.9	112	2.1	72	118	2.1	0.41	1.6	2.5	1.6
	130	46	87.5	28.2	4300	5300	2.912	2312 TN	2312 KTN	80.0	108.5	2.1	72	118	2.1	0.33	1.9	3.0	2.0

65	120	23	31.0	12.5	4800	6000	0.92	1213	1213 K	85.3	105	1.5	74	111	1.5	0.17	3.7	5.7	3.9
	120	23	35.0	13.8	4800	6000	1.155	1213 TN	1213 KTN	85.7	104.0	1.5	74	111	1.5	0.18	3.6	5.6	3.8
	120	31	43.5	16.2	4800	6000	1.5	2213	2213 K	81.9	105	1.5	74	111	1.5	0.28	2.3	3.5	2.4
	120	31	56.8	20.2	4800	6000	1.504	2213 TN	2213 KTN	80.9	104.5	1.5	74	111	1.5	0.24	2.6	4.0	2.7
	140	33	61.8	22.8	4300	5300	2.39	1313	1313 K	92.5	122	2.1	77	128	2.1	0.23	2.8	4.3	2.9
	140	33	62.8	22.8	4300	5300	2.528	1313 TN	1313 KTN	90.4	115.7	2.1	77	128	2.1	0.23	2.7	4.2	2.9
	140	48	96.0	32.5	3800	4800	3.2	2313	2313 K	85.5	122	2.1	77	128	2.1	0.38	1.6	2.6	1.7
	140	48	97.2	31.8	3800	4800	3.477	2313 TN	2313 KTN	87.6	118.4	2.1	77	128	2.1	0.32	2.0	3.1	2.1

70	125	24	34.5	13.5	4800	5600	1.29	1214	1214 K	87.4	109	1.5	79	116	1.5	0.18	3.5	5.4	3.7
	125	24	34.5	13.5	4800	5600	1.345	1214 M	1214 KM	88.7	106.9	1.5	79	116	1.5	0.18	3.5	5.4	3.7
	125	31	44.0	17.0	4500	5600	1.62	2214	2214 K	87.5	111	1.5	79	116	1.5	0.27	2.4	3.7	2.5
	125	31	55.2	19.5	4500	5600	1.575	2214 TN	2214 KTN	88.1	109.3	1.5	79	116	1.5	0.23	2.7	4.2	2.9
	150	35	74.5	27.5	4000	5000	3.0	1314	1314 K	97.7	129	2.1	82	138	2.1	0.22	2.8	4.4	2.9
	150	35	75.0	28.5	4000	5000	3.267	1314 M	1314 KM	97.2	125.1	2.1	82	138	2.1	0.23	2.8	4.3	2.9
	150	51	110	37.5	3600	4500	3.9	2314	2314 K	91.6	130	2.1	82	138	2.1	0.38	1.7	2.6	1.8
	150	51	113	37.2	3600	4500	5.358	2314 M	2314 KM	91.7	126.1	2.1	82	138	2.1	0.37	1.7	2.6	1.8

75	130	25	38.8	15.2	4300	5300	1.35	1215	1215 K	93	116	1.5	84	121	1.5	0.17	3.6	5.6	3.8
	130	25	38.8	15.5	4300	5300	1.461	1215 M	1215 KM	93.9	113.3	1.5	84	121	1.5	0.17	3.7	5.7	3.8
	130	31	44.2	18.0	4300	5300	1.72	2215	2215 K	93.1	117	1.5	84	121	1.5	0.25	2.5	3.9	2.6
	130	31	56.5	20.8	4300	5300	1.619	2215 TN	2215 KTN	93.2	113.9	1.5	84	121	1.5	0.22	2.9	4.4	3.0
	160	37	79.0	29.8	3800	4500	3.6	1315	1315 K	104	138	2.1	87	148	2.1	0.22	2.8	4.4	3.0
	160	37	78.8	30.0	3800	4500	3.898	1315 M	1315 KM	106.0	135.0	2.1	87	148	2.1	0.22	2.8	4.4	3.0
	160	55	122	42.8	3400	4300	4.7	2315	2315 K	97.8	139	2.1	87	148	2.1	0.38	1.7	2.6	1.7
	160	55	126	42.2	3400	4300	6.535	2315 M	2315 KM	98.8	135.2	2.1	87	148	2.1	0.37	1.7	2.7	1.8

轴径80～110

调心球轴承(GB/T 281—2013)
圆柱孔调心球轴承10000型圆锥孔调心球轴承10000K型径向当量动载荷：当F_a/F_r≤e，P_r＝F_r+Y₁F_a 当F_a/F_r＞e，P_r＝0.65F_r+Y₂F_a 径向当量静载荷：P_0r＝F_r+Y₀F_a 符号含义与应用 K—圆锥孔(锥度1∶12) TN—尼龙保持架 M—黄铜实体保持架这类轴承有自动调心性能，但内、外套圈轴线斜度不得大于3°。主要承受径向载荷，也可同时承受少量轴向载荷，不用于纯轴向载荷。
基本尺寸 /mm			基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号		其他尺寸 /mm			安装尺寸/mm			计算系数
d	D	B	C_r	C_0r	脂	油	W ≈	圆柱孔 10000 (TN、M)型	圆锥孔 10000 K (KTN、KM)型	d₂	D₂	r min	d_a max	D_a max	r_a max	e	Y₁	Y₂	Y₀
80	140	26	39.5	16.8	4000	5000	1.65	1216	1216 K	101	125	2	90	130	2	0.18	3.6	5.5	3.7
	140	26	39.5	16.2	4000	5000	1.792	1216 M	1216 KM	102	121.7	2	90	130	2	0.17	3.7	5.7	3.9
	140	33	48.8	20.2	4000	5000	2.19	2216	2216 K	98.8	124	2	90	130	2	0.25	2.5	3.9	2.6
	140	33	65.2	25.5	4000	5000	2.057	2216 TN	2216 KTN	98.9	124.5	2	90	130	2	0.22	2.9	4.4	3.0
	170	39	88.5	32.8	3600	4300	4.2	1316	1316 K	109	147	2.1	92	158	2.1	0.22	2.9	4.5	3.1
	170	39	86.5	32.8	3600	4300	4.648	1316 M	1316 KM	110.2	140.7	2.1	92	158	2.1	0.22	2.8	4.4	3.0
	170	58	128	45.5	3200	4000	5.7	2316	2316 K	104	148	2.1	92	158	2.1	0.39	1.6	2.5	1.7
	170	58	137	47.5	3200	4000	7.785	2316 M	2316 KM	105.4	144.4	2.1	92	158	2.1	0.37	1.7	2.6	1.8

85	150	28	48.8	20.5	3800	4500	2.1	1217	1217 K	107	134	2	95	140	2	0.17	3.7	5.7	3.9
	150	28	47.8	19.5	3800	4500	2.240	1217 M	1217 KM	107.1	129	2	95	140	2	0.17	3.6	5.6	3.8
	150	36	58.2	23.5	3800	4500	2.53	2217	2217 K	105	133	2	95	140	2	0.25	2.5	3.8	2.6
	150	36	66.3	26.2	3800	4500	2.611	2217 TN	2217 KTN	104.7	130.3	2	95	140	2	0.22	2.9	4.5	3.0
	180	41	97.8	37.8	3400	4000	5.0	1317	1317 K	117	158	3	99	166	2.5	0.22	2.9	4.5	3.0
	180	41	97.8	38.5	3400	4000	5.475	1317 M	1317 KM	117.4	149.4	3	99	166	2.5	0.22	2.9	4.4	3.0
	180	60	140	51.0	3000	3800	6.70	2317	2317 K	111	157	3	99	166	2.5	0.38	1.7	2.6	1.7
	180	60	140	51.5	3000	3800	8.982	2317 M	2317 KM	114.6	153.6	3	99	166	2.5	0.36	1.8	2.7	1.8

90	160	30	56.5	23.2	3600	4300	2.5	1218	1218 K	112	142	2	100	150	2	0.17	3.8	5.7	4.0
	160	30	52.5	21.7	3600	4300	2.753	1218 M	1218 KM	113.9	137.2	2	100	150	2	0.18	3.6	5.5	3.7
	160	40	70.0	28.5	3600	4300	3.22	2218	2218 K	112	142	2	100	150	2	0.27	2.4	3.7	2.5
	160	40	70.2	28.5	3600	4300	4.073	2218 M	2218 KM	112.6	139	2	100	150	2	0.26	2.4	3.7	2.5
	190	43	115	44.5	3200	3800	6.0	1318	1318 K	122	165	3	104	176	2.5	0.22	2.8	4.4	2.9
	190	43	115.8	46.2	3200	3800	6.418	1318 M	1318 KM	126.7	162.4	3	104	176	2.5	0.23	2.7	4.2	2.9
	190	64	142	57.2	2800	3600	7.9	2318	2318 K	115	164	3	104	176	2.5	0.39	1.6	2.5	1.7
	190	64	152	57.8	2800	3600	10.722	2318 M	2318 KM	119.4	160.5	3	104	176	2.5	0.37	1.7	2.6	1.8

95	170	32	63.5	27.0	3400	4000	3.0	1219	1219 K	120	151	2.1	107	158	2.1	0.17	3.7	5.7	3.9
	170	32	63.8	26.8	3400	4000	3.314	1219 M	1219 KM	121.8	147.6	2.1	107	158	2.1	0.17	3.7	5.7	3.8
	170	43	82.8	33.8	3400	4000	4.2	2219	2219 K	118	151	2.1	107	158	2.1	0.26	2.4	3.7	2.5
	170	43	83.2	34.2	3400	4000	5.024	2219 M	2219 KM	119.1	147.9	2.1	107	158	2.1	0.27	2.3	3.6	2.5
	200	45	132	50.8	3000	3600	7.0	1319	1319 K	127	174	3	109	186	2.5	0.23	2.8	4.3	2.9
	200	45	132	52.4	3000	3600	7.5	1319 M	1319 KM	131.1	170.2	3	109	186	2.5	0.24	2.6	4.0	2.7
	200	67	162	64.2	2800	3400	9.2	2319	2319 K	—	—	3	109	186	2.5	0.38	1.7	2.6	1.8
	200	67	165	64.2	2800	3400	12.414	2319 M	2319 KM	125.1	168.6	3	109	186	2.5	0.37	1.7	2.7	1.8

100	180	34	68.5	29.2	3200	3800	3.7	1220	1220 K	127	159	2.1	112	168	2.1	0.18	3.5	5.4	3.7
	180	34	69.2	29.5	3200	3800	3.979	1220 M	1220 KM	128.5	155.4	2.1	112	168	2.1	0.17	3.7	5.7	3.8
	180	46	97.2	40.5	3200	3800	5.0	2220	2220 K	125	160	2.1	112	168	2.1	0.27	2.3	3.6	2.5
	180	46	97.5	40.5	3200	3800	6.065	2220 M	2220 KM	125.7	156.8	2.1	112	168	2.1	0.27	2.4	3.7	2.5
	215	47	142	57.2	2800	3400	8.64	1320	1320 K	—	185	3	114	201	2.5	0.24	2.7	4.1	2.8
	215	47	145	59.5	2800	3400	9.240	1320 M	1320 KM	140.3	181	3	114	201	2.5	0.24	2.7	4.1	2.8
	215	73	192	78.5	2400	3200	12.4	2320	2320 K	—	—	3	114	201	2.5	0.37	1.7	2.6	1.8
	215	73	192	78.5	2400	3200	15.949	2320 M	2320 KM	134.5	182.5	3	114	201	2.5	0.37	1.7	2.6	1.8

105	190	36	74	32.2	3000	3600	4.4	1221	1221 K	134	167	2.1	117	178	2.1	0.18	3.5	5.5	3.7
	190	36	74.5	32.2	3000	3600	4.727	1221 M	1221 KM	135.6	163.7	2.1	117	178	2.1	0.17	3.7	5.7	3.9
	190	50	—	—	3000	3600	—	2221	2221 K	—	—	2.1	117	178	2.1	—	—	—	—
	190	50	110	46.5	3000	3600	7.391	2221 M	—	131.9	164.8	2.1	117	178	2.1	0.27	2.3	3.6	2.4
	225	49	152	64.5	2600	3200	9.55	1321	1321 K	—	—	3	119	211	2.5	0.24	2.6	4.1	2.7
	225	49	150	63.5	2600	3200	10.544	1321 M	—	148.5	190.8	3	119	211	2.5	0.24	2.7	4.3	2.8
	225	77	205	86.8	2400	3000	18.284	2321 M	2321 KM	140.8	190.9	3	119	211	2.5	0.36	1.7	2.7	1.8

110	200	38	87.2	37.5	2800	3400	5.2	1222	1222 K	140	176	2.1	122	188	2.1	0.17	3.6	5.6	3.8
	200	38	88.0	38.5	2800	3400	5.578	1222 M	1222 KM	142.5	173.2	2.1	122	188	2.1	0.17	3.6	5.6	3.8
	200	53	125	52.2	2800	3400	7.2	2222	2222 K	137	177	2.1	122	188	2.1	0.28	2.2	3.5	2.4
	200	53	125	52.2	2800	3400	8.759	2222 M	2222 KM	138.3	174.1	2.1	122	188	2.1	0.28	2.3	3.5	2.4
	240	50	162	72.8	2400	3000	11.8	1322	1322 K	154	206	3	124	226	2.5	0.23	2.8	4.3	2.9
	240	50	162	72.5	2400	3000	12.452	1322 M	1322 KM	157.8	201.9	3	124	226	2.5	0.23	2.8	4.3	2.9
	240	80	215	94.2	2200	2800	17.6	2322	2322 K	—	—	3	124	226	2.5	0.39	1.6	2.5	1.7
	240	80	215	94.2	2200	2800	21.967	2322 M	2322 KM	149.8	202.6	3	124	226	2.5	0.37	1.7	2.7	1.8

120	215	42						1224	1224K			2.1

130	230	46						1226	—			3

140	250	50						1228	—			3

带紧定套的调心球轴承(GB/T281-2013)

轴径17～35

带紧定套的调心球轴承(GB/T 281—2013)
带紧定套的调心球轴承10000K+H型符号含义与应用 K、TN、M含义同前；H0000为带紧定套这类轴承有自动调心性能，可用于光轴安装固定，紧定套还可调整轴承的径向游隙。其轴向载荷承载能力取决于紧定套与轴之间的摩擦。允许轴向载荷可用下式估算 F_am=0.003B_d F_am－允许最大轴向载荷，kN； B－轴承公称宽度，mm； d－轴承公称内径，mm
基本尺寸 /mm			基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号	其他尺寸/mm					安装尺寸/mm					计算系数
d₁	D	B	C_r	C_0r	脂	油	W≈	10000 K(KTN、KM)+ H 0000型	d₃	D₂	B₁	B₂	r min	d_a max	d_b min	D_a max	B_a min	r_a max	e	Y₁	Y₂	Y₀
17	47	14	9.95	2.65	14000	17000	—	1204 K+H 204	32	39.1	24	7	1	28	23	41	5	1	0.27	2.3	3.6	2.4
	47	14	12.8	3.4	14000	17000	—	1204 KTN+ H204	32	39.5	24	7	1	29	23	41	5	1	0.3	2.1	3.2	2.2
	47	18	12.5	3.28	14000	17000	—	2204 K+H 304	32	40.4	28	7	1	28	23	41	5	1	0.48	1.3	2.0	1.4
	47	18	16.8	4.2	14000	17000	—	2204 KTN+H 304	32	39.3	28	7	1	27	23	41	5	1	0.40	1.6	2.4	1.7
	52	15	12.5	3.38	12000	15000	—	1304 K+H 304	32	43.6	28	7	1.1	31	23	45	8	1	0.29	2.2	3.4	2.3
	52	15	14.2	4.0	12000	15000	—	1304 KTN+H 304	32	43.4	28	7	1.1	32	23	45	8	1	0.28	2.2	3.4	2.3
	52	21	17.8	4.75	11000	14000	—	2304 K+H 2304	32	43.7	31	7	1.1	28	24	45	5	1	0.51	1.2	1.9	1.3
	52	21	18.2	4.7	11000	14000	—	2304 KTN+H 2304	32	40.9	31	7	1.1	29	24	45	5	1	0.44	1.4	2.2	1.5

20	52	15	12.0	3.30	12000	14000	0.21	1205 K+H 205	38	44.9	26	8	1	33	28	46	5	1	0.27	2.3	3.6	2.4
	52	15	14.2	4.0	12000	14000	0.218	1205 KTN+ H205	38	44.2	26	8	1	33	28	46	5	1	0.28	2.3	3.5	2.4
	52	18	12.5	3.40	12000	14000	0.35	2205 K+H 305	38	44.7	29	8	1	33	28	46	5	1	0.41	1.5	2.3	1.5
	52	18	16.8	4.40	12000	14000	0.329	2205 KTN+H 305	38	44.6	29	8	1	32	28	46	5	1	0.33	1.9	3.0	2.0
	62	17	17.8	5.05	10000	13000	0.51	1305 K+H 305	38	52.5	29	8	1.1	37	28	55	6	1	0.27	2.3	3.5	2.4
	62	17	18.8	5.50	10000	13000	0.521	1305 KTN+H 305	38	50.3	29	8	1.1	37	28	55	6	1	0.28	2.2	3.5	2.3
	62	24	24.5	6.48	9500	12000	—	2305 K+H 2305	38	52.5	35	8	1.1	34	30	55	5	1	0.47	1.3	2.1	1.4
	62	24	24.5	6.50	9500	12000	—	2305 KTN+H 2305	38	50.0	35	8	1.1	36	30	55	5	1	0.41	1.5	2.3	1.6

25	62	16	15.8	4.70	10000	12000	0.33	1206 K+H 206	45	53.2	27	8	1	40	33	56	5	1	0.24	2.6	4.0	2.7
	62	16	15.5	4.70	10000	12000	0.328	1206 KTN+ H206	45	51.7	27	8	1	40	33	56	5	1	0.25	2.5	3.9	2.7
	62	20	15.2	4.60	10000	12000	0.37	2206 K+H 306	45	53	31	8	1	40	33	56	5	1	0.39	1.6	2.4	1.7
	62	20	23.8	6.60	10000	12000	0.384	2206 KTN+H 306	45	53.4	31	8	1	38	33	56	5	1	0.33	1.9	3.0	2.0
	72	19	21.5	6.28	8500	11000	0.51	1306 K+H 306	45	60.9	31	8	1.1	44	33	65	6	1	0.26	2.4	3.8	2.6
	72	19	21.2	6.30	8500	11000	0.504	1306 KTN+H 306	45	59.0	31	8	1.1	44	33	65	6	1	0.25	2.5	3.9	2.6
	72	27	31.5	8.68	8000	10000	0.63	2306 K+H 2306	45	60.9	38	8	1.1	41	35	65	5	1	0.44	1.4	2.2	1.5
	72	27	31.5	8.70	8000	10000	0.685	2306 KTN+H 2306	45	58.5	38	8	1.1	41	35	65	5	1	0.43	1.5	2.3	1.5

30	72	17	15.8	5.08	8500	10000	0.45	1207 K+H 207	52	60.7	29	9	1.1	47	38	65	5	1	0.23	2.7	4.2	2.9
	72	17	18.8	5.90	8500	10000	0.457	1207 KTN+ H207	52	60.2	29	9	1.1	47	38	65	5	1	0.23	2.7	4.2	2.9
	72	23	21.8	6.65	8500	10000	0.58	2207 K+H 307	52	62.2	35	9	1.1	46	39	65	5	1	0.38	1.7	2.6	1.8
	72	23	30.5	8.70	8500	10000	0.563	2207 KTN+H 307	52	61.9	35	9	1.1	45	39	65	5	1	0.31	2.0	3.1	2.1
	80	21	25	7.95	7500	9500	0.68	1307 K+H 307	52	69.5	35	9	1.5	51	39	71	7	1.5	0.25	2.6	4.0	2.7
	80	21	26.2	8.50	7500	9500	0.673	1307 KTN+H 307	52	67.1	35	9	1.5	51	39	71	7	1.5	0.25	2.5	3.9	2.6
	80	31	39.2	11	7100	9000	0.85	2307 K+H 2307	52	68.4	43	9	1.5	46	40	71	5	1.5	0.46	1.4	2.1	1.4
	80	31	39.5	11.2	7100	9000	0.931	2307 KTN+H 2307	52	66.0	43	9	1.5	47	40	71	5	1.5	0.39	1.6	2.5	1.7

35	80	18	19.2	6.40	7500	9000	0.58	1208 K+H 208	58	68.8	31	10	1.1	53	43	73	6	1	0.22	2.9	4.4	3.0
	80	18	20.0	6.90	7500	9000	0.599	1208 KTN+ H208	58	66.7	31	10	1.1	53	43	73	6	1	0.22	2.9	4.5	3.0
	80	23	22.5	7.38	7500	9000	0.72	2208 K+H 308	58	68.8	36	10	1.1	52	44	73	6	1	0.24	1.9	2.9	2.0
	80	23	31.8	10.2	7500	9000	0.711	2208 KTN+H 308	58	69.3	36	10	1.1	52	44	73	6	1	0.29	2.2	3.4	2.3
	90	23	29.5	9.5	6700	8500	0.9	1308 K+H 308	58	76.8	36	10	1.5	57	44	81	6	1.5	0.24	2.6	4.0	2.7
	90	23	33.7	11.0	6700	8500	0.917	1308 KTN+H 308	58	78.7	36	10	1.5	61	44	81	6	1.5	0.24	2.6	4.1	2.8
	90	33	44.8	13.2	6300	8000	1.15	2308 K+H 2308	58	76.8	46	10	1.5	53	45	81	6	1.5	0.43	1.5	2.3	1.5
	90	33	54.0	15.8	6300	8000	1.23	2308 KTN+H 2308	58	76.2	46	10	1.5	53	45	81	6	1.5	0.40	1.6	2.5	1.7

轴径40～60

带紧定套的调心球轴承(GB/T 281—2013)
带紧定套的调心球轴承10000K+H型符号含义与应用 K、TN、M含义同前；H0000为带紧定套这类轴承有自动调心性能，可用于光轴安装固定，紧定套还可调整轴承的径向游隙。其轴向载荷承载能力取决于紧定套与轴之间的摩擦。允许轴向载荷可用下式估算 F_am=0.003B_d F_am－允许最大轴向载荷，kN； B－轴承公称宽度，mm； d－轴承公称内径，mm
基本尺寸 /mm			基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号	其他尺寸/mm					安装尺寸/mm					计算系数
d₁	D	B	C_r	C_0r	脂	油	W≈	10000 K(KTN、KM)+ H 0000型	d₃	D₂	B₁	B₂	r min	d_a max	d_b min	D_a max	B_a min	r_a max	e	Y₁	Y₂	Y₀
40	85	19	21.8	7.32	7100	8500	0.72	1209 K+H 209	65	73.7	33	11	1.1	57	48	78	6	1	0.21	2.9	4.6	3.1
	85	19	23.5	8.30	7100	8500	0.718	1209 KTN+ H209	65	71.7	33	11	1.1	59	48	78	6	1	0.22	2.9	4.5	3.0
	85	23	23.2	8.00	7100	8500	0.8	2209 K+H 309	65	74.1	39	11	1.1	57	50	78	8	1	0.31	2.1	3.2	2.2
	85	23	32.5	10.5	7100	8500	0.822	2209 KTN+H 309	65	72.4	39	11	1.1	55	50	78	8	1	0.26	2.4	3.8	2.5
	100	25	38.0	12.8	6000	7500	1.21	1309 K+H 309	65	85.7	39	11	1.5	63	50	91	6	1.5	0.25	2.5	3.9	2.6
	100	25	38.8	13.5	6000	7500	1.225	1309 KTN+H 309	65	87.0	39	11	1.5	67	50	91	6	1.5	0.23	2.7	4.2	2.8
	100	36	54.0	16.2	5600	7100	1.51	2309 K+H 2309	65	86	50	11	1.5	60	50	91	6	1.5	0.42	1.5	2.3	1.6
	100	36	63.8	19.2	5600	7100	1.625	2309 KTN+H 2309	65	85	50	11	1.5	60	50	91	6	1.5	0.37	1.7	2.6	1.8

45	90	20	22.8	8.08	6300	8000	0.81	1210 K+H 210	70	78.7	35	12	1.1	62	53	83	6	1	0.20	3.1	4.8	2.3
	90	20	26.5	9.50	6300	8000	0.816	1210 KTN+ H210	70	77.5	35	12	1.1	62	53	83	6	1	0.21	3.0	4.6	3.1
	90	23	23.2	8.45	6300	8000	0.98	2210 K+H 310	70	79.3	42	12	1.1	62	55	83	10	1	0.29	2.2	3.4	2.3
	90	23	33.5	11.2	6300	8000	0.859	2210 KTN+H 310	70	79.3	42	12	1.1	61	55	83	10	1	0.24	2.7	4.1	2.8
	110	27	43.2	14.2	5600	6700	1.51	1310 K+H 310	70	95	42	12	2	70	55	100	6	2	0.24	2.7	4.1	2.8
	110	27	43.8	15.2	5600	6700	1.602	1310 KTN+H 310	70	90.6	42	12	2	70	55	100	6	2	0.24	2.7	4.1	2.8
	110	40	64.5	19.8	5000	6300	2	2310 K+H 2310	70	94.4	55	12	2	65	56	100	6	2	0.43	1.5	2.3	1.6
	110	40	64.8	20.2	5000	6300	2.097	2310 KTN+H 2310	70	91.4	55	12	2	67	56	100	6	2	0.34	1.9	2.9	2.0

50	100	21	26.8	10	6000	7100	1.03	1211 K+H 211	75	88.4	37	12	1.5	70	60	91	7	1.5	0.2	3.2	5.0	3.4
	100	21	27.8	10.5	6000	7100	1.025	1211 KTN+ H211	75	86.4	37	12	1.5	70	60	91	7	1.5	0.19	3.3	5.1	3.4
	100	25	26.8	9.95	6000	7100	1.2	2211 K+H 311	75	87.8	45	12	1.5	69	60	91	11	1.5	0.28	2.3	3.5	2.4
	100	25	39.2	13.5	6000	7100	1.196	2211 KTN+H 311	75	87.4	45	12	1.5	67	60	91	11	1.5	0.23	2.7	4.2	2.8
	120	29	51.5	18.2	5000	6300	1.97	1311 K+H 311	75	104	45	12	2	77	60	110	7	2	0.23	2.7	4.2	2.8
	120	29	52.8	18.8	5000	6300	2.026	1311 KTN+H 311	75	101.5	45	12	2	78	60	110	7	2	0.23	2.7	4.2	2.8
	120	43	75.2	23.5	4800	6000	2.52	2311 K+H 2311	75	103	59	12	2	72	61	110	7	2	0.41	1.5	2.4	1.6
	120	43	75.2	24	4800	6000	2.761	2311 KTN+H 2311	75	99.7	59	12	2	73	61	110	7	2	0.33	1.9	3.0	2.0

55	110	22	30.2	11.5	5300	6300	1.25	1212 K+H 212	80	97.5	38	13	1.5	77	64	101	7	1.5	0.19	3.4	5.3	3.6
	110	22	31.2	12.2	5300	6300	1.265	1212 KTN+ H212	80	95.7	38	13	1.5	78	64	101	7	1.5	0.18	3.4	5.3	3.6
	110	28	34.0	12.5	5300	6300	1.49	2212 K+H 312	80	96.1	47	13	1.5	75	65	101	10	1.5	0.28	2.3	3.5	2.4
	110	28	46.5	16.2	5300	6300	1.512	2212 KTN+H 312	80	96.0	47	13	1.5	74	65	101	10	1.5	0.24	2.6	4.0	2.7
	130	31	57.2	20.8	4500	5600	2.35	1312 K+H 312	80	115	47	13	2.1	87	65	118	7	2.1	0.23	2.8	4.3	2.9
	130	31	58.2	21.2	4500	5600	2.49	1312 KTN+H 312	80	111.5	47	13	2.1	87	65	118	7	2.1	0.23	2.8	4.3	2.9
	130	46	86.8	27.5	4300	5300	3.09	2312 K+H 2312	80	112	62	13	2.1	76	66	118	7	2.1	0.41	1.6	2.5	1.6
	130	46	87.5	28.2	4300	5300	3.402	2312 KTN+H 2312	80	108.5	62	13	2.1	80	66	118	7	2.1	0.33	1.9	3.0	2.0

60	120	23	31.0	12.5	4800	6000	1.32	1213 K+H 213	85	105	40	14	1.5	85	70	111	7	1.5	0.17	3.7	5.7	3.9
	120	23	35.0	13.8	4800	6000	1.552	1213 KTN+ H213	85	104	40	14	1.5	85	70	111	7	1.5	0.18	3.6	5.6	3.8
	120	31	43.5	16.2	4800	6000	1.96	2213 K+H 313	85	105	50	14	1.5	81	70	111	9	1.5	0.28	2.3	3.5	2.4
	120	31	56.8	20.2	4800	6000	1.964	2213 KTN+H 313	85	104.5	50	14	1.5	80	70	111	9	1.5	0.24	2.6	4.0	2.7
	140	33	61.8	22.2	4300	5300	2.85	1313 K+H 313	85	122	50	14	2.1	92	70	128	7	2.1	0.23	2.8	4.3	2.9
	140	33	62.8	22.8	4300	5300	2.993	1313 KTN+H 313	85	115.7	50	14	2.1	89	70	128	7	2.1	0.23	2.7	4.2	2.9
	140	48	96.0	32.5	3800	4800	3.75	2313 K+H 2313	85	122	65	14	2.1	85	72	128	7	2.1	0.38	1.6	2.6	1.7
	140	48	97.2	31.8	3800	4800	4.022	2313 KTN+H 2313	85	118.4	65	14	2.1	87	72	128	7	2.1	0.32	2.0	3.1	2.1

轴径65～100

带紧定套的调心球轴承(GB/T 281—2013)
带紧定套的调心球轴承10000K+H型符号含义与应用 K、TN、M含义同前；H0000为带紧定套这类轴承有自动调心性能，可用于光轴安装固定，紧定套还可调整轴承的径向游隙。其轴向载荷承载能力取决于紧定套与轴之间的摩擦。允许轴向载荷可用下式估算 F_am=0.003B_d F_am－允许最大轴向载荷，kN； B－轴承公称宽度，mm； d－轴承公称内径，mm
基本尺寸 /mm			基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号	其他尺寸/mm					安装尺寸/mm					计算系数
d₁	D	B	C_r	C_0r	脂	油	W≈	10000 K(KTN、KM)+ H 0000型	d₃	D₂	B₁	B₂	r min	d_a max	d_b min	D_a max	B_a min	r_a max	e	Y₁	Y₂	Y₀
65	130	25	38.8	15.2	4300	5300	2.06	1215 K+H 215	98	116	43	15	1.5	93	80	121	7	1.5	0.17	3.6	5.6	3.8
	130	25	38.8	15.5	4300	5300	2.171	1215 KM+ H 215	98	113.3	43	15	1.5	93	80	121	7	1.5	0.17	3.7	5.7	3.8
	130	31	44.2	18.0	4300	5300	2.55	2215 K+H 315	98	117	55	15	1.5	93	80	121	13	1.5	0.25	2.5	3.9	2.6
	130	31	56.5	20.8	4300	5300	2.457	2215 KTN+H 315	98	113.9	55	15	1.5	93	80	121	13	1.5	0.22	2.9	4.4	3.0
	160	37	79.0	29.8	3800	4500	4.43	1315 K+H 315	98	138	55	15	2.1	104	80	148	7	2.1	0.22	2.8	4.4	3.0
	160	37	78.8	30.0	3800	4500	4.741	1315 KM+H 315	98	135	55	15	2.1	106	80	148	7	2.1	0.22	2.8	4.4	3.0
	160	55	122	42.8	3400	4300	5.75	2315 K+H 2315	98	139	73	15	2.1	97	82	148	7	2.1	0.38	1.7	2.6	1.7
	160	55	126	42.2	3400	4300	7.585	2315 KM+H 2315	98	135.2	73	15	2.1	98	82	148	7	2.1	0.37	1.7	2.7	1.8

70	140	26	39.5	16.8	4000	5000	2.53	1216 K+H 216	105	125	46	17	2	101	85	130	7	2	0.18	3.6	5.5	3.7
	140	26	39.5	16.2	4000	5000	2.672	1216 KM+ H 216	105	121.7	46	17	2	102	85	130	7	2	0.17	3.7	3.7	3.9
	140	33	48.8	20.2	4000	5000	3.19	2216 K+H 316	105	124	59	17	2	98	85	130	13	2	0.25	2.5	3.9	2.6
	140	33	65.2	25.5	4000	5000	3.053	2216 KTN+H 316	105	124.5	59	17	2	98	85	130	13	2	0.22	2.9	4.4	3.0
	170	39	88.5	32.8	3600	4300	5.2	1316 K+H 316	105	147	59	17	2.1	109	85	158	7	2.1	0.22	2.9	4.5	3.1
	170	39	86.5	32.8	3600	4300	5.652	1316 KM+H 316	105	141.7	59	17	2.1	110	85	158	7	2.1	0.22	2.8	4.4	3.0
	170	58	128	45.5	3200	4000	7.0	2316 K+H 2316	105	148	78	17	2.1	104	88	158	7	2.1	0.39	1.6	2.5	1.7
	170	58	135	47.5	3200	4000	9.085	2316 KM+H 2316	105	144.4	78	17	2.1	105	88	158	7	2.1	0.37	1.7	2.6	1.8

75	150	28	48.8	20.5	3800	4500	3.1	1217 K+H 217	110	134	50	18	2	107	90	140	8	2	0.17	3.7	5.7	3.9
	150	28	47.8	19.5	3800	4500	3.24	1217 KM+ H 217	110	129	50	18	2	107	90	140	8	2	0.17	3.6	5.6	3.8
	150	36	58.2	23.5	3800	4500	3.73	2217 K+H 317	110	133	63	18	2	105	91	140	13	2	0.25	2.5	3.8	2.6
	150	36	66.2	26.2	3800	4500	3.805	2217 KTN+H 317	110	130.3	63	18	2	104	91	140	13	2	0.22	2.9	4.5	3.0
	180	41	97.8	37.8	3400	4000	6.7	1317 K+H 317	110	158	63	18	3	117	91	166	8	2.1	0.22	2.9	4.5	3.0
	180	41	97.8	38.5	3400	4000	7.175	1317 KM+H 317	110	149.4	63	18	3	117	91	166	8	2.1	0.22	2.9	4.4	3.0
	180	60	140	51.5	3000	3800	8.15	2317 K+H 2317	110	157	82	18	3	111	94	166	8	2.5	0.38	1.7	2.6	1.7
	180	60	140	51.5	3000	3800	10.432	2317 KM+H 2317	110	153.6	82	18	3	114	94	166	8	2.5	0.36	1.8	2.7	1.8

80	160	30	56.5	23.2	3600	4300	3.7	1218 K+H 218	120	142	52	18	2	112	95	150	8	2	0.17	3.8	5.7	4.0
	160	30	52.5	21.8	3600	4300	3.953	1218 KM+ H 218	120	137.2	52	18	2	113	95	150	8	2	0.18	3.6	5.5	3.7
	160	40	70.0	28.5	3600	4300	4.57	2218 K+H 318	120	142	65	18	2	112	96	150	11	2	0.27	2.4	3.7	2.5
	160	40	70.2	28.5	3600	4300	5.423	2218 KM+H 318	120	139	65	18	2	112	96	150	11	2	0.26	2.4	3.7	2.5
	190	43	115	44.5	3200	3800	7.35	1318 K+H 318	120	165	65	18	3	122	96	176	8	2.5	0.22	2.8	4.4	2.9
	190	43	115.8	46.2	3200	3800	7.768	1318 KM+H 318	120	162.4	65	18	3	126	96	176	8	2.5	0.23	2.7	4.2	2.9
	190	64	142	57.2	2800	3600	9.6	2318 K+H 2318	120	164	86	18	3	115	100	176	8	2.5	0.39	1.6	2.5	1.7
	190	64	152	57.8	2800	3600	12.422	2318 KM+H 2318	120	160.5	86	18	3	119	100	176	8	2.5	0.37	1.7	2.6	1.8

85	170	32	63.5	27.0	3400	4000	4.35	1219 K+H 219	125	151	55	19	2.1	120	100	158	8	2.1	0.17	3.7	5.7	3.9
	170	32	63.8	26.8	3400	4000	4.664	1219 KM+ H 219	125	147.6	55	19	2.1	121	100	158	8	2.1	0.17	3.7	5.7	3.8
	170	43	82.8	33.8	3400	4000	5.75	2219 K+H 319	125	157	68	19	2.1	118	102	158	10	2.1	0.26	2.4	3.7	2.5
	170	43	83.2	34.2	3400	4000	6.574	2219 KM+H 319	125	147.9	68	19	2.1	119	102	158	10	2.1	0.27	2.3	3.6	2.5
	200	45	132	50.8	3000	3600	8.55	1319 K+H 319	125	174	68	19	3	126	102	186	8	2.5	0.23	2.8	4.3	2.9
	200	45	132	52.4	3000	3600	9.0	1319 KM+H 319	125	170.2	68	19	3	133	102	186	8	2.5	0.24	2.6	4.0	2.7
	200	67	162	64.2	2800	3400	—	2319 K+H 2319	125	—	90	19	3	—	105	186	8	2.5	0.38	1.7	2.6	1.8
	200	67	165	64.8	2800	3400	—	2319 KM+H 2319	125	168.6	90	19	3	125	105	186	8	2.5	0.37	1.7	2.7	1.8

90	180	34	68.5	29.2	3200	3800	5.2	1220 K+H 220	130	159	58	20	2.1	127	106	168	8	2.1	0.18	3.5	5.4	3.7
	180	34	69.2	29.5	3200	3800	5.479	1220 KM+ H 220	130	155.4	58	20	2.1	128	106	168	8	2.1	0.17	3.7	5.7	3.7
	180	46	97.2	40.5	3200	3800	6.7	2220 K+H 320	130	160	71	20	2.1	125	108	168	9	2.1	0.27	2.3	3.6	2.5
	180	46	97.5	40.5	3200	3800	8.305	2220 M+H 320	130	156.8	71	20	2.1	125	108	168	9	2.1	0.27	2.4	3.7	2.5
	215	47	142	57.2	2800	3400	10.34	1320 K+H 320	130	185	71	20	3	136	108	201	8	2.5	0.24	2.7	4.1	2.8
	215	47	145	59.5	2800	3400	10.94	1320 KM+H 320	130	181	71	20	3	140	108	201	8	2.5	0.24	2.7	4.1	2.8
	215	73	192	78.5	2400	3200	—	2320 K+H 2320	130	—	97	20	3	—	110	201	7	2.5	0.37	1.7	2.6	1.8
	215	73	192	78.5	2400	3200	—	2320 KM+H 2320	130	182.5	97	20	3	134	110	201	8	2.5	0.37	1.7	2.6	1.8

95	190	36						1221 K+H 221					2.1
	190	50						2221 K+H 321					2.1
	225	49						1321 K+H 321					3
	225	77						2321 K+H 2321					3

100	200	38	87.2	37.5	2800	3400	7.1	1222 K+H 222	145	176	63	21	2.1	140	116	188	8	2.1	0.17	3.6	5.6	3.8
	200	38	88.0	38.5	2800	3400	7.478	1222 KM+ H 222	145	173.1	63	21	2.1	142	116	188	8	2.1	0.17	3.6	5.6	3.8
	200	53	125	52.2	2800	3400	9.4	2222 K+H 322	145	177	77	21	2.1	137	118	188	7	2.1	0.28	2.2	3.5	2.4
	200	53	125	52.2	2800	3400	10.959	2222 KM+H 322	145	174.1	77	21	2.1	138	118	188	7	2.1	0.28	2.3	3.5	2.4
	240	50	162	72.8	2400	3000	14	1322 K+H 322	145	206	77	21	3	154	118	226	10	2.5	0.23	2.8	4.3	2.9
	240	50	162	72.5	2400	3000	14.652	1322 KM+H 322	145	201.9	77	21	3	157	118	226	10	2.5	0.23	2.8	4.3	2.9

110	215	42						1224 K+H 3024					2.1

<- 上一项下一项 ->
