调心滚子轴承

常用滚动轴承尺寸及性能参数分页导航

本页导航 广告链接

调心滚子轴承

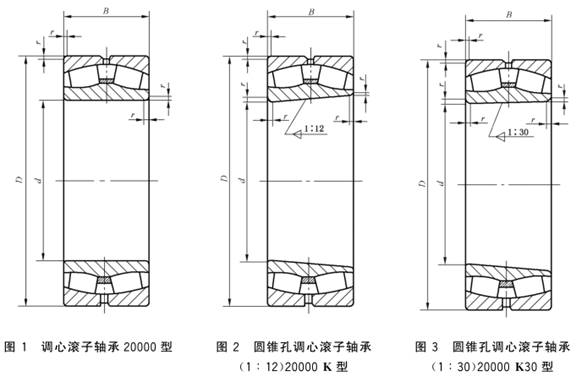

调心滚子轴承(GB/T288-2013)

轴径20～55

调心滚子轴承　 (GB/T 288—2013)
径向当量动载荷：当F_a/F_r≤e 时，P_r＝F_r+Y₁F_a　　　当F_a/F_r＞e 时，P_r＝0.67F_r+Y₂F_a　　径向当量静载荷：P_0r＝F_r+Y₀F_a 符号含义及应用 CC—内圈无挡边，带活动中挡圈，冲压保持架，滚子和滚道经优化设计的结构，有助于滚子引导，减少摩擦发热 K—圆锥孔，锥度1:12 K30—圆锥孔，锥度1:30 W33—轴承外圈上有润滑油槽和三个油孔 TN—工程塑料成形保持架能自动调心，主要承受径向载荷，同时也能承受双向轴向载荷。锥孔者，可装在紧定套或退卸套上，便于在光轴上或阶梯轴上任何位置安装，也可调整轴承的径向游隙。应优先选用结构经优化设计的20000CC型和20000TN型产品。
基本尺寸/mm				基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号			其他尺寸 /mm				安装尺寸/mm			计算系数
d	D		B	C_r	C_0r	脂	油	W ≈	20000 型	20000 K 型	20000 K30 型	d₂ ≈	D₂ ≈	B₀	r min	d_a min	D_a max	r_a max	e	Y₁	Y₂	Y₀
20	52		15	31.5	31.2	6000	7500	0.175	21304	21304K		29.5	42	—	1.1	27	45	1	0.31	2.2	3.3	2.2

25	52		18	36.8	36.8	8000	10000	0.177	22205	22205K		30.9	43.9	5.5	1	30	46	1	0.35	1.9	2.9	1.9
	62		17	42.5	44.2	5300	6700	0.277	21305	21305K		36.4	50.8	—	1.1	32	55	1	0.29	2.4	3.5	2.3

30	62		20	51.8	55.0	6700	8500	0.283	22206	22206K		37.9	52.7	5.5	1	36	56	1	0.32	2.1	3.1	2.1
	72		19	57.2	62.0	4500	6000	0.412	21306	21306K		43.3	59.6	—	1.1	37	65	1	0.27	2.5	3.7	2.4

35	72		23	70.2	79.0	5600	7000	0.437	22207	22207K		44.1	60.9	5.5	1.1	42	65	1	0.32	2.1	3.2	2.1
	80		21	65.2	73.2	4000	5300	0.542	21307	21307K		49.1	66.3	—	1.5	44	71	1.5	0.27	2.5	3.8	2.5
	80		31						22307	22307K					1.5

40	80		23	79.0	88.5	5000	6300	0.524	22208	22208K		50.4	69.4	5.5	1.1	47	73	1	0.28	2.4	3.6	2.4
	90		23	87.2	96.2	3600	4500	0.743	21308	21308K		54.0	75.1	—	1.5	49	81	1.5	0.26	2.6	3.8	2.5
	90		33	122	138	4500	6000	1.02	22308	22308K		51.4	74.3	5.5	1.5	49	81	1.5	0.38	1.8	2.7	1.8

45	85		23	82.8	95.2	4500	6000	0.571	22209	22209K		54.6	73.6	5.5	1.1	52	78	1	0.26	2.6	3.8	2.5
	100		25	102	115	3200	4000	1.0	21309	21309K		61.4	84.4	—	1.5	54	91	1.5	0.25	2.7	4.0	2.6
	100		36	145	170	4000	5300	1.37	22309	22309K		57.6	82.2	5.5	1.5	54	91	1.5	0.37	1.8	2.7	1.8

50	90		23	86.0	102	4300	5300	0.614	22210	22210K		59.7	78.8	5.5	1.1	57	83	1	0.24	2.8	4.1	2.7
	110		27	122	140	2800	3800	1.3	21310	21310K		66.7	91.7	—	2	60	100	2	0.25	2.7	4.0	2.6
	110		40	182	212	3800	4800	1.79	22310	22310K		63.4	91.9	5.5	2	60	100	2	0.37	1.8	2.7	1.8

55	100		25	105	125	3800	5000	0.847	22211	22211K		66	88	5.5	1.5	64	91	1.5	0.24	2.8	4.2	2.8
	120		29	145	170	2600	3400	1.65	21311	21311K		72.6	100.5	—	2	65	110	2	0.25	2.7	4.1	2.7
	120		43	215	252	3400	4300	2.31	22311	22311K		69.2	100.5	5.5	2	65	110	2	0.36	1.9	2.8	1.8
		注：1.GB/T288已有新尺寸标注GB/T288-2013，新标准删除了原标准部分结构、紧定套相关尺寸和保持架代号。增加了38、39、40、49系列的外形尺寸，增加了22/23、系列密封轴承结构及其外形尺寸。本表数据结构符合《全国滚动轴承产品样本》第2版。 2.代号不包括结构变化附加代号，结构如有加油槽或油孔等变化，需与厂家联接。

轴径60～85

调心滚子轴承　 (GB/T 288—2013)
径向当量动载荷：当F_a/F_r≤e 时，P_r＝F_r+Y₁F_a　　　当F_a/F_r＞e 时，P_r＝0.67F_r+Y₂F_a　　　　　　径向当量静载荷：P_0r＝F_r+Y₀F_a 符号含义及应用 CC—内圈无挡边，带活动中挡圈，冲压保持架，滚子和滚道经优化设计的结构，有助于滚子引导，减少摩擦发热 K—圆锥孔，锥度1:12 K30—圆锥孔，锥度1:30 W33—轴承外圈上有润滑油槽和三个油孔 TN—工程塑料成形保持架能自动调心，主要承受径向载荷，同时也能承受双向轴向载荷。锥孔者，可装在紧定套或退卸套上，便于在光轴上或阶梯轴上任何位置安装，也可调整轴承的径向游隙。应优先选用结构经优化设计的20000CC型和20000TN型产品。
基本尺寸/mm				基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号			其他尺寸 /mm				安装尺寸/mm			计算系数
d	D		B	C_r	C_0r	脂	油	W ≈	20000 型	20000 K 型	20000 K30 型	d₂ ≈	D₂ ≈	B₀	r min	d_a min	D_a max	r_a max	e	Y₁	Y₂	Y₀
60	110		28	125	155	3600	4500	1.15	22212	22212K		72.7	96.5	5.5	1.5	69	101	1.5	0.24	2.8	4.1	2.7
	130		31	165	195	2400	3200	2.08	21312	21312K		79.5	109.3	—	2.1	72	118	2.1	0.24	2.8	4.2	2.7
	130		46	248	292	3200	4000	2.88	22312	22312K		74.9	109	5.5	2.1	72	118	2.1	0.36	1.9	2.8	1.8

65	120		31	155	195	3200	4000	1.54	22213	22213K		78.4	104	5.5	1.5	74	111	1.5	0.25	2.7	4.0	2.6
	140		33	188	228	2200	3000	2.57	21313	21313K		87.4	118.1	—	2.1	77	128	2.1	0.24	2.9	4.3	2.8
	140		48	272	320	3000	3800	3.47	22313	22313K		81.5	117.4	5.5	2.1	77	128	2.1	0.35	1.9	2.9	1.9

70	125		31	155	195	3000	3800	1.6	22214	22214K		84.1	109.7	5.5	1.5	79	116	1.5	0.24	2.9	4.3	2.8
	150		35	218	268	2000	2800	3.11	21314	21314K		94.3	127.9	—	2.1	82	138	2.1	0.23	2.9	4.3	2.8
	150		51	320	395	2800	3400	4.34	22314	22314K		88.2	125.9	8.3	2.1	82	138	2.1	0.34	2.0	2.9	1.9

75	115		40						24015		24015K30				1.1
	130		31	165	215	3000	3800	1.69	22215	22215K		88.2	114.8	5.5	1.5	84	121	1.5	0.22	3.0	4.5	2.9
	160		37	245	302	1900	2600	3.76	21315	21315K		102.2	137.7	—	2.1	87	148	2.1	0.23	3.0	4.4	2.9
	160		55	358	448	2600	3200	5.28	22315	22315K		94.5	133.8	8.3	2.1	87	148	2.1	0.35	2.0	2.9	1.9

80	125		45						24016		24016K30				1.1
	140		33	180	235	2800	3400	2.13	22216	22216K		95.1	122.8	5.5	2	90	130	2	0.22	3.0	4.5	3.0
	140		44.4						23216	23216K					2
	170		39	268	332	1800	2400	4.47	21316	21316K		107	144.4	—	2.1	92	158	2.1	0.23	3.0	4.4	2.9
	170		58	402	508	2400	3000	6.32	22316	22316K		100.4	142.5	8.3	2.1	92	158	2.1	0.34	2.0	2.9	1.9

85	130		45						24017		24017K30				1.1
	150		36	218	282	2600	3200	2.67	22217	22217K		100.6	132.2	8.3	2	95	140	2	0.23	3.0	4.4	2.9
	150		49.2						23217	23217K					2
	180		41	305	385	1700	2200	5.23	21317	21317K		112.9	153.3	—	3	99	166	2.5	0.23	3.0	4.4	2.9
	180		60	442	555	2200	2800	7.27	22317	22317K		106.3	151.6	8.3	3	99	166	2.5	0.34	2.0	3.0	2.0
		注：1.GB/T288已有新尺寸标注GB/T288-2013，新标准删除了原标准部分结构、紧定套相关尺寸和保持架代号。增加了38、39、40、49系列的外形尺寸，增加了22/23、系列密封轴承结构及其外形尺寸。本表数据结构符合《全国滚动轴承产品样本》第2版。 2.代号不包括结构变化附加代号，结构如有加油槽或油孔等变化，需与厂家联接。

轴径90～110

调心滚子轴承　 (GB/T 288—2013)
径向当量动载荷：当F_a/F_r≤e 时，P_r＝F_r+Y₁F_a　　　当F_a/F_r＞e 时，P_r＝0.67F_r+Y₂F_a　　　　　　　径向当量静载荷：P_0r＝F_r+Y₀F_a 符号含义及应用 CC—内圈无挡边，带活动中挡圈，冲压保持架，滚子和滚道经优化设计的结构，有助于滚子引导，减少摩擦发热 K—圆锥孔，锥度1:12 K30—圆锥孔，锥度1:30 W33—轴承外圈上有润滑油槽和三个油孔 TN—工程塑料成形保持架能自动调心，主要承受径向载荷，同时也能承受双向轴向载荷。锥孔者，可装在紧定套或退卸套上，便于在光轴上或阶梯轴上任何位置安装，也可调整轴承的径向游隙。应优先选用结构经优化设计的20000CC型和20000TN型产品。
基本尺寸/mm			基本额定载荷/kN			极限转速 /r·min^-1		重量 /kg	轴承代号			其他尺寸 /mm				安装尺寸/mm			计算系数
d	D	B	C_r	C_0r		脂	油	W ≈	20000 型	20000 K 型	20000 K30 型	d₂ ≈	D₂ ≈	B₀	r min	d_a min	D_a max	r_a max	e	Y₁	Y₂	Y₀
90	150	50							24018		24018K30				1.5
	160	40	258	338		2400	3000	3.38	22218	22218K		107.8	141	8.3	2	100	150	2	0.24	2.9	4.3	2.8
	160	52.4	338	482		1800	2400	4.4	23218	23218K		105.5	137.2	5.5	2	100	150	2	0.31	2.2	3.2	2.1
	190	43	328	420		1600	2200	6.17	21318	21318K		119.7	161	—	3	104	176	2.5	0.23	3.0	4.5	2.9
	190	64	495	640		2200	2600	8.63	22318	22318K		112.8	159.7	8.3	3	104	176	2.5	0.34	2.0	3.0	2.0

95	170	43	290	390		2200	2800	4.2	22219	22219K		113.5	148.5	8.3	2.1	107	158	2.1	0.24	2.8	4.2	2.7
	170	55.6							23219	23219K					2.1
	200	45	365	485		1700	2200	7.15	21319	21319K		129.7	171.9	—	3	109	186	2.5	0.22	3.1	4.6	3.0
	200	67	545	705		2000	2600	9.97	22319	22319K		118.5	168.2	8.3	3	109	186	2.5	0.34	2.0	3.0	2.0

100	150	37							23020	23020K					1.5		1.5
	150	50							24020		24020K30				1.5		2
	165	52	330	510		1700	2200	4.31	23120	23120K		115.5	144.3	5.5	2	110	155	2	0.29	2.3	3.5	2.3
	165	65							24120		24120K30
	180	46	332	435		2200	2600	5.01	22220	22220K		120.3	158.1	8.3	2.1	112	168	2.1	0.24	2.8	4.1	2.7
	180	60.3	432	630		1600	2200	6.52	23220	23220K		118.6	154.5	5.5	2.1	112	168	2.1	0.32	2.1	3.2	2.1
	215	47	395	530		1600	2000	8.81	21320	21320K		136.6	180.6	—	3	114	201	2.5	0.22	3.1	4.6	3.0
	215	73	635	832		1900	2400	12.8	22320	22320K		126.7	179.8	11.1	3	114	201	2.5	0.34	2.0	2.9	1.9

105	225	49	418	558		1500	1900	10.0	21321	21321K		140.4	186.3	—	3	119	211	2.5	0.22	3.1	4.5	3.0

110	170	45	280	452		2000	2400	3.68	23022	23022K		125.4	152.1	5.5	2	120	160	2	0.24	2.8	4.2	2.8
	170	60							24022		24022K30				2
	180	56	388	602		1600	2000	5.51	23122	23122K		126.4	157.9	5.5	2	120	170	2	0.29	2.4	3.5	2.3
	180	69	470	775		1600	2000	6.63	24122		24122K30	124.9	154.2	5.5	2	120	170	2	0.35	1.9	2.8	1.9
	200	53	420	588		1900	2400	7.32	22222	22222K		132.5	173.7	8.3	2.1	122	188	2.1	0.25	2.7	4.0	2.6
	200	69.8	535	800		1500	1900	9.46	23222	23222K		130.2	169.1	5.5	2.1	122	188	2.1	0.34	2.0	3.0	2.0
	240	50	472	635		1400	1800	11.8	21322	21322K		150.5	200.5	—	3	124	226	2.5	0.21	3.2	4.8	3.1
	240	80	735	968		1700	2200	17.5	22322	22322K		141	199.6	13.9	3	124	226	2.5	0.34	2.0	3.0	2.0
					注：1.GB/T288已有新尺寸标注GB/T288-2013，新标准删除了原标准部分结构、紧定套相关尺寸和保持架代号。增加了38、39、40、49系列的外形尺寸，增加了22/23、系列密封轴承结构及其外形尺寸。本表数据结构符合《全国滚动轴承产品样本》第2版。 2.代号不包括结构变化附加代号，结构如有加油槽或油孔等变化，需与厂家联接。

轴径120～150

调心滚子轴承 (GB/T 288—2013)
径向当量动载荷：当F_a/F_r≤e 时，P_r＝F_r+Y₁F_a　　　当F_a/F_r＞e 时，P_r＝0.67F_r+Y₂F_a　　　　　　　　径向当量静载荷：P_0r＝F_r+Y₀F_a 符号含义及应用 CC—内圈无挡边，带活动中挡圈，冲压保持架，滚子和滚道经优化设计的结构，有助于滚子引导，减少摩擦发热 K—圆锥孔，锥度1:12 K30—圆锥孔，锥度1:30 W33—轴承外圈上有润滑油槽和三个油孔 TN—工程塑料成形保持架能自动调心，主要承受径向载荷，同时也能承受双向轴向载荷。锥孔者，可装在紧定套或退卸套上，便于在光轴上或阶梯轴上任何位置安装，也可调整轴承的径向游隙。应优先选用结构经优化设计的20000CC型和20000TN型产品。
基本尺寸/mm			基本额定载荷/kN			极限转速 /r·min^-1		重量 /kg	轴承代号			其他尺寸 /mm				安装尺寸/mm			计算系数
d	D	B	C_r	C_0r		脂	油	W ≈	20000 型	20000 K 型	20000 K30 型	d₂ ≈	D₂ ≈	B₀	r min	d_a min	D_a max	r_a max	e	Y₁	Y₂	Y₀
120	180	46	308	500		1800	2200	3.98	23024	23024K		133.5	162.2	5.5	2	130	170	2	0.23	2.9	4.4	2.9
	180	60	390	675		1500	2000	5.05	24024		24024K30	133.1	159.9	5.5	2	130	170	2	0.30	2.3	3.4	2.2
	200	62	462	722		1400	1800	7.67	23124	23124K		140.1	175.1	5.5	2	130	190	2	0.29	2.4	3.5	2.3
	200	80	590	998		1400	1800	9.65	24124		24122K30	138.2	170.2	5.5	2	130	190	2	0.37	1.8	2.7	1.8
	215	58	492	690		1700	2200	9.0	22224	22224K		143	187.9	11.1	2.1	132	203	2.1	0.26	2.6	3.9	2.6
	215	76	625	955		1300	1700	11.7	23224	23224K		141.5	182.7	8.3	2.1	132	203	2.1	0.34	2.0	3.0	2.0
	260	86	868	1160		1500	1900	22.2	22324	22324K		152.4	216.6	13.9	3	134	246	2.5	0.34	2.0	3.0	2.0

130	200	52	382	630		1700	2000	5.85	23026	23026K		148.1	180.5	5.5	2	140	190	2	0.23	2.9	4.3	2.8
	200	69	485	852		1400	1800	7.55	24026		24026K30	145.9	175.8	5.5	2	140	190	2	0.31	2.2	3.2	2.1
	210	64	495	802		1300	1700	8.49	23126	23126K		148	183.9	8.3	2	140	200	2	0.28	2.4	3.6	2.4
	210	80	600	1030		1300	1700	10.3	24126		24126K30	147.7	181.1	8.3	2	140	200	2	0.35	1.9	2.9	1.9
	230	64	578	832		1600	2000	11.2	22226	22226K		153.3	200.9	11.1	3	144	216	2.5	0.26	2.6	3.8	2.5
	230	80	695	1080		1200	1600	13.8	23226	23226K		152.2	196.4	8.3	3	144	216	2.5	0.33	2.0	3.0	2.0
	280	93	990	1340		1400	1800	27.5	22326	22326K		164.6	233.5	16.7	4	148	262	3	0.34	2.0	3.0	2.0

140	210	53	405	680		1600	1900	6.31	23028	23028K		158	190.4	8.3	2	150	200	2	0.22	3.0	4.5	2.9
	210	69	502	895		1300	1700	8.01	24028		24028K30	156.3	186.4	5.5	2	150	200	2	0.29	2.3	3.4	2.3
	225	68	552	905		1200	1600	10.2	23128	23128K		159.7	197.4	8.3	2.1	152	213	2.1	0.28	2.4	3.6	2.4
	225	85	688	1200		1200	1600	12.5	24128		24128K30	158.2	193.1	8.3	2.1	152	213	2.1	0.35	1.9	2.9	1.9
	250	68	658	955		1400	1700	14.2	22228	22228K		167.1	218.5	11.1	3	154	236	2.5	0.26	2.6	3.9	2.6
	250	88	835	1300		1100	1500	18.1	23228	23228K		164.2	212.6	11.1	3	154	236	2.5	0.34	2.0	3.0	2.0
	300	102	1160	1610		1300	1700	34.6	22328	22328K		177.4	250.3	16.7	4	158	282	3	0.34	2.0	2.9	1.9

150	225	56	445	750		1400	1800	7.74	23030	23030K		168.8	203	8.3	2.1	162	213	2.1	0.22	3.0	4.5	3.0
	225	75	585	1070		1200	1500	10.1	24030		24030K30	167.6	199.2	5.5	2.1	162	213	2.1	0.30	2.3	3.4	2.2
	250	80	758	1250		1100	1400	15.7	23130	23130K		173	216.5	11.3	2.1	162	238	2.1	0.30	2.3	3.4	2.2
	250	100	915	1600		1100	1400	19.0	24130		24130K30	171.7	211.6	8.3	2.1	162	238	2.1	0.37	1.8	2.7	1.8
	270	73	770	1130		1300	1600	18	22230	22230K		178.7	234.7	13.9	3	164	256	2.5	0.26	2.6	3.9	2.6
	270	96	972	1540		1100	1400	23.2	23230	23230K		177.1	228.8	11.1	3	164	256	2.5	0.34	2.0	3.0	1.9
	320	108	1305	1850		1200	1500	42	22330	22330K		189.8	266.3	16.7	4	168	302	3	0.34	2.0	3.0	1.9
					注：1.GB/T288已有新尺寸标注GB/T288-2013，新标准删除了原标准部分结构、紧定套相关尺寸和保持架代号。增加了38、39、40、49系列的外形尺寸，增加了22/23、系列密封轴承结构及其外形尺寸。本表数据结构符合《全国滚动轴承产品样本》第2版。 2.代号不包括结构变化附加代号，结构如有加油槽或油孔等变化，需与厂家联接。

轴径160～200

调心滚子轴承　(GB/T 288—2013)
径向当量动载荷：当F_a/F_r≤e 时，P_r＝F_r+Y₁F_a　　　当F_a/F_r＞e 时，P_r＝0.67F_r+Y₂F_a　　　　　　　　径向当量静载荷：P_0r＝F_r+Y₀F_a 符号含义及应用 CC—内圈无挡边，带活动中挡圈，冲压保持架，滚子和滚道经优化设计的结构，有助于滚子引导，减少摩擦发热 K—圆锥孔，锥度1:12 K30—圆锥孔，锥度1:30 W33—轴承外圈上有润滑油槽和三个油孔 TN—工程塑料成形保持架能自动调心，主要承受径向载荷，同时也能承受双向轴向载荷。锥孔者，可装在紧定套或退卸套上，便于在光轴上或阶梯轴上任何位置安装，也可调整轴承的径向游隙。应优先选用结构经优化设计的20000CC型和20000TN型产品。
基本尺寸 /mm			基本额定载荷/kN			极限转速 /r·min^-1		重量 /kg	轴承代号			其他尺寸 /mm				安装尺寸/mm			计算系数
d	D	B	C_r	C_0r		脂	油	W ≈	20000 型	20000 K 型	20000 K30 型	d₂ ≈	D₂ ≈	B₀	r min	d_a min	D_a max	r_a max	e	Y₁	Y₂	Y₀
160	240	60	522	890		1300	1700	9.43	23032	23032K		179.5	216.4	11.1	2.1	172	228	2.1	0.22	3.0	4.5	3.0
	240	80	670	1230		1100	1400	12.2	24032		24032K30	178.1	212.2	8.3	2.1	172	228	2.1	0.30	2.3	3.4	2.2
	270	86	868	1440		1000	1300	19.8	23132	23132K		186.5	234.5	13.9	2.1	172	258	2.1	0.30	2.3	3.4	2.2
	270	109	1068	1880		1000	1300	24.4	24132		24132K30	184.4	228.4	8.3	2.1	172	258	2.1	0.37	1.8	2.7	1.8
	290	80	870	1290		1200	1500	22.9	22232	22232K		191.9	251.4	13.9	3	174	276	2.5	0.26	2.6	3.8	2.5
	290	104	1120	1780		1100	1400	29.4	23232	23232K		189.1	244.9	13.9	3	174	276	2.5	0.34	2.0	2.9	1.9
	340	114	1172	1770		800	1000	51	22332	22332K		213	279.4	—	4	178	322	3	0.38	1.8	2.7	1.8

170	260	67	632	1100		1200	1600	12.8	23034	23034K		192.8	233.2	11.1	2.1	182	248	2.1	0.23	2.9	4.3	2.9
	260	90	812	1520		1000	1300	16.7	24034		24034K30	190.7	227.7	8.3	2.1	182	248	2.1	0.31	2.2	3.2	2.1
	280	88	925	1550		1000	1300	21.1	23134	23134K		195.5	244.4	13.9	2.1	182	268	2.1	0.29	2.3	3.5	2.3
	280	109	1098	1930		1000	1300	25.5	24134		24134K30	192.9	238.2	8.3	2.1	182	268	2.1	0.36	1.9	2.8	1.8
	310	86	1002	1500		1100	1400	28.1	22234	22234K		205.4	269.6	16.7	4	188	292	3	0.26	2.6	3.8	2.5
	310	110	1232	2030		900	1200	35.7	23234	23234K		205.7	264.4	13.9	4	188	292	3	0.34	2.0	3.0	2.0
	360	120	1295	2060		750	950	60	22334	22334K		227.4	319	—	4	188	342	3	0.39	1.7	2.6	1.7

180	250	52							23936	23936K					2
	280	74	738	1310		1200	1400	16.9	23036	23036K		206.1	248.9	13.9	2.1	192	268	2.1	0.24	2.8	4.2	2.8
	280	100	952	1820		950	1200	22.1	24036		24036K30	204.3	243.1	8.3	2.1	192	268	2.1	0.32	2.1	3.1	2.1
	300	96	1078	1830		900	1200	26.9	23136	23136K		208.5	260.9	13.9	3	194	286	2.5	0.30	2.3	3.4	2.2
	300	118	1242	2220		900	1200	32.0	24136		24136K30	207.8	256.4	11.1	3	194	286	2.5	0.36	1.9	2.8	1.8
	320	86	1038	1590		1100	1300	29.4	22236	22236K		215.7	280.1	16.7	4	198	302	3	0.25	2.7	3.9	2.6
	320	112	1315	2170		850	1100	37.9	23236	23236K		213.7	274.3	13.9	4	198	302	3	0.33	2.0	3.0	2.0
	380	126	1420	2270		700	900	70	22336	22336K		240.8	336.5	—	4	198	362	3	0.38	1.8	2.6	1.7

190	260	52							23938	23938K					2
	290	75	775	1380		1100	1400	17.7	23038	23038K		215.2	260	13.9	2.1	202	278	2.1	0.23	2.9	4.3	2.8
	290	100	1002	1910		900	1200	23.0	24038		24038K30	213.7	254.9	8.3	2.1	202	278	2.1	0.31	2.2	3.3	2.1
	320	104	1232	2120		850	1100	33.6	23138	23138K		222.6	279.2	13.9	3	204	306	2.5	0.30	2.2	3.3	2.2
	320	128	1448	2590		850	1100	40.2	24138		24138K30	219.3	271.6	11.1	3	204	306	2.5	0.37	1.8	2.7	1.8
	340	92							22236	22236K					4
	340	120	1488	2490		800	1100	46.1	23238	23238K		227.7	291.6	16.7	4	208	322	3	0.33	2.0	3.0	2.0
	400	132	1568	2530		670	850	81	22338	22338K		255	328.4	—	5	212	378	4	0.36	1.8	2.7	1.8

200	280	60							23940	23940K					2.1
	310	82	915	1650		1000	1300	22.7	23040	23040K		228.5	276.7	13.9	2.1	212	298	2.1	0.24	2.8	4.2	2.8
	310	109	1150	2220		850	1100	29.3	24040		24040K30	226.5	270.8	11.1	2.1	212	298	2.1	0.32	2.1	3.2	2.1
	340	112	1418	2460		800	1000	41.6	23140K	23140K		235.6	295.5	16.7	3	214	326	2.5	0.31	2.2	3.0	2.2
	340	140	1622	2950		800	1000	49.9	24140		24140K30	231.2	285.8	11.1	3	214	326	2.5	0.38	1.8	2.6	1.7
	360	98							22240	22240K					4
	360	128	1652	2790		750	1000	55.4	23240	23240K		240.7	307.8	16.7	4	218	342	3	0.34	2.0	3.0	2.0
	420	138	1680	2720		630	800	94	22340	22340K		267.4	371.3	—	5	222	398	4	0.38	1.8	2.7	1.7
					注：1.GB/T288已有新尺寸标注GB/T288-2013，新标准删除了原标准部分结构、紧定套相关尺寸和保持架代号。增加了38、39、40、49系列的外形尺寸，增加了22/23、系列密封轴承结构及其外形尺寸。本表数据结构符合《全国滚动轴承产品样本》第2版。 2.代号不包括结构变化附加代号，结构如有加油槽或油孔等变化，需与厂家联接。

轴径220～850

调心滚子轴承　(GB/T 288—2013)
径向当量动载荷：当F_a/F_r≤e 时，P_r＝F_r+Y₁F_a　　　当F_a/F_r＞e 时，P_r＝0.67F_r+Y₂F_a　　　　　　　　径向当量静载荷：P_0r＝F_r+Y₀F_a 符号含义及应用 CC—内圈无挡边，带活动中挡圈，冲压保持架，滚子和滚道经优化设计的结构，有助于滚子引导，减少摩擦发热 K—圆锥孔，锥度1:12 K30—圆锥孔，锥度1:30 W33—轴承外圈上有润滑油槽和三个油孔 TN—工程塑料成形保持架能自动调心，主要承受径向载荷，同时也能承受双向轴向载荷。锥孔者，可装在紧定套或退卸套上，便于在光轴上或阶梯轴上任何位置安装，也可调整轴承的径向游隙。应优先选用结构经优化设计的20000CC型和20000TN型产品。
基本尺寸/mm			基本额定载荷/kN			极限转速 /r·min^-1		重量 /kg	轴承代号			其他尺寸 /mm				安装尺寸/mm			计算系数
d	D	B	C_r	C_0r		脂	油	W ≈	20000 型	20000 K 型	20000 K30 型	d₂ ≈	D₂ ≈	B₀	r min	d_a min	D_a max	r_a max	e	Y₁	Y₂	Y₀
220	300	60							23944	23944K					2.1
	340	90	1088	1990		950	1200	29.7	23044	23044K		252.9	305.8	13.9	3	234	326	2.5	0.24	2.9	4.3	2.8
	340	118	1365	2680		750	1000	38.1	24044		24044K30	248.7	297.5	11.1	3	234	326	2.5	0.31	2.2	3.2	2.1
	370	120	1612	2820		700	950	51.5	23144	23144K		258	332.7	16.7	4	238	352	3	0.30	2.3	3.4	2.2
	370	150	1900	3490		700	950	62.3	24144		24144K30	253.3	313.5	11.1	4	238	352	3	0.38	1.8	2.7	1.8
	400	108							22244	22244K					4
	400	144	2125	3620		670	900	78.5	23244	23244K		263.6	340.2	16.7	4	238	382	3	0.34	2.0	2.9	1.9
	460	145	1905	3200		560	700	120	22344	22344K		295.2	406.1	—	5	242	438	4	0.35	1.9	2.8	1.9

240	320	60							23948	23948K					2.1
	360	92	1160	2160		850	1100	32.4	23048	23048K		271	325	13.9	3	254	346	2.5	0.23	3.0	4.4	2.9
	360	118	1438	2850		700	950	40.8	24048		24048K30	267.5	317.8	11.1	3	254	346	2.5	0.29	2.3	3.4	2.3
	400	128	1838	3220		670	850	63.7	23148	23148K		278.4	350.6	16.7	4	258	382	3	0.30	2.3	3.4	2.2
	400	160	2155	3980		670	850	76.9	24148		24148K30	274.4	340.9	11.1	4	258	382	3	0.37	1.8	2.7	1.8
	440	120							22248	22248K					4
	440	160	2558	4490		630	800	107.3	23248	23248K		289.6	372.5	22.3	4	258	422	3	0.35	2.0	2.9	1.9
	500	155	1950	3250		500	630	153	22348	22348K		322.2	440.9	—	5	262	478	4	0.35	1.9	2.8	1.9

260	360	75							23952	23952K					2.1
	400	104	1458	2770		800	950	47.7	23052	23052K		297.9	358.1	16.7	4	278	382	3	0.23	2.9	4.3	2.8
	400	140	1838	3740		630	850	62.4	24052		24052K30	293.3	348.2	11.1	4	278	382	3	0.31	2.1	3.2	2.1
	440	144	2270	4070		600	800	88.2	23152	23152K		306.5	385.2	16.7	4	278	422	3	0.30	2.2	3.3	2.2
	440	180	2732	5180		600	800	107.6	24152		24152K30	300.4	372.4	13.9	4	278	422	3	0.38	1.8	2.7	1.7
	480	130							22252	22252K					5
	480	174							23252	23252K					5
	540	165	2480	4190		480	600	191	22352	22352K		351	446.5	—	6	288	512	5	0.34	2.0	2.9	1.9

280	350	52							23856	23856K					2
	380	75							23956	23956K					2.1
	420	106	1582	3000		700	900	50.9	23056	23056K		315	379.4	16.7	4	298	402	3	0.22	3.0	4.5	2.9
	420	140	1962	3980		600	800	65.8	24056		24056K30	310	369.6	11.1	4	298	402	3	0.30	2.3	3.4	2.2
	460	146	2372	4290		560	750	94.1	23156	23156K		324.8	406.1	16.7	5	302	438	4	0.29	2.3	3.5	2.3
	460	180	2802	5330		560	750	113.2	24156		24156K30	318.4	393.8	13.9	5	302	438	4	0.36	1.9	2.8	1.8
	500	130	1900	3380		500	630	—	22256	22256K		355	431.1	—	5	302	478	4	0.28	2.4	3.6	2.4
	500	176							23256	23256K					5
	580	175	2730	4650		450	560	238	22356	22356K		—	—	—	6	308	552	5	0.34	2.0	3.0	1.9

300	380	60							23860	23860K					2.1
	420	90							23960	23960K					3
	460	118	1910	3690		670	850	71.4	23060	23060K		344	414.4	16.7	4	318	442	3	0.23	3.0	4.4	2.9
	460	160	2422	5010		530	700	94.1	24060		24060K30	337	401.6	13.9	4	318	442	3	0.31	2.2	3.2	2.1
	500	160	2150	4420		400	500	133	23160	23160K		—	—	—	5	322	478	4	0.32	2.1	3.1	2.0
	500	200							24160		24160K30				5
	540	140	2070	3450		450	560	134	22260	22260K		378	464.2	—	5	322	518	4	0.28	2.4	3.6	2.4
	540	192							23260	23260K					5
	620	185							22360	22360K					7.5

320	400	60							23864	23864K					2.1
	440	90							23964	23964K					3
	480	121	1560	3260		400	500	81.5	23064	23064K		—	—	—	4	338	462	3	0.26	2.6	3.8	2.5
	480	160							24064		24064K30				4
	540	176							23164	23164K					5
	540	218							24164		24164K30				5
	580	150							22264	22264K					5
	580	208							23264	23264K					5
	670	200							22364	22364K					7.5

340	420	60							23868	23868K					2.1
	460	90							23968	23968K					3
	520	133	1780	3810		380	480	109	23068	23068K		—	—	—	5	362	498	4	0.25	2.7	4.0	2.6
	520	180							24068		24068K30				5
	580	190							23168	23168K					5
	580	243							24168		24168K30				5
	620	165							22268	22268K					6
	620	224							23268	23268K					6
	710	212							22368	22368K					7.5

360	440	60							23872	23872K					2.1
	480	90							23972	23972K					3
	540	134	1930	4180		360	450	114	23072	23072K		—	—	—	5	382	518	4	0.25	2.7	4.0	2.6
	540	180							24072		24072K30				5
	600	192							23172	23172K					5
	600	243							24172		24172K30				5
	650	170							22272	22272K					6
	650	232							23272	23272K					6
	750	230							22372	22372K					7.5

380	480	75							23876	23876K					2.1
	520	106							23976	23976K					4
	560	135	1930	4240		340	430	120	23076	23076K		—	—	—	5	402	538	4	0.24	2.8	4.1	2.7
	560	180							24076		24076K30				5
	620	194	2950	6240		300	380	244	23176	23176K		—	—	—	5	402	598	4	0.24	2.0	3.0	2.0
	620	243							24176		24176K30				5
	680	240							23276	23276K					6
	780	230							22376	22376K					7.5

400	500	75							23880	23880K					2.1
	540	106							23980	23980K					4
	600	148	2320	5110		300	380	154	23080	23080K		—	—	—	5	422	578	4	0.25	2.6	3.8	2.5
	600	200							24080		24080K30				5
	650	200							23180	23180K					6
	650	250							24180		24180K30				6
	720	256							23280	23280K					6
	820	243	5100	9290		240	320	644	22380	22380K		—	—	—	7.5	436	784	6	0.33	2.1	3.1	2.0

420	520	75							23884	23884K					2.1
	560	106							23984	23984K					4
	620	150	2320	5110		280	360	160	23084	23084K		—	—	—	5	442	598	4	0.24	2.8	4.3	2.8
	620	200							24084		24084K30				5
	700	224							23184	23184K					6
	700	280							24184		24186K30				6
	760	272							23284	23284K					7.5

440	540	75							23888	23888K					2.1
	600	118							23988	23988K					4
	650	157	2450	5740		260	340	192	23088	23088K		—	—	—	6	468	622	5	0.24	2.8	4.2	2.8
	650	212							24088		24088K30				6
	790	280							23288	23288K					7.5

460	580	90							23892	23892K					3
	580	118							24892		24892K30				3
	620	118							23992	23992K					4
	680	163	2770	6670		220	300	232	23092	23092K		—	—	—	6	488	652	5	0.23	2.9	4.4	2.9
	680	218							24092		24092K30				6
	760	240	4420	9190		190	260	479	23192	23192K		—	—	—	7.5	496	724	6	0.33	2.0	3.0	2.0
	760	300							24192		24192K30				7.5
	830	296							23292	23292K					7.5

480	600	90							23896	23896K					3
	600	118							24896		24896K30				3
	650	128							23996	23996K					5
	700	165	2820	6440		200	280	232	23096	23096K		—	—	—	6	508	672	5	0.24	2.8	4.2	2.8
	700	218							24096		24096K30				6
	790	248							23196	23196K					7.5
	790	308							24196		24196K30				7.5
	870	310							23296	23296K					7.5

500	620	90							238/500	238/500K					3
	620	118							248/500		248/500K30				3
	670	128							239/500	239/500K					5
	720	167	3040	7180		190	260	235	230/500	230/500K		—	—	—	6	528	692	5	0.23	3.0	4.4	2.9
	720	218							240/500		240/500K30				6
	830	264							231/500	231/500K					7.5
	830	325							241/500		241/500K30				7.5
	920	336							232/500	232/500K					7.5

530	650	90							238/530	238/530K					3
	650	118							248/530		248/530K30				3
	710	136							239/530	239/530K					5
	780	185	3580	8310		170	220	304	230/530	230/530K		—	—	—	6	558	752	5	0.23	2.9	4.3	2.8
	780	250							240/530		240/530K30				6
	870	272							231/530	231/530K					7.5
	870	335							241/530		241/500K30				7.5
	980	355							232/530	232/530K					9.5

560	680	90							238/560	238/560K					3
	680	118							248/560		248/560K30				3
	750	140							239/560	239/560K					5
	820	195	3930	9950		160	200	364	230/560	230/560K		—	—	—	6	588	792	5	0.23	2.9	4.3	2.8
	820	258							240/560		240/560K30				6
	920	280							231/560	231/560K					7.5
	920	355							241/560		241/560K30				7.5
	1030	365							232/560	232/560K					9.5

600	730	98							238/600	238/600K					3
	730	128							248/600		248/600K				3
	800	150							239/600	239/600K					5
	870	200	4240	10400		130	170	417	230/600	230/600K		—	—	—	6	628	842	5	0.22	3.0	4.5	2.9
	870	258							240/600		240/600K30				6
	980	300							231/600	231/600K					7.5
	980	375							241/600		241/600K30				7.5
	1090	388							232/600	232/600K					9.5

630	780	112							238/630	238/630K					4
	780	150							248/630		248/630K30				4
	850	165							239/630	239/630K					6
	920	212	4700	11500		120	160	511	230/630	230/630K		—	—	—	7.5	666	884	6	0.23	3.0	4.4	2.9
	920	290							240/630		240/630K30				7.5
	1030	315							231/630	231/630K					7.5
	1030	400							241/630		241/630K30				7.5
	1150	412							232/630	232/630K					12

670	820	112							238/670	238/670K					4
	820	150							248/670		248/670K30				4
	900	170							239/670	239/670K					6
	980	230							230/670	230/670K					7.5
	980	308							240/670		240/670K30				7.5
	1090	336							231/670	231/670K					7.5
	1090	412							241/670		241/670K30				7.5
	1220	438							232/670	232/670K					12

710	870	118							238/710	238/710K					4
	870	160							248/710		248/710K30				4
	950	180							239/710	239/710K					6
	950	243							249/710		249/710K30				6
	1030	236							230/710	230/710K					7.5
	1030	315							240/710		240/710K30				7.5
	1150	345							231/710	231/710K					9.5
	1150	438							241/710		241/710K30				9.5
	1280	450							232/710	232/710K					12

750	920	128							238/750	238/750K					5
	920	170							248/750		248/750K30				5
	1000	185							239/750	239/750K					6
	1000	250							249/750		249/750K30				6
	1090	250							230/750	230/750K					7.5
	1090	335							240/750		240/750K30				7.5
	1220	365							231/750	231/750K					9.5
	1220	475							241/750		241/750K30				9.5
	1360	475							232/750	232/750K					12

800	980	136							238/800	238/800K					5
	980	180							248/800		248/800K30				5
	1060	195							239/800	239/800K					6
	1060	258							249/800		249/800K30				6
	1150	258							230/800	230/800K					7.5
	1150	345							240/800		240/800K30				7.5
	1280	375							231/800	231/800K					9.5
	1280	475							241/800		241/800K30				9.5

850	1030	136							238/850	238/850K					5
	1030	180							248/850		248/850K30				5
	1120	200							239/850	239/850K					6
	1120	272							249/850		249/850K30				6
	1220	272	8750	22200		75	95	1388	230/850	230/850K		—	—	—	7.5	886	1184	6	0.28	2.4	3.5	2.3
	1220	365							240/850		240/850K30				7.5
	1360	400							231/850	231/850K					12
	1360	500							241/850		241/850K30				12

900	1090	140							238/900	238/900K					5
	1090	190							248/900		248/900K30				5
	1180	206							239/900	239/900K					6
	1180	280							249/900		249/900K30				6
	1280	280							230/900	230/900K					7.5
	1280	375							240/900		240/900K30				7.5
	1420	412							231/900	231/900K					12
	1420	515							241/900		241/900K30				12

950	1150	150							238/950	238/950K					5
	1150	200							248/950		248/950K30				5
	1250	224							239/950	239/950K					7.5
	1250	300							249/950		249/950K30				7.5
	1360	300							230/950	230/950K					7.5
	1360	412							240/950		240/950K30				7.5
	1500	438							231/950	231/950K					12
	1500	580							241/950		241/950K30				12

1000	1220	165							238/1000	238/1000K					6
	1220	218							248/1000		248/1000K30				6
	1320	236							239/1000	239/1000K					7.5
	1320	315							249/1000		249/1000K30				7.5
	1420	308							230/1000	230/1000K					7.5
	1420	412							240/1000		240/1000K30				7.5
	1580	462							231/1000	231/1000K					12
	1580	580							241/1000		241/1000K30				12

1060	1280	165							238/1060	238/1060K					6
	1280	218							248/1060		248/1060K30				6
	1400	250							239/1060	239/1060K					7.5
	1400	335							249/1060		249/1060K30				7.5
	1500	325							230/1060	230/1060K					9.5
	1500	438							240/1060		240/1060K30				9.5

1120	1360	180							238/1120	238/1120K					6
	1360	243							248/1120		248/1120K30				6
	1460	250							239/1120	239/1120K					7.5
	1460	335							249/1120		249/1120K30				7.5
	1580	345							230/1120	230/1120K					9.5
	1580	462							240/1120		240/1120K30				9.5

1180	1420	180							238/1180	238/1180K					6
	1420	243							248/1180		248/1180K30				6
	1540	272							239/1180	239/1180K					7.5
	1540	355							249/1180		249/1180K30				7.5
	1660	355							230/1180	230/1180K					9.5

1250	1500	250							248/1250		248/1250K30				6
	1630	375							249/1250		249/1250K30				7.5
	1750	375							230/1250	230/1250K					9.5

1320	1600	280							248/1320		248/1320K30				6
	1720	400							249/1320		248/1320K30				7.5

1400	1700	300							248/1400		248/1400K30				7.5
	1820	425							249/1400		249/1400K30				9.5

1500	1820	315							248/1500		248/1500K30				7.5
	1950	450							249/1500		249/1500K30				9.5

1600	1950	345							248/1600		248/1600K30				7.5

1700	2060	355							248/1700		248/1700K30				7.5

1800	2180	375							248/1800		248/1800K30				9.5
					注：1.GB/T288已有新尺寸标注GB/T288-2013，新标准删除了原标准部分结构、紧定套相关尺寸和保持架代号。增加了38、39、40、49系列的外形尺寸，增加了22/23、系列密封轴承结构及其外形尺寸。本表数据结构符合《全国滚动轴承产品样本》第2版。 2.代号不包括结构变化附加代号，结构如有加油槽或油孔等变化，需与厂家联接。

带紧定套调心滚子轴承(GB/T288-2013)

轴径17～50

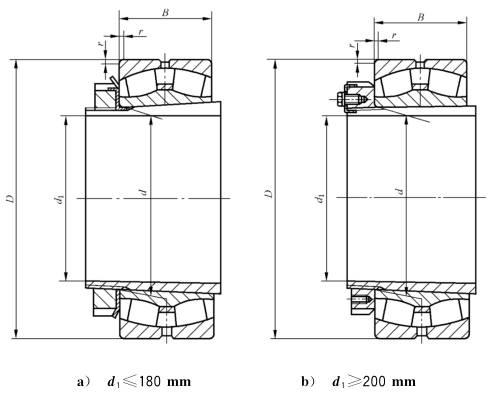

带紧定套调心滚子轴承　 (GB/T 288—2013)
带紧定套的调心滚子轴承20000K+H型										符号含义及应用 H—带紧定套 K—圆锥孔，锥度1:12 K30—圆锥孔，锥度1:30 能自动调心，主要承受径向载荷，同时也能承受双向轴向载荷。锥孔者，可装在紧定套或退卸套上，便于在光轴上或阶梯轴上任何位置安装，也可调整轴承的径向游隙。应优先选用结构经优化设计的20000CC型和20000TN型产品。
基本尺寸 /mm			基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号	其他尺寸 /mm					安装尺寸/mm					计算系数
d₁	D	B	C_r	C_0r	脂	油	W ≈	20000K+H型	d₂ ≈	D₂ ≈	B₁	B₂ ≈	r min	d_a max	d_b min	D_a max	B_a min	r_a max	e	Y₁	Y₂	Y₀
17	52	15	31.5	31.2	6000	7500	—	21304 K+H 304	29.5	42	28	7	1.1	29	23	45	8	1	0.31	2.2	3.3	2.2

20	62	17	42.5	44.2	5300	6700	0.348	21305 K+H 305	36.4	50.8	29	8	1.1	36	28	55	6	1	0.29	2.4	3.5	2.3

25	72	19	57.2	62	4500	6000	0.507	21306 K+H 306	43.3	59.6	31	8	1.1	43	33	65	6	1	0.27	2.5	3.7	2.4

30	80	21	65.2	73.2	4000	5300	0.682	21307 K+H 307	49.1	66.3	35	9	1.5	49	39	71	7	1.5	0.27	2.5	3.8	2.5

35	80	23	88.5	88.5	5000	6300	0.71	22208 K+H 308	50.4	69.4	36	10	1.1	50	44	73	5	1	0.28	2.4	3.6	2.4
	90	23	96.2	96.2	3600	4500	0.93	21308 K+H 308	54	75.1	36	10	1.5	54	44	81	5	1.5	0.26	2.6	3.8	2.5
	90	33	138	138	4500	6000	1.24	22308 K+H 2308	51.4	74.3	46	10	1.5	51	45	81	5	1.5	0.38	1.8	2.7	1.8

40	85	23	82.8	95.2	4500	6000	0.79	22209 K+H 309	54.6	73.6	39	11	1.1	54	50	78	7	1	0.26	2.6	3.8	2.5
	100	25	102	115	3200	4000	1.22	21309 K+H 309	61.4	84.4	39	11	1.5	61	50	91	5	1.5	0.25	2.7	4.0	2.6
	100	36	145	170	4000	5300	1.65	22309 K+H 2309	57.6	82.2	50	11	1.5	57	51	91	5	1.5	0.37	1.8	2.7	1.8

45	90	23	87.5	102	4300	5300	0.914	22210 K+H 310	59.7	78.8	42	12	1.1	59	55	83	9	1	0.24	2.8	4.1	2.7
	110	27	122	140	2800	3800	1.60	21310 K+H 310	66.7	91.7	42	12	2	66	55	100	5	2	0.25	2.7	4.0	2.6
	110	40	182	212	3800	4800	2.15	22310 K+H 2310	63.4	91.9	55	12	2	63	56	100	5	2	0.37	1.8	2.7	1.8

50	100	25	105	125	3800	5000	1.20	22211 K+H 311	66	88	45	12	1.5	66	60	91	10	1.5	0.24	2.8	4.2	2.8
	120	29	145	170	2600	3400	2.00	21311 K+H 311	72.6	100.5	45	12	2	72	60	110	6	2	0.25	2.7	4.1	2.7
	120	43	215	252	3400	4300	2.73	22311 K+H 2311	69.2	100.5	59	12	2	69	61	110	6	2	0.36	1.9	2.8	1.8

轴径55～75

带紧定套调心滚子轴承 (GB/T 288—2013)
带紧定套的调心滚子轴承20000K+H型										符号含义及应用 H—带紧定套 K—圆锥孔，锥度1:12 K30—圆锥孔，锥度1:30 能自动调心，主要承受径向载荷，同时也能承受双向轴向载荷。锥孔者，可装在紧定套或退卸套上，便于在光轴上或阶梯轴上任何位置安装，也可调整轴承的径向游隙。应优先选用结构经优化设计的20000CC型和20000TN型产品。
基本尺寸 /mm			基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号	其他尺寸 /mm					安装尺寸/mm					计算系数
d₁	D	B	C_r	C_0r	脂	油	W ≈	20000K+H型	d₂ ≈	D₂ ≈	B₁	B₂ ≈	r min	d_a max	d_b min	D_a max	B_a min	r_a max	e	Y₁	Y₂	Y₀
55	110	28	125	155	3600	4500	1.24	22212 K+H 312	72.7	96.5	47	13	1.5	72	65	101	9	1.5	0.24	2.8	4.1	2.7
	130	31	165	195	2400	3200	2.17	21312 K+H 312	79.5	109.3	47	13	2.1	79	65	118	6	2.1	0.24	2.8	4.2	2.7
	130	46	248	292	3200	4000	3.36	22312 K+H 2312	74.9	109	62	13	2.1	74	67	118	6	2.1	0.36	1.9	2.8	1.8

60	120	31	155	195	3200	4000	2	22213 K+H 313	78.4	104	50	14	1.5	78	70	111	8	1.5	0.25	2.7	4.0	2.6
	140	33	188	228	2200	3000	3.03	21313 K+H 313	87.4	118.1	50	14	2.1	87	70	128	6	2.1	0.24	2.9	4.3	2.8
	140	48	272	320	3000	3800	4.02	22313 K+H 2313	81.5	117.4	65	14	2.1	81	72	128	5	2.1	0.35	1.9	2.9	1.9
	125	31	155	195	3000	3800	1.6	22214 K+H 314	84.1	109.7	52	14	1.5	84	76	116	9	1.5	0.24	2.9	4.3	2.8
	150	35	218	268	2000	2800	3.11	21314 K+H 314	94.3	127.9	52	14	2.1	94	76	138	6	2.1	0.23	2.9	4.3	2.8
	150	51	320	395	2800	3400	4.34	22314 K+H 2314	88.2	125.9	68	14	2.1	88	77	138	6	2.1	0.34	2.0	2.9	1.9

65	130	31	165	215	3000	3800	2.52	22215 K+H 315	88.2	114.8	55	15	1.5	88	81	121	12	1.5	0.22	3.0	4.5	2.9
	160	37	245	302	1900	2600	4.59	21315 K+H 315	102.2	137.7	55	15	2.1	102	81	148	6	2.1	0.23	3.0	4.4	2.9
	160	55	358	448	2600	3200	6.33	22315 K+H 2315	94.5	133.8	73	15	2.1	94	82	148	5	2.1	0.35	2.0	2.9	1.9

70	140	33	180	235	2800	3400	3.13	22216 K+H 316	95.1	122.8	59	17	2	95	86	130	12	2	0.22	2.0	4.5	3.0
	170	39	268	332	1800	2400	5.47	21316 K+H 316	107	144.4	59	17	2.1	107	86	158	6	2.1	0.23	3.0	4.4	2.9
	170	58	402	508	2400	3000	7.62	22316 K+H 2316	100.4	142.5	78	17	2.1	100	88	158	6	2.1	0.34	2.0	2.9	1.9

75	150	36	218	282	2600	3200	3.87	22217 K+H 317	100.6	132.2	63	18	2	100	91	140	12	2	0.23	3.0	4.4	2.9
	180	41	305	385	1700	2200	6.43	21317 K+H 317	112.9	153.3	63	18	3	112	91	166	7	2.5	0.23	3.0	4.4	2.9
	180	60	442	555	2200	2800	8.57	22317 K +H 2317	106.3	151.6	82	18	3	106	93	166	7	2.5	0.34	2.0	3.0	2.0

轴径80～110

带紧定套调心滚子轴承 (GB/T 288—2013)
带紧定套的调心滚子轴承20000K+H型											符号含义及应用 H—带紧定套 K—圆锥孔，锥度1:12 K30—圆锥孔，锥度1:30 能自动调心，主要承受径向载荷，同时也能承受双向轴向载荷。锥孔者，可装在紧定套或退卸套上，便于在光轴上或阶梯轴上任何位置安装，也可调整轴承的径向游隙。应优先选用结构经优化设计的20000CC型和20000TN型产品。
基本尺寸 /mm			基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号	其他尺寸 /mm					安装尺寸/mm					计算系数
d₁	D	B	C_r	C_0r	脂	油	W ≈	20000K+H型	d₂ ≈	D₂ ≈	B₁	B₂ ≈	r min	d_a max	d_b min	D_a max	B_a min	r_a max	e	Y₁	Y₂	Y₀
80	160	40	258	338	2400	3000	4.73	22218 K+H 318	107.8	141	65	18	2	107	96	150	10	2	0.24	2.9	4.3	2.8
	160	52.4	338	482	1800	2400	6.1	23218 K +H 2318	105.5	137.2	86	18	2	105	99	150	18	2	0.31	2.2	3.2	2.1
	190	43	328	420	1700	2200	7.52	21318 K+H 318	119.7	161	65	18	3	119	96	176	7	2.5	0.23	3.0	4.5	2.9
	190	64	492	640	2200	2600	10.3	22318 K+H 2318	112.8	159.7	86	18	3	112	99	176	7	2.5	0.34	2.0	3.0	2.0

85	170	43	290	390	2200	2800	5.75	22219 K+H 319	113.5	148.5	68	19	2.1	113	102	158	9	2.1	0.24	2.8	4.2	2.7
	200	45	365	485	1700	2200	8.7	21319 K+H 319	129.7	171.9	68	19	3	129	102	186	7	2.5	0.22	3.1	4.6	3.0
	200	67	545	705	2000	2600	11.9	22319 K+H 2319	118.5	168.2	90	19	3	118	104	186	7	2.5	0.34	2.0	3.0	2.0

90	165	52	330	510	1700	2200	—	23120 K+H 3120	115.5	144.3	76	20	2	115	107	155	7	2	0.29	2.3	3.5	2.3
	180	46	322	435	2200	2600	6.71	22220 K+H 320	120.3	158.1	71	20	2.1	120	108	168	8	2.1	0.24	2.8	4.1	2.7
	180	60.3	432	630	1600	2200	8.67	23220 K +H 2320	118.6	154.5	97	20	2.1	118	110	168	19	2.1	0.32	2.1	3.2	2.1
	215	47	395	530	1600	2000	10.5	21320 K+H 320	136.6	180.6	71	20	3	136	108	201	7	2.5	0.22	3.1	4.6	3.0
	215	73	638	832	1900	2400	14.95	22320 K+H 2320	126.7	179.8	97	20	3	126	110	201	7	2.5	0.34	2.0	2.9	1.9

95	225	50						21321 K+H 321					3

100	180	56	388	602	1600	2000	7.61	23122 K+H 3122	126.4	157.9	81	21	2	126	117	170	7	2	0.29	2.4	3.5	2.3
	200	53	420	588	1900	2400	9.52	22222 K+H 322	132.5	173.7	77	21	2.1	132	118	188	6	2.1	0.25	2.7	4.0	2.6
	200	69.8	535	800	1500	1900	12.21	23222 K +H 2322	130.2	169.1	105	21	2.1	130	121	188	17	2.1	0.34	2.0	3.0	2.0
	240	50	472	635	1400	1800	14	21322 K+H 322	150.5	200.5	77	21	3	150	118	226	9	2.5	0.21	3.2	4.8	3.1
	240	80	735	968	1700	2200	20.25	22322 K+H 2322	140.9	199.6	105	21	3	140	121	226	7	2.5	0.34	2.0	3.0	2.0

110	180	46	308	500	1800	2200	5.68	23024 K +H 3024	133.5	162.2	72	22	2	133	127	170	7	2	0.23	2.9	4.4	2.9
	200	62	462	722	1400	1800	10.24	23124 K+H 3124	140.1	175.1	88	22	2	140	128	190	7	2	0.29	2.4	3.5	2.3
	215	58	492	690	1700	2200	11.65	22224 K+H 3124	143	187.9	88	22	2.1	143	128	203	11	2.1	0.26	2.6	3.9	2.6
	215	76	625	955	1300	1700	14.9	23224 K +H 2324	141.5	182.7	112	22	2.1	141	131	203	17	2.1	0.34	2.0	3.0	2.0
	260	86	868	1160	1500	1900	25.4	22324 K+H 2324	152.4	216.6	112	22	3	152	131	246	7	2.5	0.34	2.0	3.0	2.0

轴径115～150

带紧定套调心滚子轴承 (GB/T 288—2013)
带紧定套的调心滚子轴承20000K+H型										符号含义及应用 H—带紧定套 K—圆锥孔，锥度1:12 K30—圆锥孔，锥度1:30 能自动调心，主要承受径向载荷，同时也能承受双向轴向载荷。锥孔者，可装在紧定套或退卸套上，便于在光轴上或阶梯轴上任何位置安装，也可调整轴承的径向游隙。应优先选用结构经优化设计的20000CC型和20000TN型产品。
基本尺寸 /mm			基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号	其他尺寸 /mm					安装尺寸/mm					计算系数
d₁	D	B	C_r	C_0r	脂	油	W ≈	20000K+H型	d₂ ≈	D₂ ≈	B₁	B₂ ≈	r min	d_a max	d_b min	D_a max	B_a min	r_a max	e	Y₁	Y₂	Y₀
115	200	52	385	630	1700	2000	8.4	23026 K +H 3026	148.1	180.5	80	23	2	148	137	190	8	2	0.23	2.9	4.3	2.8
	210	64	495	802	1300	1700	11.9	23126 K+H 3126	148	183.9	92	23	2	148	138	200	8	2	0.28	2.4	3.6	2.4
	230	64	578	832	1600	2000	14.85	22226 K+H 3126	153.3	200.9	92	23	3	153	138	216	8	2.5	0.26	2.6	3.8	2.5
	230	80	695	1080	1200	1600	18.4	23226 K +H 2326	152.2	196.4	121	23	3	152	142	216	21	2.5	0.33	2.0	3.0	2.0
	280	93	990	1340	1400	1800	32.1	22326 K+H 2326	164.6	233.5	121	23	4	164	142	262	8	3	0.34	2.0	3.0	2.0

125	210	53	405	680	1600	1900	9.11	23028 K +H 3028	158	190.4	82	24	2	158	147	200	8	2	0.22	3.0	4.5	2.9
	225	68	552	905	1200	1600	13.65	23128 K+H 3128	159.7	197.4	97	24	2.1	159	149	213	8	2.1	0.28	2.4	3.6	2.4
	250	68	658	955	1400	1700	18.55	22228 K+H 3128	167.1	218.5	97	24	3	167	149	236	8	2.5	0.26	2.6	3.9	2.6
	250	88	835	1300	1100	1500	23.65	23228 K +H 2328	164.2	212.6	131	24	3	164	152	236	22	2.5	0.34	2.0	3.0	2.0
	300	102	1160	1610	1300	1700	40.15	22328 K+H 2328	177.4	250.3	131	24	4	177	152	282	8	3	0.34	2.0	2.9	1.9

135	225	56	445	750	1400	1800	11.2	23030 K +H 3030	168.8	203	87	26	2.1	168	158	213	8	2.1	0.22	3.0	4.5	3.0
	250	80	758	1250	1100	1400	20.6	23130 K+H 3130	173	216.5	111	26	2.1	173	160	238	8	2.1	0.30	2.3	3.4	2.2
	270	73	770	1130	1300	1600	23.5	22230 K+H 3130	178.7	234.7	111	26	3	178	160	256	15	2.5	0.26	2.6	3.9	2.6
	270	96	970	1540	1100	1400	29.8	23230 K +H 2330	117.1	228.8	139	26	3	177	163	256	20	2.5	0.34	2.0	3.0	1.9
	320	108	1305	1850	1200	1500	48.6	22330 K+H 2330	189.8	266.3	139	26	4	189	163	302	8	3	0.34	2.0	3.0	1.9

140	240	60	522	890	1300	1700	14.03	23032 K +H 3032	179.5	216.4	93	28	2.1	179	168	228	8	2.1	0.22	3.0	4.5	3.0
	270	86	868	1440	1000	1300	27.75	23132 K +H 3132	186.5	234.5	119	28	2.1	186	170	258	8	2.1	0.30	2.3	3.4	2.2
	290	80	870	1290	1200	1500	30.55	22232 K+H 3132	191.9	251.4	119	28	3	191	170	276	14	2.5	0.26	2.6	3.8	2.5
	290	104	1120	1780	1100	1400	38.55	23232 K +H 2332	189.1	244.9	147	28	3	189	174	276	18	2.5	0.34	2.0	2.9	1.9

150	260	67	632	1100	1200	1600	18.3	23034 K +H 3034	192.8	233.2	101	29	2.1	192	179	248	8	2.1	0.23	2.9	4.3	2.9
	280	88	925	1550	1000	1300	29.5	23134 K +H 3134	195.5	244.4	122	29	2.1	195	180	268	8	2.1	0.29	2.3	3.5	2.3
	310	86	1000	1500	1100	1400	36.5	22234 K+H 3134	205.4	269.6	122	29	4	205	180	292	10	3	0.26	2.6	3.8	2.5
	310	110	1232	2030	900	1200	45.7	23234 K +H 2334	205.7	264.4	154	29	4	205	185	292	18	3	0.34	2.0	3.0	2.0
	360	120	1180	2060	750	950	70	22334 K+H 2334	227.4	319	154	29	4	227	185	342	8	3	0.39	1.7	2.6	1.7

轴径160～280

带紧定套调心滚子轴承 (GB/T 288—2013)
带紧定套的调心滚子轴承20000K+H型										符号含义及应用 H—带紧定套 K—圆锥孔，锥度1:12 K30—圆锥孔，锥度1:30 能自动调心，主要承受径向载荷，同时也能承受双向轴向载荷。锥孔者，可装在紧定套或退卸套上，便于在光轴上或阶梯轴上任何位置安装，也可调整轴承的径向游隙。应优先选用结构经优化设计的20000CC型和20000TN型产品。
基本尺寸 /mm			基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号	其他尺寸 /mm					安装尺寸/mm					计算系数
d₁	D	B	C_r	C_0r	脂	油	W ≈	20000K+H型	d₂ ≈	D₂ ≈	B₁	B₂ ≈	r min	d_a max	d_b min	D_a max	B_a min	r_a max	e	Y₁	Y₂	Y₀
160	280	74	738	1310	1200	1400	22.65	23036 K +H 3036	206.1	248.9	109	30	2.1	206	189	268	8	2.1	0.24	2.8	4.2	2.8
	300	96	1080	1830	900	1200	29.2	23136 K +H 3136	208.5	260.9	131	30	3	208	191	286	8	2.5	0.30	2.3	3.4	2.2
	320	86	1038	1590	1100	1300	38.9	22236 K+H 3136	215.7	280.1	131	30	4	215	191	302	18	3	0.25	2.7	3.9	2.6
	320	112	1315	2170	850	1100	48.9	23236 K +H 2336	213.7	274.3	161	30	4	213	195	302	22	3	0.33	2.0	3.0	2.0
	380	126	1420	2270	700	900	81.0	22336 K+H 2336	240.8	336.5	161	30	4	240	195	362	8	3	0.38	1.8	2.6	1.7

170	290	75	775	1380	1100	1400	22.65	23038 K +H 3038	215.2	260	112	31	2.1	215	199	278	9	2.1	0.23	2.9	4.3	2.8
	320	104	1232	2120	850	1100	42.8	23138 K +H 3138	222.6	279.2	141	31	3	222	202	306	9	2.5	0.30	2.2	3.3	2.2
	340	92						22238 K+H 3138					4
	340	120	1490	2490	800	1100	57.6	23238 K +H 2338	227.7	291.6	169	31	4	227	206	322	21	3	0.33	2.0	3.0	2.0
	400	132	1570	2530	670	850	92.5	22338 K+H 2338	255	328.4	169	31	5	255	206	378	9	4	0.36	1.8	2.7	1.8

180	310	82	915	1650	1000	1300	30.4	23040 K +H 3040	228.5	276.7	120	32	2.1	228	210	298	9	2.1	0.24	2.8	4.2	2.8
	340	112	1418	2460	800	1000	43.9	23140 K +H 3140	235.6	295.5	150	32	3	235	212	326	9	2.5	0.31	2.2	3.3	2.2
	360	98						22240 K+H 3140					4
	360	128	1650	2790	750	1000	69.4	23240 K +H 2340	240.7	307.8	176	32	4	240	216	342	19	3	0.34	2.0	3.0	2.0
	420	138	1680	2720	630	800	108	22340 K+H 2340	267.4	371.3	176	32	5	267	216	398	9	4	0.38	1.8	2.7	1.7

200	340	90	1090	1990	950	1200	40.9	23044 K +H 3044	252.9	305.8	126	35	3	252	231	326	9	2.5	0.24	2.9	4.3	2.8
	370	120	1612	2820	700	950	62.7	23144 K +H 3144	258	323.7	161	35	4	258	233	352	9	3	0.30	2.3	3.4	2.2
	400	108						22244 K+H 3144					4
	400	144	2125	3620	670	900	95.5	23244 K +H 2344	263.6	340.2	186	35	4	263	236	382	10	3	0.34	2.0	2.9	1.9
	460	145	1900	3200	560	700	137	22344 K+H 2344	295.2	406.1	186	35	5	295	236	438	9	4	0.35	1.9	2.8	1.9

220	360	92	1160	2160	850	1100	42.4	23048 K +H 3048	271	325	133	37	3	271	251	346	11	2.5	0.23	3.0	4.4	2.9
	400	128	1838	3220	670	850	89.7	23148 K+H 3148	278.4	350.6	172	37	4	278	254	382	11	3	0.30	2.3	3.4	2.2
	440	120						22248 K+H 3148					4
	440	160	2558	4490	630	800	127.3	23248 K+H 2348	289.6	372.5	199	37	4	289	257	422	6	3	0.35	2.0	2.9	1.9
	500	155	1950	3250	500	630	173	22348 K+H 2348	322.2	440.9	199	37	5	322	257	478	11	4	0.35	1.9	2.8	1.9

240	400	104	1458	2770	800	950	61.2	23052 K +H 3052	297.9	358.1	145	37	4	297	272	382	11	3	0.23	2.9	4.3	2.8
	440	144	2270	4070	600	800	109	23152 K+H 3152	306.5	385.2	190	39	4	306	276	422	11	3	0.30	2.2	3.3	2.2
	480	130						22252 K+H 3152					5
	480	174						23252 K+H 2352					5
	540	165	2480	4190	480	600	214	22352 K+H 2352	351	446.5	211	39	6	351	278	512	11	5	0.34	2.0	2.9	1.9

260	420	106	1580	3000	700	900	66.9	23056 K +H 3056	315	379.4	152	41	4	315	292	402	12	3	0.22	3.0	4.5	2.9
	460	146	2370	4290	560	750	117	23156 K+H 3156	324.8	406.1	195	41	5	324	296	438	12	4	0.29	2.3	3.5	2.3
	500	130						22256 K+H 3156					5
	500	176						23256 K+H 2356					5
	580	175	2730	4650	450	560	265	22356 K+H 2356	355	431.1	224	41	6	355	299	552	12	5	0.34	2.0	3.0	1.9

280	460	118	1910	3690	670	850	91.9	23060 K+H 3060	344	414.4	168	42	4	344	313	442	12	3	0.23	3.0	4.4	2.9
	500	160	2190	4420	400	500	162	23160 K+H 3160	—	—	208	40	5	—	318	478	12	4	0.32	2.1	3.1	2.0
	540	140	2070	3450	450	560	163	22260 K+H 3160	378	464.2	208	40	5	378	318	518	32	4	0.28	2.4	3.6	2.4
	540	192						23260 K+H 3260

300	480	121						23064 K+H 3064					4
	540	176						23164 K+H 3164					5
	580	208						23264 K+H 3264					5

320	520	133						23068 K+H 3068					4
	580	190						23168 K+H 3168					5
	620	224						23268 K+H 3268					6

340	540	134						23072 K+H 3072					5
	600	192						23172 K+H 3172					5
	650	232						23272 K+H 3272					6

360	560	135						23076 K+H 3076					5
	620	194						23176 K+H 3176					5
	680	240						23276 K+H 3276					6

380	600	148						23080 K+H 3080					5
	650	200						23180 K+H 3180					6
	720	256						23280 K+H 3280					6

400	620	150						23084 K+H 3084					5
	700	224						23184 K+H 3184					6
	760	272						23284 K+H 3284					7.5

410	650	157						23088 K+H 3088					6
	720	226						23188 K+H 3188					6
	790	280						23288 K+H 3288					7.5

430	680	163						23092 K+H 3092					6
	760	240						23192 K+H 3192					7.5
	830	296						23292 K+H 3292					7.5

450	700	165						23096 K+H 3096					6
	790	248						23196 K+H 3196					7.5
	870	310						23296 K+H 3296					7.5

470	720	167						230/500 K+H 30/500					6
	830	264						231/500 K+H 31/500					7.5
	920	336						232/500 K+H 32/500					7.5

<- 上一项下一项 ->
