圆柱滚子轴承

径向当量载荷

圆柱滚子轴承
径向当量动载荷：P_r＝F_r对轴向承载圆柱滚子轴承 2、3系列：　　　　　　　　　　　　0≤F_a/F_r≤0.12时，P_r＝F_r+0.3F_a 0.12≤F_a/F_r≤0.3时，P_r＝0.94F_r+0.8F_a 22、23系列： 0≤F_a/F_r≤0.18时，P_r＝F_r+0.2F_a 0.18≤F_a/F_r≤0.3时，P_r＝0.94F_r+0.53F_a 径向当量静载荷：P_0r＝F_r 内、外圈均带挡边的单列圆柱滚子轴承，承受轴向载荷的大小，与所承受径向载荷的大小及润滑方法有关，允许最大轴向载荷为：式中 F_ap—— 允许的最大轴向载荷，N； C_0r—— 轴承的基本额定静载荷，N； K—— 与轴承尺寸系列有关的系数，对于2、3系列K＝0.2，对于22、23系列K＝0.16； n_g—— 轴承承受纯径向载荷时的极限转速，r/min，当F_r＞0.1C_r时，需将尺寸表中的极限转速乘以降低系数； n—— 轴承实际工作转速，r/min 按上述公式确定的轴向载荷可使0级轴承在下列条件下正常工作轴承温升：油润滑时55℃，脂润滑时40℃。轴承最高温度：90℃(所使用的油粘度ν₅₀＝30mm²/s脂滴点为170℃) 若轴向载荷是间歇作用时，允许轴向载荷提高1倍，短暂作用时可提高2倍型号后带E的为加强型圆柱滚子轴承，是经优化设计的结构，滚子数量较多，较长且直径较大，载荷能力高，应优先采用

圆柱滚子轴承

径向当量动载荷：P_r＝F_r对轴向承载圆柱滚子轴承

2、3系列：　　　　　　　　　　　　0≤F_a/F_r≤0.12时，P_r＝F_r+0.3F_a

0.12≤F_a/F_r≤0.3时，P_r＝0.94F_r+0.8F_a

22、23系列： 0≤F_a/F_r≤0.18时，P_r＝F_r+0.2F_a

0.18≤F_a/F_r≤0.3时，P_r＝0.94F_r+0.53F_a

径向当量静载荷：P_0r＝F_r

内、外圈均带挡边的单列圆柱滚子轴承，承受轴向载荷的大小，与所承受径向载荷的大小及润滑方法有关，允许最大轴向载荷为：

式中 F_ap—— 允许的最大轴向载荷，N；

C_0r—— 轴承的基本额定静载荷，N；

K—— 与轴承尺寸系列有关的系数，对于2、3系列K＝0.2，对于22、23系列K＝0.16；

n_g—— 轴承承受纯径向载荷时的极限转速，r/min，当F_r＞0.1C_r时，需将尺寸表中的极限转速乘以降低系数；

n—— 轴承实际工作转速，r/min

按上述公式确定的轴向载荷可使0级轴承在下列条件下正常工作

轴承温升：油润滑时55℃，脂润滑时40℃。轴承最高温度：90℃(所使用的油粘度ν₅₀＝30mm²/s脂滴点为170℃)

若轴向载荷是间歇作用时，允许轴向载荷提高1倍，短暂作用时可提高2倍

型号后带E的为加强型圆柱滚子轴承，是经优化设计的结构，滚子数量较多，较长且直径较大，载荷能力高，应优先采用

圆柱滚子轴承(一)(GB/T283-2007)

轴径15～60

圆柱滚子轴承(GB/T 283—2007)

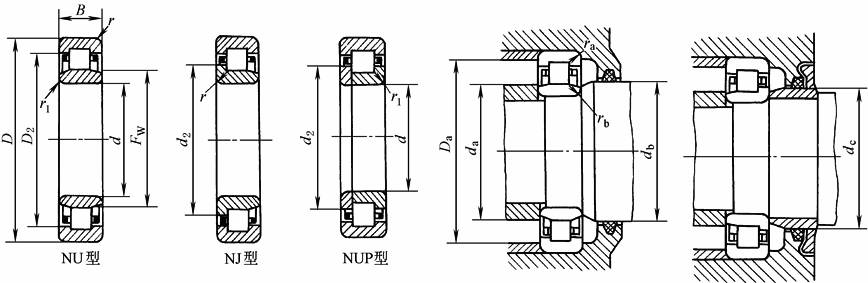

符号含义与应用： NU—内圈无挡边 NJ—内圈单挡边 NUP—内圈单挡边并带平挡圈	大多为单列，是可分离型，安装、拆卸比较方便，一般只能承受纯径向载荷，与相同尺寸的深沟球轴承相比，有较大承受径向载荷的能力，但要求轴和轴承座孔加工精度高，内、外圈轴线偏角误差允许2'～4'，用于刚性较大的轴。允许轴向无挡边方向有不大的位移，内、外圈有挡边的一面可承受一定量的轴向载荷。NU型不能限制轴或外壳的轴向位移，不能承受轴向载荷，常用作游动支承，NJ常成对使用。

圆柱滚子轴承(GB/T 283—2007)

符号含义与应用：

NU—内圈无挡边

NJ—内圈单挡边

NUP—内圈单挡边并带平挡圈

大多为单列，是可分离型，安装、拆卸比较方便，一般只能承受纯径向载荷，与相同尺寸的深沟球轴承相比，有较大承受径向载荷的能力，但要求轴和轴承座孔加工精度高，内、外圈轴线偏角误差允许2'～4'，用于刚性较大的轴。允许轴向无挡边方向有不大的位移，内、外圈有挡边的一面可承受一定量的轴向载荷。NU型不能限制轴或外壳的轴向位移，不能承受轴向载荷，常用作游动支承，NJ常成对使用。

基本尺寸/mm				基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号			其他尺寸/mm				安装尺寸/mm
d	D	B	F_W	C_r	C_0r	脂	油	W≈	NU型	NJ型	NUP型	d₂	D₂	r min	r₁ min	d_a max	d_a min	d_b min	d_c min	D_a max	r_a max	r_b max
15	35	11	20	7.98	5.5	15000	19000	—	NU 202	NJ 202	—	22	26.4	0.6	0.3	—	17	21	23	31	0.6	0.3
	35	11	19.3						NU 202E	NJ 202E	—			0.6	0.3						0.6	0.3

17	40	12	22.9	9.12	7.0	14000	18000	—	NU 203	NJ 203	NUP 203	25.5	30.9	0.6	0.3	—	19	24	27	36	0.6	0.3
	40	12	22.1						NU 203E	NJ 203E				0.6	0.3						0.6	0.3
	47	14	24.2						NU 303E	NJ 303E				1	0.6						1	0.6

20	47	14	26.5	25.8	24.0	12000	16000	0.117	NU 204 E	NJ 204 E	NUP 204 E	29.7	38.5	1	0.6	26	24	29	32	42	1	0.6
	47	14	27						NU 204	NJ 204	NUP 204			1	0.6						1	0.6
	47	18	26.5	30.8	30.0	12000	16000	0.149	NU 2204 E	NJ 2204 E	NUP 2204 E	29.7	38.5	1	0.6	26	24	29	32	42	1	0.6
	47	18	27						NU 2204	NJ 2204	NUP 2204			1	0.6						1	0.6
	52	15	27.5	29.0	25.5	11000	15000	0.155	NU 304 E	NJ 304 E	NUP 304 E	31.2	42.3	1.1	0.6	27	24	30	33	45.5	1.1	0.6
	52	15	28.5						NU 304	NJ 304	NUP 304			1.1	0.6						1.1	0.6
	52	21	27.5	39.2	37.5	10000	14000	0.216	NU 2304 E	NJ 2304 E	NUP 2304 E	29.7	38.5	1.1	0.6	27	24	30	33	45.5	1.1	0.6
	52	21	28.5						NU 2304	NJ 2304	NUP 2304			1.1	0.6						1.1	0.6

25	47	12	30.5	11.0	10.2	11000	15000	0.1	NU 1005	—	—	—	38.8	0.6	0.3	30	27	32	—	43	0.6	0.3
	52	15	31.5	27.5	26.8	11000	14000	0.14	NU 205 E	NJ 205 E	NUP 205 E	34.7	43.5	1	0.6	31	29	34	37	47	1	0.6
	52	15	32						NU 205	NJ 205	NUP 205			1	0.6						1	0.6
	52	18	31.5	32.8	33.8	11000	14000	0.168	NU 2205 E	NJ 2205 E	NUP 2205 E	34.7	43.5	1	0.6	31	29	34	37	47	1	0.6
	52	18	32						NU 2205	NJ 2205	NUP 2205			1	0.6						1	0.6
	62	17	34	38.5	35.8	9000	12000	0.251	NU 305 E	NJ 305 E	NUP 305 E	38.1	50.4	1.1	1.1	33	31.5	37	40	55.5	1.1	1.1
	62	17	35						NU 305	NJ 305	NUP 305			1.1	1.1						1.1	1.1
	62	24	34	53.2	54.5	9000	12000	0.355	NU 2305 E	NJ 2305 E	NUP 2305 E	38.1	50.4	1.1	1.1	33	31.5	37	40	55.5	1.1	1.1
	62	24	35						NU 2305	NJ 2305	NUP 2305			1.1	1.1						1.1	1.1

30	55	13	36.5	13.0	12.8	9500	12000	0.12	NU 1006	—	—	—	45.6	1	0.6	35	34	38	—	50	1	0.6
	62	16	37.5	36.0	35.5	8500	11000	0.214	NU 206 E	NJ 206 E	NUP 206 E	41.3	52.3	1	0.6	37	34	40	44	57	1	0.6
	62	16	38.5						NU 206	NJ 206	NUP 206			1	0.6						1	0.6
	62	20	37.5	45.5	48.0	8500	11000	0.268	NU 2206 E	NJ 2206 E	NUP 2206 E	41.3	52.3	1	0.6	37	34	40	44	57	1	0.6
	62	20	38.5						NU 2206	NJ 2206	NUP 2206			1	0.6						1	0.6
	72	19	40.5	49.2	48.2	8000	10000	0.377	NU 306 E	NJ 306 E	NUP 306 E	45	58.6	1.1	1.1	40	36.5	44	48	65.5	1.1	1.1
	72	19	42						NU 306	NJ 306	NUP 306			1.1	1.1						1.1	1.1
	72	27	40.5	70.0	75.5	8000	10000	0.538	NU 2306 E	NJ 2306 E	NUP 2306 E	45	58.6	1.1	1.1	40	36.5	44	48	65.5	1.1	1.1
	72	27	42						NU 2306	NJ 2306	NUP 2306			1.1	1.1						1.1	1.1
	90	23	45	57.2	53.0	7000	9000	0.73	NU 406	NJ 406	NUP 406	50.5	65.8	1.5	1.5	44	38	47	52	82	1.5	1.5

35	62	14	42	19.5	18.8	8500	11000	0.16	NU 1007	—	—	—	54.5	1	0.6	41	39	44	—	57	1	0.6
	72	17	44	46.5	48.0	7500	9500	0.311	NU 207 E	NJ 207 E	NUP 207 E	48.3	60.5	1.1	0.6	43	39	46	50	65.5	1.1	0.6
	72	17	45						NU 207	NJ 207	NUP 207			1.1	0.6						1.1	0.6
	72	23	43.8						NU 2207	NJ 2207	NUP 2207			1.1	0.6						1.1	0.6
	72	23	44	57.5	63.0	7500	9500	0.414	NU 2207 E	NJ 2207 E	NUP 2207 E	48.3	60.5	1.1	0.6	43	39	46	50	65.5	1.1	0.6
	80	21	46.2	62.0	63.2	7000	9000	0.501	NU 307 E	NJ 307 E	NUP 307 E	51.1	66.3	1.5	1.1	45	41.5	48	53	72	1.5	1.1
	80	21	46.2						NU 307	NJ 307	NUP 307			1.5	1.1						1.5	1.1
	80	31	46.2	87.5	98.2	7000	9000	0.738	NU 2307 E	NJ 2307 E	NUP 2307 E	51.1	66.3	1.5	1.1	45	41.5	48	53	72	1.5	1.1
	80	31	46.2						NU 2307	NJ 2307	NUP 2307			1.5	1.1						1.5	1.1
	100	25	53	70.8	68.2	6000	7500	0.94	NU 407	NJ 407	NUP 407	59	75.3	1.5	1.5	52	43	55	61	92	1.5	1.5

40	68	15	47	21.2	22.0	7500	9500	0.22	NU 1008	—	—	—	57.6	1	0.6	46	44	49	—	63	1	0.6
	80	18	49.5	51.5	53.0	7000	9000	0.394	NU 208 E	NJ 208 E	NUP 208 E	54.2	67.6	1.1	1.1	49	46.5	52	56	73.5	1.1	1.1
	80	18	50						NU 208	NJ 208	NUP 208			1.1	1.1						1.1	1.1
	80	23	49.5	67.5	75.2	7000	9000	0.507	NU 2208 E	NJ 2208 E	NUP 2208 E	54.2	67.6	1.1	1.1	49	46.5	52	56	73.5	1.1	1.1
	80	23	50						NU 2208	NJ 2208	NUP 2208			1.1	1.1						1.1	1.1
	90	23	52	76.8	77.8	6300	8000	0.68	NU 308 E	NJ 308 E	NUP 308 E	57.7	75.4	1.5	1.5	51	48	55	60	82	1.5	1.5
	90	23	53.5						NU 308	NJ 308	NUP 308			1.5	1.5						1.5	1.5
	90	33	52	105	118	6300	8000	0.974	NU 2308 E	NJ 2308 E	NUP 2308 E	57.7	75.4	1.5	1.5	51	48	55	60	82	1.5	1.5
	90	33	53.						NU 2308	NJ 2308	NUP 2308			1.5	1.5						1.5	1.5
	110	27	58	90.5	89.8	5600	7000	1.25	NU 408	NJ 408	NUP 408	64.8	83.3	2	2	57	49	60	67	101	2	2

45	75	16	52.5	23.2	23.8	6500	8500	0.26	NU 1009	—	—	—	63.9	1	0.6	52	49	54	—	70	1	0.6
	85	19	54.5	58.5	63.8	6300	8000	0.45	NU 209 E	NJ 209 E	NUP 209 E	59.2	72.6	1.1	1.1	54	51.5	57	61	78.5	1.1	1.1
	85	19	55						NU 209	NJ 209	NUP 209			1.1	1.1						1.1	1.1
	85	23	54.5	71.0	82.0	6300	8000	0.55	NU 2209 E	NJ 2209 E	NUP 2209 E	59.2	72.6	1.1	1.1	54	51.5	57	61	78.5	1.1	1.1
	85	23	55						NU 2209	NJ 2209	NUP 2209			1.1	1.1						1.1	1.1
	100	25	58.5	93.0	98.0	5600	7000	0.93	NU 309 E	NJ 309 E	NUP 309 E	64.7	83.6	1.5	1.5	57	53	60	66	92	1.5	1.5
	100	25	58.5						NU 309	NJ 309	NUP 309			1.5	1.5						1.5	1.5
	100	36	58.5	130	152	5600	7000	1.34	NU 2309 E	NJ 2309 E	NUP 2309 E	64.7	83.6	1.5	1.5	57	53	60	66	92	1.5	1.5
	100	36	58.5						NU 2309	NJ 2309	NUP 2309			1.5	1.5						1.5	1.5
	120	29	64.5	102	100	5000	6300	1.8	NU 409	NJ 409	NUP 409	71.8	91.4	2	2	63	54	66	74	111	2	2

50	80	16	57.5	25.0	27.5	6300	8000	—	NU 1010	—	—	—	68.9	1	0.6	57	54	59	—	75	1	0.6
	90	20	59.5	61.2	69.2	6000	7500	0.505	NU 210 E	NJ 210 E	NUP 210 E	64.2	77.6	1.1	1.1	58	56.5	62	67	83.5	1.1	1.1
	90	23	60.4						NU 210	NJ 210	NUP 210			1.1	1.1						1.1	1.1
	90	23	59.5	74.2	88.8	6000	7500	0.59	NU 2210 E	NJ 2210 E	NUP 2210 E	64.2	77.6	1.1	1.1	58	56.5	62	67	83.5	1.1	1.1
	90	23	60.4						NU 2210	NJ 2210	NUP 2210			1.1	1.1						1.1	1.1
	110	27	65	105	112	5300	6700	1.2	NU 310 E	NJ 310 E	NUP 310 E	71.2	91.7	2	2	63	59	67	73	101	2	2
	110	27	65						NU 310	NJ 310	NUP 310			2	2						2	2
	110	40	65	155	185	5300	6700	1.79	NU 2310 E	NJ 2310 E	NUP 2310 E	71.2	91.7	2	2	63	59	67	73	101	2	2
	110	40	65						NU 2310	NJ 2310	NUP 2310			2	2						2	2
	130	31	70.8	120	120	4800	6000	2.3	NU 410	NJ 410	NUP 410	78.8	101	2.1	2.1	69	61	73	81	119	2.1	2.1

55	90	18	64.5	35.8	40.0	5600	7000	0.45	NU 1011	—	—	—	79	1.1	1	63	60	66	—	83.5	1.1	1
	100	21	66	80.2	95.5	5300	6700	0.68	NU 211 E	NJ 211 E	NUP 211 E	70.9	86.2	1.5	1.1	65	61.5	68	73	92	1.5	1.1
	100	21	66.5						NU 211	NJ 211	NUP 211			1.5	1.1						1.5	1.1
	100	25	66	94.8	118	5300	6700	0.81	NU 2211 E	NJ 2211 E	NUP 2211 E	70.9	86.2	1.5	1.1	65	61.5	68	73	92	1.5	1.1
	100	25	66.5						NU 2211	NJ 2211	NUP 2211			1.5	1.1						1.5	1.1
	120	29	70.5	128	138	4800	6000	1.53	NU 311 E	NJ 311 E	NUP 311 E	77.4	100.6	2	2	69	64	72	80	111	2	2
	120	29	70.5						NU 311	NJ 311	NUP 311			2	2						2	2
	120	43	70.5	190	228	4800	6000	2.28	NU 2311 E	NJ 2311 E	NUP 2311 E	77.4	100.6	2	2	69	64	72	80	111	2	2
	120	43	70.5						NU 2311	NJ 2311	NUP 2311			2	2						2	2
	140	33	77.2	128	132	4300	5300	2.8	NU 411	NJ 411	NUP 411	85.2	108	2.1	2.1	76	66	79	87	129	2.1	2.1

60	95	18	69.5	38.5	45.0	5300	6700	0.48	NU 1012	—	—	—	81.6	1.1	1	68	65	71	—	88.5	1.1	1
	110	22	72	89.8	102	5000	6300	0.86	NU 212 E	NJ 212 E	NUP 212 E	77.7	95.8	1.5	1.5	71	68	75	80	102	1.5	1.5
	110	22	73.5						NU 212	NJ 212	NUP 212			1.5	1.5						1.5	1.5
	110	28	72	122	152	5000	6300	1.12	NU 2212 E	NJ 2212 E	NUP 2212 E	77.7	95.8	1.5	1.5	71	68	75	80	102	1.5	1.5
	110	28	73.5						NU 2212	NJ 2212	NUP 2212			1.5	1.5						1.5	1.5
	130	31	77	142	155	4500	5600	1.87	NU 312 E	NJ 312 E	NUP 312 E	84.3	109.9	2.1	2.1	75	71	79	86	119	2.1	2.1
	130	31	77						NU 312	NJ 312	NUP 312			2.1	2.1						2.1	2.1
	130	46	77	212	260	4500	5600	2.81	NU 2312 E	NJ 2312 E	NUP 2312 E	84.3	109.9	2.1	2.1	75	71	79	86	119	2.1	2.1
	130	46	77						NU 2312	NJ 2312	NUP 2312			2.1	2.1						2.1	2.1
	150	35	83	155	162	4000	5000	3.4	NU 412	NJ 412	NUP 412	91.8	116	2.1	2.1	82	71	85	94	139	2.1	2.1
注：重量以 NJ 型为主。

轴径65～110

圆柱滚子轴承 (GB/T 283—2007)

符号含义与应用： NU—内圈无挡边 NJ—内圈单挡边 NUP—内圈单挡边并带平挡圈	大多为单列，是可分离型，安装、拆卸比较方便，一般只能承受纯径向载荷，与相同尺寸的深沟球轴承相比，有较大承受径向载荷的能力，但要求轴和轴承座孔加工精度高，内、外圈轴线偏角误差允许2'～4'，用于刚性较大的轴。允许轴向无挡边方向有不大的位移，内、外圈有挡边的一面可承受一定量的轴向载荷。NU型不能限制轴或外壳的轴向位移，不能承受轴向载荷，常用作游动支承，NJ常成对使用。

圆柱滚子轴承 (GB/T 283—2007)

符号含义与应用：

NU—内圈无挡边

NJ—内圈单挡边

NUP—内圈单挡边并带平挡圈

基本尺寸/mm				基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号			其他尺寸/mm				安装尺寸/mm
d	D	B	F_W	C_r	C_0r	脂	油	W≈	NU型	NJ型	NUP型	d₂	D₂	r min	r₁ min	d_a max	d_a min	d_b min	d_c min	D_a max	r_a max	r_b max
65	100	18	74.5	39	46.5	4800	6000	0.51	NU 1013	NJ 1013	—	—	86.6	1.1	1	73	70	76	—	93.5	1.1	1
	120	23	78.5	102	118	4500	5600	1.08	NU 213 E	NJ 213 E	NUP 213 E	84.6	104	1.5	1.5	77	73	81	87	112	1.5	1.5
	120	23	79.6						NU 213	NJ 213	NUP 213			1.5	1.5						1.5	1.5
	120	31	78.5	142	180	4500	5600	1.48	NU 2213 E	NJ 2213 E	NUP2213 E	84.6	104	1.5	1.5	77	73	81	87	112	1.5	1.5
	120	31	79.6						NU 2213	NJ 2213	NUP 2213			1.5	1.5						1.5	1.5
	140	33	82.5	170	188	4000	5000	2.31	NU 313 E	NJ 313 E	NUP 313 E	90.6	118.8	2.1	2.1	81	76	85	93	129	2.1	2.1
	140	33	83.5						NU 313	NJ 313	NUP 313			2.1	2.1						2.1	2.1
	140	48	82.5	235	285	4000	5000	3.34	NU 2313 E	NJ 2313 E	NUP 2313 E	90.6	118.8	2.1	2.1	81	76	85	93	129	2.1	2.1
	140	48	83.5						NU 2313	NJ 2313	NUP 2313			2.1	2.1						2.1	2.1
	160	37	89.5	170	178	3800	4800	4	NU 413	NJ 413	NUP 413	98.5	124	2.1	2.1	88	76	91	100	149	2.1	2.1

70	110	20	80	47.5	57.0	4800	6000	0.71	NU 1014	NJ 1014	—	—	95.4	1.1	1	78	75	82	—	103.5	1.1	1
	125	24	83.5	112	135	4300	5300	1.2	NU 214 E	NJ 214 E	NUP 214 E	89.6	109	1.5	1.5	82	78	86	92	117	1.5	1.5
	125	24	84.5						NU 214	NJ 214	NUP 214			1.5	1.5						1.5	1.5
	125	31	83.5	148	192	4300	5300	1.56	NU 2214 E	NJ 2214 E	NUP 2214 E	89.6	109	1.5	1.5	82	78	86	92	117	1.5	1.5
	125	31	84.5						NU 2214	NJ 2214	NUP 2214			1.5	1.5						1.5	1.5
	150	35	89	195	220	3800	4800	2.86	NU 314 E	NJ 314 E	NUP 314 E	97.5	127	2.1	2.1	87	81	92	100	139	2.1	2.1
	150	35	90						NU 314	NJ 314	NUP 314			2.1	2.1						2.1	2.1
	150	51	89	260	320	3800	4800	4.1	NU 2314 E	NJ 2314 E	NUP 2314 E	97.5	127	2.1	2.1	87	81	92	100	139	2.1	2.1
	150	51	90						NU 2314	NJ 2314	NUP 2314			2.1	2.1						2.1	2.1
	180	42	100	215	232	3400	4300	5.9	NU 414	NJ 414	NUP 414	110	139	3	3	99	83	102	112	167	3	3

75	115	20	85	51.5	61.2	4500	5600	0.74	NU 1015	NJ 1015	—	—	101	1.1	1	83	80	87	—	108.5	1.1	1
	130	25	88.5	125	155	4000	5000	1.32	NU 215 E	NJ 215 E	NUP 215 E	94.6	114	1.5	1.5	87	83	90	96	122	1.5	1.5
	130	25	88.5						NU 215	NJ 215	NUP 215			1.5	1.5						1.5	1.5
	130	31	88.5	155	205	4000	5000	1.64	NU 2215 E	NJ 2215 E	NUP 2215 E	94.6	114	1.5	1.5	87	83	90	96	122	1.5	1.5
	130	31	88.5						NU 2215	NJ 2215	NUP 2215			1.5	1.5						1.5	1.5
	160	37	95	228	260	3600	4500	3.43	NU 315 E	NJ 315 E	NUP 315 E	104.2	136.5	2.1	2.1	93	86	97	106	149	2.1	2.1
	160	37	95.5						NU 315	NJ 315	NUP 315			2.1	2.1						2.1	2.1
	160	55	95						NU 2315E	NJ 2315E	NUP 2315E			2.1	2.1						2.1	2.1
	160	55	95.5	245	308	3600	4500	5.4	NU 2315	NJ 2315	NUP 2315	104	129	2.1	2.1	93	86	98	107	149	2.1	2.1
	190	45	104.5	250	272	3200	4000	7.1	NU 415	NJ 415	NUP 415	116	147	3	3	103	88	107	118	177	3	3

80	125	22	91.5	59.2	77.8	4300	5300	1	NU 1016	NJ 1016	—	—	109	1.1	1	90	85	94	—	118.5	1.1	1
	140	26	95.3	132	165	3800	4800	1.58	NU 216 E	NJ 216 E	NUP 216 E	101.1	123.1	2	2	94	89	97	104	131	2	2
	140	26	95.3						NU 216	NJ 216	NUP 216			2	2						2	2
	140	33	95.3	178	242	3800	4800	2.05	NU 2216 E	NJ 2216 E	NUP 2216 E	101.1	123.1	2	2	94	89	97	104	131	2	2
	140	33	95.3						NU 2216	NJ 2216	NUP 2216			2	2						2	2
	170	39	101	245	282	3400	4300	4.05	NU 316 E	NJ 316 E	NUP 316 E	110.1	144.2	2.1	2.1	99	91	105	114	159	2.1	2.1
	170	39	103						NU 316	NJ 316	NUP 316			2.1	2.1						2.1	2.1
	170	58	101						NU 2316E	NJ 2316E	NUP 2316E			2.1	2.1						2.1	2.1
	170	58	103	258	328	3400	4300	6.4	NU 2316	NJ 2316	NUP 2316	111	136	2.1	2.1	99	91	106	114	159	2.1	2.1
	200	48	110	285	315	3000	3800	8.3	NU 416	NJ 416	NUP 416	122	156	3	3	109	93	112	124	187	3	3

85	130	22	96.5	64.5	81.6	4000	5000	1.05	NU 1017	NJ 1017	—	—	114	1.1	1	95	90	99	—	123.5	1.1	1
	150	28	100.5	158	192	3600	4500	2	NU 217 E	NJ 217 E	NUP 217 E	107.1	131.7	2	2	99	94	104	110	141	2	2
	150	28	101.8						NU 217	NJ 217	NUP 217			2	2						2	2
	150	36	100.5	205	272	3600	4500	2.58	NU 2217 E	NJ 2217 E	NUP 2217 E	107.1	131.7	2	2	99	94	104	110	141	2	2
	150	36	101.8						NU 2217	NJ 2217	NUP 2217			2	2						2	2
	180	41	108	280	332	3200	4000	4.82	NU 317 E	NJ 317 E	NUP 317 E	117.4	153	3	3	106	98	110	119	167	3	3
	180	41	108						NU 317	NJ 317	NUP 317			3	3						3	3
	180	60	108						NU 2317E	NJ 2317E	NUP 2317E			3	3						3	3
	180	60	108	295	380	3200	4000	7.4	NU 2317	NJ 2317	NUP 2317	117	144	3	3	106	98	111	120	167	3	3
	210	52	113	312	345	2800	3600	9.8	NU 417	NJ 417	NUP 417	126	162	4	4	111	101	115	128	194	4	4

90	140	24	103	74.0	94.8	3800	4800	1.36	NU 1018	NJ 1018	—	—	122	1.5	1.1	101	96.5	106	—	132	1.5	1.1
	160	30	107	172	215	3400	4300	2.44	NU 218 E	NJ 218 E	NUP 218 E	113.9	140	2	2	105	99	109	116	151	2	2
	160	30	107						NU 218	NJ 218	NUP 218			2	2						2	2
	160	40	107	230	312	3400	4300	3.26	NU 2218 E	NJ 2218 E	NUP 2218 E	113.9	140	2	2	105	99	109	116	151	2	2
	160	40	107						NU 2218	NJ 2218	NUP 2218			2	2						2	2
	190	43	113.5	298	348	3000	3800	5.59	NU 318 E	NJ 318 E	NUP 318 E	123.7	161.9	3	3	111	103	117	127	177	3	3
	190	43	115						NU 318	NJ 318	NUP 318			3	3						3	3
	190	64	113.5						NU 2318E	NJ 2318E	NUP 2318E			3	3						3	3
	190	64	115	310	395	3000	3800	8.4	NU 2318	NJ 2318	NUP 2318	125	153	3	3	111	103	118	128	177	3	3
	225	54	123.5	352	392	2400	3200	11	NU 418	NJ 418	NUP 418	137	175	4	4	122	106	125	139	209	4	4

95	145	24	108	75.5	98.5	3600	4500	1.4	NU 1019	NJ 1019	—	—	127	1.5	1.1	106	101.5	111	—	137	1.5	1.1
	170	32	112.5	208	262	3200	4000	2.96	NU 219 E	NJ 219 E	NUP 219 E	120.2	148.9	2.1	2.1	111	106	116	123	159	2.1	2.1
	170	32	113.5						NU 219	NJ 219	NUP 219			2.1	2.1						2.1	2.1
	170	43	112.5	275	368	3200	4000	3.97	NU 2219 E	NJ 2219 E	NUP 2219 E	120.2	148.9	2.1	2.1	111	106	116	123	159	2.1	2.1
	170	43	113.5						NU 2219	NJ 2219	NUP 2219			2.1	2.1						2.1	2.1
	200	45	121.5						NU 319 E	NJ 319 E	NUP 319E			3	3						3	3
	200	45	121.5	315	380	2800	3600	6.52	NU 319	NJ 319 E	NUP 319 E	131.7	169.9	3	3	119	108	124	134	187	3	3
	200	67	121.5	370	500	2800	3600	10.4	NU 2319 E	NJ 2319 E	NUP 2319 E	132	161	3	3	119	108	124	135	187	3	3
	200	67	121.5						NU 2319	NJ 2319	NUP 2319			3	3						3	3
	240	55	133.5	378	428	2200	3000	14	NU 419	NJ 419	NUP 419	147	185	4	4	132	111	136	149	224	4	4

100	150	24	113	78.0	102	3400	4300	1.5	NU 1020	—	—	—	132	1.5	1.1	111	106.5	116	—	142	1.5	1.1
	180	34	119	235	302	3000	3800	3.58	NU 220 E	NJ 220 E	NUP 220 E	127	157.2	2.1	2.1	117	111	122	130	169	2.1	2.1
	180	34	120						NU 220	NJ 220	NUP 220			2.1	2.1						2.1	2.1
	180	46	119	318	440	3000	3800	4.86	NU 2220 E	NJ 2220 E	NUP 2220 E	127	157.2	2.1	2.1	117	111	122	130	169	2.1	2.1
	180	46	120						NU 2220	NJ 2220	NUP 2220			2.1	2.1						2.1	2.1
	215	47	127.5	365	425	2600	3200	7.89	NU 320 E	NJ 320 E	NUP 320 E	139.1	182.3	3	3	125	113	132	143	202	3	3
	215	47	129.5						NU 320	NJ 320	NUP 320			3	3						3	3
	215	73	127.5						NU 2320 E	NJ 2320 E	NUP 2320 E			3	3						3	3
	215	73	129.5	415	558	2600	3200	13.5	NU 2320	NJ 2320	NUP 2320	140	172	3	3	125	113	132	143	202	3	3
	250	58	139	418	480	2000	2800	16	NU 420	NJ 420	NUP 420	153	194	4	4	137	116	141	156	234	4	4

105	160	26	119.5	91.5	122	3200	4000	1.9	NU 1021	—	—	—	140	2	1.1	118	112	122	—	151	2	1.1
	190	36	125						NU 221E	NJ 221E	NUP 221E			2.1	2.1						2.1	2.1
	190	36	126.8	185	235	2800	3600	4	NU 221	NJ 221	NUP 221	135	159	2.1	2.1	124	116	129	137	179	2.1	2.1
	225	49	135	322	392	2200	3000	—	NU 321	NJ 321	NUP 321	147	181	3	3	132	118	137	149	212	3	3
	260	60	144.5	508	602	1900	2600	—	NU 421	NJ 421	NUP 421	159	202	4	4	143	121	147	162	244	4	4
	225	49	133						NU 321E	NJ 321E	NUP 321E			3	3						3	3
	225	49	135						NU 321	NJ 321	NUP 321			3	3						3	3

110	170	28	125	115	155	3000	3800	2.3	NU 1022	—	—	131	149	2	1.1	124	116.5	128	—	161	2	1.1
	200	38	132.5	278	360	2600	3400	5.02	NU 222 E	NJ 222 E	NUP 222 E	141.3	174.1	2.1	2.1	130	121	135	144	189	2.1	2.1
	200	38	132.5						NU 222	NJ 222	NUP 222			2.1	2.1						2.1	2.1
	200	53	132.5	312	445	2600	3400	7.5	NU 2222	NJ 2222	NUP 2222	141	167	2.1	2.1	130	121	135	144	189	2.1	2.1
	240	50	143	352	428	2000	2800	11	NU 322	NJ 322	NUP 322	155	192	3	3	140	123	145	158	227	3	3
	240	80	143	535	740	2000	2800	17.5	NU 2322	NJ 2322	NUP 2322	155	201	3	3	140	123	145	158	227	3	3
	280	65	155	515	602	1800	2400	22	NU 422	NJ 422	NUP 422	171	216	4	4	153	126	157	173	264	4	4
	240	50	143						NU 322E	NJ 322E	NUP 322E			3	3						3	3
	200	53	132.5						NU 2222E	NJ 2222E	NUP 2222E			2.1	2.1						2.1	2.1
	240	80	143						NU 2322E	NJ 2322E	NUP 2322E			3	3						3	3
注：重量以 NJ 型为主。

轴径120～400

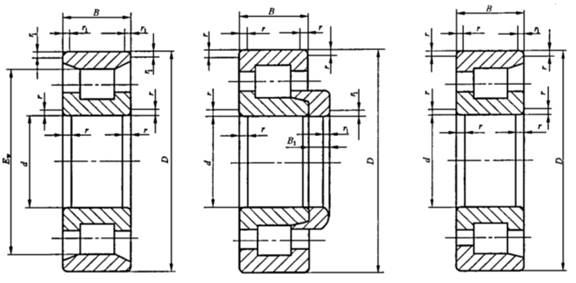

圆柱滚子轴承(GB/T 283—2007)

符号含义与应用： NU—内圈无挡边 NJ—内圈单挡边 NUP—内圈单挡边并带平挡圈	大多为单列，是可分离型，安装、拆卸比较方便，一般只能承受纯径向载荷，与相同尺寸的深沟球轴承相比，有较大承受径向载荷的能力，但要求轴和轴承座孔加工精度高，内、外圈轴线偏角误差允许2'～4'，用于刚性较大的轴。允许轴向无挡边方向有不大的位移，内、外圈有挡边的一面可承受一定量的轴向载荷。NU型不能限制轴或外壳的轴向位移，不能承受轴向载荷，常用作游动支承，NJ常成对使用。

圆柱滚子轴承(GB/T 283—2007)

符号含义与应用：

NU—内圈无挡边

NJ—内圈单挡边

NUP—内圈单挡边并带平挡圈

基本尺寸/mm				基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号			其他尺寸/mm				安装尺寸/mm
d	D	B	F_W	C_r	C_0r	脂	油	W≈	NU型	NJ型	NUP型	d₂	D₂	r min	r₁ min	d_a max	d_a min	d_b min	d_c min	D_a max	r_a max	r_b max
120	180	28	135	130	168	2600	3400	2.96	NU 1024	—	—	—	159	2	1.1	134	126.5	138	—	171	2	1.1
	215	40	143.5						NU 224	NJ 224	NUP 224			2.1	2.1						2.1	2.1
	215	40	143.5	322	422	2200	3000	6.11	NU 224 E	NJ 224 E	NUP 224 E	153	188.1	2.1	2.1	141	131	146	156	204	2.1	2.1
	215	58	143.5	345	522	2200	3000	9.5	NU 2224	NJ 2224	NUP 2224	153	180	2.1	2.1	141	131	146	156	204	2.1	2.1
	260	55	154	440	552	1900	2600	14	NU 324	NJ 324	NUP 324	168	209	3	3	151	133	156	171	247	3	3
	260	86	154	632	868	1900	2600	22.5	NU 2324	NJ 2324	NUP 2324	168	219	3	3	151	133	156	171	247	3	3
	310	72	170	642	772	1700	2200	30	NU 424	NJ 424	NUP 424	188	238	5	5	168	140	172	190	290	5	5
	260	55	154						NU 324 E	NJ 324 E	NUP 324E			3	3						3	3
	215	58	143.5						NU 2224E	NJ 2224E	NUP 2224E			2.1	2.1						2.1	2.1
	260	86	154						NU 2324E	NJ2324E	NUP 2324E			3	3						3	3

130	200	33	148	152	212	2400	3200	3.7	NU 1026	—	—	—	175	2	1.1	146	136.5	151	—	191	2	1.1
	230	40	153.5						NU 226E	NJ 226E	—			3	3						3	3
	230	40	156	258	352	2000	2800	7	NU 226	NJ 226	NUP 226	165	192	3	3	151	143	158	168	217	3	3
	230	64	156	368	552	2000	2800	11.5	NU 2226	NJ 2226	NUP 2226	—	—	3	3	151	143	158	168	217	3	3
	280	58	167	492	620	1700	2200	18	NU 326	NJ 326	NUP 326	182	225	4	4	164	146	169	184	264	4	4
	280	93	167	748	1060	1700	2200	28.5	NU 2326	NJ 2326	NUP 2326	182	236	4	4	164	146	169	184	264	4	4
	340	78	185	782	942	1500	1900	39	NU 426	NJ 426	NUP 426	—	—	5	5	183	150	187	208	320	5	5
	280	58	167						NU 326 E	NJ 326 E	NUP 326 E			4	4						4	4
	230	64	153.5						NU 2226 E	NJ 2226 E	NUP 2226 E			3	3						3	3
	280	93	167						NU 2326 E	NJ 2326 E	NUP 2326 E			4	4						4	4

140	210	33	158	158	220	2000	2800	4	NU 1028	—	—	—	185	2	1.1	156	146.5	161	—	201	2	1.1
	250	42	169						NU 228 E	NJ 228 E				3	3						3	3
	250	42	169	302	415	1800	2400	9.1	NU 228	NJ 228	NUP 228	179	208	3	3	166	153	171	182	237	3	3
	250	68	169	438	700	1800	2400	15	NU 2228	NJ 2228	NUP 2228	179	208	3	3	166	153	171	182	237	3	3
	300	62	180	545	690	1600	2000	22	NU 328	NJ 328	NUP 328	196	241	4	4	176	156	182	198	284	4	4
	300	102	180	825	1180	1600	2000	37	NU 2328	NJ 2328	NUP 2328	192	252	4	4	176	156	182	198	284	4	4
	360	82	196	845	1020	1400	1800	—	NU 428	NJ 428	NUP 428	—	—	5	5	195	160	200	222	340	5	5
	300	62	180						NU 328 E	NJ 328 E	NUP 328 E			4	4						4	4
	250	68	169						NU 2228 E	NJ 2228 E	NU P2228 E			3	3						3	3
	300	102	180						NU 2328 E	NJ 2328 E	NUP 2328 E			4	4						4	4

150	225	35	169.5	188	268	1900	2600	4.8	NU 1030	—	—	—	198	2.1	1.5	167	158	173	—	214	2.1	1.5
	270	45	182						NU 230E	NJ 230E	NUP 230E			3	3						3	3
	270	45	182	360	490	1700	2200	11	NU 230	NJ 230	NUP 230	193	225	3	3	179	163	184	196	257	3	3
	270	73	182	530	772	1700	2200	17	NU 2230	NJ 2230	NUP 2230	193	225	3	3	179	163	184	196	257	3	3
	320	65	193	595	765	1500	1900	26	NU 330	NJ 330	NUP 330	209	270	4	4	190	166	195	213	304	4	4
	320	108	193	930	1340	1500	1900	45	NU 2330	NJ 2330	NUP 2330	209	270	4	4	190	166	195	213	304	4	4
	380	85	209	912	1100	1300	1700	53	NU 430	NJ 430	NUP 430	—	—	5	5	210	170	216	237	360	5	5
	320	65	193						NU 330E	NJ 330E	NUP 330E			4	4						4	4
	270	73	182						NU 2230E	NJ 2230E	NUP 2230E			3	3						3	3
	320	108	193						NU 2330E	NJ 2330E	NUP 2330E			4	4						4	4

160	240	38	180	212	302	1800	2400	6	NU 1032	—	—	—	211	2.1	1.5	178	168	184	—	229	2.1	1.5
	290	48	195						NU 232E	NJ 232E	NUP 232E			3	3						3	3
	290	48	195	405	552	1600	2000	14	NU 232	NJ 232	NUP 232	206	250	3	3	192	173	197	210	277	3	3
	290	80	195	590	898	1600	2000	25	NU 2232	NJ 2232	NUP 2232	205	252	3	3	190	173	196	209	277	3	3
	340	68	208	628	825	1400	1800	31.6	NU 332	NJ 332	NUP 332	—	—	4	4	200	176	211	228	324	4	4
	340	114	208	972	1430	1400	1800	55.8	NU 2332	NJ 2332	NUP 2332	—	—	4	4	200	176	211	228	324	4	4
	340	68	204						NU 332E	NJ 332E	NUP 332E			4	4						4	4
	290	80	193						NU 2232E	NJ 232E	NUP 2232E			3	3						3	3
	340	114	204						NU 2332E	NJ 2332E	NUP2332E			4	4						4	4
	400	888							NU 432	—	—			5	5						5	5

170	260	42	193	255	365	1700	2200	8.14	NU 1034	—	—	—	227	2.1	2.1	190	181	197	—	249	2.1	2.1
	310	52	207						NU 234E	NJ 234E	NUP 234E			4	4						4	4
	310	52	208	425	650	1500	1900	17.1	NU 234	NJ 234	NUP 234	220	269	4	4	204	186	211	223	294	4	4
	360	72	220	715	952	1300	1700	36	NU 334	NJ 334	NUP 334	—	290	4	4	216	186	223	241	344	4	4
	360	120	220	1110	1650	1300	1700	63	NU 2334	NJ 2334	NUP 2334	—	290	4	4	212	186	223	241	344	4	4
	360	72	218						NU 334 E	NJ 334 E	—			4	4						4	4
	310	86	205						NU 2234 E	NJ 2234E	NUP 2234E			4	4						4	4
	310	86	218						NU 2234	NJ 2234	NUP 2234			4	4						4	4
	360	120	216						NU 2334 E	NJ 2334 E	—			4	4						4	4
	420	92							NU 434	—	—			5	5						5	5

180	280	46	205	300	438	1600	2000	10.1	NU 1036	—	—	215	244	2.1	2.1	203	191	209	—	269	2.1	2.1
	320	52	217						NU 236E	NJ 236E	NUP 236E			4	4						4	4
	320	52	218	425	650	1400	1800	18	NU 236	NJ 236	NUP 236	230	279	4	4	214	196	221	233	304	4	4
	380	75	232	835	1100	1200	1600	42	NU 336	NJ 336	NUP 336	252	306	4	4	227	196	235	255	364	4	4
	380	126	232	1210	1780	1200	1600	71.2	NU 2336	NJ 2336	NUP 2336	252	306	4	4	222	196	236	255	364	4	4
	380	75	231						NU 336E	NJ 336E	—			4	4						4	4
	320	86	215						NU 2236E	NJ 2236E	NUP 2236E			4	4						4	4
	320	86	218						NU 2236	NJ 2236	NUP 2236			4	4						4	4
	380	126	227						NU 2336E	NJ 2336E	—			4	4						4	4

190	290	46	215	335	495	1500	1900	—	NU 1038	—	—	—	254	2.1	2.1	213	201	219	—	279	2.1	2.1
	340	55	230						NU 238E	NJ238E	NUP 238E			4	4						4	4
	340	55	231	512	745	1300	1700	23	NU 238	NJ 238	NUP 238	244	295	4	4	227	206	234	247	324	4	4
	340	92	231	975	1570	1300	1700	38.5	NU 2238	NJ 2238	NUP 2238	—	295	4	4	227	206	234	247	324	4	4
	400	78	245	882	1190	1100	1500	50	NU 338	NJ 338	NUP 338	—	322	5	5	240	210	248	268	380	5	5
	400	78	245						NU 338E	—	—			5	5						5	5
	340	92	228						NU 2238E	NJ 2238E	NUP 2238E			4	4						4	4
	400	132	240						NU 2338E	NJ 2338E	—			5	5						5	5
	400	132	245						NNU 2338	NJ 2338	—			5	5						5	5

200	310	51	229	408	615	1400	1800	14.3	NU 1040	—	—	239	269	2.1	2.1	226	211	233	—	299	2.1	2.1
	360	58	243						NU 240E	NJ 240E	NUP 240E			4	4						4	4
	360	58	244	570	842	1200	1600	26	NU 240	NJ 240	NUP 240	258	312	4	4	240	216	247	261	344	4	4
	360	98	244	1120	1725	1200	1600	—	NU 2240	NJ 2240	NUP 2240	—	—	4	4	—	216	247	261	344	4	4
	420	80	260	972	1290	1000	1400	—	NU 340	NJ 340	NUP 340	—	—	5	5	254	220	263	283	400	5	5
	420	80	258						NU 340E	NJ340E	—			5	5						5	5
	360	98	241						NU 2240E	NJ 2240E	NUP 2240E			4	4						4	4
	420	138	253						NU 2340E	NJ 2340E	—			5	5						5	5
	420	138	260						NU 2340	—	—			5	5						5	5

220	340	56	250	448	685	1200	1600	—	NU 1044	—	—	262	297	3	3	248	233	254	—	327	3	3
	400	65	268						NU 244E	NJ 244E	NUP 244E			4	4						4	4
	400	65	270	702	1050	1000	1400	36	NU 244	NJ 244	NUP 244	286	332	4	4	266	236	273	289	384	4	4
	400	108	270	1360	2330	1000	1400	62	NU 2244	—	NUP 2244	—	332	4	4	—	236	274	—	384	4	4
	460	88	284	1080	1465	900	1200	75	NU 344	NJ 344	—	307	371	5	5	278	240	287	—	440	5	5
	460	88	282						NU 344E	—	—			5	5						5	5
	400	108	259						NU 2244E	—	NUP 2244E			4	4						4	4
	460	145	277						NU 2344E	—	—			5	5						5	5
	460	145	284						NU 2344	—	—			5	5						5	5

240	360	56	270	470	745	1000	1400	21	NU 1048	—	—	282	317	3	3	268	253	275	—	347	3	3
	440	72	293						NU 248E	NJ 248E	—			4	4						4	4
	440	72	295	880	1345	900	1200	48.2	NU 248	NJ 248	NUP 248	313	365	4	4	293	256	298	316	424	4	4
	500	95	310	1290	1810	800	1000	97.1	NU 348	NJ 348	—	335	403	5	5	296	260	313	—	480	5	5
	500	95	306						NU 348 E	NJ 348 E	—			5	5						5	5
	440	120	287						NU 2248 E	—	—			4	4						4	4
	440	120	295						NU 2248	—	—			4	4						4	4
	500	155	303						NU 2348	—	—			5	5						5	5
	500	155	303						NU 2348	—	—			5	5						5	5

260	400	65	296	592	932	950	1300	31	NU 1052	—	—	309	349	4	4	292	276	300	—	384	4	4
	480	80	317						NU 252E	NJ 252E	—			5	5						5	5
	480	80	320						NU 252	NJ 252	NUP 252			5	5						5	5
	540	102	337						NU 352 E	—	—			6	6						6	6
	540	102	336						NU 352	NJ 352	—			6	6						6	6
	480	130	313						NU 2252 E	—	—			5	5						5	5
	480	130	320						NU 2252	—	—			5	5						5	5
	540	165	324						NU 2352 E	—	—			6	6						6	6
	540	165	336						NU 2352	—	—			6	6						6	6

280	420	65	316	600	965	850	1100	33	NU 1056	—	—	329	369	4	4	311	296	320	—	404	4	4
	500	80	337						NU256 E	—	—			5	5						5	5
	500	80	340						NU 256	NJ 256	NUP 256			5	5						5	5
	580	108	362						NU 356 E	NJ 356 E	—			6	6						6	6
	500	130	333						NU 2256 E	—	—			5	5						5	5
	500	130	340						NU 2256	—	—			5	5						5	5
	580	175	351						NU 2356 E	—	—			6	6						6	6
	580	175	362						NU 2356	—	—			6	6						6	6

300	460	74	340	880	1470	800	1000	44.4	NU 1060	—	—	356	402	4	4	335	316	344	—	444	4	4
	540	85	364	1360	2190	700	900	87.2	NU 260	NJ 260	—	387	451	5	5	358	320	368	392	520	5	5
	540	85	364						NU 260E	—	—			5	5						5	5
	540	140	355						NU 2260E	—	—			5	5						5	5
	540	140	364						NU 2260	—	—			5	5						5	5

320	480	74	360	890	1520	750	950	47	NU 1064	—	—	376	422	4	4	355	336	364	—	464	4	4
	580	92	390						NU 264	NJ 264	—			5	5						5	5
	580	92	392						NU 264 E	—	—			5	5						5	5
	580	150	380						NU 2264E	—	—			5	5						5	5
	580	150	390						NU 2264	—	—			5	5						5	5

340	520	82	385						NU 1068	—	—			5	5						5	5
	620	165	416						NU 2268	—	—			6	6						6	6

360	540	82	405						NU 1072	—	—			5	5						5	5
	650	170	437						NU 2272	—	—			6	6						6	6

380	560	82	425						NU 1076	—	—			5	5						5	5
	680	175	462						NU 2276	—	—			6	6						6	6

400	600	90	450	1420	2480	560	700	88.8	NU 1080	—	—	470	527	5	5	446	420	455	—	580	5	5

420	620	90	470						NU 1084	—	—			5	5						5	5

440	650	94	493						NU 1088	—	—			6	6						6	6

460	680	100	516						NU 1092	—	—			6	6						6	6

480	700	100	536						NU 1096	—	—			6	6						6	6

500	720	100	556						NU 10/500	—	—			6	6						6	6

530	780	112	593						NU 10/530	—	—			6	6						6	6

560	820	115	626						NU 10/560	—	—			6	6						6	6

600	870	118	667						NU 10/600	—	—			6	6						6	6
注：重量以 NJ 型为主。

圆柱滚子轴承(二)(GB/T283-2007)

轴径15～55

圆柱滚子轴承(GB/T 283—2007)
N型 NH型（NJ+HJ） NF型符号含义与应用 N—外圈无挡边　　　　　　NF—外圈有单挡边　　　　　　NH—内圈有单挡边(NJ)并带斜挡圈(HJ) 应用基本同前。N型不能承受轴向载荷，不能限制轴或外壳的轴向位移，常用作游动支承。NF型在有挡边一侧能承受较小轴向载荷，并能限制单向轴向位移，常成对使用。NH型能承受较小的双向轴向载荷，并能限制双向轴向位移。
基本尺寸/mm			基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号			其他尺寸/mm						安装尺寸/mm
d	D	B	C_r	C_0r	脂	油	W≈	N型	NF型	NH(NJ+HJ)型	E_W	d₂	D₂	B₁	r min	r₁ min	d_a min	D_a max	r_a max	r_b max
15	35	11	7.98	5.5	15000	19000	—	N 202	NF 202	—	29.3	22	26.4	—	0.6	0.3	19	—	0.6	0.3
	35	11						N 202 E	—	NJ 202 E+HJ 202 E	30.3				0.6	0.3			0.6	0.3

17	40	12	9.12	7.0	14000	18000	—	N 203	NF 203	—	33.9	25.5	30.9	—	0.6	0.3	21	—	0.6	0.3
	40	12						N 203	—	NJ 203 E+HJ 203 E	35.1				0.6	0.3			0.6	0.3
	40	14						N 303 E	—	NJ 303 E+HJ 303 E	40.2				1	0.6			1	0.6
	40	16						N 2203 E	—	NJ 2203 E+HJ 2203 E	35.1				0.6	0.6			0.6	0.6

20	42	12	10.5	8.0	13000	17000	0.09	N 1004	—	—	36.5	28.3	—	—	0.6	0.3	24	—	0.6	0.3
	47	14	12.5	11.0	12000	16000	0.11	N 204	NF 204	NJ 204+HJ 204	40	29.9	36.7	3	1	0.6	25	42	1	0.6
	47	14	25.8	24.0	12000	16000	0.117	N 204 E	—	NJ 204 E+HJ 204 E	41.5	29.7	—	—	1	0.6	25	42	1	0.6
	47	18						N 2204	—	NJ 2204+HJ 2204	40
	47	18	30.8	30.0	12000	16000	0.149	N 2204 E	—	NJ 2204 E+HJ 2204 E	41.5	29.7	—	—	1	0.6	25	42	1	0.6
	52	15	18.0	15.0	11000	15000	0.17	N 304	NF 304	NJ 304+HJ 304	44.5	31.8	39.8	4	1.1	0.6	26.5	47	1.1	0.6
	52	15	29.0	25.5	11000	15000	0.155	N 304 E	—	NJ 304 E+HJ 304 E	45.5	31.2	—	—	1.1	0.6	26.5	47	1.1	0.6
	52	21						N 2304	—	NJ 2304+HJ 2304	44.5				1.1	0.6			1.1	0.6
	52	21	39.2	37.5	10000	14000	0.216	N 2304 E	—	NJ 2304 E+HJ 2304 E	45.5	31.2	—	—	1.1	0.6	26.5	47	1.1	0.6

25	47	12	11.0	10.2	11000	15000	0.1	N 1005 E	—	—	41.5	—	—	—	0.6	0.3	29	—	0.6	0.3
	52	15	14.2	12.8	11000	14000	0.16	N 205	NF 205	NJ 205+HJ 205	45	34.9	41.6	3	1	0.6	30	47	1	0.6
	52	15	27.5	26.8	11000	14000	0.14	N 205 E	—	NJ 205 E+HJ 205 E	46.5	34.7	—	—	1	0.6	30	47	1	0.6
	52	18	21.2	19.8	11000	14000	—	N 2205	—	NJ 2205+HJ 2205	—	34.9	41.6	3	1	0.6	30	—	1	0.6
	52	18	32.8	33.8	11000	14000	0.168	N 2205 E	—	—	46.5	34.7	—	—	1	0.6	30	47	1	0.6
	62	17	25.5	22.5	9000	12000	0.2	N 305	NF 305	NJ 305+HJ 305	53	39	48	4	1.1	1.1	31.5	55	1.1	1.1
	62	17	38.5	35.8	9000	12000	0.251	N 305 E	—	NJ 305 E+HJ 305 E	54	38.1	—	—	1.1	1.1	31.5	55	1.1	1.1
	62	24	38.5	39.2	9000	12000	—	N 2305	NF 2305	NJ 2305+HJ 2305	53	39	48	—	1.1	1.1	31.5	55	1.1	1.1
	62	24	53.2	54.5	9000	12000	0.355	N 2305 E	—	NJ 2305 E+HJ 2305 E	54	38.1		—	1.1	1.1	31.5	55	1.1	1.1

30	55	13						N 1006 E	—	—	41.5				1	0.3			1	0.3
	62	16	19.5	18.2	8500	11000	0.2	N 206	NF 206	NJ 206+HJ 206	53.5	41.8	49.1	4	1	0.6	36	56	1	0.6
	62	16	36.0	35.5	8500	11000	0.214	N 206 E	—	NJ 206 E+HJ 206 E	55.5	41.3	—	—	1	0.6	36	56	1	0.6
	62	20	28.8	30.2	8500	11000	0.29	—	—	HJ 2206+HJ 2206	—	41.8	49.1	4	1	0.6	36	—	1	0.6
	62	20	45.5	48.0	8500	11000	0.268	N 2206 E	—	HJ 2206 E+HJ 2206 E	55.5	41.3	—	—	1	0.6	36	56	1	0.6
	72	19	33.5	31.5	8000	10000	0.3	N 306	NF 306	NJ 306+HJ 306	62	45.9	56.7	5	1.1	1.1	37	64	1.1	1.1
	72	19	49.2	48.2	8000	10000	0.377	N 306 E	—	NJ 306 E+HJ 306 E	62.5	45	—	—	1.1	1.1	37	64	1.1	1.1
	72	27	46.5	47.5	8000	10000	0.6	N 2306	NF 2306	NJ 2306+HJ 2306	62	45.9	56.7	—	1.1	1.1	37	64	1.1	1.1
	72	27	70.0	75.5	8000	10000	0.538	N 2306 E	—	NJ 2306 E+HJ 2306 E	62.5	45	—	—	1.1	1.1	37	64	1.1	1.1
	90	23	57.2	53.0	7000	9000	0.73	N 406	—	NJ 406+HJ 406	73	50.5	65.8	7	1.5	1.5	39	—	1.5	1.5

35	62	14						N 1007	—	—	55				1	0.6			1	0.6
	72	17	28.5	28.0	7500	9500	0.3	N 207	NF 207	NJ 207+HJ 207	61.8	47.6	56.8	4	1.1	0.6	42	64	1.1	0.6
	72	17	46.5	48.0	7500	9500	0.311	N 207 E	—	NJ 207 E+HJ 207 E	64	48.3	—	—	1.1	0.6	42	64	1.1	0.6
	72	23	43.8	48.5	7500	9500	0.45	—	—	HJ 2207+HJ 2207	—	47.6	56.8	4	1.1	0.6	42	—	1.1	0.6
	72	23	57.5	63.0	7500	9500	0.414	N 2207 E	—	NJ 2207 E+HJ 2207 E	64	48.3	—	—	1.1	0.6	42	64	1.1	0.6
	80	21	41.0	39.2	7000	9000	0.56	N 307	NF 307	NJ 307+HJ 307	68.2	50.8	62.4	6	1.5	1.1	44	71	1.5	1.1
	80	21	62.0	63.2	7000	9000	0.501	N 307 E	—	NJ 307 E+HJ 307 E	70.2	51.1	—	—	1.5	1.1	44	71	1.5	1.1
	80	31	54.8	57.0	7000	9000	0.85	N 2307	NF 2307	NJ 2307+HJ 2307	68.2	50.8	62.4	—	1.5	1.1	44	71	1.5	1.1
	80	31	87.5	98.2	7000	9000	0.738	N 2307 E	—	NJ 2307 E+HJ 2307 E	70.2	51.5	—	—	1.5	1.1	44	71	1.5	1.1
	100	25	70.8	68.2	6000	7500	0.94	N 407	—	NJ 407+HJ 407	83	59	75.3	8	1.5	1.5	44	—	1.5	1.5

40	68	15	21.2	22.0	7500	9500	0.22	N 1008	—	—	61	50.3	—	—	1	0.6	45	—	1	0.6
	80	18	37.5	38.2	7000	9000	0.4	N 208	NF 208	NJ 208+HJ 208	70	54.2	64.7	5	1.1	1.1	47	72	1.1	1.1
	80	18	51.5	53.0	7000	9000	0.394	N 208 E	—	NJ 208 E+HJ 208 E	71.5	54.2	—	—	1.1	1.1	47	72	1.1	1.1
	80	23	52.0	57.8	7000	9000	0.53	—	—	NJ 2208+HJ 2208	—	54.2	64.7	5	1.1	1.1	47	—	1.1	1.1
	80	23	67.5	75.2	7000	9000	0.507	N 2208 E	—	NJ 2208 E+HJ 2208 E	71.5	54.2	—	—	1.1	1.1	47	72	1.1	1.1
	90	23	48.8	47.5	6300	8000	0.7	N 308	NF 308	NJ 308+HJ 308	77.5	58.4	71.2	7	1.5	1.5	49	80	1.5	1.5
	90	23	76.8	77.8	6300	8000	0.68	N 308 E	—	NJ 308 E+HJ 308 E	80	57.7	—	—	1.5	1.5	49	80	1.5	1.5
	90	33	70.8	76.8	6300	8000	1.1	N 2308	NF 2308	NJ 2308+HJ 2308	77.5	58.4	71.2	—	1.5	1.5	49	80	1.5	1.5
	90	33	105	118	6300	8000	0.974	N 2308 E	—	NJ 2308 E+HJ 2308 E	80	57.7	—	—	1.5	1.5	49	80	1.5	1.5
	110	27	90.5	89.8	5600	7000	1.25	N 408	—	NJ 408+HJ 408	92	64.8	83.3	8	2	2	50	—	2	2

45	75	16						N 1009	—	—	67.5				1	0.6			1	0.6
	85	19	39.8	41.0	6300	8000	0.5	N 209	NF 209	NJ 209+HJ 209	75	59	69.7	5	1.1	1.1	52	77	1.1	1.1
	85	19	58.5	63.8	6300	8000	0.45	N 209 E	—	NJ 209 E+HJ 209 E	76.5	59.2	—	—	1.1	1.1	52	77	1.1	1.1
	85	23	54.8	62.2	6300	8000	0.59	—	—	NJ 2209+HJ 2209	—	59	69.7	5	1.1	1.1	52	—	1.1	1.1
	85	23	71.0	82.0	6300	8000	0.55	N 2209 E	—	NJ 2209 E+HJ 2209 E	76.5	59.2	—	—	1.1	1.1	52	77	1.1	1.1
	100	25	66.8	66.8	5600	7000	0.9	N 309	NF 309	NJ 309+HJ 309	86.5	64	79.3	7	1.5	1.5	54	89	1.5	1.5
	100	25	93.0	98.0	5600	7000	0.93	N 309 E	—	NJ 309 E+HJ 309 E	88.5	64.7	—	—	1.5	1.5	54	89	1.5	1.5
	100	36	91.5	100	5600	7000	1.5	N 2309	NF 2309	NJ 2309+HJ 2309	86.5	64	79.6	—	1.5	1.5	54	89	1.5	1.5
	100	36	130	152	5600	7000	1.34	N 2309 E	—	NJ 2309 E+HHJ 2309 E	88.5	64.7	—	—	1.5	1.5	54	89	1.5	1.5
	120	29	102	100	5000	6300	1.8	N 409	—	NJ 409+HJ 409	100.5	71.8	91.4	8	2	2	55	—	2	2

50	80	16	25.0	27.5	6300	8000	—	N1010	—	—	72.5	—	—	—	1	0.6	55	—	1	0.6
	90	20	43.2	48.5	6000	7500	0.6	N 210	NF 210	NJ 210+HJ 210	80.4	64.6	75.1	5	1.1	1.1	57	83	1.1	1.1
	90	20	61.2	69.2	6000	7500	0.505	N 210 E	—	NJ 210 E+HJ 210 E	81.5	64.2	—	—	1.1	1.1	57	83	1.1	1.1
	90	23	57.2	69.2	6000	7500	0.65	—	—	NJ 2210+HJ 2210	—	64.6	75.1	5	1.1	1.1	57	—	1.1	1.1
	90	23	74.2	88.8	6000	7500	0.59	N 2210 E	—	NJ 2210 E+HJ 2210 E	81.5	64.2	—	—	1.1	1.1	57	83	1.1	1.1
	110	27	76.0	79.5	5300	6700	1.2	N 310	NF 310	NJ 310+HJ 310	95	71	87.3	8	2	2	60	98	2	2
	110	27	105	112	5300	6700	1.2	N 310 E	—	NJ 310 E+HJ 310 E	97	71.2	—	—	2	2	60	98	2	2
	110	40	112	132	5300	6700	1.85	N 2310	NF 2310	NJ 2310+H J2310	95	71	87.3	8	2	2	60	98	2	2
	110	40	155	185	5300	6700	1.79	N 2310 E	—	NJ 2310 E+HJ 2310 E	97	71.2	—	—	2	2	60	98	2	2
	130	31	120	120	4800	6000	2.3	N 410	—	NJ 410+HJ 410	110.8	78.8	101	9	2.1	2.1	62	—	2.1	2.1

55	90	18	35.8	40.0	5600	7000	0.45	N 1011	—	—	81.5	—	—	—	1.1	1	61.5	—	1.1	1
	100	21	52.8	60.2	5300	6700	0.7	N 211	NF 211	NJ 211+HJ 211	88.5	70.8	82.7	6	1.5	1.1	64	91	1.5	1.1
	100	21	80.2	95.5	5300	6700	0.68	N 211 E	—	NJ 211 E+HJ 211 E	90.0	70.2	—	—	1.5	1.1	64	91	1.5	1.1
	100	25	70.8	87.5	5300	6700	0.86	—	—	NJ 2211+HJ 2211	—	70.8	82.7	6	1.5	1.1	64	—	1.5	1.1
	100	25	94.8	118	5300	6700	0.81	N 2211 E	—	NJ 2211 E+HJ 2211 E	90	70.9	—	—	1.5	1.1	64	91	1.5	1.1
	120	29	97.8	105	4800	6000	1.7	N 311	NF 311	NJ 311+HJ 311	104.5	77.2	95.8	9	2	2	65	107	2	2
	120	29	128	138	4800	6000	1.53	N 311 E	—	NJ 311 E+HJ 311 E	106.5	77.4	—	—	2	2	65	107	2	2
	120	43	130	148	4800	6000	2.4	N 2311	NF 2311	NJ 2311+HJ 2311	104.5	77.2	95.8	9	2	2	65	107	2	2
	120	43	190	228	4800	6000	2.28	N 2311 E	—	NJ 2311 E+HJ 2311 E	106.5	77.4	—	—	2	2	65	107	2	2
	140	33	128	132	4300	5300	2.8	N 411	—	NJ 411+HJ 411	117.2	85.2	108	10	2.1	2.1	67	—	2.1	2.1

轴径60～100

圆柱滚子轴承(GB/T 283—2007)
N型 NH型（NJ+HJ） NF型符号含义与应用 N—外圈无挡边　　　　　　NF—外圈有单挡边　　　　　　NH—内圈有单挡边(NJ)并带斜挡圈(HJ) 应用基本同前。N型不能承受轴向载荷，不能限制轴或外壳的轴向位移，常用作游动支承。NF型在有挡边一侧能承受较小轴向载荷，并能限制单向轴向位移，常成对使用。NH型能承受较小的双向轴向载荷，并能限制双向轴向位移。
基本尺寸/mm			基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号			其他尺寸/mm						安装尺寸/mm
d	D	B	C_r	C_0r	脂	油	W≈	N型	NF型	NH(NJ+HJ)型	E_W	d₂	D₂	B₁	r min	r₁ min	d_a min	D_a max	r_a max	r_b max
60	95	18	38.5	45.0	5300	6700	0.48	N 1012	—	—	86.5	72.9	—	—	1.1	1	66.5	—	1.1	1
	110	22	62.8	73.5	5000	6300	0.9	N 212	NF 212	NJ 212+HJ 212	97	—	—	6	1.5	1.5	69	100	1.5	1.5
	110	22	89.8	102	5000	6300	0.86	N 212 E	—	NJ 212 E+HJ 212 E	100	77.7	—	—	1.5	1.5	69	100	1.5	1.5
	110	28	91.2	118	5000	6300	1.25	—	—	NJ 2212+HJ 2212	—	—	—	6	1.5	1.5	69	—	1.5	1.5
	110	28	112	152	5000	6300	1.12	N 2212 E	—	NJ 2212 E+HJ 2212 E	100	77.7	—	—	1.5	1.5	69	100	1.5	1.5
	130	31	118	128	4500	5600	2	N 312	NF 312	NJ 312+HJ 312	113	84.2	104	9	2.1	2.1	72	116	2.1	2.1
	130	31	142	155	4500	5600	1.87	N 312 E	—	NJ 312 E+HJ 312 E	115	84.3	—	—	2.1	2.1	72	116	2.1	2.1
	130	46	155	195	4500	5600	2	N 2312	NF 2312	NJ 2312+HJ 2312	113	84.2	104	9	2.1	2.1	72	116	2.1	2.1
	130	46	212	260	4500	5600	2.81	N 2312 E	—	NJ 2312 E+HJ 2312 E	115	84.3	—	—	2.1	2.1	72	116	2.1	2.1
	150	35	155	162	4000	5000	3.4	N 412	—	NJ 412+HJ 412	127	91.8	116	10	2.1	2.1	72	—	2.1	2.1

65	100	18						N 1013	—	—	90.5				1.1	1			1.1	1
	120	23	73.2	87.5	4500	5600	1.1	N 213	NF 213	NJ 213+HJ 213	105.5	84.8	98.9	6	1.5	1.5	74	108	1.5	1.5
	120	23	102	118	4500	5600	1.08	N 213 E	—	NJ 213 E+HJ 213 E	108.5	84.6	—	—	1.5	1.5	74	108	1.5	1.5
	120	31	108	145	4500	5600	—	—	—	NJ 2213+HJ 2213	—	84.8	98.6	6	1.5	1.5	74	—	1.5	1.5
	120	31	142	180	4500	5600	1.48	N 2213 E	—	NJ 2213 E+HJ 2213 E	108.5	84.6	—	—	1.5	1.5	74	108	1.5	1.5
	140	33	125	135	4000	5000	2.5	N 313	NF 313	NJ 313+HJ 313	121.5	91	112	10	2.1	2.1	77	125	2.1	2.1
	140	33	170	188	4000	5000	2.31	N 313 E	—	NJ 313 E+HJ 313 E	124.5	90.6	—	—	2.1	2.1	77	125	2.1	2.1
	140	48	175	210	4000	5000	4	N 2313	NF 2313	NJ 2313+HJ 2313	121.5	91	112	10	2.1	2.1	77	125	2.1	2.1
	140	48	235	285	4000	5000	3.34	N 2313 E	—	NJ 2313 E+HJ 2313E	124.5	90.6	—	—	2.1	2.1	77	125	2.1	2.1
	160	37	170	178	3800	4800	4	N 413	—	NJ 413+ HJ 413	135.3	98.5	124	11	2.1	2.1	77	—	2.1	2.1

70	110	20	47.5	57.0	4800	6000	0.71	N 1014	—	—	100	84.5	—	—	1.1	1	76.5	—	1.1	1
	125	24	73.2	87.5	4300	5300	1.3	N 214	NF 214	NJ 214+HJ 214	110.5	89.6	104	7	1.5	1.5	79	114	1.5	1.5
	125	24	112	135	4300	5300	1.2	N 214 E	—	NJ 214 E+HJ 214 E	113.5	89.6	—	—	1.5	1.5	79	114	1.5	1.5
	125	31	108	145	4300	5300	1.7	—	—	NJ 2214+HJ 2214	—	89.6	104	7	1.5	1.5	79	—	1.5	1.5
	125	31	148	192	4300	5300	1.56	N 2214 E	—	NJ 2214 E+HJ 2214 E	113.5	89.6	—	—	1.5	1.5	79	114	1.5	1.5
	150	35	145	162	3800	4800	3.1	N 314	NF 314	NJ 314+HJ 314	130	98	120	10	2.1	2.1	82	134	2.1	2.1
	150	35	195	220	3800	4800	2.86	N 314 E	—	NJ 314 E+HJ 314 E	133	97.5	—	—	2.1	2.1	82	134	2.1	2.1
	150	51	212	260	3800	4800	4.4	N 2314	NF 2314	NJ 2314+HJ 2314	130	98	120	10	2.1	2.1	82	134	2.1	2.1
	150	51	260	320	3800	4800	4.1	N 2314 E	—	NJ 2314 E+HJ 2314 E	133	97.5	—	—	2.1	2.1	82	134	2.1	2.1
	180	42	215	232	3400	4300	5.9	N 414	—	NJ 414+HJ 414	152	110	139	12	3	3	84	—	3	3

75	115	20						N 1014	—	—	105				1.1	1			1.1	1
	130	25	89.0	110	4000	5000	1.4	N 215	N 215	NJ 215+HJ 215	118.3	94	110	7	1.5	1.5	84	120	1.5	1.5
	130	25	125	155	4000	5000	1.32	N 215 E	—	NJ 215 E+HJ 215 E	118.5	94.6	—	—	1.5	1.5	84	120	1.5	1.5
	130	31	125	165	4000	5000	1.8	—	—	NJ 2215+HJ 2215	—	94	110	7	1.5	1.5	84	—	1.5	1.5
	130	31	155	205	4000	5000	1.64	N 2215 E	—	NJ 2215 E+HJ 2215 E	118.5	94.6	—	—	1.5	1.5	84	120	1.5	1.5
	160	37	165	188	3600	4500	3.7	N 315	NF 315	NJ 315+HJ 315	139.5	104	129	11	2.1	2.1	87	143	2.1	2.1
	160	37	228	260	3600	4500	3.43	N 315 E	—	NJ 315 E+HJ 315 E	143	104.2	—	—	2.1	2.1	87	143	2.1	2.1
	160	55	245	308	3600	4500	5.4	N 2315	NF 2315	NJ 2315+HJ 2315	139.5	104	129	11	2.1	2.1	87	143	2.1	2.1
	160	55						N 2315 E	NF 2315	NJ 2315 E+HJ 2315 E	143				2.1	2.1			2.1	2.1
	190	45	250	272	3200	4000	7.1	N 415	—	NJ 415+HJ 415	160.5	116	147	13	3	3	89	—	3	3

80	125	22	59.2	77.8	4300	5300	1	N 1016	—	—	113.5	—	—	—	1.1	1	86.5	—	1.1	1
	140	26	102	125	3800	4800	1.7	N 216	NF 216	NJ 216+HJ 216	125	101	118	8	2	2	90	128	2	2
	140	26	132	165	3800	4800	1.58	N 216 E	—	NJ 216 E+HJ 216 E	127.3	101.1	—	—	2	2	90	128	2	2
	140	33	145	195	3800	4800	2.2	—	—	NJ 2216+HJ 2216	—	101	118	8	2	2	90	—	2	2
	140	33	178	242	3800	4800	2.05	N 2216 E	—	NJ 2216 E+HJ 2216 E	127.3	101.1	—	—	2	2	90	128	2	2
	170	39	175	200	3400	4300	4.4	N 316	NF 316	NJ 316+HJ 316	147	111	136	11	2.1	2.1	92	151	2.1	2.1
	170	39	245	282	3400	4300	4.05	N 316 E	—	NJ 316 E+HJ 316 E	151	110.1	—	—	2.1	2.1	92	151	2.1	2.1
	170	58	258	328	3400	4300	6.4	N 2316	NF 2316	NJ 2316+HJ 2316	147	111	136	11	2.1	2.1	92	151	2.1	2.1
	170	58						N 2316 E	—	NJ 2316 E+HJ 2316 E	151				2.1	2.1			2.1	2.1
	200	48	285	315	3000	3800	8.3	N 416	—	NJ416+HJ 416	170	122	156	13	3	3	94	—	3	3

85	130	22						N 1017	—	—	118.5				1.1	1			1.1	1
	150	28	115	145	3600	4500	2.1	N 217	NF 217	NJ 217+HJ 217	135.5	108	126	8	2	2	95	137	2	2
	150	28	158	192	3600	4500	2	N 217 E	—	NJ 217 E+HJ 217 E	136.5	107.1	—	—	2	2	95	137	2	2
	150	36	165	230	3600	4500	2.8	—	—	N 2217+HJ 2217	—	108	126	8	2	2	95	—	2	2
	150	36	205	272	3600	4500	2.58	N 2217 E	—	NJ 2217 E+HJ 2217 E	136.5	107.1	—	—	2	2	95	137	2	2
	180	41	212	242	3200	4000	5.2	N 317	NF 317	NJ 317+HJ 317	156	117	144	12	3	3	99	160	3	3
	180	41	280	332	3200	4000	4.82	N 317 E	—	—	160	117.4	—	—	3	3	99	160	3	3
	180	60	295	380	3200	4000	7.4	N 2317	NF 2317	NJ 2317+HJ 2317	156	117	144	12	3	3	99	160	3	3
	180	60						N 2317 E	—	NJ 2317 E+HJ 2317 E	160				3	3			3	3
	210	52	312	345	2800	3600	9.8	N 417	—	NJ 417+HJ 417	177	126	162	14	4	4	103	—	4	4

90	140	24	74.0	94.8	3800	4800	1.36	N 1018	—	—	127	—	—	—	1.5	1.1	98	—	1.5	1.1
	160	30	142	178	3400	4300	2.5	N 218	NF 218	NJ 218+HJ 218	143	114	134	9	2	2	100	146	2	2
	160	30	172	215	3400	4300	2.44	N 218 E	—	NJ 218 E+HJ 218 E	145	113.9	—	—	2	2	100	146	2	2
	160	40	192	268	3400	4300	3.5	—	—	NJ 2218+HJ 2218	—	114	134	9	2	2	100	—	2	2
	160	40	230	312	3400	4300	3.26	N 2218 E	—	NJ 2218 E+HJ 2218 E	145	113.9	—	—	2	2	100	146	2	2
	190	43	228	265	3000	3800	6.1	N 318	NF 318	NJ 318+HJ 318	165	125	153	12	3	3	104	169	3	3
	190	43	298	348	3000	3800	5.59	N 318 E	—	NJ 318 E+HJ 318 E	169.5	123.7	—	—	3	3	104	169	3	3
	190	64	310	395	3000	3800	8.4	N 2318	NF 2138	NJ 2318+HJ 2318	165	125	153	12	3	3	104	169	3	3
	190	64						N 2318 E	—	NJ 2318 E+HJ 2318 E	169.5				3	3			3	3
	225	54	352	392	2400	3200	11	N 418	—	NJ 418+HJ 418	191.5	137	175	14	4	4	108	—	4	4

95	145	24						N 1019	—	—	132				1.5	1.1			1.5	1.1
	170	32	152	190	3200	4000	3.2	N 219	NF 219	NJ 219+HJ 219	151.5	121	142	9	2.1	2.1	107	155	2.1	2.1
	170	32	208	262	3200	4000	2.96	N 219 E	—	NJ 219 E+HJ 219 E	154.5	120.2	—	—	2.1	2.1	107	155	2.1	2.1
	170	43	215	298	3200	4000	4.5	—	—	NJ 2219+HJ 2219	—	121	142	9	2.1	2.1	107	—	2.1	2.1
	170	43	275	368	3200	4000	3.97	N 2219 E	—	NJ 2219 E+HJ 2219 E	154.5	120.2	—	—	2.1	2.1	107	155	2.1	2.1
	200	45	245	288	2800	3600	7	N 319	NF 319	NJ 319+HJ 319	173.5	132	163	13	3	3	109	178	3	3
	200	45	315	380	2800	3600	6.52	N 319 E	—	NJ 319 E+HJ 319 E	177.5	131.7	—	—	3	3	109	178	3	3
	200	67	370	500	2800	3600	10.4	N 2319	NF 2319	NJ 2319+HJ 2319	173.5	132	161	13	3	3	190	178	3	3
	200	67						N 2319 E	—	NJ 2319 E+HJ 2319 E	177.5				3	3			3	3
	240	55	378	428	2200	3000	14	N 419	—	NJ 419+HJ 419	201.5	147	185	15	4	4	113	—	4	4

100	150	24	78.0	102	3400	4300	1.5	N 1020	—	—	137	—	—	—	1.5	1.1	108	—	1.5	1.1
	180	34	168	212	3000	3800	3.5	N 220	NF 220	NJ 220+HJ 220	160	128	150	10	2.1	2.1	112	164	2.1	2.1
	180	34	235	302	3000	3800	3.58	N 220 E	—	NJ 219 E+HJ 219 E	163	127	—	—	2.1	2.1	112	164	2.1	2.1
	180	46	240	335	3000	3800	5.2	—	—	NJ 2220+HJ 2220	—	128	150	10	2.1	2.1	112	—	2.1	2.1
	180	46	318	440	3000	3800	4.86	N 2220 E	—	NJ 2220 E+HJ 2220 E	163	127	—	—	2.1	2.1	112	164	2.1	2.1
	215	47	282	340	2600	3200	8.6	N 320	NF 320	NJ 320+HJ 320	185.5	140	172	13	3	3	114	190	3	3
	215	47	365	425	2600	3200	7.89	N 320 E	—	NJ 320 E+HJ 320 E	191.5	139.1	—	—	3	3	114	190	3	3
	215	73	415	558	2600	3200	13.5	N 2320	NF 2320	NJ 2320+HJ 2320	185.5	140	172	13	3	3	114	190	3	3
	2115	73						N 2320 E	—	NJ 2320 E+HJ 2320 E	191.5				3	3			3	3
	250	58	418	480	2000	2800	16	N 420	—	NJ 420+HJ 420	211	153	194	16	4	4	118	—	4	4

轴径105～400

圆柱滚子轴承(GB/T 283—2007)
N型 NH型（NJ+HJ） NF型符号含义与应用 N—外圈无挡边　　　　　　NF—外圈有单挡边　　　　　　NH—内圈有单挡边(NJ)并带斜挡圈(HJ) 应用基本同前。N型不能承受轴向载荷，不能限制轴或外壳的轴向位移，常用作游动支承。NF型在有挡边一侧能承受较小轴向载荷，并能限制单向轴向位移，常成对使用。NH型能承受较小的双向轴向载荷，并能限制双向轴向位移。
基本尺寸/mm			基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号			其他尺寸/mm						安装尺寸/mm
d	D	B	C_r	C_0r	脂	油	W≈	N型	NF型	NH(NJ+HJ)型	E_W	d₂	D₂	B₁	r min	r₁ min	d_a min	D_a max	r_a max	r_b max
105	160	26	91.5	122	3200	4200	1.9	N 1021	—	—	145.5	125.5	—	—	2	1.1	114	—	2	1.1
	190	36	185	235	2800	3600	4	N 221	NF 221	NJ 221+HJ 221	168.8	135	159	10	2.1	2.1	117	173	2.1	2.1
	190	36	173					N 221 E	—	NJ 221 E+HJ 221 E	173				2.1	2.1			2.1	2.1
	225	49	322	392	2200	3000	—	N 321	NF 321	NJ 321+HJ 321	196	147	181	13	3	3	119	199	3	3
	225	49						N 321	NF 321	NJ 321 E+HJ 321 E	201				3	3			3	3
	260	60	508	602	1900	2600	—	N 421	—	NJ 421+HJ 421	220.5	159	202	16	4	4	123	—	4	4

110	170	28	115	155	3000	3800	2.3	N 1022	—	—	155	131	—	—	2	1.1	119	—	2	1.1
	200	38	220	285	2600	3400	5	N 222	NF 222	NJ 222+HJ 222	178.5	141	167	11	2.1	2.1	122	182	2.1	2.1
	200	38	278	360	2600	3400	5.02	N 222 E	—	NJ 222 E+HJ 222 E	180.5	141.3	—	—	2.1	2.1	122	182	2.1	2.1
	200	53	312	445	2600	3400	7.5	N 2222	NF 2222	NJ 2222+HJ 2222	178.5	141	167	11	2.1	2.1	122	—	2.1	2.1
	200	53						N 2222 E	—	NJ 2222 E+HJ 2222 E	180.5				2.1	2.1			2.1	2.1
	240	50	352	428	2000	2800	11	N 322	NF 322	NJ 322+HJ 322	207	155	192	14	3	3	124	211	3	3
	240	50						N 332 E	—	NJ 332 E+HJ 322 E	211				3	3			3	3
	240	80	535	740	2000	2800	7.5	N 2322	NF 2322	NJ 2322+HJ 2322	207	155	201	14	3	3	124	211	3	3
	240	80						N 2322 E	—	NJ 2322 E+HJ 2322 E	211				3	3			3	3
	280	65	515	602	1800	2400	22	N 422	—	NJ 422+HJ 422	235	171	216	17	4	4	128	—	4	4

120	180	28	130	168	2600	3400	2.96	N 1024	—	—	165	156	—	—	2	1.1	129	—	2	1.1
	215	40	230	332	2200	3000	6.4	N 224	NF 224	NJ 224+HJ 224	191.5	153	180	11	2.1	2.1	132	196	2.1	2.1
	215	40	322	422	2200	3000	6.11	N 224 E	—	NJ 224 E+HJ 224 E	195.5	153	—	—	2.1	2.1	132	196	2.1	2.1
	215	58	345	522	2200	3000	9.5	N 2224	—	NJ 2224+HJ 2224	191.5	153	180	11	2.1	2.1	132	—	2.1	2.1
	215	58						N 2224 E	—	NJ 2224 E+HJ 2224 E	195.5				2.1	2.1			2.1	2.1
	260	55	440	552	1900	2600	14	N 324	NF 324	NJ 324+HJ 324	226	168	209	14	3	3	134	230	3	3
	260	55						N 324	NF 324	NJ 324 E+HJ 324 E	230				3	3			3	3
	260	86	632	868	1900	2600	22.5	N 2324	NF 2324	NJ 2324+HJ 2324	226	168	219	14	3	3	134	230	3	3
	260	86						N 2324 E	—	NJ 2324 E+HJ 2324 E	230				3	3			3	3
	310	72	642	772	1700	2200	30	N 424	—	NJ 424+HJ 424	260	188	238	17	5	5	142	—	5	5

130	200	33	152	212	2400	3200	3.7	N 1026	—	—	182	156	—	—	2	1.1	139	—	2	1.1
	230	40	258	352	2000	2800	7	N 226	NF 226	NJ 226+HJ 226	204	165	192	11	3	3	144	208	3	3
	230	40						N 226E	—	NJ 226 E+HJ 226 E	209.5				3	3			3	3
	230	64	368	552	2000	2800	11.5	N 2226	NF 2226	NJ 2226+HJ 2226	204	167	195	11	3	3	144	—	3	3
	230	64						N 2226 E	—	NJ 2226 E+HJ 2226 E	205				3	3			3	3
	280	58	492	620	1700	2200	18	N 326	NF 326	NJ 326+HJ 326	243	182	225	14	4	4	148	247	4	4
	280	58						N 326 E	—	NJ 326 E+HJ 326 E	247				4	4			4	4
	280	93	748	1060	1700	2200	28.5	N 2326	N F2326	NJ 2326+HJ 2326	243	182	236	14	4	4	148	247	4	4
	280	93						N 2326 E	—	NJ 2326 E+HJ 2326 E	247				4	4			4	4
	340	78	782	942	1500	1900	39	N 426	—	NJ 426+HJ 426	285	—	—	18	5	5	152	—	5	5

140	210	33	158	220	2000	2800	4	N 1028	—	—	192	—	—	—	2	1.1	149	—	2	1.1
	250	42	302	415	1800	2400	9.1	N 228	NF 228	NJ 228+HJ 228	221	179	208	11	3	3	154	—	3	3
	250	42						N 228 E	—	NJ 228 E+HJ 228 E	225				3	3			3	3
	250	68	438	700	1800	2400	15	N 2228	—	NJ 2228+HJ 2228	221	179	208	11	3	3	154	—	3	3
	250	68						N 2228 E	—	NJ 2228 E+HJ 2228 E	228				3	3			3	3
	300	62	545	690	1600	2000	22	N 328	NF 328	NJ 328+HJ 328	260	196	241	15	4	4	158	—	4	4
	300	62						N 328 E	—	NJ 328 E+HJ 328 E	260				4	4			4	4
	300	102	825	1180	1600	2000	37	N 2328	NF 2328	NJ 2328+HJ 2328	260	192	252	15	4	4	158	—	4	4
	30	102						N 2328 E	—	NJ 2328 E+HJ 2328 E	260				4	4			4	4
	360	82	845	1020	1400	1800	—	N 428	—	NJ 428+HJ 428	302	—	—	18	5	5	162	—	5	5

150	225	35	188	268	1900	2600	4.8	N 1030	—	—	206.5	177	—	—	2.1	1.5	161	—	2.1	1.5
	270	45	360	490	1700	2200	11	N 230	NF 230	NJ 230+HJ 230	238	193	225	12	3	3	164	—	3	3
	270	45						N 230 E	—	NJ 230 E+HJ 230 E	242				3	3			3	3
	270	73	530	772	1700	2200	17	N 2230	NF 2230	NJ 2230+HJ 2230	238	193	225	12	3	3	164	—	3	3
	270	73						N 2230 E	—	NJ 2230 E+HJ 2230 E	241				3	3			3	3
	320	65	595	765	1500	1900	26	N 330	NF330	NJ 330+HJ 330	277	209	270	15	4	4	168	—	4	4
	320	65						N 330	—	NJ 330 E+HJ 330 E	283				4	4			4	4
	320	108	930	1340	1500	1900	45	N 2330	NF 2330	NJ 2330+HJ 2330	277	209	270	15	4	4	168	—	4	4
	320	108						N 2330 E	—	NJ 2330 E+HJ 2330 E	283
	380	85	912	1100	1300	1700	53	N 430	—	NJ 430+HJ 430	317	—	—	20	5	5	172	—	5	5

160	240	38	212	302	1800	2400	6	N 1032	—	—	220	—	—	—	2.1	1.5	171	—	2.1	1.5
	290	48	405	552	1600	2000	14	N 232	NF 232	NJ 232+HJ 232	257	206	250	12	3	3	174	—	3	3
	290	48						N 232 E	—	NJ 232 E+HJ 232 E	259				3	3			3	3
	290	80	590	898	1600	2000	25	N 2232	—	NJ 2232+HJ 2232	257	205	252	12	3	3	174	—	3	3
	340	68	628	825	1400	1800	31.6	N 332	NF332	NJ 332+HJ 332	292	—	—	—	4	4	178	—	4	4
	340	68						N 332 E	—	NJ 332 E+HJ 332 E	300				4	4			4	4
	340	114	972	1430	1400	1800	55.8	N 2332	NF 2332	—	—	—	—	—	4	4	178	—	4	4
	340	114						N 2332 E	—	NJ 2332 E+HJ 2332 E	300				4	4			4	4

170	260	42	255	365	1700	2200	8.14	N 1034	—	—	238	201	—	—	2.1	2.1	181	—	2.1	2.1
	310	52	425	650	1500	1900	17.1	N 234	NF 234	NJ 234+HJ 234	272	220	269	12	4	4	188	—	4	4
	310	52						N 234 E	—	NJ 234 E+HJ 234 E	279				4	4			4	4
	310	86						N 2234	—	NJ 2234 E+HJ 2234 E	279				4	4			4	4
	360	72	715	952	1300	1700	36	N 334	NF 334	NJ 334+HJ 334	310	—	—	—	4	4	188	—	4	4
	360	72						N 334 E	—	NJ 334 E+HJ 334 E	318				4	4			4	4
	360	120	1110	1650	1300	1700	63	N 2334	NF 2334	—	310	—	290	—	4	4	188	—	4	4

180	280	46	300	438	1600	2000	10.1	N 1036	—	—	255	215	—	—	2.1	2.1	191	—	2.1	2.1
	320	52	425	650	1400	1800	18	N 236	NF 236	NJ 236+HJ 236	282	230	279	12	4	4	198	—	4	4
	320	52						N 236 E	—	NJ 236 E+HJ 236 E	289				4	4			4	4
	320	86						N 2236	—	NJ 2236 E+HJ 2236 E	289				4	4			4	4
	380	75	835	1100	1200	1600	42	N 336	NF 336	NJ 336+HJ 336	328	252	—	—	4	4	198	—	4	4
	380	75						—	—	NJ 336 E+HJ 336 E					4	4			4	4
	380	126	1210	1780	1200	1600	71.2	N 2336	NF 2336	—	328	—	306	—	4	4	198	—	4	4

190	290	46	335	495	1500	1900	10.0	N 1038	—	—	—	225	—	—	2.1	2.1	201	—	2.1	2.1
	340	55	512	745	1300	1700	23	N 238	NF 238	NJ 238+HJ 238	299	244	295	13	4	4	208	—	4	4
	340	55						N 238 E	—	NJ 238 E+HJ 238 E	306				4	4			4	4
	340	92	975	1570	1300	1700	38.5	N 2238	—	NJ 2238+HJ 2238	299	—	295	13	4	4	208	—	4	4
	340	92						N 2238 E	—	NJ 2238 E+HJ 2238 E	306				4	4			4	4
	400	78	882	1190	1100	1500	50	N 338	NF 338	NJ 338+HJ 338	345	264	—	—	5	5	212	—	5	5
	400	132						N 2338	—	—	345

200	310	51	408	615	1400	1800	14.3	N 1040	—	—	283	239	—	—	2.4	2.4	211	—	2.4	2.4
	360	58	570	842	1200	1600	26	N 240	NF 240	NJ 240+HJ 240	316	258	312	14	4	4	218	—	4	4
	360	58						N 240	—	NJ 240 E+HJ 240 E	323				4	4			4	4
	360	98	1120	1725	1200	1600	—	N 2240	—	NJ 2240+HJ 2240	316	256	313	14	4	4	218	—	4	4
	360	98						N 2240 E	—	NJ 2240 E+HJ 2240 E	323				4	4			4	4
	420	80	972	1290	1000	1400	—	N 340	NF 340	NJ 340+HJ 340	360	280	—	—	5	5	222	—	5	5
	420	138						N 2340	NF 2340	NJ 2340+HJ 2340	360				5	5			5	5

220	340	56	448	685	1200	1600	—	N 1044	—	—	—	—	—	—	3	3	233	—	3	3
	400	65	702	1050	1000	1400	36	N 244	NF 244	NJ 244+HJ 244	350	286	332	15	4	4	238	—	4	4
	400	65						N 244 E	—	NJ 244 E+HJ 244 E	358				4	4			4	4
	400	108	1360	2330	1000	1400	62	N 2244	—	—	350	—	—	—	4	4	238	—	4	4
	460	88						N 344	NF 344	NJ 344+HJ 344	396				5	5			5	5

240	360	56	470	745	1000	1400	21	N 1048	—	—	330	282	—	—	3	3	253	—	3	3
	440	72	880	1345	900	1200	48.2	N 248	NF 248	NJ 248+HJ 248	385	313	365	16	4	4	258	—	4	4
	440	72						N 248 E	—	NJ 248 E+HJ 248 E	393				4	4			4	4
	500	95	1290	1810	800	1000	97.1	N 348	NF 348	NJ 348+HJ 348	430	—	—	—	5	5	262	—	5	5

260	400	65	592	932	950	1300	31	N 1052	—	—	369.6	309	—	—	4	4	276	—	4	4
	480	80						N 252	NF 252	NJ 252+HJ 252	464				5	5			5	5
	480	80						N 252 E	—	NJ 252 E+HJ 252 E	—				5	5			5	5

280	420	65	600	965	850	1100	33	N 1056	—	—	384	329	—	—	4	4	296	—	4	4
	500	80						N 256 E	—	NJ 256 E+HJ 256 E	—				5	5			5	5

300	460	74	880	1470	800	1000	44.4	N 1060	—	—	420	356	—	—	4	4	316	—	4	4
	540	85	1360	2190	700	900	87.2	N 260	—	—	475	—	—	—	5	5	322	487	5	5
	540	85						N 260 E	—	NJ 260 E+HJ 260 E	—				5	5			5	5

320	480	74	890	1520	750	950	47	N 1064	—	—	440	376	—	—	4	4	336	—	4	4
	580	92						N 264 E	—	NJ 264 E+HJ 264 E	—				5	5			5	5
340	520	82						N 1068	—	—	475				5	5			5	5

360	540	82						N 1072	—	—	495				5	5			5	5

380	560	82						N 1076	—	—	515				5	5			5	5

400	600	90	1420	2480	560	700	88.8	N 1080	—	—	552	470	—	—	5	5	420	—	5	5

无外圈圆柱滚子轴承(GB/T283-2007)

无外圈圆柱滚子轴承(GB/T 283—2007)

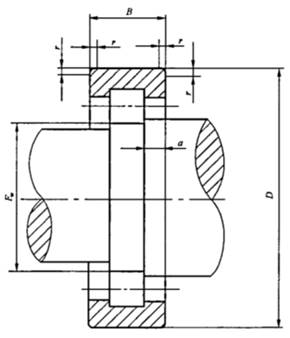

无外圈圆柱滚子轴承RN型									符号含义与应用 RN—无外圈，内圈有双挡边应用基本同前。不能承受轴向载荷，不能限制轴或外壳的轴向位移，与轴承接触的外壳孔表面硬度、加工精度和表面质量应与套圈滚道相近，用于径向尺寸受限制的部件。
基本尺寸/mm			基本额定载荷 /kN		极限转速 /r·min^-1		质量 /kg	轴承代号	其他尺寸 /mm		安装尺寸 /mm
d	E_W	B	C_r	C_0r	脂	油	W≈	RN 型	a	r min	d_a min	D_a max	r_a max
15	30	11						RN 202	3	0.6
15	30.3	11						RN 202 E	—	0.6
17	33.9	12						RN 203	3.25	0.6
17	35.1	12						RN 203 E	—	0.6
20	40	14						RN 204	3.75	1
	41.5	14	25.8	24.0	12000	16000	—	RN 204 E	2.5	1	25	37.3	1
	41.5	18	30.8	30.0	12000	16000	—	RN 2204 E	3.5	1	25	37.3	1
	44.5	15						RN 304	3.5	1.1
	45.5	15	29.0	25.5	11000	15000	—	RN 304 E	2.5	1.1	26.5	41.2	1
	45.5	21	39.2	37.5	10000	14000	—	RN 2304 E	3.5	1.1	26.5	41.2	1
25	45	15						RN 205	4.25	1
	46.5	15	27.5	26.8	11000	14000	—	RN 205 E	3	1	30	42.3	1
	46.5	18	32.8	33.8	11000	14000	—	RN 2205 E	3.5	1	30	42.3	1
	53	17						RN 305	4	1.1
	54	17	38.5	35.8	9000	12000	—	RN 305 E	3	1.1	31.5	49.4	1
	54	24	53.2	54.5	9000	12000	—	RN 2305 E	4	1.1	31.5	49.4	1
30	53.5	16						RN 206	4.25	1
	55.5	16	36.0	35.5	8500	11000	—	RN 206 E	3	1	36	50.5	1
	55.5	20	45.0	48.0	8500	11000	—	RN 2206 E	3.5	1	36	50.5	1
	62	19						RN 306	4.5	1.1
	62.5	19	49.2	48.2	8000	10000	—	RN 306 E	3.5	1.1	37	58.2	1
	62.5	27	70.0	75.5	8000	10000	—	RN 2306 E	4.5	1.1	37	58.2	1
35	61.8	17						RN 207	4	1.1
	64	17	46.5	48.0	7500	9500	—	RN 207 E	3	1.1	42	59	1
	64	23	57.5	63.0	7500	9500	—	RN 2207 E	4.5	1.1	42	59	1
	68.2	21						RN 307	5	1.5
	70.2	21	62.0	63.2	7000	9000	—	RN 307 E	3.5	1.5	44	64.3	1.5
	70.2	31	87.5	98.2	7000	9000	—	RN 2307 E	5	1.5	44	64.3	1.5
	83	25	70.8	68.2	6000	7500	0.64	RN 407	—	1.5	44	—	1.5
40	70	18						RN 208	4	1.1
	71.5	18	51.5	53.0	7000	9000	—	RN 208 E	3.5	1.1	47	66.2	1
	71.5	23	67.5	75.2	7000	9000	—	RN 2208 E	4	1.1	47	66.2	1
	77.5	23						RN 308	5.5	1.5
	80	23	76.8	77.8	6300	8000	—	RN 308 E	4	1.5	49	73.3	1.5
	80	33	105	118	6300	8000	—	RN 2308 E	5.5	1.5	49	73.3	1.5
	92	27	90.5	89.8	5600	7000	—	RN 408	—	2	50	—	2
45	75	19						RN 209	4.5	1.1
	76.5	19	58.5	63.8	6300	8000	—	RN 209 E	3.5	1.1	52	71.2	1
	76.5	23	71.0	82.0	6300	8000	—	RN 2209 E	4	1.1	52	71.2	1
	86.5	25						RN 309	5.5	1.5
	88.5	25	93.0	98.0	5600	7000	—	RN 309 E	4.5	1.5	54	81.5	1.5
	88.5	36	130	152	5600	7000	—	RN 2309 E	6	1.5	54	81.5	1.5
50	72.5	16	25.0	27.5	6300	8000	—	RN 1010	—	1	55	—	1
	80.4	20						RN 210	5	1.1
	81.5	20	61.2	69.2	6000	7500	—	RN 210 E	4	1.1	57	77	1
	81.5	23	74.2	88.8	6000	7500	—	RN 2210 E	4	1.1	57	77	1
	95	27						RN 310	6	2
	97	27	105	112	5300	6700	—	RN 310 E	5	2	60	89.6	2
	97	40	155	185	5300	6700	—	RN 2310 E	6.5	2	60	89.6	2
55	88.5	21						RN 211	5	1.5
	90	21	80.2	95.5	5300	6700	—	RN 211 E	3.5	1.5	64	85	1.5
	90	25	94.8	118	5300	6700	—	RN 2211 E	4	1.5	64	85	1.5
	104.5	29						RN 311	6	2
	106.5	29	128	138	4800	6000	—	RN 311 E	5	2	65	98.2	2
	106.5	43	190	228	4800	6000	—	RN 2311 E	6.5	2	65	98.2	2
160	86.5	18	38.5	45.0	5300	6700	0.303	RN 1012	—	1.1	66.5	—	1
	97.5	22						RN 212	5	1.5
	100	22	89.8	102	5000	6300	—	RN 212 E	4	1.5	69	93.2	1.5
	100	28	122	152	5000	6300	—	RN 2212 E	4	1.5	69	93.2	1.5
	113	31						RN 312	6.5	2.1
	115	31	142	155	4500	5600	—	RN 312 E	5.5	2.1	72	106.5	2.1
	115	46	212	260	4500	5600	—	RN 2312 E	7	2.1	72	106.5	2.1
65	105.6	23						RN 213	5	1.5
	108.5	23	102	118	4500	5600	—	RN 213 E	4	1.5	74	101	1.5
	108.5	31	142	180	4500	5600	—	RN 2213 E	4.5	1.5	74	101	1.5
	121.5	33						RN 313	7	2.1
	124.5	33	170	188	4000	5000	—	RN 313 E	5.5	2.1	77	114.6	2.1
	124.5	48	235	285	4000	5000	—	RN 2313 E	8	2.1	77	114.6	2.1
70	100	20	47.5	57.0	4800	6000	—	RN 1014	—	1.1	76.5	—	1
	110.5	24						RN 214	5.5	1.5
	113.5	24	112	135	4300	5300	—	RN 214 E	4	1.5	79	105.8	1.5
	113.5	31	148	192	4300	5300	—	RN 2214 E	4.5	1.5	79	105.8	1.5
	130	35						RN 314	7.5	2.1
	133	35	195	220	3800	4800	—	RN 314 E	5.5	2.1	82	123.5	2.1
	133	51	260	320	3800	4800	—	RN 2314 E	8.5	2.1	82	123.5	2.1
75	116.5	25						RN 215	5.5	1.5
	118.5	25	125	155	4000	5000	—	RN 215 E	4	1.5	84	111.4	1.5
	118.5	31	155	205	4000	5000	—	RN 2215 E	4.5	1.5	84	111.4	1.5
	139.5	37						RN 315	7.5	2.1
	143	37	228	260	3600	4500	—	RN 315 E	5.5	2.1	87	131.6	2.1
80	125.3	26						RN 216	5.5	2
	127.3	26	132	165	3800	4800	—	RN 216 E	4.5	2	90	119.8	2
	127.3	33	178	242	3800	4800	—	RN 2216 E	4.5	2	90	119.8	2
	147	39						RN 316	8.5	2.1
	151	39	245	282	3400	4300	—	RN 316 E	6	2.1	92	139	2.1
85	133.8	28						RN 217	6	2
	136.5	28	158	192	3600	4500	—	RN 217 E	4.5	2	95	129	2
	136.5	36	205	272	3600	4500	—	RN 2217 E	5	2	95	129	2
	156	41						RN 317	8.5	3
	160	41	280	332	3200	4000	—	RN 317 E	6.5	3	99	147	3
90	143	30						RN 218	6	2
	145	30	172	215	3400	4300	—	RN 218 E	5	2	100	136.4	2
	145	40	230	312	3400	4300	—	RN 2218 E	6	2	100	136.4	2
	165	43						RN 318	9	3
	169.5	43	298	348	3000	3800	—	RN 318 E	6.5	3	104	155.5	3
95	151.5	32						RN 219	6.5	2.1
	154.5	32	208	262	3200	4000	—	RN 219 E	5	2.1	107	145.5	2.1
	154.5	43	275	368	3200	4000	—	RN 2219 E	6.5	2.1	107	145.5	2.1
	173.5	45						RN 319	9.5	3
	177.5	45	315	380	2800	3600	—	RN 319 E	7.5	3	109	163.5	2.5
100	160	34						RN 220	7	2.1
	163	34	235	302	3000	3800	—	RN 220 E	5	2.1	112	152.8	2.1
	163	46	318	440	3000	3800	—	RN 2220 E	6	2.1	112	152.8	2.1
	185.5	47						RN 320	9.5	3
	191.5	47	365	425	2600	3200	—	RN 320 E	7.5	3	114	175	2.5
105	168.8	36	185	235	2800	3600	2.76	RN 221	7.5	2.1	117	161.2	2.1
105	195	49	322	392	2200	3000	—	RN 321	9.5	3	119	184	2.5
110	178.5	38						RN 222	7.5	2.1
	180.5	38	278	360	2600	3400	—	RN 222 E	6	2.1	122	170.2	2.1
	207	50	352	428	2000	2800	—	RN 322	9	3	124	195	2.5
120	191.5	40						RN 224	8	2.1
	195.5	40	322	422	2200	3000	—	RN 224 E	6	2.1	132	183.5	2.1
	226	55	440	552	1900	2600	—	RN 324	9.5	3	134	213	2.5
130	204	40	258	352	2000	2800	4.48	RN 226	8	3	144	195	2.5
130	243	58	492	620	1700	2200	—	RN 326	10	4	148	229	3
140	221	42	302	415	1800	2400	5.94	RN 228	8	3	154	211.5	2.5
140	260	62	545	690	1600	2000	13.2	RN 328	11	4	158	245	3
150	238	45	360	490	1700	2200	—	RN 230	8.5	3	164	228	2.5
150	277	65	595	765	1500	1900	17.04	RN 330	11.5	4	168	262	3
160	255	48	405	552	1600	2000	—	RN 232	9	3	174	245	2.5
160	292	68	628	825	1400	1800	—	RN 332	13	4	178	276	3
170	272	52	425	650	1500	1900	—	RN 234	10	4	188	262	3
170	310	72	715	952	1300	1700	—	RN 334	13.5	4	188	293	3
180	282	52	425	650	1400	1800	—	RN 236	10	4	198	270	3
180	328	75	835	1100	1200	1600	35.9	RN 336	13.5	4	198	309	3
190	299	55	512	745	1300	1700	—	RN 238	10.5	4	208	286.5	3
190	345	78	882	1190	1100	1500	31.6	RN 338	14	5	212	325	4
200	316	58	570	842	1200	1600	—	RN 240	11.5	4	218	302.5	3
200	360	80	972	1290	1000	1400	—	RN 340	15	5	222	340	4
220	350	65	702	1050	1000	1400	—	RN 244	12.5	4	238	335	3

无内圈圆柱滚子轴承(GB/T283-2007)

无内圈圆柱滚子轴承(GB/T 283—2007)
无内圈圆柱滚子轴承RNU型									符号含义与应用 RNU—无内圈，外圈有双挡边应用基本同前。与轴承接触的轴颈表面的硬度、加工精度和表面质量应与套圈的滚道相近，用于径向尺寸受限制的部件。
基本尺寸 /mm			基本额定载荷 /kN		极限转速 /r·min^-1		质量 /kg	轴承代号	其他尺寸 /mm		安装尺寸 /mm
F_W	D	B	C_r	C_0r	脂	油	W≈	RNU 型	a	r min	d_a max	D_a max	r_a max
19.3	35	11						RNU 202 E	—	0.6
20	35	11	7.98	5.5	15000	19000	0.038	RNU 202	3	0.6	22.4	31	0.6
22.1	40	12						RNU 203 E	—	0.6
22.9	40	12	9.12	7.0	14000	18000	—	RNU 203	3.25	0.6	25.3	36	0.6
26.5	47	14	25.8	24.0	12000	16000	0.089	RNU 204 E	2.5	1	29.8	42	1
26.5	47	18	30.8	30.0	12000	16000	0.113	RNU 2204 E	3.5	1	29.8	42	1
27.5	52	15	29.0	25.5	11000	15000	0.12	RNU 304 E	2.5	1.1	32	45.5	1
27.5	52	21	39.2	37.5	10000	14000	0.168	RNU 2304 E	3.5	1.1	32	45.5	1
30.5	47	12	11.0	10.2	11000	15000	—	RNU 1005	3.25	0.6	32.6	43	0.6
31.5	52	15	27.5	26.8	11000	14000	0.104	RNU 205 E	3	1	34.9	47	1
31.5	52	18	32.8	33.8	11000	14000	0.124	RNU 2205 E	3.5	1	34.9	47	1
34	62	17	38.5	35.8	9000	12000	0.193	RNU 305 E	3	1.1	39	55.5	1
34	62	24	53.2	54.5	9000	12000	0.272	RNU 2305 E	4	1.1	39	55.5	1
36.5	55	13						RNU 1006	3.5	1
37.5	62	16	36.0	35.5	8500	11000	0.159	RNU 206 E	3	1	41.8	57	1
37.5	62	20	45.5	48.0	8500	11000	0.202	RNU 2206 E	3.5	1	41.8	57	1
40.5	72	19	49.2	48.2	8000	10000	0.285	RNU 306 E	3.5	1.1	46.2	61.5	1
40.5	72	27	70.0	75.5	8000	10000	0.409	RNU 2306 E	4.5	1.1	46.2	61.5	1
42	62	14						RNU 1007	3.75	1
44	72	17	46.5	48.0	7500	9500	0.233	RNU 207 E	3	1.1	47.4	61.5	1
44	72	23	57.5	63.0	7500	9500	0.307	RNU 2207 E	4.5	1.1	47.4	61.5	1
46.2	80	21	62.0	63.2	7000	9000	0.379	RNU 307 E	3.5	1.5	50.3	72	1.5
46.2	80	31	87.5	98.2	7000	9000	0.557	RNU 2307 E	5	1.5	50.3	72	1.5
47	68	15						RNU 1008	4	1
49.5	80	18	51.5	53.0	7000	9000	0.294	RNU 208 E	3.5	1.1	54.2	73.5	1
49.5	80	23	67.5	75.2	7000	9000	0.38	RNU 2208 E	4	1.1	54.2	73.5	1
52	90	23	76.8	77.8	6300	8000	0.515	RNU 308 E	4	1.5	58.3	82	1.5
52	90	33	105	118	6300	8000	0.738	RNU 2308 E	5.5	1.5	58.3	82	1.5
52.5	75	16						RNU 1009	4.25	1
54.5	85	19	58.5	63.8	6300	8000	0.335	RNU 209 E	3.5	1.1	59	78.5	1
54.5	85	23	71.0	82.0	6300	8000	0.407	RNU 2209 E	4	1.1	59	78.5	1
57.5	80	16						RNU 1010	4.25	1
58.5	100	25	93.0	98.0	5600	7000	0.703	RNU 309 E	4.5	1.5	64	92	1.5
58.5	100	36	130	152	5600	7000	1.01	RNU 2309 E	6	1.5	64	92	1.5
59.5	90	20	61.2	69.2	6000	7500	0.369	RNU 210 E	4	1.1	64.1	83.5	1
59.5	90	23	74.2	88.8	6000	7500	0.433	RNU 2210 E	4	1.1	64.1	83.5	1
64.5	90	18						RNU 1011	5	1.1
65	110	27	105	112	5300	6700	0.896	RNU 310 E	5	2	71	101	2
65	110	40	155	185	5300	6700	1.34	RNU 2310 E	6.5	2	71	101	2
66	100	21	80.2	95.5	5300	6700	0.508	RNU 211 E	3.5	1.5	70	92	1.5
66	100	25	94.8	118	5300	6700	0.601	RNU 2211 E	4	1.5	70	92	1.5
69.5	95	18						RNU 1012	5	1.1
70.5	120	29	128	138	4800	6000	1.16	RNU 311 E	5	2	77.2	111	2
70.5	120	43	190	228	4800	6000	1.74	RNU 2311 E	6.5	2	77.2	111	2
72	110	22	89.8	102	5000	6300	0.632	RNU 212 E	4	1.5	77.6	102	1.5
72	110	28	122	152	5000	6300	0.831	RNU 2212 E	4	1.5	77.6	102	1.5
74.5	100	18						RNU 1013	5	1.1
77	130	31	142	155	4500	5600	1.40	RNU 312 E	5.5	2.1	82.5	119	2.1
77	130	46	212	260	4500	5600	2.12	RNU 2312 E	7	2.1	82.5	119	2.1
78.5	120	23	102	118	4500	5600	0.796	RNU 213 E	4	1.5	84	112	1.5
78.5	120	31	142	180	4500	5600	1.09	RNU 2213 E	4.5	1.5	84	112	1.5
80	110	20	47.5	57.0	4800	6000	—	RNU 1014	5	1.1	83.8	103.5	1
82.5	140	33	170	188	4000	5000	1.75	RNU 313 E	5.5	2.1	90.8	129	2.1
82.5	140	48	235	285	4000	5000	2.54	RNU 2313 E	8	2.1	90.8	129	2.1
83.5	125	24	112	135	4300	5300	0.878	RNU 214 E	4	1.5	88.6	117	1.5
83.5	125	31	148	192	4300	5300	1.15	RNU 2214 E	4.5	1.5	88.6	117	1.5
85	115	20						RNU 1015	5	1.1
88.5	130	25	125	155	4000	5000	0.964	RNU 215 E	4	1.5	92.9	122	1.5
88.5	130	31	155	205	4000	5000	1.21	RNU 2215 E	4.5	1.5	92.9	122	1.5
89	150	35	195	220	3800	4800	2.18	RNU 314 E	5.5	2.1	97.5	139	2.1
89	150	51	260	320	3800	4800	3.11	RNU 2314 E	8.5	2.1	97.5	139	2.1
91.5	125	22						RNU 1016	5.5	1.1
95	160	37	228	260	3600	4500	2.62	RNU 315 E	5.5	2.1	103.5	149	2.1
95.3	140	26	132	165	3800	4800	1.14	RNU 216 E	4.5	2	100	131	2
95.3	140	33	178	242	3800	4800	1.49	RNU 2216 E	4.5	2	100	131	2
95.5	160	55	245	308	3600	4500	4.54	RNU 2315	—	2.1	103.5	149	2.1
96.5	130	22	64.5	81.6	4000	5000	0.72	RNU 1017	5.5	1.1	100.8	123.5	1
100.5	150	28	158	192	3600	4500	1.48	RNU 217 E	4.5	2	107	141	2
100.5	150	36	205	272	3600	4500	1.93	RNU 2217 E	5	2	107	141	2
101	170	39	245	282	3400	4300	3.1	RNU 316 E	6	2.1	111.8	159	2.1
103	140	24	74.0	94.8	3800	4800	0.98	RNU 1018	6	1.5	107.8	132	1.5
107	160	30	172	215	3400	4300	1.79	RNU 218 E	5	2	114.2	151	2
107	160	40	230	312	3400	4300	2.41	RNU 2218 E	6	2	114.2	151	2
108	180	41	280	332	3200	4000	3.66	RNU 317 E	6.5	3	115.5	167	2.5
108	180	60	295	380	3200	4000	6.47	RNU 2317	—	3	115.5	167	2.5
112.5	170	32	208	362	3200	4000	2.22	RNU 219 E	5	2.1	120	159	2.1
112.5	170	43	275	368	3200	4000	2.97	RNU 2219 E	6.5	2.1	120	159	2.1
113	150	24						RNU 1020	6	1.5
113.5	190	43	298	348	3000	3800	4.27	RNU 318 E	6.5	3	125	177	2.5
119	180	34	235	302	3000	3800	2.68	RNU 220 E	5	2.1	128	169	2.1
119	180	46	318	440	3000	3800	3.65	RNU 2220 E	6	2.1	128	169	2.1
119.5	160	26						RNU 1021	6.5	2
121.5	200	45	315	380	2800	3600	4.86	RNU 319 E	7.5	3	132	187	2.5
125	170	28	115	155	3000	3800	1.91	RNU 1022	6.5	2	130.7	161	2
127.5	215	47	365	425	2600	3200	5.98	RNU 320 E	7.5	3	140.5	202	2.5
132.5	200	38	278	360	2600	3400	3.69	RNU 222 E	6	2.1	141.5	189	2.1
135	180	28	130	168	2600	3400	2.31	RNU 1024	6.5	2	140.7	171	2
135	225	49	322	392	2200	3000	—	RNU 321	9.5	3	147	212	2.5
143	240	50	352	428	2000	2800	—	RNU 322	9	3	155.5	227	2.5
143.5	215	40	322	422	2200	3000	4.52	RNU 224 E	6	2.1	153	204	2.1
148	200	33						RNU 1026	8	2
154	260	55	440	552	1900	2600	—	RNU 324	9.5	3	168.5	247	2.5
156	230	40	258	352	2000	2800	5.6	RNU 226	8	3	165.5	217	2.5
158	210	33	158	220	2000	2800	—	RNU 1028	8	2	164.5	201	2
167	280	58	492	620	1700	2200	—	RNU 326	10	4	182	264	3
169	250	42	302	415	1800	2400	—	RNU 228	8	3	179.5	237	2.5
169.5	225	35	188	268	1900	2600	3.64	RNU 1030	8.5	2.1	176.7	214	2.1
180	240	38						RNU 1032	9	2.1
180	300	62	545	690	1600	2000	—	RNU 328	11	4	196	284	3
182	270	45	360	490	1700	2200	—	RNU 230	8.5	3	193	257	2.5
193	260	42						RNU 1034	10	2.1
193	320	65	595	765	1500	1900	—	RNU 330	11.5	4	210	304	3
195	290	48	405	552	1600	2000	—	RNU 232	9	3	205	277	2.5
205	280	46	300	438	1600	2000	—	RNU 1036	10.5	2.1	214.5	269	2.1
208	340	68	628	825	1400	1800	—	RNU 332	13	4	225	324	3
208	310	52	425	650	1500	1900	—	RNU 234	10	4	219.8	294	3
215	290	46						RNU 1038	10.5	2.1
218	320	52	425	650	1400	2800	—	RNU 236	10	4	230.5	304	3
220	360	72	715	952	1300	1700	—	RNU 334	13.5	4	238	344	3
229	310	51						RNU 1040	12.5	2.1
231	340	55	512	745	1300	1700	—	RNU 238	10.5	4	244.5	324	3
232	380	75	835	1100	1200	1600	—	RNU 336	13.5	4	251	364	3
244	360	58	570	842	1200	1600	—	RNU 240	11	4	258	344	3
245	400	78	882	1190	1100	1500	—	RNU 338	14	5	265	380	4
250	340							RNU 1044	13
260	420	80	972	1290	1000	1400	—	RNU 340	15	5	280	400	4
270	360	56						RNU 1048	13	3
270	400	65	702	1050	1000	1400	—	RNU 244	12.5	4	286	384	3
296	400	65						RNU 1052	15.5	4
316	420	65						RNU 1056	15.5	4
340	460	74						RNU 1060	17	4
360	480	74						RNU 1064	17	4
385	520	82						RNU 1068	18.5	5
405	540	82						RNU 1072	18.5	5
425	560	82						RNU 1076	18.5	5
450	600	90						RNU 1080	20	5

轧机用四列圆柱滚子轴承(JB/T5389.1-2016)

轧机用四列圆柱滚子轴承(摘自JB/T 5389.1—2016)
	符号含义与应用 FC—四列圆柱滚子轴承(一个内圈) FCDP—外圈单挡边，带平挡圈的双内圈四列圆柱滚子轴承 FCD—双内圈四列圆柱滚子轴承能承受大的径向载荷，不能承受轴向载荷，不能限制轴向位移，刚性大，用于轧机等重型机械

轧机用四列圆柱滚子轴承(摘自JB/T 5389.1—2016)

符号含义与应用

FC—四列圆柱滚子轴承(一个内圈)

FCDP—外圈单挡边，带平挡圈的双内圈四列圆柱滚子轴承

FCD—双内圈四列圆柱滚子轴承

能承受大的径向载荷，不能承受轴向载荷，不能限制轴向位移，刚性大，用于轧机等重型机械

主要尺寸/mm

基本额定载荷/kN

轴承代号

主要尺寸/mm

基本额定载荷/kN

轴承代号

F_W

min

r₁

min

C_r

C_0r

FC型

F_W

min

r₁

min

C_r

C_0r

FC型

100

110

120

130

140

145

150

160

170

180

190

200

210

140

145

150

170

165

180

200

210

225

210

225

230

240

230

240

250

260

250

260

280

270

260

270

280

270

280

310

280

290

320

300

104

106

120

105

125

155

156

120

150

156

130

168

124

160

170

120

156

124

168

180

168

170

168

200

170

175

200

188

192

216

210

170

260

105

111

113

127

135

149

158

166

169

166

169

174

180

183

185.5

189

192

195

200

202

207

212

214

222

229

222

226

233

234

1.5

2.1

1.1

1.5

2.1

335

209

218

—

605

612

738

718

—

578

838

788

840

742

852

942

690

1210

1070

648

1210

809

1050

1460

1420

1430

755

1360

—

1120

1340

1430

1230

—

1540

1950

730

435

432

—

1060

930

1220

1150

—

1590

1690

1290

1760

1705

2170

1950

1310

2360

2080

1020

1770

1730

2170

2340

2430

2440

3200

—

2270

3320

2580

2820

—

3400

3550

FC 182870

FC 2028104

FC 202870/YA3^②

FC 202970

FC 2030106

FC 2234120

FC 243390

FC 2436105

FC 2640125

FC 2842125

FC 2842155

FC 2942155

FC 2945156

FC 3042120

FC 3045120

FC 3045150

FC 3046156

FC 3246130^②

FC 3246168/YA3^②

FC 3248168

FC 3248124

FC 3446160^②

FC 3446180

FC 3448170

FC 3450170

FC 3452120

FC 3650156^②

FC 3652124^②

FC 3652168

FC 3656180

FC 3854168^②

FC 3854170^②

FC 3852168

FC 3854200

FC 3856200

FC 4054170^②

FC 4056170

FC 4062175

FC 4056200

FC 4056188^②

FC 4058192

FC 4064216

FC 4260210

FC 4260170

FC 4260260

220

230

240

250

260

270

280

290

300

320

330

340

350

400

440

500

570

340

310

320

300

340

330

340

330

340

360

350

340

350

360

370

380

390

420

375

390

410

420

450

480

460

450

460

480

520

550

660

670

750

200

192

225

210

192

206

260

220

192

220

224

230

220

200

220

280

220

230

236

220

275

280

200

240

190

240

300

218

240

290

350

340

250

260

280

350

300

340

450

530

250

246

244

248

242

250

260

261

264

265

272

270

276

278

282

288

292

294

290

298

312

318

306

312

316

320

327

332

355

364

365

371

370

374

378

401

442

492

540

622

2.1

2.5

2.1

3.5

2.1

2.5

2.1

3.5

1230

1850

1510

1350

2000

1780

1540

2070

—

1610

1650

2000

1530

—

2270

2150

2140

2310

1690

2930

2670

—

2470

—

1980

2170

2220

2980

3970

3300

2420

2650

—

3570

3120

4050

3330

3510

4400

4850

3650

3860

—

4210

4250

4650

3860

—

5380

4750

5950

4820

6250

5570

—

5330

—

4680

5280

5320

5980

8320

9140

7240

7000

—

9560

FC 4468200^②

FC 4462192

FC 4462225^②

FC 4464210

FC 4460192

FC 4468192

FC 4666206

FC 4668260

FC 4866220^②

FC 4868192^②

FC 4872220

FC 4870224

FC 5068230

FC 5070220

FC 5072220^②

FC 5272200^②

FC 5274220

FC 5274280

FC 5276280

FC 5276220^②

FC 5476230

FC 5478236^②

FC 5678220

FC 5678275

FC 5684280

FC 5675200

FC 5678240

FC 5878190

FC 5882240

FC 5884300

FC 6084218

FC 6084240^①

FC 6490240

FC 6496290

FC 6496350^①

FC 6692340^①

FC 6890250^②

FC 6892260

FC 6896280

FC 6896350^①

FC 70104300

FC 80110300

FC 88132340

FC 100134450

FC 114150530

FCD型、FCDP型、FCDP···R型轴承外形尺寸

轴承型号		d	D	B	F_w	r_smin	r_1smin	r₂
FCD型	FCDP型 FCDP···R型	d	D	B	F_w	r_smin	r_1smin	r₂
FCD 2030106	—	100	150	105	113	1.5	1.1	—
FCD 3045120	—	150	225	120	169	2	2	—
FCD 3446160	—	170	230	160	185.5	2	2	—
FCD 4462225	—	220	310	225	244	2.1	2.1	—
FCD 4462265	—	220	310	265	246	2.1	2.1	—
FCD 4464210	—	220	320	310	248	2.1	2.1	—
FCD 4668260	—	230	340	260	261	2.1	2.1	—
FCD 4866220	—	240	330	220	264	2.1	2.1	—
FCD 4872290	—	240	360	290	270	4	4	—
FCD 5068230	—	260	340	230	276	3.5	3.5	—
FCD 5276280	—	260	370	200	290	3	3	—
FCD 5274200	—	260	380	280	292	3	3	—
FCD 5280290	—	260	400	290	296	4	4	—
FCD 5476230	—	270	380	230	298	3	3	—
FCD 5478236	—	270	390	236	312	3	3	—
FCD 5678275	FCDP 5678275	280	390	278	308	1.5	1.1	—
FCD 5682300	—	280	410	300	313	4	4	—
FCD 5684280	—	280	420	280	318	4	4	—
FCD 5882240	—	290	410	240	320	4	4	—
FCD 5884300	—	290	420	300	327	4	4	—
FCD 5886280	—	290	430	280	330	4	4	—
FCD 6084240	—	300	420	240	332	4	4	—
FCD 6084300	FCDP 6084300	300	420	300	332	3	3	—
FCD 6488240	—	320	440	240	351	4	4	—
FCD 6490240	—	320	450	240	355	4	4	—
FCD 6492280	—	320	460	280	357	4	4	—
FCD 6492340	—	320	460	340	357	4	4	—
FCD 6496290	—	320	480	290	364	4	4	—
FCD 6496306	—	320	480	306	364	4	4	—
FCD 6496350	FCDP 6496350	320	480	350	364	4	4	—
FCD 6692340	FCDP 6692340	330	460	340	365	4	4	—
FCD 6890250	—	340	450	250	371	4	4	—
FCD 6892260	—	340	460	260	370	4	4	—
FCD 6896280	—	340	480	280	378	4	4	—
FCD 6896350	FCDP 6896350	340	480	350	378	4	4	—
FCD 7296340	—	360	480	340	392	4	4	—
FCD 72100300	—	360	500	300	394	3	3	—
FCD 72102370	FCDP 72102370	360	510	370	392	4	4	—
FCD 72104380	FCDP 72104380	360	520	380	405	4	4	—
FCD 72110430	—	360	550	430	408	5	5	—
FCD 74104380	FCDP 74104380	370	520	380	409	4	4	—
—	FCDP 74106400	370	530	400	413	4	4	—
FCD 74108400	—	370	540	400	416	5	5	—
FCD 75104360	—	375	520	360	422	5	5	—
FCD 76100300	—	380	500	300	412	4	4	—
FCD 76104290	—	380	520	290	426	4	4	—
FCD 76108360	—	380	540	360	422	4	4	—
FCD 76108400	FCDP 76108400	380	540	400	422	4	4	—
FCD 78110400	—	390	550	400	434	5	5	—
FCD 80110300	—	400	550	300	442	5	5	—
FCD 80112410	FCDP 80112410	400	560	410	445	5	5	—
—	FCDP 82112400R	410	560	400	450	—	5	11
FCD 82120440	FCDP 82120440	410	600	440	460	5	5	—
FCD 84120440	FCDP 84120440	420	600	440	470	5	5	—
FCD 88124450	FCDP 88124450	440	620	450	487	5	5	—
FCD 88132340	—	440	660	340	492	6	6	—
—	FCDP 92124400	460	620	400	502	4	4	—
FCD 92130470	FCDP 92130470	460	650	470	509	5	5	—
FCD 96130450	FCDP 96130450	480	650	450	525	6	6	—
FCD 96136500	FCDP 96136500	480	680	500	532	6	6	—
FCD 96140420	—	480	700	420	533	6	6	—
FCD 100134450	FCDP 100134450	500	670	450	540	6	5	—
FCD 100136450	—	500	680	450	540	5	5	—
—	FCDP 100140500	500	700	500	554	6	6	17
—	FCDP 100142480R	500	710	480	558	—	6	—
FCD 100144530	FCDP 100144530	500	720	530	568	6	6	—
—	FCDP 102136500	510	680	500	560	5	5	—
—	FCDP 102146520	510	730	520	565	6	6	—
—	FCDP 102152550R	510	760	550	570	—	6	16
—	FCDP 104147535R	520	735	535	574.5	—	5	20
—	FCDP 106152520R	530	760	520	587	—	5	12
FCD 106156570	FCDP 106156570	530	780	570	601	6	6	—
FCD 110148510	FCDP 110148510	550	740	510	600	6	6	—
—	FCDP 110160520	550	800	520	612	6	6	—
—	FCDP 110160560	550	800	560	612	6	6	—
FCD 112164630	FCDP 112164630	560	820	630	625	6	6	—
—	FCDP 114160514	570	800	514	626	6	6	—
FCD 114163594	FCDP 114163594	570	815	594	628	6	6	—
—	FCDP 116170540	580	850	540	652	6	6	—
FCD 120164575	FCDP 120164575	600	820	575	660	6	6	—
—	FCDP 120174540	600	870	540	672	6	6	—
FCD 120174640	FCDP 120174640	600	870	640	672	6	6	—
—	FCDP 122174660R	610	870	660	680	—	6	12
FCD 126180670	FCDP 126180670	630	900	670	698	6	6	—
—	FCDP 126184515	630	920	515	700	7.5	7.5	—
—	FCDP 130180650	650	900	650	704	7.5	7.5	—
—	FCDP 130184600R	650	920	600	723	—	6	18
FCD 130184670	FCDP 130184670	650	920	670	723	7.5	7.5	—
FCD 134190700	FCDP 134190700	670	950	700	750	7.5	7.5	—
—	FCDP 136196640R	680	980	640	760	—	4	20
FCD 138196715	FCDP 138196715	690	980	715	766	7.5	7.5	—
—	FCDP 138196750	690	980	750	766	7.5	7.5	—
FCD 140186620	FCDP 140186620	700	930	620	763	7.5	7.5	—
FCD 140192620	FCDP 140192620	700	960	620	790	7.5	7.5	—
FCD 142200715	FCDP 142200715	710	1000	715	787.5	7.5	7.5	—
FCD 146192620	FCDP 146192620	730	960	620	790	6	6	—
—	FCDP 146200700R	730	960	620	790	6	6	—
—	FCDP 146206750R	730	1030	750	809	—	4	20
FCD 150200670	FCDP 150200670	750	1000	670	813	7.5	7.5	—
—	FCDP 156214780	780	1070	780	853	7.5	7.5	—
FCD 160216700	FCDP 160216700	800	1080	700	878	7.5	7.5	—
FCD 160230850	FCDP 160230850	800	1150	850	905	7.5	7.5	—
—	FCDP 164226800R	820	1130	800	903	—	4	23
FCD 166216710	FCDP 166216710	830	1080	710	896	8	8	—
FCD 170230840	FCDP 170230840	850	1150	840	928	7.5	7.5	—
FCD 180244840	FCDP 180244840	900	1220	840	989	7.5	7.5	—
FCD 190260850	FCDP 190260850	950	1300	850	1044	7.5	7.5	—
FCD 1902721000	FCDP 1902721000	950	1360	1000	1058	7.5	7.5	—
FCD 200272800	FCDP 200272800	1000	1360	800	1084	7.5	7.5	—
FCD 2123001120	FCDP 2123001120	1060	1500	1120	1165	9.5	9.5	—
FCD 222296980	FCDP 222296980	1110	1480	980	1210	9.5	9.5	—
FCD 2243161150	FCDP 2243161150	1120	1580	1150	1240	9.5	9.5	—

①FCDP型轴承与FCD型轴承外形尺寸和额定载荷相同。

②轴承代号及基本额定载荷数据来自瓦房店轴承集团公司样本。

注：FCD型及FCDP型，标准中尚有d＝440、460、480、500、530、550、560、570、600、630、650、670、690、700、710、730、750、800、830、850、900、950、1000、1060、1110、1120等各种规格，本表未编入。

<- 上一项下一项 ->
