常用滚动轴承尺寸及性能参数

<- 上一项下一项 ->

推力滚子轴承

常用滚动轴承尺寸及性能参数分页导航

本页导航 广告链接

推力滚子轴承

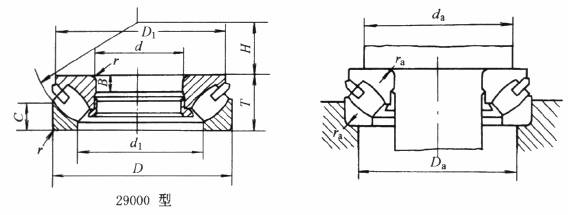

推力调心滚子轴承(GB/T5859-2008)

轴径60～360

推力调心滚子轴承 (GB/T 5859—2008)
											轴向当量动载荷：当F_r≤0.55F_a时，P_a＝F_a+1.2F_r 轴向当量静载荷：当F_r≤0.55F_a时，P_0a＝F_a+2.7F_r 最小轴向载荷：式中 n—— 转速，r/min
应用能承受较大的单向载荷，能限制单向位移，可承受以轴向载荷为主的径向、轴向联合载荷
基本尺寸 /mm			基本额定载荷 /kN		最小载荷常数	极限转速 /r·min^-1	轴承代号	其他尺寸 /mm						安装尺寸 /mm
d	D	T	C_a	C_0a	A	油	29000 型	d₁ max	D₁ max	B min	C	H	r min	d_a min	D_a max	r_a max
60	130	42	319	897	0.086	2400	29412	89	123	15	20.1	38	1.5	90	107	1.5

65	140	45	371	1048	0.118	2200	29413	96	133	16	21.3	42	2	100	115	2

70	150	48	416	1198	0.155	2000	29414	103	142	17	22.7	44	2	105	124	2

75	160	51	468	1367	0.21	1900	29415	109	152	18	24.3	47	2	115	132	2

80	170	54	532	1563	0.263	1800	29416	117	162	19	26.8	50	2.1	120	141	2.1

85	150	39	326	1037	0.105	2200	29317	114	143.5	13	18.7	50	1.5	115	129	1.5
	180	58	582	1708	0.304	1700	29417	125	170	21	27.3	54	2.1	130	150	2.1

90	155	39	335	1089	0.116	2200	29318	117	148.5	13	18.8	52	1.5	118	135	1.5
	190	60	642	1904	0.392	1600	29418	132	180	22	28.5	56	2.1	135	158	2.1

100	170	42	390	1284	0.166	2000	29320	129	163	14	20.8	58	1.5	132	148	1.5
	210	67	778	2343	0.588	1400	29420	146	200	24	32.4	62	3	150	175	2.5

110	190	48	487	1625	0.279	1800	29322	143	182	16	23	64	2	145	165	2
	230	73	923	2854	0.724	1300	29422	162	220	26	34.8	69	3	165	192	2.5

120	210	54	620	2066	0.44	1600	29324	159	200	18	25.9	70	2.1	160	182	2.1
	250	78	1074	3308	0.933	1200	29424	174	236	29	36.6	74	4	180	210	3

130	225	58	663	2235	0.543	1500	29326	171	215	19	27.8	76	2.1	170	195	2.1
	270	85	1249	3918	1.64	1100	29426	189	255	31	40	81	4	195	227	3

140	240	60	719	2539	1.71	1400	29328	183	230	20	28	82	2.1	185	208	2.1
	280	85	1288	4133	1.796	1000	29428	199	268	31	40	86	4	205	237	3

150	215	39					29230	178	208	14	19	82	1.5
	250	60	781	2753	0.774	1300	29330	194	240	20	28.9	87	2.1	195	220	2.1
	300	90	1452	4680	2.285	950	29430	214	285	32	42.1	92	4	220	253	3

160	225	39					29232	188	219	14	19	89	1.5
	270	67	927	3253	1.063	1200	29332	208	260	23	31.7	92	3	210	236	2.5
	320	95	1589	5315	2.969	900	29432	229	306	34	47.1	99	5	230	271	4

170	240	42					29234	198	233	15	20	92	1.5
	280	67	940	3358	1.16	1100	29334	216	270	23	31.7	96	3	220	247	2.5
	340	103	1878	6265	4.015	850	29434	243	324	37	48.8	104	5	245	288	4

180	250	42					29236	208	243	15	20	92	1.5
	300	73	1111	4056	1.628	1000	29336	232	290	25	34.8	103	3	235	263	2.5
	360	109	2056	6867	4.936	750	29436	255	342	39	51.9	110	5	260	305	4

190	270	48					29238	223	262	15	24	104	2
	320	78	1301	4861	2.294	900	29338	246	308	27	38.6	110	4	250	281	3
	380	115	2297	7774	6.228	700	29438	271	360	41	55	117	5	275	322	4

200	280	48	612	2518	0.759	1400	29240	236	271	15	24	108	2	235	258	2
	340	85	1430	5181	2.827	900	29340	261	325	29	39.1	116	4	265	298	3
	400	122	2483	8368	7.588	700	29440	286	380	43	56.5	122	5	290	338	4

220	300	48	634	2705	0.749	1300	29244	254	292	15	24	117	2	260	277	2
	360	85	1524	5661	3.21	850	29344	280	345	29	40.7	125	4	285	316	3
	420	122	2588	8990	8.583	670	29444	308	400	43	56.9	132	6	310	360	5

240	340	60	915	3951	1.483	1100	29248	283	330	19	29.3	130	2.1	285	311	2.1
	380	85	1583	6014	3.569	800	29348	300	365	29	41.9	135	4	300	337	3
	440	122	2725	9771	9.656	630	29448	326	420	43	51.2	142	6	330	381	5

260	360	60	944	4207	1.754	1000	29252	302	350	19	29.5	139	2.1	305	331	2.1
	420	95	1940	7716	6.073	750	29352	329	405	32	46	148	5	330	372	4
	480	132	3247	11930	14.45	600	29452	357	460	48	65	154	6	360	419	5

280	380	60	954	4348	1.855	950	29256	323	370	19	29.5	150	2.1	325	351	2.1
	440	95	2023	8207	6.782	670	29356	348	423	32	46.3	158	5	350	394	4
	520	145	3753	13794	20.73	530	29456	387	495	52	67.6	166	6	390	446	5

300	420	73	1340	6057	3.43	900	29260	353	405	21	35.8	162	3	355	386	2.5
	480	109	2554	10396	10.2	630	29360	379	460	37	53.1	168	5	380	429	4
	540	145	3895	14689	22.95	480	29460	402	515	52	68.3	175	6	410	471	5

320	440	73	1406	6556	3.822	800	29264	372	430	21	36	172	3	375	406	2.5
	500	109	2578	10691	11.15	600	29364	399	482	37	53	180	5	400	449	4
	580	155	4537	17432	31.97	450	29464	435	555	55	75	191	7.5	435	507	6

340	460	73	1432	6838	4.27	800	29268	395	445	21	36.6	183	3	395	427	2.5
	540	122	3052	12554	15.64	530	29368	428	520	41	57.8	192	5	430	484	4
	620	170	5002	18866	38.98	430	29468	462	590	61	78.5	201	7.5	465	541	6

360	500	85	1796	8412	6.797	700	29272	423	485	25	40.8	194	4	420	461	3
	560	122	3124	13114	16.33	500	29372	448	540	41	58.1	202	5	450	504	4
	640	170	5295	20562	43.24	400	29472	480	610	61	81	210	7.5	485	560	6

轴径380～900

推力调心滚子轴承 (GB/T 5859—2008)
											轴向当量动载荷：当F_r≤0.55F_a时，P_a＝F_a+1.2F_r 轴向当量静载荷：当F_r≤0.55F_a时，P_0a＝F_a+2.7F_r 最小轴向载荷：式中 n—— 转速，r/min
应用能承受较大的单向载荷，能限制单向位移，可承受以轴向载荷为主的径向、轴向联合载荷
基本尺寸 /mm			基本额定载荷 /kN		最小载荷常数	极限转速 /r·min^-1	轴承代号	其他尺寸 /mm						安装尺寸 /mm
d	D	T	C_a	C_0a	A	油	29000 型	d₁ max	D₁ max	B min	C	H	r min	d_a min	D_a max	r_a max
380	520	85	1886	9107	7.536	670	29276	441	505	27	42.1	202	4	440	480	3
	600	132	3560	15005	24.68	450	29376	477	580	44	61.4	216	6	480	538	5
	670	175	5799	23345	55.3	380	29476	504	640	63	84.5	230	7.5	510	587	6

400	540	85	1906	9359	8.989	670	29280	460	526	27	42.2	212	4	460	500	3
	620	132	3690	15865	24.52	450	29380	494	596	44	64.7	225	6	500	557	5
	710	185	6073	24293	67.59	360	29480	534	680	67	86	236	7.5	540	622	6

420	580	95	2356	11571	12.6	600	29284	489	564	30	49.2	225	5	490	534	4
	650	140	3673	17692	30.7	430	29384	520	626	48	67.1	235	6	525	585	5
	730	185	6344	25562	70.27	340	29484	556	700	67	89	244	7.5	560	643	6

440	600	95	2466	12439	13.89	560	29288	508	585	30	49.3	235	5	510	554	4
	680	145	4434	19229	36.0	400	29388	548	655	49	70.8	245	6	548	614	5
	780	206	7271	28835	89.34	320	29488	588	745	74	97	260	9.5	595	684	8

460	620	95	2474	12643	15.32	530	29292	530	605	30	49.3	245	5	530	575	4
	710	150	4762	21051	44.6	360	29392	567	685	51	72	257	6	575	638	5
	800	206	7793	31810	99.15	300	29492	608	765	74	99.9	272	9.5	615	704	8

480	650	103	2694	13555	17.66	500	29296	556	635	33	49.4	259	5	555	603	4
	730	150	4967	22458	48.02	340	29396	590	705	51	74.4	270	6	593	660	5
	850	224	8525	34066	132.4	280	29496	638	810	81	102.8	280	9.5	645	744	8

500	670	103	2782	14281	18.48	480	292/500	574	654	33	50.5	268	5	575	622	4
	750	150	5002	22895	48.09	340	293/500	611	725	51	74.9	280	6	615	683	5
	870	224	8796	35832	146.9	260	294/500	661	830	81	102.8	290	9.5	670	765	8

530	710	109	3152	16392	24.2	430	292/530	612	692	35	54	288	5	611	661	4
	800	160	5721	26124	68.1	320	293/530	648	772	54	78.6	295	7.5	650	724	6
	920	236	10158	42513	179.2	240	294/530	700	880	87	113.2	309	9.5	700	810	8

560	750	115	3429	17939	30.09	430	292/560	644	732	37	57.7	302	5	645	697	4
	850	175	6630	31664	86.9	300	293/560	690	822	60	87.5	310	7.5	691	770	6
	980	250	11346	47887	238	220	294/560	740	940	92	120	328	12	750	860	10

600	800	122	3816	20181	37.04	400	292/600	688	780	39	59.4	321	5	690	744	4
	900	180	7189	35016	102.9	280	293/600	731	870	61	90	335	7.5	735	815	6
	1030	258	12144	52890	290	200	294/600	785	990	92	126	347	12	800	900	10

630	850	132	4582	24547	52.95	360	292/630	728	830	42	67.3	338	6	730	786	5
	950	190	7762	36393	122.2	260	293/630	767	920	65	93.9	345	9.5	780	857	8
	1090	280	13540	57622	343	180	294/630	830	1040	100	13	365	12	845	956	10

670	900	140	5005	26906	65.18	340	292/670	773	880	45	68.6	364	6	780	830	5
	1000	200	8737	43170	158.4	240	293/670	813	963	68	100	372	9.5	825	905	8
	1150	290	14531	61781	405	170	294/670	880	1105	106	138	387	15	900	1010	12

710	950	145	5395	29444	80.47	300	292/710	815	930	46	73.7	380	6	825	880	5
	1060	212	9542	45242	199.2	220	293/710	864	1028	72	101.8	394	9.5	875	960	8
	1220	308	16789	74880	554.7	160	294/710	925	1165	113	148.5	415	15	950	1070	12

750	1000	150	5787	31990	94.72	280	292/750	861	976	48	76.8	406	6	870	928	5
	1120	224	10605	51639	250.5	200	293/750	910	1086	76	108	415	9.5	925	1010	8
	1280	315	17827	79617	650.6	150	294/750	983	1220	116	152	436	15	1000	1125	12

800	1060	155	6359	35963	116.2	260	292/800	915	1035	50	79.2	426	7.5	925	985	6
	1180	230	11380	55789	295.8	190	293/800	965	1146	78	112	440	9.5	985	1065	8
	1360	335	19908	89611	831.6	140	294/800	1040	1310	120	161	462	15	1070	1195	12

850	1120	160	6887	39733	140.9	240	292/850	966	1095	51	82.9	453	7.5	980	1035	6
	1250	243	12597	62092	371.3	180	293/850	1024	1205	85	116.5	468	12	1040	1130	10
	1440	354	21435	96756	1026	130	294/850	1060	1372	126	168	494	15	1130	1265	12

900	1180	170	7409	42526	165.4	220	292/900	1023	1150	54	84.5	477	7.5	1035	1095	6
	1320	250	13494	67595	471	170	293/900	1086	1280	86	120	496	12	1110	1195	10
	1520	372					294/900	1168	1460	138	180	518	15

950	1250	180					292/950	1081	1220	58	90	507	7.5
	1400	272					293/950	1150	1360	93	132	525	12
	1600	390					294/950	1209	1470	153	191	546	15

1000	1320	190					292/1000	1139	1290	61	98	540	9.5
	1460	276					293/100	1192	1365	100	137	561	12

1060	1400	206					292/1060	1208	1370	66	108	566	9.5

1120	1460	206					292/1120	1272	1385	72	101	601	9.5

1180	1520	206					292/1180	1331	1450	83	101	625	9.5

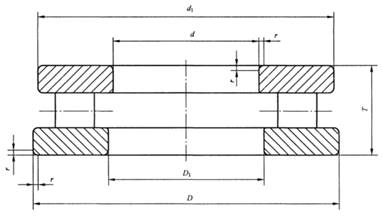

推力圆柱滚子轴承(GB/T4663-2017)

推力圆柱滚子轴承 (GB/T 4663—2017)
单向推力圆柱滚子轴承										轴向当量动载荷：P_a＝F_a 轴向当量静载荷：P_0a＝F_a 最小轴向载荷：式中 n——转速，r/min 应用能承受较大的单向轴向载荷，限制单向位移
基本尺寸 /mm			基本额定载荷 /kN		最小载荷常数	极限转速 /r·min^-1		重量 /kg	轴承代号	其他尺寸 /mm			安装尺寸 /mm
d	D	T	C_a	C_0a	A	脂	油	W≈	80000型	D₁ min	d₁ max	r min	d_a min	D_a max	r_a max
10	24	9							81100	11	24	0.3
	26	11							81200	12	26	0.6

12	26	9							81101	13	26	0.3
	28	11							81201	14	28	0.6

15	28	9							81102	16	28	0.3
	32	12							81202	17	32	0.6

17	30	9							81103	18	30	0.3
	35	12							81203	19	35	0.6

20	35	10							81104	21	35	0.3
	40	14							81204	22	40	0.6

25	42	11							81105	26	42	0.6
	47	15							81205	27	47	0.6

30	47	11							81106	32	47	0.6
	52	16							81206	32	52	0.6

35	52	12							81107	37	52	0.6
	62	18							81207	42	68	1

40	60	13	37.2	115	0.002	1700	2400	0.12	81108	42	60	0.6	58	42	0.6
	68	19	68.2	190	0.004	1200	1800	0.27	81208	42	68	1	66	43	1

45	65	14							81109	47	60	0.6
	73	20							81209	47	73	1

50	70	14							81110	52	70	0.6
	78	22	77.0	235	0.005	1000	1600	0.45	81210	52	78	1	75	53	1

55	78	16	56.5	215	0.005	1400	2000	0.24	81111	57	78	0.6	77	57	0.6
	90	25	104	318	0.009	950	1500	0.71	81211	57	90	1	85	59	1

60	85	17							81112	62	85	1
	95	26							81212	62	951

65	90	18	65.8	235	0.006	1200	1800	0.381	81113	67	90	1	87	67	1
	100	27	112	362	0.012	850	1300	0.874	81213	67	100	1	96	69	1

70	95	18							81114	72	92	1
	105	27							81214	72	105	1

75	100	19							81115	77	100	1
	110	27	125	430	0.017	750	1100	0.98	81215	77	110	1	106	79	1

80	105	19							81116	82	105	1
	115	28							81216	82	115	1

85	110	19	75.0	302	0.008	900	1400	0.45	81117	87	110	1	108	87	1
	125	31	152	550	0.026	670	950	1.44	81217	88	125	1	119	90	1

90	120	22	105	408	0.015	850	1300	0.67	81118	92	120	1	117	93	1
	135	35							81218	93	135	1.1

100	135	25							81120	102	135	1
	150	38	228	840	0.059	560	850	2.58	81220	103	150	1.1	142	107	1

110	145	25							81122	112	145	1
	160	38							81222	113	160	1.1

120	155	25	155	660	0.036	700	1000	1.36	81124	122	155	1	151	124	1
	170	39							81224	123	170	1.1

130	170	30							81126	132	170	1
	190	45	368	1420	0.164	450	700	4.59	81226	133	187	1.5	181	137	1.5

140	180	31							81128	142	178	1
	200	46							81228	143	197	1.5

150	190	31							81130	152	188	1
	215	50							81230	153	212	1.5

160	200	31							81132	162	198	1
	225	51							81232	163	222	1.5

170	215	34							81134	172	213	1.1
	240	55							81234	173	237	1.5

180	225	34							81136	183	222	1.1
	250	56							81236	183	247	1.5

190	240	37							81138	193	237	1.1
	270	62							81238	194	267	2

200	250	37							81140	203	247	1.1
	280	62							81240	204	277	2

220	270	37							81144	223	267	1.1
	300	63							81244	224	297	2

240	300	45							81148	243	297	1.5
	340	78							81248	244	335	2

260	320	45							81152	263	317	1.5
	360	79							81252	264	355	2.1

280	350	53							81156	283	347	1.5
	380	80							81256	284	375	2.1

300	380	62							81160	304	376	2
	420	95							81260	304	415	3

320	400	63							81164	324	396	2
	440	95							81264	325	435	3

340	420	64							81168	344	416	2
	460	96							81268	345	455	3

360	440	65							81172	364	436	2
	500	110							81272	365	495	4

380	460	65							81176	384	456	2
	520	112							81276	385	515	4

400	480	65							81180	404	476	2
	540	112							81280	405	535	4

420	500	65							81184	424	495	2
	580	130							81284	425	575	5

440	540	80							81188	444	535	2.1
	600	130							81288	445	595	5

460	560	80							81192	464	555	2.1
	620	130							81292	465	615	5

480	580	80							81196	484	575	2.1
	650	135							81296	485	645	5

500	600	80							811/500	504	595	2.1
	670	135							812/500	505	665	5

530	640	85							811/530	534	635	3
	710	140							812/530	535	705	5

560	670	85							811/560	564	665	3
	750	150							812/560	565	745	5

600	710	85							811/600	604	705	3
	800	160							812/600	605	795	5

630	750	95							811/630	634	745	3
	850	175							812/630	635	845	6

670	800	105							811/670	674	795	4
	900	180							812/670	675	895	6

710	850	112							811/710	714	845	4
	950	190							812/710	715	945	6

750	900	120							811/750	755	895	4
	1000	195							812/750	755	995	6

800	950	120							811/800	805	945	4
	1060	205							812/800	805	1055	7.5

850	1000	120							811/850	855	955	4
	1120	212							812/850	855	1115	7.5

900	1060	130							811/900	1054	906	5
	1180	220							812/900	905	1175	7.5

950	1120	135							811/950	1114	956	5
	1250	236							812/950	955	1245	7.5

1000	1180	140							811/1000	1005	1175	5
	1320	250							812/1000	1005	1315	9.5

1060	1250	150							811/1060	1065	1245	5
	1400	265							812/1060	1065	1395	9.5

1120	1320	160							811/1120	1125	1315	5

1180	1400	175							811/1180	1185	1395	6

1250	1460	175							811/1250	1255	1455	6

1320	1540	175							811/1320	1325	1535	6

1400	1630	180							811/1400	1410	1620	6

1500	1750	195							811/1500	1510	1740	6

1600	1850	195							811/1600	1610	1840	6

1700	1970	212							811/1700	1710	1960	7.5

1800	2080	220							811/1800	1810	2070	7.5

轴承型号	d^a	d₂	D	D_1smin	d_3max	T₁	r_smin^b	r_1smin^b
82211	55	45	90	57	90	45	1	0.6

82212	60	50	95	62	95	46	1	0.6

82213	65	55	100	67	100	47	1	0.6

82214	70	55	105	72	105	47	1	1

82215	75	60	110	77	110	47	1	1

82216	80	65	115	82	115	48	1	1

82217	85	70	125	88	125	55	1	1

82218	90	75	135	93	135	62	1.1	1

82220	100	85	150	103	150	67	1.1	1

82222	110	95	160	113	160	67	1.1	1

82224	120	100	170	123	170	68	1.1	1.1

82226	130	110	190	133	189.5	80	1.5	1.1

82228	140	120	200	143	199.5	81	1.5	1.1

82230	150	130	215	153	214.5	89	1.5	1.1

82232	160	140	225	163	224.5	90	1.5	1.1

82234	170	150	240	173	239.5	97	1.5	1.1

82236	180	150	250	183	249	98	1.5	2

82238	190	160	270	194	269	109	2	2

82240	200	170	280	204	279	109	2	2

82244	220	190	300	224	299	110	2	2

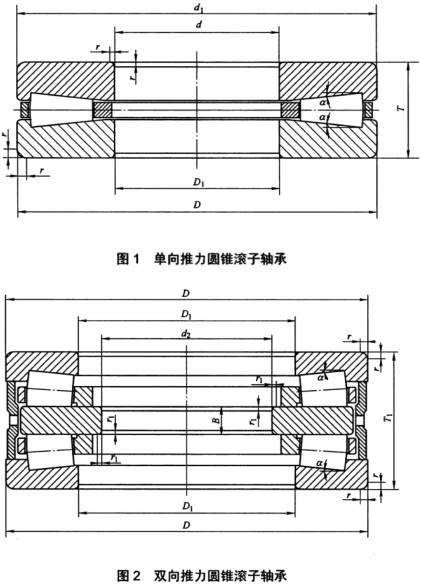

推力圆锥滚子轴承(GB/T4663-2017)

推力圆锥滚子轴承 (JB/T 7751—2016)
												轴向当量动载荷：P_a＝F_a 轴向当量静载荷：P_0a＝F_a 最小轴向载荷：式中 n—— 转速，r/min 应用能承受较大的单向轴向载荷，限制单向位移
基本尺寸/mm			基本额定载荷 /kN		最小载荷常数	极限转速 /r·min^-1		重量 /kg	轴承代号	其他尺寸 /mm			安装尺寸 /mm
d	D	T	C_a	C_0a	A	脂	油	W≈	90000型	D₁ min	d₁ max	r min	d_a min	D_a max	r_a max
50	70	14							91110	52	70	0.6
	78	22							91210	52	78	1

55	78	16							91111	57	78	0.6
	90	25							91211	57	90	1

60	85	17							91112	62	85	1
	95	26							91213	62	95	1

65	90	18							91113	67	90	1
	100	27							91213	67	100	1

70	95	18							91114	72	95	1
	105	27							91214	72	105	1

75	100	19							91115	77	100	1
	110	27							91215	77	110	1

80	105	19							91116	82	105	1
	115	28							91216	82	115

85	110	19							91117	87	110	1
	125	31							91217	88	125	1

90	120	22							91118	92	120	1
	135	35							91218	93	135	1.1

100	135	25							91120	102	135	1
	150	38							91220	103	150	1.1

110	145	25							91122	112	145	1
	160	38							91222	113	160	1.1

120	155	25							91124	122	155	1
	170	39							91224	123	170	1.1

130	170	30							91126	132	170	1
	190	45							91226	133	187	1.5
	270	85	1040	3780	0.638	380	500	28.5	99426	134	265	4	195	227	3

140	180	31							91128	142	178	1
	200	46							91228	143	197	1.5
	280	85	1120	4150	0.736	360	480	—	99428	144	275	4	205	237	3

150	190	31							91130	152	188	1
	215	50							91230	153	212	1.5

160	200	31							91132	162	198	1
	225	51							91232	163	222	1.5

170	215	34							91134	172	213	1.1
	240	55							91234	173	237	1.5
	340	103	1520	5750	1.38	280	380	58	99434	174	335	5	245	288	4

180	225	34							91136	183	222	1.1
	250	56							91236	183	247	1.5
	360	109	1630	5980	1.58	240	340	55.8	99436	184	355	5	260	305	4

190	240	37							91138	193	237	1.1
	270	62							91238	194	267	2

200	250	37							91140	203	247	1.1
	280	62							91240	204	277	2
	400	122	1840	7210	2.256	200	300	75	99440	205	395	5	290	338	4

220	270	37							91144	223	267	1.1
	300	63							91244	224	297	2

240	300	45							91148	243	297	1.5
	340	78							91248	244	335	2.1
	440	122	2320	9480	3.826	180	260	—	99448	245	435	6	330	381	5

260	320	45							91152	263	317	1.5
	360	79							91252	264	355	2.1
	480	132	2730	11400	5.50	160	220	—	99452	265	475	6	360	419	5

280	350	53							91156	283	347	1.5
	380	80							91256	284	375	2.1
	520	145	3150	13400	7.56	140	190	—	99456	285	515	6	390	446	5

300	380	62							91160	304	376	2
	420	95							91260	304	415	3

320	400	63							91164	324	396	2
	440	95							91264	325	435	3
	580	155	4000	17200	12.6	110	160	—	99464	325	575	7.5	435	507	6

340	420	65							91168	344	416	2
	460	96							91268	345	455	3

360	440	65							91172	364	436	2
	500	110							91272	365	495	4

380	460	65							91176	384	456	2
	520	112							91276	385	515	4
	670	175	5040	22900	22.2	85	120	254	99476	385	665	7.5	510	587	6

400	480	65							91180	404	476	2
	540	112							91280	405	535	4

420	500	65							91184	424	495	2
	580	130							91284	425	575	5

440	540	80							91188	444	535	2.1
	600	130							91288	445	595	5

460	560	80							91192	464	555	2.1
	620	130							91292	465	615	5

480	580	80							91196	484	575	2.1
	650	135							91296	485	645	5

500	600	80							911/500	504	595	2.1
	670	135							912/500	505	665	5

530	640	85							911/530	534	635	3
	710	140							912/530	535	705	5

560	670	85							911/560	564	665	3
	750	150							912/560	565	745	5

600	710	85							911/600	604	705	3
	800	160							912/600	605	795	5

630	750	95							911/630	634	745	3
	850	175							912/630	635	845	6

670	800	105							911/670	674	795	4
	900	180							912/670	675	895	6

710	850	112							911/710	714	845	4
	950	190							912/710	715	945	6

750	900	120							911/750	755	895	4
	1000	195							912/750	755	995	6

800	950	120							911/800	805	945	4
	1060	205							912/800	805	1055	7.5

850	1000	120							911/850	855	955	4
	1120	212							912/850	855	1115	7.5

900	1180	220							912/900	905	1175	7.5

950	1250	236							912/950	955	1245	7.5

1000	1180	140							911/1000	1005	1175	5
	1320	250							912/1000	1005	1315	9.5

1060	1250	150							911/1060	1065	1245	5
	1400	265							912/1060	1065	1395	9.5

1120	1320	160							911/1120	1125	1315	5

1180	1400	175							911/1180	1185	1395	6

1250	1460	175							911/1250	1255	1455	6

1320	1540	175							911/1320	1325	1535	6

1400	1630	180							911/1400	1410	1620	6

1500	1750	195							911/1500	1510	1740	6

1600	1850	195							911/1600	1610	1840	6

1700	1970	212							911/1700	1710	1960	7.5

1800	2080	220							911/1800	1810	2070	7.5

轴承型号	外形尺寸
轴承型号	d₂	D	D_1smin	B^b	T₁	r_smin	R_1smin
92120	100	200	110	18	85	2	1.1
92122	110	220	120	19	90	2	1.1
92124	120	240	135	20	95	2	1.1
92126	130	260	150	30	125	2	1.1
92128	140	280	165	32	130	2	1.1
92130	150	290	180	35	135	2	1.1
92132	160	300	190	35	140	2	1.1
92134	170	310	195	37	145	2	1.1
92136	180	320	205	40	150	3	1.5
92138	190	330	215	40	155	3	1.5
92140	200	350	226	40	155	3	1..5
92142	210	360	236	42	160	4	2
92144	220	380	250	45	165	4	2
92146	230	390	260	47	170	4	2
92148	240	400	270	47	170	4	2
92150	250	410	280	50	175	4	2
92152	260	420	290	50	175	4	2
92154	270	430	300	50	180	4	2
92156	280	440	310	50	185	4	2
92158	290	450	320	50	185	4	2
92160	300	460	330	52	190	5	3
92162	310	470	340	52	190	5	3
92164	320	480	350	52	190	5	3
92166	330	490	360	52	190	5	3
92168	340	510	370	55	200	5	3
92190	450	650	500	60	215	5	3
92192	460	660	510	60	215	5	3
92194	470	680	520	62	225	5	3
92196	480	690	530	62	225	5	3
92198	490	700	540	63	230	5	3
921/500	500	710	550	65	240	6	4
921/530	530	740	580	70	260	6	4
921/550	550	760	610	70	260	6	4
921/600	600	820	670	75	280	6	4
921/670	670	900	740	80	300	6	4

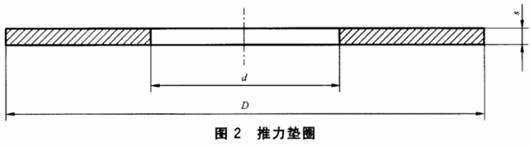

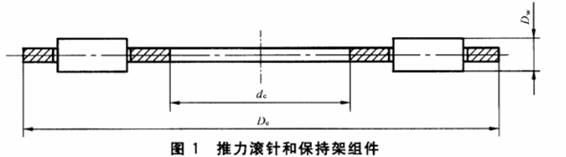

推力滚针和保持架组件-推力垫圈(GB/T4605-2003)

推力滚针和保持架组件推力垫圈(摘自GB/T 4605—2003)
轴向当量动载荷：P_a＝F_a 轴向当量静载荷：P_0a＝F_a 最小轴向载荷：式中 n—— 转速，r/min
组件尺寸 /mm			基本额定载荷/kN		极限转速 /r·min^-1		质量 /kg	组件代号	垫圈尺寸 /mm			质量 /kg	垫圈代号	安装尺寸 /mm
d_c	D_c	D_W	D_a	C_0a	脂	油	W ≈	AXK型	d	D	S	W	ASA型 AS型	d_a min	D_a max
6	19	2						AXK 0619	6	19	0.8		ASA 0619
											1		AS 0619
7	20	2						AXK 0720	7	20	0.8		ASA 0720
											1		AS 0720
8	21	2						AXK 0821	8	21	0.8		ASA 0821
											1		AS 0821
9	22	2						AXK 0922	9	22	0.8		ASA 0922
											1		AS 0922
10	24	2						AXK 1024	10	24	0.8		ASA 1024
											1		AS 1024
12	26	2						AXK 1226	12	26	0.8		ASA 1226
											1		AS 1226
14	27	2						AXK 1427	14	27	0.8		ASA 1427
											1		AS 1427
15	28	2						AXK 1528	15	28	0.8		ASA 1528
											1		AS 1528
16	29	2						AXK 1629	16	29	0.8		ASA 1629
											1		AS 1629
17	30	2	7.28	29.5	3200	4300	0.004	AXK 1730	17	30	0.8	0.003	ASA 1730	29	19
											1	0.004	AS 1730	29	19
20	35	2	9.0	38.0	2800	3800	0.005	AXK 2035	20	35	0.8	0.004	ASA 2035	34	22
											1	0.005	AS 2035	34	22
22	37	2						AXK 2237	22	37	0.8		ASA 2237
											1		AS 2237
25	42	2	13.0	48.2	2200	3200	0.007	AXK 2542	25	42	0.8	0.006	ASA 2542	41	29
											1	0.007	AS 2542	41	29
28	45	2						AXK 2845	28	45	0.8		ASA 2845
											1		AS 2845
30	47	2	15.8	74.0	2000	3000	0.008	AXK 3047	30	47	0.8	0.006	ASA 3047	46	35
											1	0.008	AS 3047	46	35
32	49	2						AXK 3249	32	49	0.8		ASA 3249
											1		AS 3249
35	52	2	16.0	80.2	1900	2800	0.01	AXK 3552	35	52	0.8	0.007	ASA 3552	51	40
											1	0.009	AS 3552	51	40
40	60	3	25.0	110	1700	2400	0.016	AXK 4060	40	60	0.8	0.01	ASA 4060	58	45
											1	0.012	AS 4060	58	45
45	65	3	26.0	122	1600	2200	0.018	AXK 4565	45	65	0.8	0.01	ASA 4565	63	50
											1	0.013	AS 4565	63	50
50	70	3	27.5	135	1600	2200	0.02	AXK 5070	50	70	0.8	0.011	ASA 5070	68	55
											1	0.014	AS 5070	68	55
55	78	3	30.2	162	1400	1900	0.028	AXK 5578	55	78	0.8	0.014	ASA 5578	76	60
											1	0.018	AS 5578	76	60
60	85	3	35.5	228	1300	1800	0.033	AXK 6085	60	85	0.8	0.018	ASA 6085	83	65
											1	0.022	AS 6085	83	65
65	90	3	36.0	242	1200	1700	0.035	AXK 6590	65	90	0.8	0.019	ASA 6590	88	70
											1	0.024	AS 6590	88	70
70	95	4						AXK 7095	70	95	0.8		ASA 7095
											1		AS 7095
75	100	4						AXK 75100	75	100	0.8		ASA 75100
											1		AS 75100
80	105	4						AXK 80105	80	105	0.8		ASA 80105
											1		AS 80105
85	110	4						AXK 85110	85	110	0.8		ASA 85110
											1		AS 85110
90	120	4						AXK 90120	90	120	0.8		ASA 90120
											1		AS 90120
100	135	4						AXK 100135	100	135	1		ASA 100135
110	145	4						AXK 110145	110	145	1		ASA 110145
120	155	4						AXK 120155	120	155	1		ASA 120155
130	170	5						AXK 130170	130	170	1		ASA 130170
140	180	5						AXK 140180	140	180	1		ASA 140180
150	190	5						AXK 150190	150	190	1		ASA 150190
160	200	5						AXK 160200	160	200	1		ASA 160200

注：1.与组件配合的轴公差为h8、孔公差为H10，与推力垫圈配合的轴公差为h10(作轴圈用)，孔公差为H11(作座圈用)。

2.标准中尚有d_c(d)＝6、7、8、9、10、12、14、15、16、18、22、28、32、70、75、80、85、90、100、110、120、130、140、150、160等规格，本表未编入。

<- 上一项下一项 ->
