带座外球面球轴承

技术要求

带座外球面轴承技术要求
1)带座外球面球轴承与轴心线允许偏斜5°。若使用中要求补充添加润滑脂，则偏斜角不允许超过2° 2)带座外球面球轴承内圈孔的上偏差为正值，下偏差为零。正常工作状态下，与带顶丝和偏心套轴承配合的轴选用h7，轻载荷、低速时选用比h7松的配合，重载荷、高速时选用比h7紧的配合。与带紧定套轴承配合的轴选用h9。各种带座外球面球轴承在不同配合下的极限转速见表带座外球面球轴承在不同配合下的极限转速(供参考) 3)所有这类轴承，在轴承内一般装填符合SY/412《锂基润滑脂》规定的2号工业锂基润滑脂，轴承两侧面带密封。正常状态下，在允许的润滑期内不用再润滑。 4)轴承座的标准符合GB/T 7809—2017 5)带座外球面球轴承的外形尺寸符合标准GB/T 7810—2017、JB/T 5303

带座外球面轴承技术要求

1)带座外球面球轴承与轴心线允许偏斜5°。若使用中要求补充添加润滑脂，则偏斜角不允许超过2°

2)带座外球面球轴承内圈孔的上偏差为正值，下偏差为零。正常工作状态下，与带顶丝和偏心套轴承配合的轴选用h7，轻载荷、低速时选用比h7松的配合，重载荷、高速时选用比h7紧的配合。与带紧定套轴承配合的轴选用h9。各种带座外球面球轴承在不同配合下的极限转速见表带座外球面球轴承在不同配合下的极限转速(供参考)

3)所有这类轴承，在轴承内一般装填符合SY/412《锂基润滑脂》规定的2号工业锂基润滑脂，轴承两侧面带密封。正常状态下，在允许的润滑期内不用再润滑。

4)轴承座的标准符合GB/T 7809—2017

5)带座外球面球轴承的外形尺寸符合标准GB/T 7810—2017、JB/T 5303

带座外球面球轴承在不同配合下的极限转速

带座外球面球轴承在不同配合下的极限转速 /r·min^-¹
轴承内径 d/mm	轴的公差
	j7(h9/IT5)^①		h7		h8		h9
	200系列	300系列	200系列	300系列	200系列	300系列	200系列	300系列
12	6700	—	5300	—	3800	—	1400	—
15	6700	—	5300	—	3800	—	1400	—
17	6700	—	5300	—	3800	—	1400	—

20	6000	—	4800	—	3400	—	1200	—
25	5600	5000	4000	3600	3000	2600	1000	900
30	4500	4300	3400	3000	2400	2200	850	800

35	4000	3800	3000	2800	2000	2000	750	700
40	3600	3400	2600	2400	1900	1700	670	630
45	3200	3000	2400	2200	1700	1500	600	560

50	3000	2600	2200	2000	1600	1400	560	500
55	2600	2400	2000	1800	1400	1300	500	450
60	2400	2200	1800	1700	1200	1100	450	430

65	2200	2000	1700	1500	1100	1100	430	400
70	2200	1900	1600	1400	1100	1000	400	360
75	2000	1800	1500	1300	1000	900	380	340

80	1900	1700	1400	1200	950	850	340	320
85	1800	1600	1300	1100	900	800	320	300
90	1700	1500	1200	1100	800	750	300	280

95	—	1400	—	1000	—	700	—	260
100	—	1300	—	950	—	670	—	240
105	—	1200	—	900	—	630	—	220

110	—	1200	—	800	—	600	—	200
120	—	1100	—	750	—	530	—	190
130	—	1000	—	670	—	480	—	180

140	—	900	—	600	—	430	—	160
①括号内h9/IT5一栏适用于带紧定套外球面球轴承，其余j7～h9各栏适用于带顶丝和偏心套外球面球轴承。

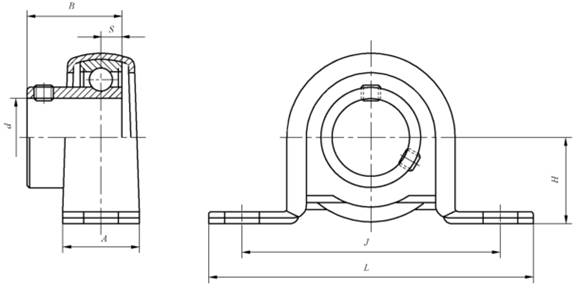

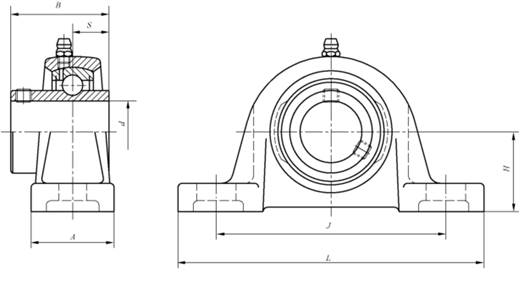

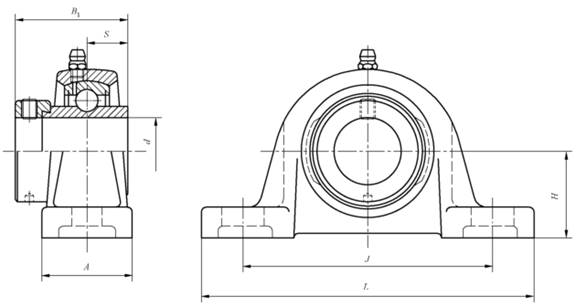

带立式座外球面球轴承(带顶丝UCP、带偏心套UELP)(GB/T7810-2017)

带立式座外球面球轴承(带顶丝UCP、带偏心套UELP) (GB/T 7810—2017)

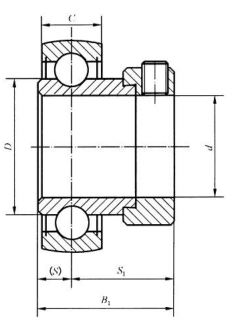

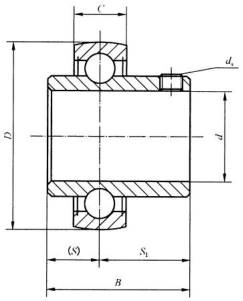

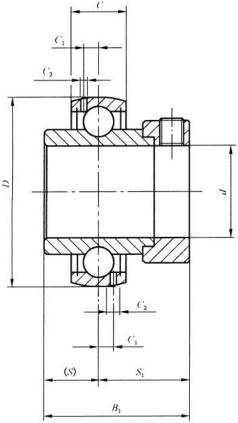

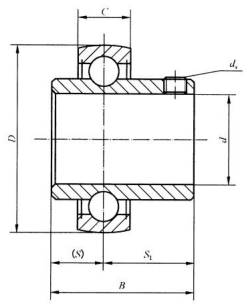

带顶丝外球面球轴承（UC型）带立式座顶丝外球面球轴承（UCP型）带偏心套外球面球轴承（UEL型）带立式座偏心套外球面球轴承（UELP型）
符号意义与应用 U—表示带座外球面球面球轴承，后面均同 UC—带顶丝外球面球轴承 UEL—带偏心套外球面球轴承 P—铸造立式座具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。 UC型、UEL型的尺寸与基本额定载荷等符合GB/T 3882。
轴承尺寸 /mm								基本额定载荷/kN		配用偏心套	座尺寸 /mm								带座轴承代号	轴承代号	座代号
d	D	B	S	C	d_s	G	d₁ max	C_r	C_0r	代号	A max	H	H₁ max	N		N₁ min	J	L max	UCP型 UELP型	UC型 UEL型	P型
d	D	B	S	C	d_s	G	d₁ max	C_r	C_0r	代号	A max	H	H₁ max	min	max	N₁ min	J	L max	UCP型 UELP型	UC型 UEL型	P型
12	40	27.4	11.5	14	M5×0.8	4	—	7.35	4.78	—	39	30.2	17	10.5	12.43	16	96	129	UCP201S	UC201S	P203
	40	37.3	13.9	14	—	—	28.6	7.35	4.78	E 201S	39	30.2	17	10.5	12.43	16	96	129	UELP201S	UEL201S	P203
	40	31.0	12.7	14	M6×1	—	—	7.35	4.78	—	39	30.2	17	10.5	12.43	16	96	129	UCP201	UC201	P203
	40	43.7	17.1	14	—	—	33.3	7.35	4.78	E 201	39	30.2	17	10.5	12.43	16	96	129	UELP201	UEL201	P203

15	40	27.4	11.5	14	M5×0.8	4	—	7.35	4.78	—	39	30.2	17	10.5	12.43	16	96	129	UCP202S	UC202S	P203
	40	37.3	13.9	14	—	—	28.6	7.35	4.78	E 202S	39	30.2	17	10.5	12.43	16	96	129	UELP202S	UEL202S	P203
	40	31.0	12.7	14	M6×1	—	—	7.35	4.78	—	39	30.2	17	10.5	12.43	16	96	129	UCP202	UC202
	40	43.7	17.1	14	—	—	33.3	7.35	4.78	E 202	39	30.2	17	10.5	12.43	16	96	129	UELP202	UEL202

17	40	27.4	11.5	14	M5×0.8	4	—	7.35	4.78	—	39	30.2	17	10.5	12.43	16	96	129	UCP203S	UC203S	P203
	40	37.3	13.9	14	—	—	28.6	7.35	4.78	E 203S	39	30.2	17	10.5	12.43	16	96	129	UELP203S	UEL203S	P203
	40	31.0	12.7	14	M6×1	—	—	7.35	4.78	—	39	30.2	17	10.5	12.43	16	96	129	UCP203	UC203
	40	43.7	17.1	14	—	—	33.3	7.35	4.78	E 203	39	30.2	17	10.5	12.43	16	96	129	UELP203	UEL203

20	47	31.0	12.7	17	M6×1	5	—	9.88	6.65	—	39	33.3	17	10.5	12.43	16	96	134	UCP204	UC204	P204
	47	43.7	17.1	17	—	—	33.3	9.88	6.65	E 204	39	33.3	17	10.5	12.43	16	96	134	UELP204	UEL204	P204

25	52	34.1	14.3	17	M6×1	5	—	10.8	7.88	—	39	36.5	17	10.5	12.43	16	105	142	UCP205	UC205	P205
	62	38	15	21	M6×1	6	—	17.2	11.5	—	45	45	17	17		20	132	177	UCP305	UC305	P305
	52	44.4	17.5	17	—	—	38.1	10.8	7.88	E 205	39	36.5	17	10.5	12.43	16	105	142	UELP205	UEL205	P205
	62	46.8	16.7	21	—	—	42.8	17.2	11.5	E 305	45	45	17	17		20	132	177	UELP305	UEL305	P305

30	62	38.1	15.9	19	M6×1	5	—	15.0	11.2	—	48	42.9	20	13	14.93	19	121	167	UCP206	UC206	P206
	72	43	17	23	M6×1	6	—	20.8	15.2	—	50	50	20	17		20	140	182	UCP306	UC306	P306
	62	48.4	18.3	19	—	—	44.5	15.0	11.2	E 206	48	42.9	20	13	14.93	19	121	167	UELP206	UEL206	P206
	72	50	17.5	23	—	—	50	20.8	15.2	E 306	50	50	20	17		20	140	182	UELP306	UEL306	P306

35	72	42.9	17.5	20	M8×1	7	—	19.8	15.2	—	48	47.6	20	13	14.93	19	126	172	UCP207	UC207	P207
	80	48	19	25	M8×1	8	—	25.8	19.2	—	56	56	22	17		25	160	212	UCP307	UC307	P307
	72	51.1	18.8	20	—	—	55.6	19.8	15.2	E 207	48	47.6	20	13	14.93	19	126	172	UELP207	UEL207	P207
	80	51.6	18.3	25	—	—	55	25.8	19.2	E 307	56	56	22	17		25	160	212	UELP307	UEL307	P307

40	80	49.2	19	21	M8×1	8	—	22.8	18.2	—	55	49.2	20	13	14.93	19	136	186	UCP208	UC208	P208
	90	52	19	27	M10×1.25	10	—	31.2	24.0	—	60	60	24	17		27	170	222	UCP308	UC308	P308
	80	56.3	21.4	21	—	—	60.3	22.8	18.2	E 208	55	49.2	20	13	14.93	19	136	186	UELP208	UEL208	P208
	90	57.1	19.8	27	—	—	63.5	31.2	24.0	E 308	60	60	24	17		27	170	222	UELP308	UEL308	P308

45	85	49.2	19.0	22	M8×1	8	—	24.5	20.8	—	55	54	22	13	14.93	19	146	192	UCP209	UC209	P209
	100	57	22	30	M10×1.25	10	—	40.8	31.8	—	67	67	26	20		30	190	247	UCP309	UC309	P309
	85	56.3	21.4	22	—	—	63.5	24.5	20.8	E 209	55	54	22	13	14.93	19	146	192	UELP209	UEL209	P209
	100	58.7	19.8	30	—	—	70	40.8	31.8	E 309	67	67	26	20		30	190	247	UELP309	UEL309	P309

50	90	51.6	19.0	24	M10×1.25	10	—	27.0	23.2	—	61	57.2	23	17	19.05	20.5	159	208	UCP210	UC210	P210
	110	61	22	32	M12×1.5	12	—	47.5	37.8	—	75	75	29	20		35	212	278	UCP310	UC310	P310
	90	62.7	24.6	24	—	—	69.9	27.0	23.2	E 210	61	57.2	23	17	19.02	20.5	159	208	UELP210	UEL210	P210
	110	66.6	24.6	32	—	—	76.2	47.5	37.8	E 310	75	75	29	20		35	212	278	UELP310	UEL310	P310

55	100	55.6	22.2	25	M10×1.25	10	—	33.5	29.2	—	61	63.5	25	17	19.02	20.5	172	233	UCP211	UC211	P211
	120	66	25	34	M12×1.5	12	—	55.0	44.8	—	80	80	32	20		38	236	313	UCP311	UC311	P311
	100	71.4	27.8	25	—	—	76.2	33.5	29.2	E 211	61	63.5	25	17	19.02	20.5	172	233	UELP211	UEL211	P211
	120	73	27.8	34	—	—	83	55.0	44.8	E 311	80	80	32	20		38	236	313	UELP311	UEL311	P311

60	110	65.1	25.4	27	M10×1.25	10	—	36.8	32.8	—	71	69.9	27	17	19.02	22	186	243	UCP212	UC212	P212
	130	71	26	36	M12×1.5	12	—	62.8	51.8	—	85	85	34	25		38	250	333	UCP312	UC312	P312
	110	77.8	31.0	27	—	—	84.2	36.8	32.8	E 212	71	69.9	27	17	19.02	22	186	243	UELP212	UEL212	P212
	130	79.4	30.95	36	—	—	89	62.8	51.8	E 312	85	85	34	25		38	250	333	UELP312	UEL312	P312

65	120	65.1	25.4	28	M10×1.25	10	—	44.0	40.0	—	73	76.2	34	21	24.52	24	203	268	UCP213	UC213	P213
	140	75	30	38	M12×1.5	12	—	72.2	60.5	—	90	90	37	25		38	260	343	UCP313	UC313	P313
	120	85.7	34.1	28	—	—	86	44.0	40.0	E 213	73	76.2	34	21	24.52	24	203	268	UELP213	UEL213	P213
	140	85.7	32.55	38	—	—	97	72.2	60.5	E 313	90	90	37	25		38	260	343	UELP313	UEL313	P313

70	125	74.6	30.2	29	M12×1.5	12	—	46.8	45.0	—	74	79.4	34	21	24.52	24	210	274	UCP214	UC214	P214
	150	78	33	40	M12×1.5	12	—	80.2	68.0	—	90	95	41	27		40	280	363	UCP314	UC314	P314
	125	85.7	34.1	29	—	—	90	46.8	45.0	E 214	74	79.4	34	21	24.52	24	210	274	UELP214	UEL214	P214
	150	92.1	34.15	40	—	—	102	80.2	68.0	E 314	90	95	41	27		40	280	363	UELP314	UEL314	P314

75	130	77.8	33.3	30	M12×1.5	12	—	50.8	49.5	—	83	82.6	35	21	24.52	24	217	300	UCP215	UC215	P215
	160	82	32	42	M14×1.5	14	—	87.2	76.8	—	100	100	41	27		40	290	383	UCP315	UC315	P315
	130	92.1	37.3	30	—	—	102	50.8	49.5	E 215	83	82.6	35	21	24.52	24	217	300	UELP215	UEL215	P215
	160	100	37.3	42	—	—	113	87.2	76.8	E 315	100	100	41	27		40	290	383	UELP315	UEL315	P315

80	140	82.6	33.3	33	M12×1.5	12	—	55.0	54.2	—	84	88.9	38	21	24.52	24	232	305	UCP216	UC216	P216
	170	86	34	44	M14×1.5	14	—	94.5	86.5	—	110	106	46	27		40	300	403	UCP316	UC316	P316
	170	106.4	40.5	44	—	—	119	94.5	86.5	E 316	110	106	46	27		40	300	403	UELP316	UEL316	P316

85	150	85.7	34.1	35	M12×1.5	12	—	64.0	63.8	—	95	95.2	41	21	24.52	24	247	330	UCP217	UC217	P217
	180	96	40	46	M16×1.5	16	—	102	96.5	—	110	112	46	33		45	320	424	UCP317	UC317	P317
	180	109.5	42.05	46	—	—	127	102	96.5	E 317	110	112	46	33		45	320	424	UELP317	UEL317	P317

90	160	96.0	39.7	37	M12×1.5	12	—	73.8	71.5	—	100	101.6	44	25	28.52	34	262	356	UCP218	UC218	P218
	190	96	40	48	M16×1.5	16	—	110	108	—	110	118	51	33		45	330	434	UCP318	UC318	P318
	190	115.9	43.65	48	—	—	133	110	108	E 318	110	118	51	33		45	330	434	UELP318	UEL318	P318

95	200	103	41	50	M16×1.5	16	—	120	122	—	120	125	51	36		50	360	474	UCP319	UC319	P319
	200	122.3	38.9	50	—	—	140	120	122	E 319	120	125	51	36		50	360	474	UELP319	UEL319	P319

100	215	108	42	54	M18×1.5	18	—	132	140	—	120	140	56	36		50	380	494	UCP320	UC320	P320
	215	128.6	50	54	—	—	146	132	140	E 320	120	140	56	36		50	380	494	UELP320	UEL320	P320

105	225	112	44	56	M18×1.5	18	—	142	152	—	120	140	56	36		50	380	494	UCP321	UC321	P321

110	240	117	46	60	M18×1.5	18	—	158	178	—	140	150	61	40		55	400	524	UCP322	UC322	P322

120	260	126	51	64	M18×1.5	18	—	175	208	—	140	160	71	40		55	450	574	UCP324	UC324	P324

130	280	135	54	68	M20×1.5	20	—	195	242	—	140	180	81	40		55	480	604	UCP326	UC326	P326

140	300	145	59	72	M20×1.5	20	—	212	272	—	140	200	81	40		55	500	624	UCP328	UC328	P328
注：P 300 型座中 A、H₁、L 尺寸为公称尺寸，不是最大值，N₁ 尺寸为公称尺寸，不是最小值。

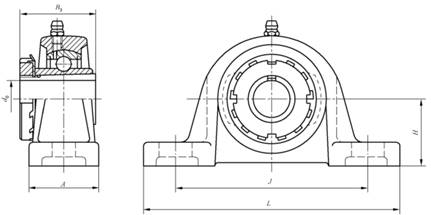

带立式座外球面球轴承(带紧定套)(GB/T7810-2017)

带立式座外球面球轴承(带紧定套) (GB/T 7810—2017)

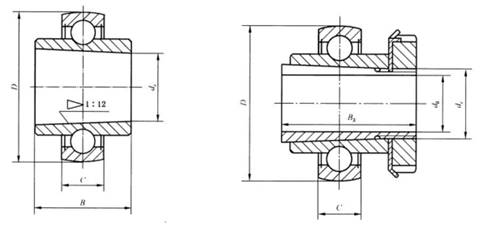

有圆锥孔外球面球轴承（UK型）带紧定套外球面球轴承（UK+H型）带立式座紧定套外球面球轴承（UKP+H型）符号意义与应用 UK—带圈锥孔外球面球轴承　　　　　H—紧定套　　　　　P—铸造立式座具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。 UK型、UK+H型的尺寸与基本额定载荷符合GB/T 3882。
轴承尺寸 /mm														配用件代号				基本额定载荷/kN			座尺寸 /mm															带座轴承代号		轴承代号		座代号
d_z	D		d₀		B₂		B				C			轴承		紧定套		C_r		C_0r	A max	H		H₁ max		N				N₁ min		J		L max		UKP+H 型		UK+H 型		P 型
d_z	D		d₀		B₂		min		max		C			轴承		紧定套		C_r		C_0r	A max	H		H₁ max		min		max		N₁ min		J		L max		UKP+H 型		UK+H 型		P 型
25	52		20		35		15		27		17			UK 205		H 2305		10.8		7.88	39	36.5		17		10.5		12.43		16		105		142		UKP 205+H 2305		UK 205+H 2305		P205
	62		20		35		21		27		21			UK 305		H 2305		17.2		11.5	45	45		17		17				20		132		175		UKP 305+H 2305		UK 305+H 2305		P305
30	62		25		38		16		30		19			UK 206		H 2306		15.0		11.2	48	42.9		20		13		14.93		19		121		167		UKP 206+H 2306		UK 206+H 2306		P206
	72		25		38		23		30		23			UK 306		H 2306		20.8		15.2	50	50		20		17				20		140		180		UKP 306+H 2306		UK 306+H 2306		P306
35	72		30		43		17		34		20			UK 207		H 2307		19.8		15.2	48	47.6		20		13		14.93		19		126		172		UKP 207+H 2307		UK 207+H 2307		P207
	80		30		43		26		34		25			UK 307		H 2307		25.8		19.2	56	56		22		17				25		160		210		UKP 307+H 2307		UK 307+H 2307		P307
40	80		35		46		18		36		21			UK 208		H 2308		22.8		18.2	55	49.2		20		13		14.93		19		136		186		UKP 208+H 2308		UK 208+H 2308		P208
	90		35		46		26		36		27			UK 308		H 2308		31.2		24.0	60	60		24		17				27		170		220		UKP 308+H 2308		UK 308+H 2308		P308
45	85		40		50		19		39		22			UK 209		H 2309		24.5		20.8	55	54		22		13		14.93		19		146		192		UKP 209+H 2309		UK 209+H 2309		P209
	100		40		50		28		39		30			UK 309		H 2309		40.8		31.8	67	67		26		20				30		190		245		UKP 309+H 2309		UK 309+H 2309		P309
50	90		45		55		20		43		24			UK 210		H 2310		27.0		23.2	61	57.2		23		17		19.02		20.5		159		208		UKP 210+H 2310		UK 210+H 2310		P210
	110		45		55		30		43		32			UK 310		H 2310		47.5		37.8	75	75		29		20				35		212		275		UKP 310+H 2310		UK 310+H 2310		P310
55	100		50		59		21		47		25			UK 211		H 2311		33.5		29.2	61	63.5		25		17		19.02		20.5		172		233		UKP 211+H 2311		UK 211+H 2311		P211
	120		50		59		33		47		34			UK 311		H 2311		55.0		44.8	80	80		32		20				38		236		310		UKP 311+H 2311		UK 311+H 2311		P311
60	110		55		62		22		49		27			UK 212		H 2312		36.8		32.8	71	69.9		27		17		19.02		22		186		243		UKP 212+H 2312		UK 212+H 2312		P212
	130		55		62		34		49		36			UK 312		H 2312		62.8		51.8	85	85		34		25				38		250		330		UKP 312+H 2312		UK 312+H 2312		P312
65	120		60		65		23		51		28			UK 213		H 2313		44.0		40.0	73	76.2		34		21		24.52		24		203		268		UKP 213+H 2313		UK 213+H 2313		P213
	140		60		65		36		51		38			UK 313		H 2313		72.2		60.5	90	90		37		25				38		260		340		UKP 313+H 2313		UK 313+H 2313		P313
75	130		65		73		25		58		30			UK 215		H 2315		50.8		49.5	83	82.6		35		21		24.52		24		217		300		UKP 215+H 2315		UK 215+H 2315		P215
	160		65		73		40		58		42			UK 315		H 2315		87.2		76.8	100	100		41		27				40		290		380		UKP 315+H 2315		UK 315+H 2315		P315
80	140		70		78		26		61		33			UK 216		H 2316		55.0		54.2	84	88.9		38		21		24.52		24		232		305		UKP 216+H 2316		UK 216+H 2316		P216
	170		70		78		42		61		44			UK 316		H 2316		94.5		86.5	110	106		46		27				40		300		400		UKP 316+H 2316		UK 316+H 2316		P316
85	150		75		82		28		64		35			UK 217		H 2317		64.0		63.8	95	95.2		41		21		24.52		24		247		330		UKP 217+H 2317		UK 217+H 2317		P217
	180		75		82		45		64		46			UK 317		H 2317		102		96.5	110	112		46		33				45		320		420		UKP 317+H 2317		UK 317+H 2317		P317
90	160		80		86		30		68		37			UK 218		H 2318		73.8		71.5	100	101.6		44		25		28.52		34		262		356		UKP 218+H 2318		UK 218+H 2318		P218
	190		80		86		47		68		48			UK 318		H 2318		110		108	110	118		51		33				45		330		430		UKP 318+H 2318		UK 318+H 2318		P318
轴承尺寸 /mm													配用件代号				基本额定载荷/kN				座尺寸 /mm														带座轴承代号		轴承代号		座代号
d_z		D		d₀		B₂		B				C	轴承		紧定套		C_r		C_0r		A max		H		H₁ max		N		N₁		J		L max		UKP+H 型		UK+H 型		P 型
d_z		D		d₀		B₂		min		max		C	轴承		紧定套		C_r		C_0r		A max		H		H₁ max		N		N₁		J		L max		UKP+H 型		UK+H 型		P 型
95		200		85		90		49		71		50	UK319		H2319		120		122		120		125		51		36		50		360		470		UKP319+H2319		UK319+H2319		P319
100		215		90		97		51		77		54	UK320		H2320		132		140		120		140		56		36		50		380		490		UKP320+H2320		UK320+H2320		P320
110		240		100		105		56		84		60	UK322		H2322		158		178		140		150		61		40		55		400		520		UKP322+H2322		UK322+H2322		P322
120		260		110		112		60		90		64	UK324		H2324		175		208		140		160		71		40		55		450		570		UKP324+H2324		UK324+H2324		P324
130		280		115		121		65		98		68	UK326		H2326		195		242		140		180		81		40		55		480		600		UKP326+H2326		UK326+H2326		P326
140		300		125		131		70		107		72	UK328		H2328		212		272		140		200		81		40		55		500		620		UKP328+H2328		UK328+H2328		P328
注：P 300型座中A、H₁、L尺寸为公称尺寸，不是最大值，N₁尺寸为公称尺寸，不是最小值。

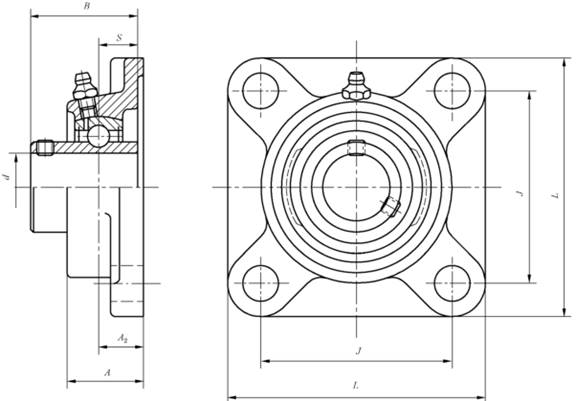

带方形座外球面球轴承(带顶丝、带偏心套)(GB/T7810-2017)

带方形座外球面球轴承(带顶丝、带偏心套) (GB/T 7810—2017)

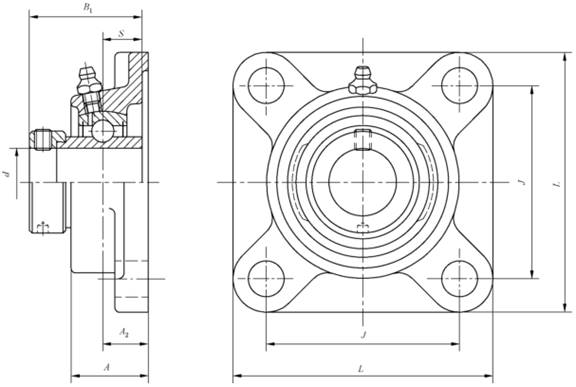

带顶丝外球面球轴承（UC型）带方形座顶丝外球面球轴承（UCFU型）带偏心套外球面球轴承（UEL型）带方形座偏心套外球面球轴承（UELFU型）符号含义与应用 FU—铸造方形座　　　　　UC—带顶丝外球面球轴承　　　　　UEL—带偏心套外球面球轴承具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。
轴承尺寸 /mm																	基本额定载荷/kN				配用偏心套		座尺寸 /mm													带座轴承代号		轴承代号		座代号
d		D		B		S		C			d_s		G		d₁ max		C_r		C_0r		代号		A max		A₁ max		A₂		J		L max		N			UCFU型 UELFU型		UC型 UEL型		FU 型
d		D		B		S		C			d_s		G		d₁ max		C_r		C_0r		代号		A max		A₁ max		A₂		J		L max		min	max		UCFU型 UELFU型		UC型 UEL型		FU 型
12		47		27.4		11.5		12			M5×0.8		4		—		7.35		4.78		—		32		13		17		54		78		10.5	12.43		UCFU201S		UC201S		FU203
		40		37.3		13.9		12			—		—		28.6		7.35		4.78		E 201S		32		13		17		54		78		11.5			UELFU201S		UEL201S		FU203
		31.0		12.7		11.5		14			M6×1		—		—		7.35		4.78		—		34		—		19		63.5		88		10.5 12.43			UCFU201		UC201		FU203
		43.7		17.1		13.9		14			—		—		33.3		7.35		4.78		E 201		34		—		19		63.5		88		11.5			UELFU201		UEL201		FU203

15		47		27.4		11.5		12			M5×0.8		4		—		7.35		4.78		—		32		13		17		54		78		10.5	12.43		UCFU202S		UC202		FU203
		40		37.3		13.9		12			—		—		28.6		7.35		4.78		E 202S		32		13		17		54		78		11.5			UELFU202S		UEL202		FU203
		31.0		12.7		11.5		14			M6×1		—		—		7.35		4.78		—		34		—		19		63.5		88		10.5 12.43			UCFU202		UC202		FU203
		43.7		17.1		13.9		14			—		—		33.3		7.35		4.78		E 202		34		—		19		63.5		88		11.5			UELFU202		UEL202		FU203

17		47		27.4		11.5		14			M5×0.8		4		—		7.35		4.78		—		32		13		17		54		78		10.5	12.43		UCFU203S		UC203		FU203
		40		37.3		13.9		14			—		—		28.6		7.35		4.78		E 203S		32		13		17		54		78		11.5			UELFU203S		UEL203		FU203
		31.0		12.7		11.5					M6×1		—		—		7.35		4.78		—		34		—		19		63.5		88		10.5 12.43			UCFU203		UC203		FU203
		43.7		17.1		13.9					—		—		33.3		7.35		4.78		E 203		34		—		19		63.5		88		11.5			UELFU203		UEL203		FU203

20		47		31.0		12.7		17			M6×1		5		—		9.88		6.65		—		34		15		19		63.5		88		10.5	12.43		UCFU204		UC204		FU204
		47		43.7		17.1		17			—		—		33.3		9.88		6.65		E 204		34		15		19		63.5		88		11.5			UELFU204		UEL204		FU204

25		52		34.1		14.3		17			M6×1		5		—		10.8		7.88		—		35		15		19		70		97		11.5	12.43		UCFU205		UC205		FU205
		62		38		15		21			M6×1		6		—		17.2		11.5		—		29		13		17		80		112		16			UCFU305		UC305		FU305
		52		44.4		17.5		17			—		—		38.1		10.8		7.88		E 205		35		15		19		70		97		11.5	12.43		UELFU205		UEL205		FU205
		62		46.8		16.7		21			—		—		42.8		17.2		11.5		E 305		29		13		17		80		112		16			UELFU305		UEL305		FU305

30		62		38.1		15.9		19			M6×1		5		—		15.0		11.2		—		38		16		20		82.5		110		11.5	12.43		UCFU206		UC206		FU206
		72		43		17		23			M6×1		6		—		20.8		15.2		—		32		15		18		95		127		16			UCFU306		UC306		FU306
		62		48.4		18.3		19			—		—		44.5		15.0		11.2		E 206		38		16		20		82.5		110		11.5	12.43		UELFU206		UEL206		FU206
		72		50		17.5		23			—		—		50		20.8		15.2		E 306		32		15		18		95		127		16			UELFU306		UEL306		FU306

35		72		42.9		17.5		20			M8×1		7		—		19.8		15.2		—		38		17		21		92		119		13	14.93		UCFU207		UC207		FU207
		80		48		19		25			M8×1		8		—		25.8		19.2		—		36		16		20		100		137		19			UCFU307		UC307		FU307
		72		51.1		18.8		20			—		—		55.6		19.8		15.2		E 207		38		17		21		92		119		13	14.93		UELFU207		UEL207		FU207
		80		51.6		18.3		25			—		—		55		25.8		19.2		E 307		36		16		20		100		137		19			UELFU307		UEL307		FU307

40		80		49.2		19		21			M8×1		8		—		22.8		18.2		—		43		17		24		101.5		132		13	14.93		UCFU208		UC208		FU208
		90		52		19		27			M10×1.25		10		—		31.2		24.0		—		40		17		23		112		152		19			UCFU308		UC308		FU308
		80		56.3		21.4		21			—		—		60.3		22.8		18.2		E 208		43		17		24		101.5		132		13	14.93		UELFU208		UEL208		FU208
		90		57.1		19.8		27			—		—		63.5		31.2		24.0		E 308		40		17		23		112		152		19			UELFU308		UEL308		FU308

45		85		49.2		19.0		22			M8×1		8		—		24.5		20.8		—		45		18		24		105		139		13	16.93		UCFU209		UC209		FU209
		100		57		22		30			M10×1.25		10		—		40.8		31.8		—		44		18		25		125		162		19			UCFU309		UC309		FU309
		85		56.3		21.4		22			—		—		63.5		24.5		20.8		E 209		45		18		24		105		139		13	16.93		UELFU209		UEL209		FU209
		100		58.7		19.8		30			—		—		70		40.8		31.8		E 309		44		18		25		125		162		19			UELFU309		UEL309		FU309

50		90		51.6		19.0		24			M10×1.25		10		—		27.0		23.2		—		48		20		28		111		145		17	19.02		UCFU210		UC210		FU210
		110		61		22		32			M12×1.5		12		—		47.5		37.8		—		48		19		28		132		177		23			UCFU310		UC310		FU310
		90		62.7		24.6		24			—		—		69.9		27.0		23.2		E 210		48		20		28		111		145		17	19.02		UELFU210		UEL210		FU210
		110		66.6		24.6		32			—		—		76.2		47.5		37.8		E 310		48		19		28		132		177		23			UELFU310		UEL310		FU310

55		100		55.6		22.2		25			M10×1.25		10		—		33.5		29.2		—		51		21		31		130		164		17	19.02		UCFU211		UC211		FU211
		120		66		25		34			M12×1.5		12		—		55.0		44.8		—		52		20		30		140		187		23			UCFU311		UC311		FU311
		100		71.4		27.8		25			—		—		76.2		33.5		29.2		E 211		51		21		31		130		164		17	19.02		UELFU211		UEL211		FU211
		120		73		27.8		34			—		—		83		55.0		44.8		E 311		52		20		30		140		187		23			UELFU311		UEL311		FU311

60		110		65.1		25.4		27			M10×1.25		10		—		36.8		32.8		—		60		21		34		143		177		17	19.02		UCFU212		UC212		FU212
		130		71		26		36			M12×1.5		12		—		62.8		51.8		—		56		22		33		150		197		23			UCFU312		UC312		FU312
		110		77.8		31.0		27			—		—		84.2		36.8		32.8		E 212		60		21		34		143		177		17	19.02		UELFU212		UEL212		FU212
		130		79.4		30.95		36			—		—		89		62.8		51.8		E 312		56		22		33		150		197		23			UELFU312		UEL312		FU312

65		120		65.1		25.4		28			M10×1.25		10		—		44.0		40.0		—		52		24		35		150		188		17	19.02		UCFU213		UC213		FU213
		140		75		30		38			M12×1.5		12		—		72.2		60.5		—		58		25		33		166		210		23			UCFU313		UC313		FU313
		120		85.7		34.1		28			—		—		86		44.0		40.0		E 213		52		24		35		150		188		17	19.02		UELFU213		UEL213		FU213
		140		85.7		32.55		38			—		—		97		72.2		60.5		E 313		58		25		33		166		210		23			UELFU313		UEL313		FU313

70		125		74.6		30.2		29			M12×1.5		12		—		46.8		45.0		—		54		24		35		152		193		17	19.93		UCFU214		UC214		FU214
		150		78		33		40			M12×1.5		12		—		80.2		68.0		—		61		28		36		178		228		25			UCFU314		UC314		FU314
		125		85.7		34.1		29			—		—		90		46.8		45.0		E 214		54		24		35		152		193		17	19.93		UELFU214		UEL214		FU214
		150		92.1		34.15		40			—		—		102		80.2		68.0		E 314		61		28		36		178		228		25			UELFU314		UEL314		FU314

75		130		77.8		33.3		30			M12×1.5		12		—		50.8		49.5		—		58		24		38		152		198		17	24.52		UCFU215		UC215		FU215
		160		82		32		42			M14×1.5		14		—		87.2		76.8		—		66		30		39		184		238		25			UCFU315		UC315		FU315
		130		92.1		37.3		30			—		—		102		50.8		49.5		E 215		58		24		38		152		198		17	24.52		UELFU215		UEL215		FU215
		160		100		37.3		42			—		—		113		87.2		76.8		E 315		66		30		39		184		238		25			UELFU315		UEL315		FU315
轴承尺寸 /mm																基本额定载荷/kN				配用偏心套		座尺寸 /mm															带座轴承代号		轴承代号		座代号
d	D		B		S		C			d_s		G		d₁ max		C_r		C_0r		代号		A max		A₁ max		A₂		J		L max		N					UCFU型 UELFU型		UC型 UEL型		FU 型
d	D		B		S		min		max	d_s		G		d₁ max		C_r		C_0r		代号		A max		A₁ max		A₂		J		L max		min			max		UCFU型 UELFU型		UC型 UEL型		FU 型
80	140		82.6		33.3		33			M12×1.5		12		—		55.0		54.2		—		65		24		34		166		213		21			24.52		UCFU216		UC216		FU216
	170		86		34		44			M14×1.5		14		—		94.5		86.5		—		68		32		41		196		252		31					UCFU316		UC316		FU316
	170		106.4		40.5		44			—		—		119		94.5		86.5		E 316		68		32		41		196		252		31					UELFU216		UEL216		FU216

85	150		85.7		34.1		35			M12×1.5		12		—		64.0		63.8		—		75		26		36		172		220		21			24.52		UCFU217		UC217		FU217
	180		96		40		46			M16×1.5		16		—		102		96.5		—		74		32		44		204		263		31					UCFU317		UC317		FU317
	180		109.5		42.05		46			—		—		127		102		96.5		E 317		74		32		44		204		263		31					UELFU317		UEL317		FU317

90	160		96.0		39.7		37			M12×1.5		12		—		73.8		71.5		—		75		27		42		187		240		21			24.52		UCFU218		UC218		FU218
	190		96		40		48			M16×1.5		16		—		110		108		—		76		36		44		216		283		35					UCFU318		UC318		FU318
	190		115.9		43.65		48			—		—		133		110		108		E 318		76		30		44		216		283		35					UELFU318		UEL318		FU318

95	200		103		41		50			M16×1.5		16		—		120		122		—		94		30		59		228		293		35					UCFU319		UC319		FU319
	200		122.3		38.9		50			—		—		140		120		122		E 319		94		30		59		228		293		35					UELFU319		UEL319		FU319

100	108		108		42		34		51	M12×1.5		12		—		95		92		—		80		29		44		210		270		25			28.52		UCFU220		UC220		FU220
	215		108		42		54			M18×1.5		18		—		132		140		—		94		32		59		242		313		38					UCFU320		UC320		FU320
	215		128.6		50		54			—		—		146		132		140		E 320		94		32		59		242		313		38					UELFU320		UEL320		FU320

105	225		112		44		56			M18×1.5		18		—		142		152		—		94		32		59		242		313		38					UCFU321		UC321		FU321

110	240		117		46		60			M18×1.5		18		—		158		178		—		96		35		60		266		343		41					UCFU322		UC322		FU322

120	260		126		51		64			M18×1.5		18		—		175		208		—		110		40		65		290		370		41					UCFU324		UC324		FU324

130	280		135		54		68			M20×1.5		20		—		195		242		—		115		45		65		320		414		41					UCFU326		UC326		FU326

140	300		145		59		72			M20×1.5		20		—		212		272		—		125		55		75		350		454		41					UCFU328		UC328		FU328
注：FU 300 型座中A、A₁、L 尺寸为公称尺寸，不是最大值，N 尺寸为公称尺寸，不是最小值。

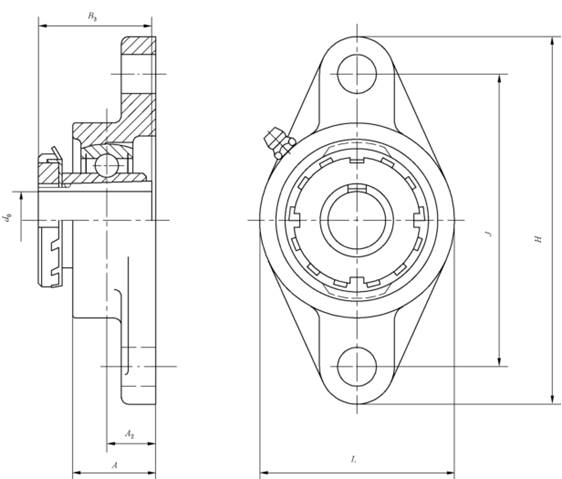

带菱形座外球面球轴承(带紧定套)(GB/T7810-2017)

带菱形座外球面球轴承(带紧定套) (GB/T 7810—2017)
有圆锥孔外球面球轴承（UK型）带紧定套外球面球轴承（UK+H型）								带菱形座紧定套外球面球轴承（UKFLU+H型）
符号含义与应用 UK—带圈锥孔外球面球轴承　　　　　H—紧定套　　　　　FLU—铸造菱形座具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。
轴承尺寸 /mm							配用件代号		基本额定载荷/kN		座尺寸 /mm								带座轴承代号	轴承代号	座代号
d_z	D	d₀	B₂	B		C	轴承	紧定套	C_r	C_0r	A max	A₁ max	A₂	H max	J	L max	N		UKFLU+H 型	UK+H 型	FLU 型
d_z	D	d₀	B₂	min	max	C	轴承	紧定套	C_r	C_0r	A max	A₁ max	A₂	H max	J	L max	min	max	UKFLU+H 型	UK+H 型	FLU 型
25	52	20	35	15	27	17	UK205	H2305	10.8	7.88	35	15	19	125	99	70	11.5	12.43	UKFLU205+H2305	UK205+H2305	FLU205
	62	20	35	21	27	21	UK305	H2305	17.2	11.5	29	13	16	150	113	80	19		UKFLU305+H2305	UK305+H2305	FLU305
30	62	25	38	16	30	19	UK206	H2306	15.0	11.2	38	16	20	142	116.5	83	11.5	12.43	UKFLU206+H2306	UK206+H2306	FLU206
	72	25	38	23	30	23	UK306	H2306	20.8	15.2	32	15	18	180	134	90	23		UKFLU306+H2306	UK306+H2306	FLU306
35	72	30	43	17	34	20	UK207	H2307	19.8	15.2	38	17	21	156	130	96	13	14.93	UKFLU207+H2307	UK207+H2307	FLU207
	80	30	43	26	34	25	UK307	H2307	25.8	19.2	36	16	20	185	141	100	23		UKFLU307+H2307	UK307+H2307	FLU307
40	80	35	46	18	36	21	UK208	H2308	22.8	18.2	43	17	24	172	143.5	105	13	14.93	UKFLU208+H2308	UK208+H2308	FLU208
	90	35	46	26	36	27	UK308	H2308	31.2	24.0	40	17	23	200	158	112	23		UKFLU308+H2308	UK308+H2308	FLU308
45	85	40	50	19	39	22	UK209	H2309	24.5	20.8	45	18	24	180	148.5	112	13	16.93	UKFLU209+H2309	UK209+H2309	FLU209
	100	40	50	28	39	30	UK309	H2309	40.8	31.8	44	18	25	230	177	125	25		UKFLU309+H2309	UK309+H2309	FLU309
50	90	45	55	20	43	24	UK210	H2310	27.0	23.2	48	20	28	190	157	117	17	19.02	UKFLU210+H2310	UK210+H2310	FLU210
	110	45	55	30	43	32	UK310	H2310	47.5	37.8	48	19	28	240	187	140	25		UKFLU310+H2310	UK310+H2310	FLU310
55	100	50	59	21	47	25	UK211	H2311	33.5	29.2	51	21	31	222	184	134	17	19.02	UKFLU211+H2311	UK211+H2311	FLU211
	120	50	59	33	47	34	UK311	H2311	55.0	44.8	52	20	30	250	198	150	25		UKFLU311+H2311	UK311+H2311	FLU311
60	110	55	62	22	49	27	UK212	H2312	36.8	32.8	60	21	34	238	202	142	17	19.02	UKFLU212+H2312	UK210+H2312	FLU212
	130	55	62	34	49	36	UK312	H2312	62.8	51.8	56	20	33	270	212	160	31		UKFLU312+H2312	UK312+H2312	FLU312
65	140	60	65	36	51	38	UK313	H2313	72.2	60.5	58	25	33	295	240	175	31		UKFLU313+H2313	UK313+H2313	FLU313
75	160	65	73	40	58	42	UK315	H2315	87.2	76.8	66	30	39	320	260	195	35		UKFLU315+H2315	UK315+H2315	FLU315
80	170	70	78	42	61	44	UK316	H2316	94.5	86.5	68	32	38	355	285	210	38		UKFLU316+H2316	UK316+H2316	FLU316
85	180	75	82	45	64	46	UK317	H2317	102	96.5	74	32	44	370	300	220	38		UKFLU317+H2317	UK317+H2317	FLU317
90	190	80	86	47	68	48	UK318	H2318	110	108	76	36	44	385	315	235	38		UKFLU318+H2318	UK318+H2318	FLU318
95	200	85	90	49	71	50	UK319	H2319	120	122	94	40	59	405	330	250	41		UKFLU319+H2319	UK319+H2319	FLU319
100	215	90	97	51	77	54	UK320	H2320	132	140	94	40	59	440	360	270	44		UKFLU320+H2320	UK320+H2320	FLU320
110	240	100	105	56	84	60	UK322	H2322	158	178	96	42	60	470	390	300	44		UKFLU322+H2322	UK322+H2322	FLU322
120	260	110	112	60	90	64	UK324	H2324	175	208	110	48	65	520	430	330	47		UKFLU324+H2324	UK324+H2324	FLU324
130	280	115	121	65	98	68	UK326	H2326	195	242	115	50	65	550	460	360	47		UKFLU326+H2326	UK326+H2326	FLU326
140	300	125	131	70	107	72	UK328	H2328	212	272	125	60	75	600	500	400	51		UKFLU328+H2328	UK328+H2328	FLU328
注：FLU 300 型座中，A、H、L尺寸为公称尺寸，不是最大值，N 尺寸为公称尺寸，不是最小值。

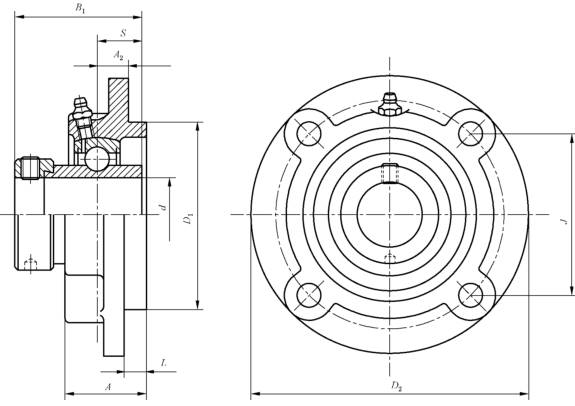

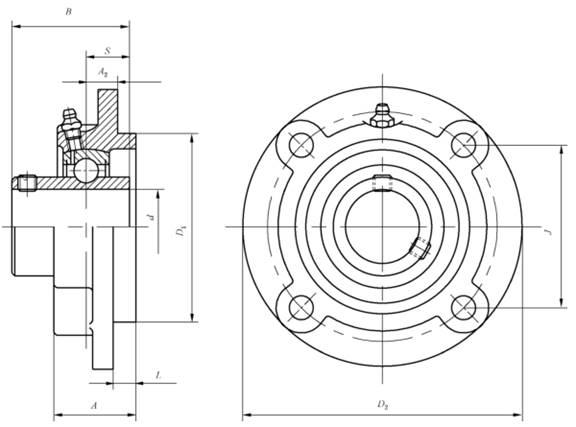

带凸台圆形座外球面球轴承(带顶丝、带偏心套)(GB/T7810-2017)

带凸台圆形座外球面球轴承(带顶丝、带偏心套) (GB/T 7810—2017)
带顶丝外球面球轴承（UC型）带凸台圆形座顶丝外球面球轴承（UCFC型）带偏心套外球面球轴承（UEL型）带带凸台圆形座偏心套外球面球轴承（UELFU型）符号含义与应用 FC—铸造凸台圆形座　　　　　UC—带顶丝外球面球轴承　　　　　UEL—带偏心套外球面球轴承具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。
轴承尺寸 /mm								基本额定载荷/kN		配用偏心套	座尺寸 /mm									带座轴承代号	轴承代号	座代号
d	D	B	S	C	d_s	G	d₁ max	C_r	C_0r	代号	A max	A₁	A₂	D₁	D₂ max	H₁	J	N min	P	UCFC 型 UELFC 型	UC 型 UEL 型	FC 型
12	40	27.4	11.5	14	M5×0.8	4	—	7.35	4.78	—	23	19	9	58	97	6	53.0	12	75	UCFC 201S	UC 201	FC 203
	40	37.3	13.9	14	—	—	28.6	7.35	4.78	E 201S	23	19	9	58	97	6	53.0	12	75	UELFC 201S	UEL 201	FC 203
	40	31.0	12.7		M6×1	—	—	7.35	4.78	—	25.5	20.5	10	62	100	6	55.1	—	—	UCFC 201	UC 201	FC 203
	40	43.7	17.1		—	—	33.3	7.35	4.78	E 201	25.5	20.5	10	62	100	6	55.1	—	—	UELFC 201	UEL 201	FC 203

15	40	27.4	11.5	14	M5×0.8	4	—	7.35	4.78	—	23	19	9	58	97	6	53.0	12	75	UCFC 202S	UC 202	FC 203
	40	37.3	13.9	14	—	—	28.6	7.35	4.78	E 202S	23	19	9	58	97	6	53.0	12	75	UELFC 202S	UEL 202	FC 203
	40	31.0	12.7		M6×1	—	—	7.35	4.78	—	25.5	20.5	10	62	100	6	55.1	—	—	UCFC 202	UC 202	FC 203
	40	43.7	17.1		—	—	33.3	7.35	4.78	E 202	25.5	20.5	10	62	100	6	55.1	—	—	UELFC 202	UEL 202	FC 203

17	40	27.4	11.5	14	M5×0.8	4	—	7.35	4.78	—	23	19	9	58	97	6	53.0	12	75	UCFC 203S	UC 203	FC 203
	40	37.3	13.9	14	—	—	28.6	7.35	4.78	E 203S	23	19	9	58	97	6	53.0	12	75	UELFC 203S	UEL 203	FC 203
	40	31.0	12.7		M6×1	—	—	7.35	4.78	—	25.5	20.5	10	62	100	6	55.1	—	—	UCFC 203	UC 203	FC 203
	40	43.7	17.1		—	—	33.3	7.35	4.78	E 203	25.5	20.5	10	62	100	6	55.1	—	—	UELFC 203	UEL 203	FC 203

20	47	31.0	12.7	17	M6×1	5	—	9.88	6.65	—	25.5	20.5	10	62	100	7	55.1	12	78	UCFC 204	UC 204	FC 204
	47	43.7	17.1	17	—	—	33.3	9.88	6.65	E 204	25.5	20.5	10	62	100	7	55.1	12	78	UELFC 204	UEL 204	FC 204

25	52	34.1	14.3	17	M6×1	5	—	10.8	7.88	—	27	21	10	70	115	7	63.6	12	90	UCFC 205	UC 205	FC 205
	52	44.4	17.5	17	—	—	38.1	10.8	7.88	E 205	27	21	10	70	115	7	63.6	12	90	UELFC 205	UEL 205	FC 205

30	62	38.1	15.9	19	M6×1	5	—	15.0	11.2	—	31	23	10	80	125	8	70.7	12	100	UCFC 206	UC 206	FC 206
	62	48.4	18.3	19	—	—	44.5	15.0	11.2	E 206	31	23	10	80	125	8	70.7	12	100	UELFC 206	UEL 206	FC 206

35	72	42.9	17.5	20	M8×1	7	—	19.8	15.2	—	34	26	11	90	135	9	77.8	14	110	UCFC 207	UC 207	FC 207
	72	51.1	18.8	20	—	—	55.6	19.8	15.2	E 207	34	26	11	90	135	9	77.8	14	110	UELFC 207	UEL 207	FC 207

40	80	49.2	19	21	M8×1	8	—	22.8	18.2	—	36	26	11	100	145	9	84.8	14	120	UCFC 208	UC 208	FC 208
	80	56.3	21.4	21	—	—	60.3	22.8	18.2	E 208	36	26	11	100	145	9	84.8	14	120	UELFC 208	UEL 208	FC 208

45	85	49.2	19.0	22	M8×1	8	—	24.5	20.8	—	38	26	10	105	160	14	93.3	16	132	UCFC 209	UC 209	FC 209
	85	56.3	21.4	22	—	—	63.5	24.5	20.8	E 209	38	26	10	105	160	14	93.3	16	132	UELFC 209	UEL 209	FC 209

50	90	51.6	19.0	24	M10×1.25	10	—	27.0	23.2	—	40	28	10	110	165	14	97.6	16	138	UCFC 210	UC 210	FC 210
	90	62.7	24.6	24	—	—	69.9	27.0	23.2	E 210	40	28	10	110	165	14	97.6	16	138	UELFC 210	UEL 210	FC 210

55	100	55.6	22.2	25	M10×1.25	10	—	33.5	29.2	—	43	31	13	125	185	15	106.1	19	150	UCFC 211	UC 211	FC 211
	100	71.4	27.8	25	—	—	76.2	33.5	29.2	E 211	43	31	13	125	185	15	106.1	19	150	UELFC 211	UEL 211	FC 211

60	110	65.1	25.4	27	M10×1.25	10	—	36.8	32.8	—	48	36	17	135	195	15	113.1	19	160	UCFC 212	UC 212	FC 212
	110	77.8	31.0	27	—	—	84.2	36.8	32.8	E 212	48	36	17	135	195	15	113.1	19	160	UELFC 212	UEL 212	FC 212

65	120	65.1	25.4	28	M10×1.25	10	—	44.0	40.0	—	50	36	16	145	205	15	120.2	19	170	UCFC 213	UC 213	FC 213
	120	85.7	34.1	28	—	—	86	44.0	40.0	E 213	50	36	16	145	205	15	120.2	19	170	UELFC 213	UEL 213	FC 213

70	125	74.6	30.2	29	M12×1.5	12	—	46.8	45.0	—	54	40	17	150	215	18	125.1	19	177	UCFC 214	UC 214	FC 214
	125	85.7	34.1	29	—	—	90	46.8	45.0	E 214	54	40	17	150	215	18	125.1	19	177	UELFC 214	UEL 214	FC 214

75	130	77.8	33.3	30	M12×1.5	12	—	50.8	49.5	—	56	40	18	165	220	18	130.1	19	184	UCFC 215	UC 215	FC 215
	130	92.1	37.3	30	—	—	102	50.8	49.5	E 215	56	40	18	165	220	18	130.1	19	184	UELFC 215	UEL 215	FC 215

80	140	82.6	33.3	33	M12×1.5	12	—	55.0	54.2	—	58	42	18	170	240	18	141.4	23	200	UCFC 216	UC 216	FC 216

85	150	85.7	34.1	35	M12×1.5	12	—	64.0	63.8	—	63	45	18	180	250	20	147.1	23	208	UCFC 217	UC 217	FC 217

90	160	96.0	39.7	37	M12×1.5	12	—	73.8	71.5	—	68	50	22	190	265	20	155.5	23	200	UCFC 218	UC 218	FC 218

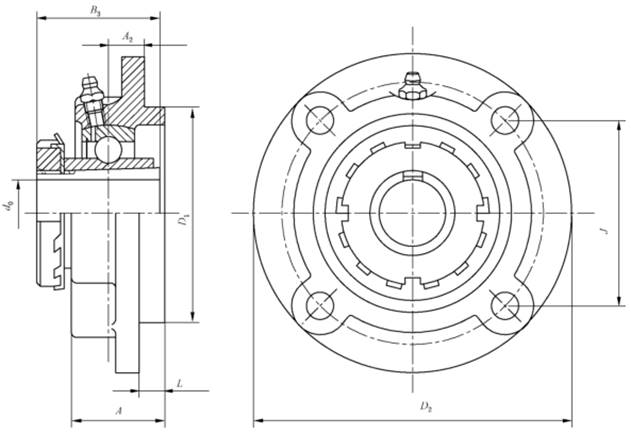

带凸台圆形座外球面球轴承(带紧定套)(GB/T7810-2017)

带凸台圆形座外球面球轴承(带紧定套) (GB/T 7810—2017)
有圆锥孔外球面球轴承（UK型）带紧定套外球面球轴承（UK+H型）									带凸台圆形座紧定套外球面球轴承（UKFC+H型）
符号含义与应用 UK—带圈锥孔外球面球轴承　　　　　H—紧定套　　　　　FC—铸造凸台圆形座具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。
轴承尺寸 /mm							配用件代号		基本额定载荷/kN		座尺寸 /mm									带座轴承代号	轴承代号	座代号
d_z	D	d₀	B₂	B		C	轴承	紧定套	C_r	C_0r	A	A₁	A₂	D₁	D₂ max	H₁	J	N max	P	UKFC+H 型	UK+H 型	FC 型
d_z	D	d₀	B₂	min	max	C	轴承	紧定套	C_r	C_0r	A	A₁	A₂	D₁	D₂ max	H₁	J	N max	P	UKFC+H 型	UK+H 型	FC 型
25	52	20	35	15	27	17	UK205	H2305	10.8	7.88	27	21	10	70	115	7	63.6	12	90	UKFC 205+H 2305	UK 205+H 2305	FC 205
30	62	25	38	16	30	19	UK206	H2306	15.0	11.2	31	23	10	80	125	8	70.7	12	100	UKFC 206+H 2306	UK 206+H 2306	FC 206
35	72	30	43	17	34	26	UK207	H2307	19.8	15.2	34	26	11	90	135	9	77.8	14	110	UKFC 207+H 2307	UK 207+H 2307	FC 207
40	80	35	46	18	36	21	UK208	H2308	22.8	18.2	36	26	11	100	145	9	84.8	14	120	UKFC 208+H 2308	UK 208+H 2308	FC 208
45	85	40	50	19	39	22	UK209	H2309	24.5	20.8	38	26	10	105	160	14	93.3	16	132	UKFC 209+H 2309	UK 209+H 2309	FC 209
50	90	45	55	20	43	24	UK210	H2310	27.0	23.2	40	28	10	110	165	14	97.6	16	138	UKFC 210+H 2310	UK 210+H 2310	FC 210
55	100	50	59	21	47	25	UK211	H2311	33.5	29.2	43	31	13	125	185	15	106.1	19	150	UKFC 211+H 2311	UK 211+H 2311	FC 211
60	110	55	62	22	49	27	UK212	H2312	36.8	32.8	48	36	17	135	195	15	113.1	19	160	UKFC 212+H 2312	UK212+H 2312	FC 212
65	120	60	65	23	51	28	UK213	H2313	44.0	40.0	50	36	16	145	205	15	120.2	19	170	UKFC 213+H 2313	UK 213+H 2313	FC 213
75	130	65	73	25	58	30	UK215	H2315	50.8	49.5	56	40	18	160	220	18	130.1	19	184	UKFC 215+H 2315	UK 215+H 2315	FC 215
80	140	70	78	26	61	33	UK216	H2316	55.0	54.2	58	42	18	170	240	18	141.4	23	200	UKFC 216+H 2316	UK 216+H 2316	FC 216
85	150	75	82	28	64	35	UK217	H2317	64.0	63.8	63	45	18	180	250	20	147.1	23	208	UKFC 217+H 2317	UK 217+H 2317	FC 217
90	160	80	86	30	68	37	UK218	H2318	73.8	71.5	68	50	22	190	265	20	155.5	23	220	UKFC 218+H 2318	UK 218+H 2318	FC 218

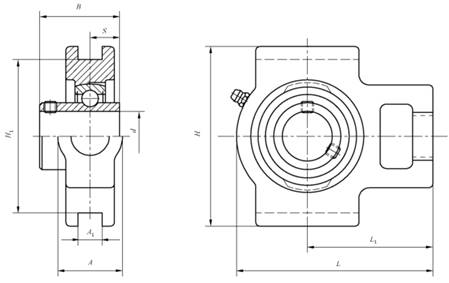

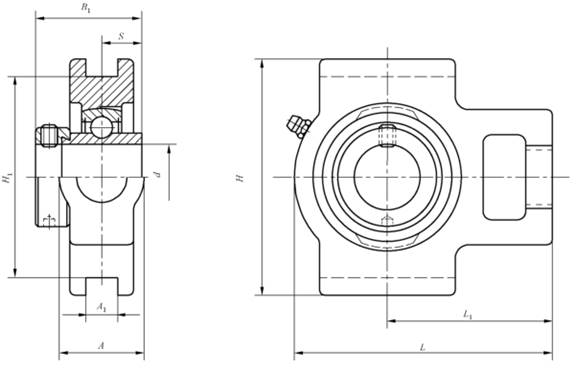

带滑块座外球面球轴承(带顶丝、带偏心套)(GB/T7810-2017)

带滑块座外球面球轴承(带顶丝、带偏心套)　 (GB/T 7810—2017)
带顶丝外球面球轴承（UC型）带滑块座顶丝外球面球轴承（UCT型）带偏心套外球面球轴承（UEL型）带滑块座偏心套外球面球轴承（UELT型）符号含义与应用： K—铸造滑块座 UC—带顶丝外球面球轴承 UEL—带偏心套外球面球轴承具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。
轴　承　尺　寸　 /mm								基本额定载荷 /kN		配用偏心套	座　尺　寸　 /mm													带座轴承代号	轴承代号	座代号
d	D	B	S	C	d_s	G	d₁ max	C_r	C_0r	代号	A max	A₁	A₂ max	H max	H₁	H₂ max	L max	L₁ max	L₂ min	L₃ max	N min	N₁ min	N₂ min	UCK 型 UELK 型	UC 型 UEL 型	K 型
20	47	31.0	12.7	17	M6×1	5	—	9.88	6.65	—	51	13.5	36	94	76	64	104	69	9	59	18	15	30	UCK 204	UC 204	K 204
	47	43.7	17.1	17	—	—	33.3	9.88	6.65	E 204	51	13.5	36	94	76	64	104	69	9	59	18	15	30	UELK 204	UEL 204	K 204

25	52	34.1	14.3	17	M6×1	5	—	10.8	7.88	—	51	13.5	38	94	76	64	104	69	9	59	18	15	30	UCK 205	UC 205	K 205
	62	38	15	21	M6×1	6	—	17.2	11.5	—	36	12	26	89	80	62	122	76	12	65	26	16	36	UCK 305	UC 305	K 305
	52	44.4	17.5	17	—	—	38.1	10.8	7.88	E 205	51	13.5	38	94	76	64	104	69	9	59	18	15	30	UELK 205	UEL 205	K 205
	62	46.8	16.7	21	—	—	42.8	17.2	11.5	E 305	36	12	26	89	80	62	122	76	12	65	26	16	36	UELK 305	UEL 305	K 305

30	62	38.1	15.9	19	M6×1	5	—	15.0	11.2	—	53	13.5	38	107	89	66	118	74	9	66	19	15	36	UCK 206	UC 206	K 206
	72	43	17	23	M6×1	6	—	20.8	15.2	—	41	16	28	100	90	70	137	85	14	74	28	18	41	UCK 306	UC 306	K 306
	62	48.4	18.3	19	—	—	44.5	15.0	11.2	E 206	53	13.5	38	107	89	66	118	74	9	66	19	15	36	UELK 206	UEL 206	K 206
	72	50	17.5	23	—	—	50	20.8	15.2	E 306	41	16	28	100	90	70	137	85	14	74	28	18	41	UELK 306	UEL 306	K 306

35	72	42.9	17.5	20	M8×1	7	—	19.8	15.2	—	53	13.5	38	107	89	66	132	81	10	72	19	15	36	UCK 207	UC 207	K 207
	80	48	19	25	M8×1	8	—	25.8	19.2	—	45	16	32	111	100	75	150	94	15	80	30	20	45	UCK 307	UC 307	K 307
	72	51.1	18.8	20	—	—	55.6	19.8	15.2	E 207	53	13.5	38	107	89	66	132	81	10	72	19	15	36	UELK 207	UEL 207	K 207
	80	51.6	18.3	25	—	—	55	25.8	19.2	E 307	45	16	32	111	100	75	150	94	15	80	30	20	45	UELK 307	UEL 307	K 307

40	80	49.2	19	21	M8×1	8	—	22.8	18.2	—	67	17.5	44	124	101	85	146	91	14	84	27	18	47	UCK 208	UC 208	K 208
	90	52	19	27	M10×1.25	10	—	31.2	24.0	—	50	18	34	124	112	83	162	100	17	89	32	22	50	UCK 308	UC 308	K 308
	80	56.3	21.4	21	—	—	60.3	22.8	18.2	E 208	67	17.5	44	124	101	85	146	91	14	84	27	18	47	UELK 208	UEL 208	K 208
	90	57.1	19.8	27	—	—	63.5	31.2	24.0	E 308	50	18	34	124	112	83	162	100	17	89	32	22	50	UELK 308	UEL 308	K 308

45	85	49.2	19.0	22	M8×1	8	—	24.5	20.8	—	67	17.5	44	124	101	85	149	91	14	84	27	18	47	UCK 209	UC 209	K 209
	100	57	22	30	M10×1.25	10	—	40.8	31.8	—	55	18	38	138	125	90	178	110	18	97	34	24	55	UCK 309	UC 309	K 309
	85	56.3	21.4	22	—	—	63.5	24.5	20.8	E 209	67	17.5	44	124	101	85	149	91	14	84	27	18	47	UELK 209	UEL 209	K 209
	100	58.7	19.8	30	—	—	70	40.8	31.8	E 309	55	18	38	138	125	90	178	110	18	97	34	24	55	UELK 309	UEL 309	K 309

50	90	51.6	19.0	24	M10×1.25	10	—	27.0	23.2	—	67	17.5	50	124	101	85	153	92	14	88	27	18	47	UCK 210	UC 210	K 210
	110	61	22	32	M12×1.5	12	—	47.5	37.8	—	61	20	40	151	140	98	191	117	20	106	37	27	61	UCK 310	UC 310	K 310
	90	62.7	24.6	24	—	—	69.9	27.0	23.2	E 210	67	17.5	50	124	101	85	153	92	14	88	27	18	47	UELK 210	UEL 210	K 210
	110	66.6	24.6	32	—	—	76.2	47.5	37.8	E 310	61	20	40	151	140	98	191	117	20	106	37	27	61	UELK 310	UEL 310	K 310

55	100	55.6	22.2	25	M10×1.25	10	—	33.5	29.2	—	72	27	56	152	130	104	191	120	17	104	34	24	62	UCK 211	UC 211	K 211
	120	66	25	34	M12×1.5	12	—	55.0	44.8	—	66	22	44	163	150	105	207	127	21	115	39	29	66	UCK 311	UC 311	K 311
	100	71.4	27.8	25	—	—	76.2	33.5	29.2	E 211	72	27	56	152	130	104	191	120	17	104	34	24	62	UELK 211	UEL 211	K 211
	120	73	27.8	34	—	—	83	55.0	44.8	E 311	66	22	44	163	150	105	207	127	21	115	39	29	66	UELK 311	UEL 311	K 311

60	110	65.1	25.4	27	M10×1.25	10	—	36.8	32.8	—	72	27	56	152	130	104	196	120	17	104	34	29	62	UCK 212	UC 212	K 212
	130	71	26	36	M12×1.5	12	—	62.8	51.8	—	71	22	46	178	160	113	220	135	23	123	41	31	71	UCK 312	UC 312	K 312
	110	77.8	31.0	27	—	—	84.2	36.8	32.8	E 212	72	27	56	152	130	104	196	120	17	104	34	29	62	UELK 212	UEL 212	K 212
	130	79.4	30.95	36	—	—	89	62.8	51.8	E 312	71	22	46	178	160	113	220	135	23	123	41	31	71	UELK 312	UEL 312	K 312

65	140	75	30	38	M12×1.5	12	—	72.2	60.5	—	80	26	50	190	170	116	238	146	25	134	43	32	70	UCK 313	UC 313	K 313
	140	85.7	32.55	38	—	—	97	72.2	60.5	E 313	80	26	50	190	170	116	238	146	25	134	43	32	70	UELK 313	UEL 313	K 313

70	150	78	33	40	M12×1.5	12	—	80.2	68.0	—	90	26	52	202	180	130	252	155	25	140	46	36	85	UCK 314	UC 314	K 314
	150	92.1	34.15	40	—	—	102	80.2	68.0	E 314	90	26	52	202	180	130	252	155	25	140	46	36	85	UELK 314	UEL 314	K 314

75	160	82	32	42	M14×1.5	14	—	87.2	76.8	—	90	26	55	216	192	132	262	160	25	150	46	36	85	UCK 315	UC 315	K 315
	160	100	37.3	42	—	—	113	87.2	76.8	E 315	90	26	55	216	192	132	262	160	25	150	46	36	85	UELK 315	UEL 315	K 315

80	170	86	34	44	M14×1.5	14	—	94.5	86.5	—	102	30	60	230	204	150	282	174	28	160	53	42	98	UCK 316	UC 316	K 316
	170	106.4	40.5	44	—	—	119	94.5	86.5	E 316	102	30	60	230	204	150	282	174	28	160	53	42	98	UELK 316	UEL 316	K 316

85	180	96	40	46	M16×1.5	16	—	102	96.5	—	102	32	64	240	214	152	298	183	30	170	53	42	98	UCK 317	UC 317	K 317
	180	109.5	42.05	46	—	—	127	102	96.5	E 317	102	32	64	240	214	152	298	183	30	170	53	42	98	UELK 317	UEL 317	K 317

90	190	96	40	48	M16×1.5	16	—	110	108	—	110	32	66	255	228	160	312	192	30	175	57	46	106	UCK 318	UC 318	K 318
	190	115.9	43.65	48	—	—	133	110	108	E 318	110	32	66	255	228	160	312	192	30	175	57	46	106	UELK 318	UEL 318	K 318

95	200	103	41	50	M16×1.5	16	—	120	122	—	110	35	72	270	240	165	322	197	31	180	57	46	106	UCK 319	UC 319	K 319
	200	122.3	38.9	50	—	—	140	120	122	E 319	110	35	72	270	240	165	322	197	31	180	57	46	106	UELK 319	UEL 319	K 319

100	215	108	42	54	M18×1.5	18	—	132	140	—	120	35	75	290	260	175	345	210	32	200	59	48	115	UCK 320	UC 320	K 320
	215	128.6	50	54	—	—	146	132	140	E 320	120	35	75	290	260	175	345	210	32	200	59	48	115	UELK 320	UEL 320	K 320

105	225	112	44	56	M18×1.5	18	—	142	152	—	120	35	75	290	260	175	345	210	32	200	59	48	115	UCK 321	UC 321	K 321

110	240	117	46	60	M18×1.5	18	—	158	178	—	130	38	80	320	285	185	385	235	38	215	65	52	125	UCK 322	UC 322	K 322

120	260	126	51	64	M18×1.5	18	—	175	208	—	140	45	90	355	320	210	432	267	42	230	70	60	140	UCK 324	UC 324	K 324

130	280	135	54	68	M20×1.5	20	—	195	242	—	150	50	100	385	350	220	465	285	45	240	75	65	150	UCK 326	UC 326	K 326

140	300	145	59	72	M20×1.5	20	—	212	272	—	155	50	100	415	380	230	515	315	50	255	80	70	160	UCK 328	UC 328	K 328

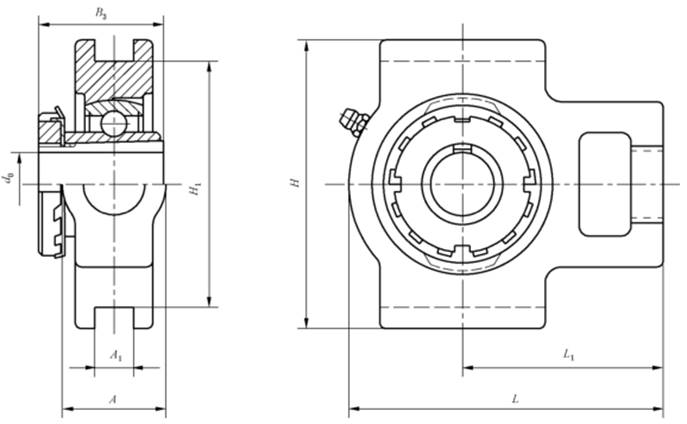

带滑块座外球面球轴承(带紧定套)(GB/T7810-2017)

带滑块座外球面球轴承(带紧定套)　 (GB/T 7810—2017)
有圆锥孔外球面球轴承（UK型）带紧定套外球面球轴承（UK+H型）								带滑块座紧定套外球面球轴承（UKT+H型）
符号含义与应用 UK—带圈锥孔外球面球轴承　　　　　H—紧定套　　　　　K—铸造滑块座具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。
轴　承　尺　寸　 /mm							配用件代号		基本额定载荷/kN		座　尺　寸　 /mm													带座轴承代号	轴承代号	座代号
d_z	D	d₀	B₂	B		C	轴承	紧定套	C_r	C_0r	A max	A₁	A₂ max	H max	H₁	H₂ max	L max	L₁ max	L₂ min	L₃ max	N min	N₁ min	N₂ min	UKK+H 型	UK+H 型	K 型
d_z	D	d₀	B₂	min	max	C	轴承	紧定套	C_r	C_0r	A max	A₁	A₂ max	H max	H₁	H₂ max	L max	L₁ max	L₂ min	L₃ max	N min	N₁ min	N₂ min	UKK+H 型	UK+H 型	K 型
25	52	20	35	15	27	17	UK205	H2305	10.8	7.88	51	13.5	38	94	76	64	104	69	9	59	18	15	30	UKK205+H2305	UK205+H2305	K205
	62	20	35	21	27	21	UK305	H2305	17.2	11.5	36	12	26	89	80	62	122	76	12	65	26	16	36	UKK305+H2305	UK305+H2305	K305

30	62	25	38	16	30	19	UK206	H2306	15.0	11.2	53	13.5	38	107	89	66	118	74	9	66	19	15	36	UKK206+H2306	UK206+H2306	K206
	72	25	38	23	30	23	UK306	H2306	20.8	15.2	41	16	28	100	90	70	137	85	14	74	28	18	41	UKK306+H2306	UK306+H2306	K306

35	72	30	43	17	34	20	UK207	H2307	19.8	15.2	53	13.5	38	107	89	66	132	81	10	72	19	15	36	UKK207+H2307	UK207+H2307	K207
	80	30	43	26	34	25	UK307	H2307	25.8	19.2	45	16	32	111	100	75	150	94	15	80	30	20	45	UKK307+H2307	UK307+H2307	K307

40	80	35	46	18	36	21	UK208	H2308	22.8	18.2	67	17.5	44	124	101	85	146	91	14	84	27	18	47	UKK208+H2308	UK208+H2308	K208
	90	35	46	26	36	27	UK308	H2308	31.2	24.0	50	18	34	124	112	83	162	100	17	89	32	22	50	UKK308+H2308	UK308+H2308	K308

45	85	40	50	19	39	22	UK209	H2309	24.5	20.8	67	17.5	44	124	101	85	149	91	14	84	27	18	47	UKK209+H2309	UK209+H2309	K209
	100	40	50	28	39	30	UK309	H2309	40.8	31.8	55	18	38	138	125	90	178	110	18	97	34	24	55	UKK309+H2309	UK309+H2309	K309

50	90	45	55	20	43	24	UK210	H2310	27.0	23.2	67	17.5	50	124	101	85	153	92	14	88	27	18	47	UKK210+H2310	UK210+H2310	K210
	110	45	55	30	43	32	UK310	H2310	47.5	37.8	61	20	40	151	140	98	191	117	20	106	37	27	61	UKK310+H2310	UK310+H2310	K310

55	100	50	59	21	47	25	UK211	H2311	33.5	29.2	72	27	56	152	130	104	191	120	17	104	34	24	62	UKK211+H2311	UK211+H2311	K211
	120	50	59	33	47	34	UK311	H2311	55.0	44.8	66	22	44	163	150	105	207	127	21	115	39	29	66	UKK311+H2311	UK311+H2311	K311

60	110	55	62	22	49	27	UK212	H2312	36.8	32.8	72	27	56	152	130	104	196	120	17	104	34	29	62	UKK212+H2312	UK212+H2312	K212
	130	55	62	34	49	36	UK312	H2312	62.8	51.8	71	22	46	178	160	113	220	135	23	123	41	31	71	UKK312+H2312	UK312+H2312	K312

65	140	60	65	36	51	38	UK313	H2313	72.2	60.5	80	26	50	190	170	116	238	146	25	134	43	32	70	UKK313+H2313	UK313+H2313	K313

75	160	65	73	40	58	42	UK315	H2315	87.2	76.8	90	26	55	216	192	132	262	160	25	150	46	36	85	UKK315+H2315	UK315+H2315	K315

80	170	70	78	42	61	44	UK316	H2316	94.5	86.5	102	30	60	230	204	150	282	174	28	160	53	42	98	UKK316+H2316	UK316+H2316	K316

85	180	75	82	45	64	46	UK317	H2317	102	96.5	102	32	64	240	214	152	298	183	30	170	53	42	98	UKK317+H2317	UK317+H2317	K317

90	190	80	86	47	68	48	UK318	H2318	110	108	110	32	66	255	228	160	312	192	30	175	57	46	106	UKK318+H2318	UK318+H2318	K318

95	200	85	90	49	71	50	UK319	H2319	120	122	110	35	72	270	240	165	322	197	31	180	57	46	106	UKK319+H2319	UK319+H2319	K319

100	215	90	97	51	77	54	UK320	H2320	132	140	120	35	75	290	260	175	345	210	32	200	59	48	115	UKK320+H2320	UK320+H2320	K320

110	240	100	105	56	84	60	UK322	H2322	158	178	130	38	80	320	285	185	385	235	38	215	65	52	125	UKK322+H2322	UK322+H2322	K322

120	260	110	112	60	90	64	UK324	H2324	175	208	140	45	90	355	320	210	432	267	42	230	70	60	140	UKK324+H2324	UK324+H2324	K324

130	280	115	121	65	98	68	UK326	H2326	195	242	150	50	100	385	350	220	465	285	45	240	75	65	150	UKK326+H2326	UK326+H2326	K326

140	300	125	131	70	107	72	UK328	H2328	212	272	155	50	100	415	380	230	515	315	50	255	80	70	160	UKK328+H2328	UK328+H2328	K328

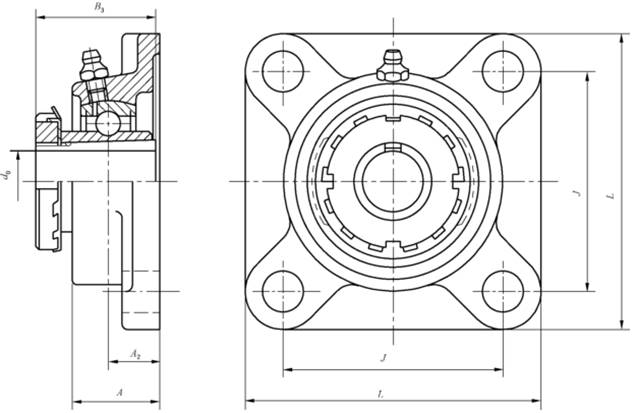

带方形座外球面球轴承(带紧定套)(GB/T7810-2017)

带方形座外球面球轴承(带紧定套) (GB/T 7810—2017)
有圆锥孔外球面球轴承（UK型）带紧定套外球面球轴承（UK+H型）									带滑块座紧定套外球面球轴承（UKFU+H型）
符号含义与应用 UK—带圈锥孔外球面球轴承　　　　　H—紧定套　　　　　FU—铸造方形座具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。
轴承尺寸 /mm							配用件代号		基本额定载荷/kN		座尺寸 /mm							带座轴承代号	轴承代号	座代号
d_z	D	d₀	B₂	B		C	轴承	紧定套	C_r	C_0r	A max	A₁ max	A₂	J	L max	N		UKFU + H 型	UK + H 型	FU 型
d_z	D	d₀	B₂	min	max	C	轴承	紧定套	C_r	C_0r	A max	A₁ max	A₂	J	L max	min	max	UKFU + H 型	UK + H 型	FU 型
25	52	20	35	15	27	17	UK 205	H 2305	10.8	7.88	35	15	19	70	97	11.5	12.43	UKFU 205+H 2305	UK 205+H 2305	FU 205
	62	20	35	21	27	21	UK 305	H 2305	17.2	11.5	29	13	16	80	110	16		UKFU 305+H 2305	UK 305+H 2305	FU 305

30	62	25	38	16	30	19	UK 206	H 2306	15.0	11.2	38	16	20	82.5	110	11.5	12.43	UKFU 206+H 2306	UK 206+H 2306	FU 206
	72	25	38	23	30	23	UK 306	H 2306	20.8	15.2	32	15	18	95	125	16		UKFU 306+H 2306	UK 306+H 2306	FU 306

35	72	30	43	17	34	20	UK 207	H 2307	19.8	15.2	38	17	21	92	119	13	14.93	UKFU 207+H 2307	UK 207+H 2307	FU 207
	80	30	43	26	34	25	UK 307	H 2307	25.8	19.2	36	16	20	100	135	19		UKFU 307+H 2307	UK 307+H 2307	FU 307

40	80	35	46	18	36	21	UK 208	H 2308	22.8	18.2	43	17	24	101.5	132	13	14.93	UKFU 208+H 2308	UK 208+H 2308	FU 208
	90	35	46	26	36	27	UK 308	H 2308	31.2	24.0	40	17	23	112	150	19		UKFU 308+H 2308	UK 308+H 2308	FU 308

45	85	40	50	19	39	22	UK 209	H 2309	24.5	20.8	45	18	24	105	139	13	16.93	UKFU 209+H 2309	UK 209+H 2309	FU 209
	100	40	50	28	39	30	UK 309	H 2309	40.8	31.8	44	18	25	125	160	19		UKFU 309+H 2309	UK 309+H 2309	FU 309

50	90	45	55	20	43	24	UK 210	H 2310	27.0	23.2	48	20	28	111	145	17	19.02	UKFU 210+H 2310	UK 210+H 2310	FU 210
	110	45	55	30	43	32	UK 310	H 2310	47.5	37.8	48	19	28	132	175	23		UKFU 310+H 2310	UK 310+H 2310	FU 310

55	100	50	59	21	47	25	UK 211	H 2311	33.5	29.2	51	21	31	130	164	17	19.02	UKFU 211+H 2311	UK 211+H 2311	FU 211
	120	50	59	33	47	34	UK 311	H 2311	55.0	44.8	52	20	30	140	185	23		UKFU 311+H 2311	UK 311+H 2311	FU 311

60	110	55	62	22	49	27	UK 212	H 2312	36.8	32.8	60	21	34	143	177	17	19.02	UKFU 212+H 2312	UK 212+H 2312	FU 212
	130	55	62	34	49	36	UK 312	H 2312	62.8	51.8	56	22	33	150	195	23		UKFU 312+H 2312	UK 312+H 2312	FU 312

65	120	60	65	23	51	28	UK 213	H 2313	44.0	40.0	52	24	34	149.5	189	17	19.02	UKFU 213+H 2313	UK 213+H 2313	FU 213
	140	60	65	36	51	38	UK 313	H 2313	72.2	60.5	58	22	33	166	208	23		UKFU 313+H 2313	UK 313+H 2313	FU 313

75	130	65	73	25	58	30	UK 215	H 2315	50.8	49.5	58	24	35	159	202	17	24.52	UKFU 215+H 2315	UK 215+H 2315	FU 215
	160	65	73	40	58	42	UK 315	H 2315	87.2	76.8	66	25	39	184	236	25		UKFU 315+H 2315	UK 315+H 2315	FU 315

80	140	70	78	26	61	33	UK 216	H 2316	55.0	54.2	65	24	35	165	213	21	24.52	UKFU 216+H 2316	UK 216+H 2316	FU 216
	170	70	78	42	61	44	UK 316	H 2316	94.5	86.5	68	27	38	196	250	31		UKFU 316+H 2316	UK 316+H 2316	FU 316

85	150	75	82	28	64	35	UK 217	H 2317	64.0	63.8	75	26	36	175	222	21	24.52	UKFU 217+H 2317	UK 217+H 2317	FU 217
	180	75	82	45	64	46	UK 317	H 2317	102	96.5	74	27	44	204	260	31		UKFU 317+H 2317	UK 317+H 2317	FU 317

95	200	85	90	49	71	50	UK 319	H 2319	120	122	76	30	44	216	280	35		UKFU 318+H 2318	UK 318+H 2318	FU 318

100	215	90	97	51	77	54	UK 320	H 2320	132	140	94	30	59	228	290	35		UKFU 319+H 2319	UK 319+H 2319	FU 319
	215	90	97	51	77	54	UK 320	H 2320	132	140	94	32	59	242	310	38		UKFU 320+H 2320	UK 320+H 2320	FU 320

110	240	100	105	56	84	60	UK 322	H 2322	158	178	96	35	60	266	340	41		UKFU 322+H 2322	UK 322+H 2322	FU 322

120	260	110	112	60	90	64	UK 324	H 2324	175	208	110	40	65	290	370	41		UKFU 324+H 2324	UK 324+H 2324	FU 324

130	280	115	121	65	98	68	UK 326	H 2326	195	242	115	45	65	320	410	41		UKFU 326+H 2326	UK 326+H 2326	FU 326

140	300	125	131	70	107	72	UK 328	H 2328	212	272	125	55	75	350	450	41		UKFU 328+H 2328	UK 328+H 2328	FU 328
注：FU 300 型座中A、A₁、L 尺寸为公称尺寸，不是最大值，N 尺寸为公称尺寸，不是最小值。

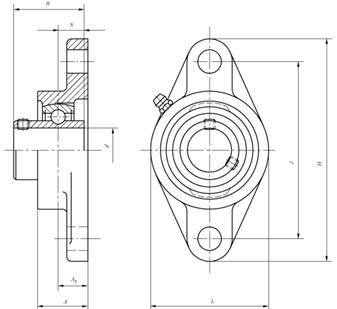

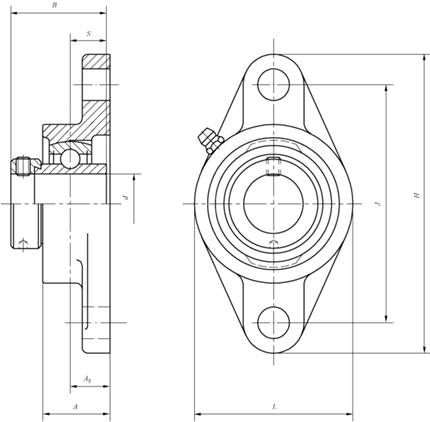

带菱形座外球面球轴承(带顶丝、带偏心套)(GB/T7810-2017)

带菱形座外球面球轴承(带顶丝、带偏心套) (GB/T 7810—2017)
带顶丝外球面球轴承（UC型）带菱形座顶丝外球面球轴承（UCFLU型）带偏心套外球面球轴承（UEL型）带菱形座偏心套外球面球轴承（UELFLU型）符号含义与应用 UC—带顶丝外球面球轴承　　　　　FLU—铸造菱形座　　　　　UEL—带偏心套外球面球轴承具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。
轴承尺寸 /mm								基本额定载荷/kN		配用偏心套	座尺寸 /mm								带座轴承代号	轴承代号	座代号
d	D	B	S	C	d_s	G	d₁ max	C_r	C_0r	代号	A max	A₁ max	A₂	H max	J	L max	N		UCFLU 型 UELFLU 型	UC 型 UEL 型	FLU型
d	D	B	S	C	d_s	G	d₁ max	C_r	C_0r	代号	A max	A₁ max	A₂	H max	J	L max	min	max	UCFLU 型 UELFLU 型	UC 型 UEL 型	FLU型
12	40	27.4	11.5	14	M6×1	4	—	7.35	4.78	—	32	13	17	99	76.5	61	10.5	12.43	UCFLU 201	UC 201	FLU 203
	40	37.3	13.9	14	—	—	28.6	7.35	4.78	E 201	32	13	17	99	76.5	61	10.5	12.43	UELFLU 201	UEL 201	FLU 203

15	40	27.4	11.5	14	M6×1	4	—	7.35	4.78	—	32	13	17	99	76.5	61	10.5	12.43	UCFLU 202	UC 202	FLU 203
	40	37.3	13.9	14	—	—	28.6	7.35	4.78	E 202	32	13	17	99	76.5	61	10.5	12.43	UELFLU 202	UEL 202	FLU 203

17	40	27.4	11.5	14	M6×1	4	—	7.35	4.78	—	32	13	17	99	76.5	61	10.5	12.43	UCFLU 203	UC 203	FLU 203
	40	37.3	13.9	14	—	—	28.6	7.35	4.78	E 203	32	13	17	99	76.5	61	10.5	12.43	UELFLU 203	UEL 203	FLU 203

20	47	31.0	12.7	17	M6×1	5	—	9.88	6.65	—	34	15	19	113	90	62	10.5	12.43	UCFLU 204	UC 204	FLU 204
	47	43.7	17.1	17	—	—	33.3	9.88	6.65	E 204	34	15	19	113	90	62	10.5	12.43	UELFLU 204	UEL 204	FLU 204

25	52	34.1	14.3	17	M6×1	5	—	10.8	7.88	—	35	15	19	125	90	70	11.5	12.43	UCFLU 205	UC 205	FLU 205
	62	38	15	21	M6×1	6	—	17.2	11.5	—	29	13	16	150	113	80	19		UCFLU 305	UC 305	FLU 305
	52	44.4	17.5	17	—	—	38.1	10.8	7.88	E 205	35	15	19	125	99	70	11.5	12.43	UELFLU 205	UEL205	FLU 205
	62	46.8	16.7	21	—	—	42.8	17.2	11.5	E 305	29	13	16	150	113	80	19		UELFLU 305	UEL305	FLU 305

30	62	38.1	15.9	19	M6×1	5	—	15.0	11.2	—	38	16	20	142	116.5	83	11.5	12.43	UCFLU 206	UC 206	FLU 206
	72	43	17	23	M6×1	6	—	20.8	15.2	—	32	15	18	180	134	90	23		UCFLU 306	UC 306	FLU 306
	62	48.4	18.3	19	—	—	44.5	15.0	11.2	E 206	38	16	20	142	116.5	83	11.5	12.43	UELFLU 206	UEL 206	FLU 206
	72	50	17.5	23	—	—	50	20.8	15.2	E 306	32	15	18	180	134	90	23		UELFLU 306	UEL 306	FLU 306

35	72	42.9	17.5	20	M8×1	7	—	19.8	15.2	—	38	17	21	156	130	96	13	14.93	UCFLU 207	UC 207	FLU 207
	80	48	19	25	M8×1	8	—	25.8	19.2	—	36	16	20	185	141	100	23		UCFLU 307	UC 307	FLU 307
	72	51.1	18.8	20	—	—	55.6	19.8	15.2	E 207	38	17	21	156	130	96	13	14.93	UELFLU 207	UEL 207	FLU 207
	80	51.6	18.3	25	—	—	55	25.8	19.2	E 307	36	16	20	185	141	100	23		UELFLU 307	UEL 307	FLU 307

40	80	49.2	19	21	M8×1	8	—	22.8	18.2	—	43	17	24	172	143.5	105	13	14.93	UCFLU 208	UC 208	FLU 208
	90	52	19	27	M10×1.25	10	—	31.2	24.0	—	40	17	23	200	158	112	23		UCFLU 308	UC 308	FLU 308
	80	56.3	21.4	21	—	—	60.3	22.8	18.2	E 208	43	17	24	172	143.5	105	13	14.93	UELFLU 208	UEL 208	FLU 208
	90	57.1	19.8	27	—	—	63.5	31.2	24.0	E 308	40	17	23	200	158	112	23		UELFLU 308	UEL 308	FLU 308

45	85	49.2	19.0	22	M8×1	8	—	24.5	20.8	—	45	18	24	180	148.5	112	13	16.93	UCFLU 209	UC 209	FLU 209
	100	57	22	30	M10×1.25	10	—	40.8	31.8	—	44	18	25	230	177	125	25		UCFLU 309	UC 309	FLU 309
	85	56.3	21.4	22	—	—	63.5	24.5	20.8	E 209	45	18	24	180	148.5	112	13	16.93	UELFLU 209	UEL 209	FLU 209
	100	58.7	19.8	30	—	—	70	40.8	31.8	E 309	44	18	25	230	177	125	25		UELFLU 309	UEL 309	FLU 309

50	90	51.6	19.0	24	M10×1.25	10	—	27.0	23.2	—	48	20	28	190	157	117	17	19.02	UCFLU 210	UC 210	FLU 210
	110	61	22	32	M12×1.5	12	—	47.5	37.8	—	48	19	28	240	187	140	17	25	UCFLU 310	UC 310	FLU 310
	90	62.7	24.6	24	—	—	69.9	27.0	23.2	E 210	48	20	28	190	157	117		19.02	UELFLU 210	UEL 210	FLU 210
	110	66.6	24.6	32	—	—	76.2	47.5	37.8	E 310	48	19	28	240	187	140	25		UELFLU 310	UEL 310	FLU 310

55	100	55.6	22.2	25	M10×1.25	10	—	33.5	29.2	—	51	21	31	222	184	134	17	19.02	UCFLU 211	UC 211	FLU 211
	120	66	25	34	M12×1.5	12	—	55.0	44.8	—	52	20	30	250	198	150	25		UCFLU 311	UC 311	FLU 311
	100	71.4	27.8	25	—	—	76.2	33.5	29.2	E 211	51	21	31	222	184	134	17	19.02	UELFLU 211	UEL 211	FLU 211
	120	73	27.8	34	—	—	83	55.0	44.8	E 311	52	20	30	250	198	150	25		UELFLU 311	UEL 311	FLU 311

60	110	65.1	25.4	27	M10×1.25	10	—	36.8	32.8	—	60	21	34	238	202	142	17	19.02	UCFLU 212	UC 212	FLU 212
	130	71	26	36	M12×1.5	12	—	62.8	51.8	—	56	22	33	270	212	160	31		UCFLU 312	UC 312	FLU 312
	110	77.8	31.0	27	—	—	84.2	36.8	32.8	E 212	60	21	34	238	202	142	17	19.02	UELFLU 212	UEL 212	FLU 212
	130	79.4	30.95	36	—	—	89	62.8	51.8	E 312	56	22	33	270	212	160	31		UELFLU 312	UEL 312	FLU 312

65	140	75	30	38	M12×1.5	12	—	72.2	60.5	—	58	25	33	295	240	175	31		UCFLU 313	UC 313	FLU 313
	140	85.7	32.55	38	—	—	97	72.2	60.5	E 313	58	25	33	295	240	175	31		UELFLU 313	UEL 313	FLU 313

70	150	78	33	40	M12×1.5	12	—	80.2	68.0	—	61	28	36	315	250	185	35		UCFLU 314	UC 314	FLU 314
	150	92.1	34.15	40	—	—	102	80.2	68.0	E 314	61	28	36	315	250	185	35		UELFLU 314	UEL 314	FLU 314

75	160	82	32	42	M14×1.5	14	—	87.2	76.8	—	66	30	39	320	260	195	35		UCFLU 315	UC 315	FLU 315
	160	100	37.3	42	—	—	113	87.2	76.8	E 315	66	30	39	320	260	195	35		UELFLU 315	UEL 315	FLU 315

80	170	86	34	44	M14×1.5	14	—	94.5	86.5	—	68	32	38	355	285	210	38		UCFLU 316	UC 316	FLU 316
	170	106.4	40.5	44	—	—	119	94.5	86.5	E 316	68	32	38	355	285	210	38		UELFLU 316	UEL 316	FLU 316

85	180	96	40	46	M16×1.5	16	—	102	96.5	—	74	32	44	370	300	220	38		UCFLU 317	UC 317	FLU 317
	180	109.5	42.05	46	—	—	127	102	96.5	E 317	74	32	44	370	300	220	38		UELFLU 317	UEL 317	FLU 317

90	190	96	40	48	M16×1.5	16	—	110	108	—	76	36	44	385	315	235	38		UCFLU 318	UC 318	FLU 318
	190	115.9	43.65	48	—	—	133	110	108	E 318	76	36	44	385	315	235	38		UELFLU 318	UEL 318	FLU 318

95	200	103	41	50	M16×1.5	16	—	120	122	—	94	40	59	405	330	250	41		UCFLU 319	UC 319	FLU 319
	200	122.3	38.9	50	—	—	140	120	122	E 319	94	40	59	405	330	250	41		UELFLU 319	UEL 319	FLU 319

100	215	108	42	54	M18×1.5	18	—	132	140	—	94	40	59	440	360	270	44		UCFLU 320	UC 320	FLU 320
	215	128.6	50	54	—	—	146	132	140	E 320	94	40	59	440	360	270	44		UELFLU 320	UEL 320	FLU 320

105	225	112	44	56	M18×1.5	18	—	142	152		94	40	59	440	360	270	44		UCFLU 321	UC 321	FLU 321

110	240	117	46	60	M18×1.5	18	—	158	178		96	42	60	470	390	300	44		UCFLU 322	UC 322	FLU 322

120	260	126	51	64	M18×1.5	18	—	175	208		110	48	65	520	430	330	47		UCFLU 324	UC 324	FLU 324

130	280	135	54	68	M20×1.5	20	—	195	242		115	50	65	550	460	360	47		UCFLU 326	UC 326	FLU 326

140	300	145	59	72	M20×1.5	20	—	212	272		125	60	75	600	500	400	51		UCFLU 328	UC 328	FLU 328
注：FLU 300型座中A、H、L 尺寸为公称尺寸，不是最大值，N 尺寸为公称尺寸，不是最小值。

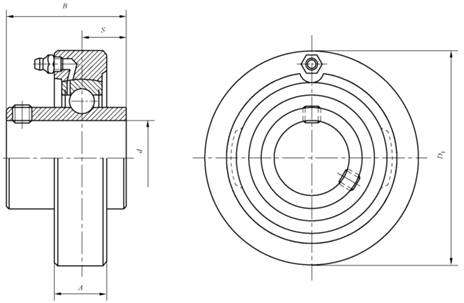

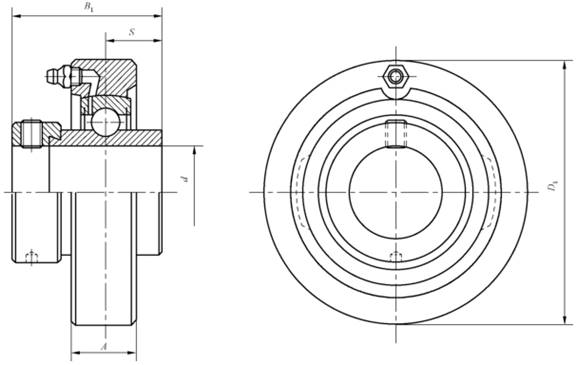

带环形座外球面球轴承(带顶丝、带偏心套)(GB/T7810-2017)

带环形座外球面球轴承(带顶丝、带偏心套) (GB/T 7810—2017)

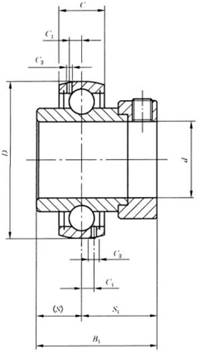

带顶丝外球面球轴承（UC型）带环形座顶丝外球面球轴承（UCC型）带偏心套外球面球轴承（UEL型）带环形座偏心套外球面球轴承（UELC型）符号含义与应用 UC—带顶丝外球面球轴承　　　　　UEL—带偏心套外球面球轴承　　　　　C—铸造环形座具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。
轴承尺寸 /mm								基本额定载荷/kN		配用偏心套	座尺寸/mm		带座轴承代号	轴承代号	座代号
d	D	B	S	C	d_s	G	d₁ max	C_r	C_0r	代号	A	D₁	UCC 型 UELC 型	UC 型 UEL 型	C 型
12	40	27.4	11.5	14	M5×0.8	4	—	7.35	4.78	—	20	67	UCC 201S	UC 201S	C 203
	40	37.3	13.9	14	—	—	28.6	7.35	4.78	E 201S	20	67	UELC 201S	UEL 201S	C 203
	40	31.0	12.7	14	M6×1			7.35	4.78	—	20	72	UCC 201	UC 201	C 203
	40	43.7	17.1	14	—			7.35	4.78	E 201	20	72	UELC 201	UEL 201	C 203

15	40	27.4	11.5	14	M5×0.8	4	—	7.35	4.78	—	20	67	UCC 202S	UC 202S	C 203
	40	37.3	13.9	14	—	—	28.6	7.35	4.78	E 202S	20	67	UELC 202S	UEL 202S	C 203
	40	31.0	12.7	14	M6×1			7.35	4.78	—	20	72	UCC 202	UC 202	C 203
	40	43.7	17.1	14	—			7.35	4.78	E 201	20	72	UELC 202	UEL 202	C 203

17	40	27.4	11.5	14	M5×0.8	4	—	7.35	4.78	—	20	67	UCC 203S	UC 203S	C 203
	40	37.3	13.9	14	—	—	28.6	7.35	4.78	E 203S	20	67	UELC 203S	UEL 203S	C 203
	40	31.0	12.7	14	M6×1			7.35	4.78	—	20	72	UCC 203	UC 203	C 203
	40	43.7	17.1	14	—			7.35	4.78	E 201	20	72	UELC 203	UEL 203	C 203

20	47	31.0	12.7	17	M6×1	5	—	9.88	6.65	—	20	72	UCC 204	UC 204	C 204
	47	43.7	17.1	17	—	—	33.3	9.88	6.65	E 204	20	72	UELC 204	UEL 204	C 204

25	52	34.1	14.3	17	M6×0.75	5	—	10.8	7.88	—	22	80	UCC 205	UC 205	C 205
	62	38	15	21	M6×0.75	6	—	17.2	11.5	—	26	90	UCC 305	UC 305	C 305
	52	44.4	17.5	17	—	—	38.1	10.8	7.88	E 205	22	80	UELC 205	UEL205	C 205
	62	46.8	16.7	21	—	—	42.8	17.2	11.5	E 305	26	90	UELC 305	UEL305	C 305

30	62	38.1	15.9	19	M6×1	5	—	15.0	11.2	—	27	85	UCC 206	UC 206	C 206
	72	43	17	23	M6×1	6	—	20.8	15.2	—	28	100	UCC 306	UC 306	C 306
	62	48.4	18.3	19	—	—	44.5	15.0	11.2	E 206	27	85	UELC 206	UEL 206	C 206
	72	50	17.5	23	—	—	50	20.8	15.2	E 306	28	100	UELC 306	UEL 306	C 306

35	72	42.9	17.5	20	M8×1	7	—	19.8	15.2	—	28	90	UCC 207	UC 207	C 207
	80	48	19	25	M8×1	8	—	25.8	19.2	—	32	110	UCC 307	UC 307	C 307
	72	51.1	18.8	20	—	—	55.6	19.8	15.2	E 207	28	30	UELC 207	UEL 207	C 207
	80	51.6	18.3	25	—	—	55	25.8	19.2	E 307	32	110	UELC 307	UEL 307	C 307

40	80	49.2	19	21	M8×1	8	—	22.8	18.2	—	30	100	UCC 208	UC 208	C 208
	90	52	19	27	M10×1.25	10	—	31.2	24.0	—	34	120	UCC 308	UC 308	C 308
	80	56.3	21.4	21	—	—	60.3	22.8	18.2	E 208	30	100	UELC 208	UEL 208	C 208
	90	57.1	19.8	27	—	—	63.5	31.2	24.0	E 308	34	120	UELC 308	UEL 308	C 308

45	85	49.2	19.0	22	M8×1	8	—	24.5	20.8	—	31	110	UCC 209	UC 209	C 209
	100	57	22	30	M10×1.25	10	—	40.8	31.8	—	38	130	UCC 309	UC 309	C 309
	85	56.3	21.4	22	—	—	63.5	24.5	20.8	E 209	31	110	UELC 209	UEL 209	C 209
	100	58.7	19.8	30	—	—	70	40.8	31.8	E 309	38	130	UELC 309	UEL 309	C 309

50	90	51.6	19.0	24	M10×1.25	10	—	27.0	23.2	—	33	120	UCC 210	UC 210	C 210
	110	61	22	32	M12×1.5	12	—	47.5	37.8	—	40	140	UCC 310	UC 310	C 310
	90	62.7	24.6	24	—	—	69.9	27.0	23.2	E 210	33	120	UELC 210	UEL 210	C 210
	110	66.6	24.6	32	—	—	76.2	47.5	37.8	E 310	40	140	UELC 310	UEL 310	C 310

55	100	55.6	22.2	25	M10×1.25	10	—	33.5	29.2	—	35	125	UCC 211	UC 211	C 211
	120	66	25	34	M12×1.5	12	—	55.0	44.8	—	44	150	UCC 311	UC 311	C 311
	100	71.4	27.8	25	—	—	76.2	33.5	29.2	E 211	35	125	UELC 211	UEL 211	C 211
	120	73	27.8	34	—	—	83	55.0	44.8	E 311	44	150	UELC 311	UEL 311	C 311

60	110	65.1	25.4	27	M10×1.25	10	—	36.8	32.8	—	38	130	UCC 212	UC 212	C 212
	130	71	26	36	M12×1.5	12	—	62.8	51.8	—	46	160	UCC 312	UC 312	C 312
	110	77.8	31.0	27	—	—	84.2	36.8	32.8	E 212	38	130	UELC 212	UEL 212	C 212
	130	79.4	30.95	36	—	—	89	62.8	51.8	E 312	46	160	UELC 312	UEL 312	C 312

65	120	65.1	25.4	28	M10×1.25	10	—	44.0	40.0	—	40	140	UCC 213	UC 213	C 213
	140	75	30	38	M12×1.5	12	—	72.2	60.5	—	50	170	UCC 313	UC 313	C 313
	120	85.7	34.1	28	—	—	86	44.0	40.0	E 213	40	140	UELC 213	UEL 213	C 213
	140	85.7	32.55	38	—	—	97	72.2	60.5	E 313	50	170	UELC 313	UEL 313	C 313

70	150	78	33	40	M12×1.5	12	—	80.2	68.0	—	52	180	UCC 314	UC 314	C 314
	150	92.1	34.15	40	—	—	102	80.2	68.0	E 314	52	180	UELC 314	UEL 314	C 314

75	160	82	32	42	M14×1.5	14	—	87.2	76.8	—	55	190	UCC 315	UC 315	C 315
	160	100	37.3	42	—	—	113	87.2	76.8	E 315	55	190	UELC 315	UEL 315	C 315

80	170	86	34	44	M14×1.5	14	—	94.5	86.5	—	60	200	UCC 316	UC 316	C 316
	170	106.4	40.5	44	—	—	119	94.5	86.5	E 316	60	200	UELC 316	UEL 316	C 316

85	180	96	40	46	M16×1.5	16	—	102	96.5	—	64	215	UCC 317	UC 317	C 317
	180	109.5	42.05	46	—	—	127	102	96.5	E 317	64	215	UELC 317	UEL 317	C 317

90	190	96	40	48	M16×1.5	16	—	110	108	—	66	225	UCC 318	UC 318	C 318
	190	115.9	43.65	48	—	—	133	110	108	E 318	66	225	UELC 318	UEL 318	C 318

95	200	103	41	50	M16×1.5	16	—	120	122	—	72	240	UCC 319	UC 319	C 319
	200	122.3	38.9	50	—	—	140	120	122	E 319	72	240	UELC 319	UEL 319	C 319

100	215	108	42	54	M18×1.5	18	—	132	140	—	75	260	UCC 320	UC 320	C 320
	215	128.6	50	54	—	—	146	132	140	E 320	75	260	UELC 320	UEL 320	C 320

105	225	112	44	56	M18×1.5	18	—	142	152	—	75	260	UCC 321	UC 321	C 321

110	240	117	46	60	M18×1.5	18	—	158	178	—	80	300	UCC 322	UC 322	C 322

120	260	126	51	64	M18×1.5	18	—	175	208	—	90	320	UCC 324	UC 324	C 324

130	280	135	54	68	M20×1.5	20	—	195	242	—	100	340	UCC 326	UC 326	C 326

140	300	145	59	72	M20×1.5	20	—	212	272	—	100	360	UCC 328	UC 328	C 328

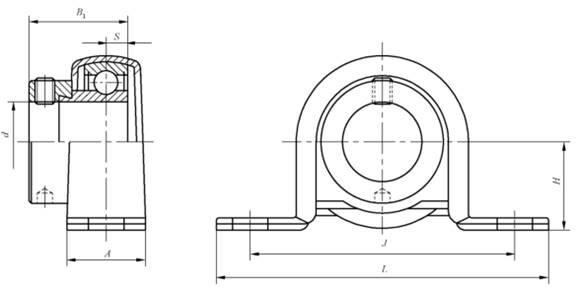

带冲压立式座外球面球轴承(带顶丝、带偏心套)(GB/T7810-2017)

带冲压立式座外球面球轴承(带顶丝、带偏心套) (GB/T 7810—2017)
冲压座强度低，只适用于较小的载荷，允许轴向载荷小于允许径向载荷的30% 一端平头带顶丝外球面球轴承（UB型）带冲压立式座顶丝外球面球轴承（UBPP型）轻型带偏心套外球面球轴承（UE型）带冲压立式座偏心套外球面球轴承（UEPP型）符号含义与应用： UB— 一端平头带顶丝外球面球轴承　　　　　UE— 一端平头带偏心套外球面球轴承　　　　　PP—冲压立式座具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。
轴承尺寸 /mm									基本额定载荷/kN		配用偏心套	座尺寸 /mm						轴承座允许径向载荷/kN max	带座轴承代号	轴承代号	座代号
d	D	B	S	C		d_s	G	d₁ max	C_r	C_0r	代号	A max	H	H₁ max	J	L max	N		UBPP型 UEPP型	UB型 UE型	PP型
d	D	B	S	min max		d_s	G	d₁ max	C_r	C_0r	代号	A max	H	H₁ max	J	L max	N		UBPP型 UEPP型	UB型 UE型	PP型
12	40	22	6	12		M5×0.8	4.5	—	7.35	4.78	—	26	22.2	4	68	87	9.5	1.25	UBPP 201	UB 201	PP 203
	40	28.6	6.5	12	13	—	—	28.6	7.35	4.78	E 201S	26	22.2	4	68	87	9.5	1.25	UEPP 201	UE 201	PP 203

15	40	22	6	12		M5×0.8	4.5	—	7.35	4.78	—	26	22.2	4	68	87	9.5	1.25	UBPP 202	UB 202	PP 203
	40	28.6	6.5	12	13	—	—	28.6	7.35	4.78	E 202S	26	22.2	4	68	87	9.5	1.25	UEPP 202	UE 202	PP 203

17	40	22	6	12		M5×0.8	4.5	—	7.35	4.78	—	26	22.2	4	68	87	9.5	1.25	UBPP 203	UB 203	PP 203
	40	28.6	6.5	12	13	—	—	28.6	7.35	4.78	E 203S	26	22.2	4	68	87	9.5	1.25	UEPP 203	UE 203	PP 203

20	47	25	7	14		M6×0.75	5	—	9.88	6.65	—	33	25.4	4	76	99	9.5	1.70	UBPP 204	UB 204	PP 204
	47	31.0	7.5	14	15	—	—	33.3	9.88	6.65	E 204	33	25.4	4	76	99	9.5	1.70	UEPP 204	UE 204	PP 204

25	52	27	7.5	15		M6×0.75	5.5	—	10.8	7.88	—	33	28.6	4.5	86	109	11.5	1.80	UBPP 205	UB 205	PP 205
	52	31.5	7.5	15		—	—	38.1	10.8	7.88	E 205	33	28.6	4.5	86	109	11.5	1.80	UEPP 205	UE 205	PP 205

30	62	30	8	16		M6×0.75	6	—	15.0	11.2	—	39	33.3	4.5	95	119	11.5	2.50	UBPP 206	UB 206	PP 206
	62	35.7	9	16	18	—	—	44.5	15.0	11.2	E 206	39	33.3	4.5	95	119	11.5	2.50	UEPP 206	UE 206	PP 206

35	72	32	8.5	17		M8×1	6	—	19.8	15.2	—	43	39.7	5	106	130	11.5	3.30	UBPP 207	UB 207	PP 207
	72	38.9	9.5	17	19	—	—	55.6	19.8	15.2	E 207	43	39.7	5	106	130	11.5	3.30	UEPP 207	UE 207	PP 207

40	80	34	9	18		M8×1	7	—	22.8	18.2	—	43	43.7	5	120	148	13	3.80	UBPP 208	UB 208	PP 208
	80	43.7	11.0	18	22	—	—	60.3	22.8	18.2	E 208	43	43.7	5	120	148	13	3.80	UEPP 208	UE 208	PP 208

45	85	43.7	11.0	19	22	—	—	63.5	24.5	20.8	E 209	45	46.8	6	128	156	13	4.20	UEPP 209	UE 209	PP 209

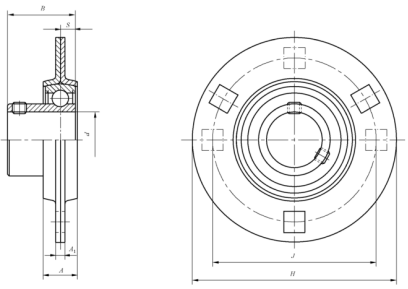

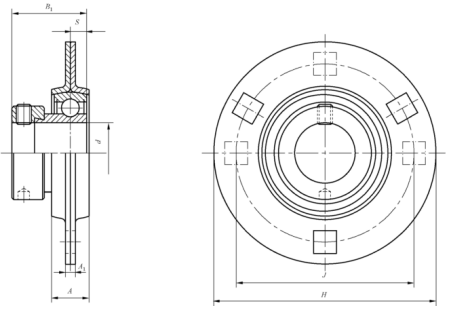

带冲压圆形座外球面球轴承(带顶丝、带偏心套)(GB/T7810-2017)

带冲压圆形座外球面球轴承(带顶丝、带偏心套) (GB/T 7810—2017)
允许轴向载荷小于允许径向载荷的50% 一端平头带顶丝外球面球轴承（UB型）带冲压圆形座顶丝外球面球轴承（UBPF型）轻型带偏心套外球面球轴承（UE型）带冲压圆形座偏心套外球面球轴承（UEPF型）符号含义与应用 UB— 一端平头带顶丝外球面球轴承　　　　　UE— 一端平头带偏心套外球面球轴承　　　　　PF—冲后圆形座具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。
轴承尺寸 /mm									基本额定载荷/kN		配用偏心套	座尺寸 /mm						轴承座允许径向载荷/kN max	带座轴承代号	轴承代号	座代号
d	D	B	S	C		d_s	G	d₁ max	C_r	C_0r	代号	A max	A₁ max	H max	H₂ max	J	N		UBPF 型 UEPF 型	UB 型 UE 型	PF 型
d	D	B	S	min	max	d_s	G	d₁ max	C_r	C_0r	代号	A max	A₁ max	H max	H₂ max	J	N		UBPF 型 UEPF 型	UB 型 UE 型	PF 型
12	40	22	6	12		M5×0.8	4.5	—	7.35	4.78	—	15	4.5	82	49	63.5	7.1	2.45	UBPF 201	UB 201	PF 203
	40	28.6	6.5	12	13	—	—	28.6	7.35	4.78	E 201	15	4.5	82	49	63.5	7.1	2.45	UEPF 201	UE 201	PF 203

15	40	22	6	12		M5×0.8	4.5	—	7.35	4.78	—	15	4.5	82	49	63.5	7.1	2.45	UBPF 202	UB 202	PF 203
	40	28.6	6.5	12	13	—	—	28.6	7.35	4.78	E 202	15	4.5	82	49	63.5	7.1	2.45	UEPF 202	UE 202	PF 203

17	40	22	6	12		M5×0.8	4.5	—	7.35	4.78	—	15	4.5	82	49	63.5	7.1	2.45	UBPF 203	UB 203	PF 203
	40	28.6	6.5	12	13	—	—	28.6	7.35	4.78	E 203	15	4.5	82	49	63.5	7.1	2.45	UEPF 203	UE 203	PF 203

20	47	25	7	14		M6×1	5	—	9.88	6.65	—	17	4.5	91	56	71.5	9	3.29	UBPF 204	UB 204	PF 204
	47	31.0	7.5	14	15	—	—	33.3	9.88	6.65	E 204	17	4.5	91	56	71.5	9	3.29	UEPF 204	UE 204	PF 204

25	52	27	7.5	15		M6×1	5.5	—	10.8	7.88	—	19	4.5	96	61	76	9	3.60	UBPF 205	UB 205	PF 205
	52	31.5	7.5	15		—	—	38.1	10.8	7.88	E 205	19	4.5	96	61	76	9	3.60	UEPF 205	UE 205	PF 205

30	62	30	8	16		M6×1	6	—	15.0	11.2	—	20	5.5	114	72	90.5	11	5.00	UBPF 206	UB 206	PF 206
	62	35.7	9	16	18	—	—	44.5	15.0	11.2	E 206	20	5.5	114	72	90.5	11	5.00	UEPF 206	UE 206	PF 206

35	72	32	8.5	17		M8×1	6	—	19.8	15.2	—	23	5.5	127	81	100	11	6.56	UBPF 207	UB 207	PF 207
	72	38.9	9.5	17	19	—	—	55.6	19.8	15.2	E 207	23	5.5	127	81	100	11	6.56	UEPF 207	UE 207	PF 207

40	80	34	9	18		M8×1	7	—	22.8	18.2	—	23	7	149	91	119	13.5	7.56	UBPF 208	UB 208	PF 208
	80	43.7	11.0	18	22	—	—	60.3	22.8	18.2	E 208	23	7	149	91	119	13.5	7.56	UEPF 208	UE 208	PF 208

45	85	43.7	11.0	19	22	—	—	63.5	24.5	20.8	E 209	23	7	150	98	120.5	13.5	8.13	UEPF 209	UE 209	PF 209

50	90	43.7	11.0	20	22	—	—	69.9	27.0	23.2	E 210	25	8	157	102	127	13.5	9.00	UEPF 210	UE 210	PF 210

55	100	48.4	12.0	21	55	—	—	76.2	33.5	29.2	E 211	26	8	168	113	138	13.5	11.1	UEPF 211	UE 211	PF 211

60	110	53.1	13.5	22	27	—	—	84.2	36.8	32.8	E 212	28	8	177	122	148	13.5	12.2	UEPF 212	UE 212	PF 212
注：PF 208 和大于PF 208 的轴承座有四个螺孔。

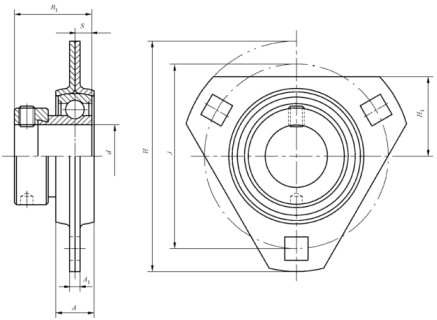

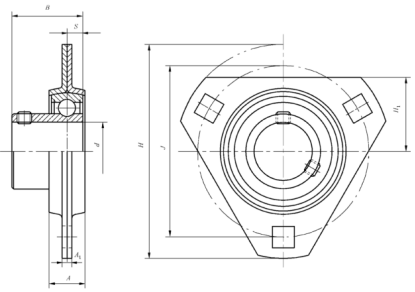

带冲压三角形座外球面球轴承(带顶丝、带偏心套)(GB/T7810-2017)

带冲压三角形座外球面球轴承(带顶丝、带偏心套) (GB/T 7810—2017)
允许轴向载荷小于允许径向载荷的50%。一端平头带顶丝外球面球轴承（UB型）带冲压三角形座顶丝外球面球轴承（UBPFT型）轻型带偏心套外球面球轴承（UE型）带冲压三角形座偏心套外球面球轴承（UEPFT型）符号含义与应用： UB— 一端平头带顶丝外球面球轴承　　　　　UE— 一端平头带偏心套外球面球轴承　　　　　PFT—冲压三角形座具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。
轴承尺寸 /mm									基本额定载荷/kN		配用偏心套	座尺寸 /mm							轴承座允许径向载荷/kN max	带座轴承代号	轴承代号	座代号
d	D	B	S	C		d_s	G	d₁ max	C_r	C_0r	代号	A max	A₁ max	H max	H₁ max	H₂ max	J	N		UBPFT 型 UEPFT 型	UB 型 UE 型	PFT 型
d	D	B	S	min	max	d_s	G	d₁ max	C_r	C_0r	代号	A max	A₁ max	H max	H₁ max	H₂ max	J	N		UBPFT 型 UEPFT 型	UB 型 UE 型	PFT 型
12	40	22	6	12		M5×0.8	4.5	—	7.35	4.78	—	15	4.5	82	29	49	63.5	7.1	2.45	UBPFT 201	UB 201	PFT203
	40	28.6	6.5	12	13	—	—	28.6	7.35	4.78	E 201	15	4.5	82	29	49	63.5	7.1	2.45	UEPFT 201	UE 201	PFT203

15	40	22	6	12		M5×0.8	4.5	—	7.35	4.78	—	15	4.5	82	29	49	63.5	7.1	2.45	UBPFT 202	UB 202	PFT203
	40	28.6	6.5	12	13	—	—	28.6	7.35	4.78	E 202	15	4.5	82	29	49	63.5	7.1	2.45	UEPFT 202	UE 202	PFT203

17	40	22	6	12		M5×0.8	4.5	—	7.35	4.78	—	15	4.5	82	29	49	63.5	7.1	2.45	UBPFT 203	UB 203	PFT203
	40	28.6	6.5	12	13	—	—	28.6	7.35	4.78	E 203	15	4.5	82	29	49	63.5	7.1	2.45	UEPFT 203	UE 203	PFT203

20	47	25	7	14		M6×1	5	—	9.88	6.65	—	17	4.5	91	34	56	71.5	9	3.29	UBPFT 204	UB 204	PFT204
	47	31.0	7.5	14	15	—	—	33.3	9.88	6.65	E 204	17	4.5	91	34	56	71.5	9	3.29	UEPFT 204	UE 204	PFT204

25	52	27	7.5	15		M6×1	5.5	—	10.8	7.88	—	19	4.5	96	36	61	76	9	3.60	UBPFT 205	UB 205	PFT205
	52	31.5	7.5	15		—	—	38.1	10.8	7.88	E 205	19	4.5	96	36	61	76	9	3.60	UEPFT 205	UE 205	PFT205

30	62	30	8	16		M6×1	6	—	15.0	11.2	—	20	5.5	114	41	72	90.5	11	5.00	UBPFT 206	UB 206	PFT206
	62	35.7	9	16	18	—	—	44.5	15.0	11.2	E 206	20	5.5	114	41	72	90.5	11	5.00	UEPFT 206	UE 206	PFT206

35	72	32	8.5	17		M8×1	6	—	19.8	15.2	—	23	5.5	127	45	81	100	11	6.56	UBPFT 207	UB 207	PFT207
	72	38.9	9.5	17	19	—	—	55.6	19.8	15.2	E 207	23	5.5	127	45	81	100	11	6.56	UEPFT 207	UE 207	PFT207

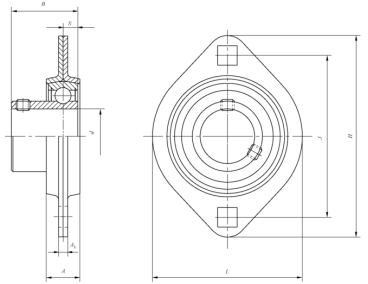

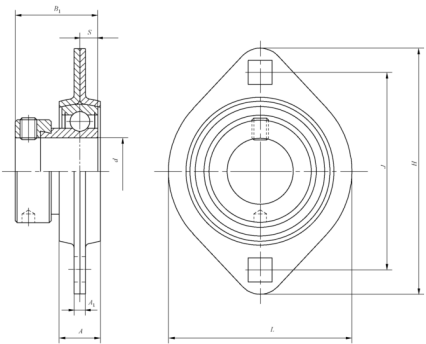

带冲压菱形座外球面球轴承(带顶丝、带偏心套)(GB/T7810-2017)

带冲压菱形座外球面球轴承(带顶丝、带偏心套)(GB/T 7810—2017)
允许轴向载荷小于允许径向载荷的50%。一端平头带顶丝外球面球轴承（UB型）带冲压菱形座顶丝外球面球轴承（UBPFL型）轻型带偏心套外球面球轴承（UE型）带冲压菱形座偏心套外球面球轴承（UEPFL型）符号含义与应用： UB— 一端平头带顶丝外球面球轴承　　　　　UE— 一端平头带偏心套外球面球轴承　　　　　PFL—冲压菱形座具有与深沟球轴承相同的载荷能力，调心性能较好，有密封装置，结构紧凑，使用方便。
轴承尺寸 /mm									基本额定载荷/kN		配用偏心套	座尺寸 /mm							轴承座允许径向载荷/kN max	带座轴承代号	轴承代号	座代号
d	D	B	S	C		d_s	G	d₁ max	C_r	C_0r	代号	A max	A₁ max	H max	H₂ max	J	L max	N		UBPFL 型 UEPFL 型	UB 型 UE 型	PFL 型
d	D	B	S	min	max	d_s	G	d₁ max	C_r	C_0r	代号	A max	A₁ max	H max	H₂ max	J	L max	N		UBPFL 型 UEPFL 型	UB 型 UE 型	PFL 型
12	40	22	6	12		M5×0.8	4.5	—	7.35	4.78	—	15	4.5	82	49	63.5	60	7.1	2.45	UBPFL 201	UB 201	PFL203
	40	28.6	6.5	12	13	—	—	28.6	7.35	4.78	E 201	15	4.5	82	49	63.5	60	7.1	2.45	UEPFL 201	UE 201	PFL203

15	40	22	6	12		M5×0.8	4.5	—	7.35	4.78	—	15	4.5	82	49	63.5	60	7.1	2.45	UBPFL 202	UB 202	PFL203
	40	28.6	6.5	12	13	—	—	28.6	7.35	4.78	E 202	15	4.5	82	49	63.5	60	7.1	2.45	UEPFL 202	UE 202	PFL203

17	40	22	6	12		M5×0.8	4.5	—	7.35	4.78	—	15	4.5	82	49	63.5	60	7.1	2.45	UBPFL 203	UB 203	PFL203
	40	28.6	6.5	12	13	—	—	28.6	7.35	4.78	E 203	15	4.5	82	49	63.5	60	7.1	2.45	UEPFL 203	UE 203	PFL203

20	47	25	7	14		M6×1	5	—	9.88	6.65	—	17	4.5	91	56	71.5	68	9	3.29	UBPFL 204	UB 204	PFL204
	47	31.0	7.5	14	15	—	—	33.3	9.88	6.65	E 204	17	4.5	91	56	71.5	68	9	3.29	UEPFL 204	UE 204	PFL204

25	52	27	7.5	15		M6×1	5.5	—	10.8	7.88	—	19	4.5	96	61	76	72	9	3.60	UBPFL 205	UB 205	PFL205
	52	31.5	7.5	15		—	—	38.1	10.8	7.88	E 205	19	4.5	96	61	76	72	9	3.60	UEPFL 205	UE 205	PFL205

30	62	30	8	16		M6×1	6	—	15.0	11.2	—	20	5.5	114	72	90.5	85	11	5.00	UBPFL 206	UB 206	PFL206
	62	35.7	9	16	18	—	—	44.5	15.0	11.2	E 206	20	5.5	114	72	90.5	85	11	5.00	UEPFL 206	UE 206	PFL206

35	72	32	8.5	17		M8×1	6	—	19.8	15.2	—	23	5.5	127	81	100	95	11	6.56	UBPFL 207	UB 207	PFL207
	72	38.9	9.5	17	19	—	—	55.6	19.8	15.2	E 207	23	5.5	127	81	100	95	11	6.56	UEPFL 207	UE 207	PFL207

<- 上一项下一项 ->
