圆锥滚子轴承

常用滚动轴承尺寸及性能参数分页导航

本页导航 广告链接

圆锥滚子轴承

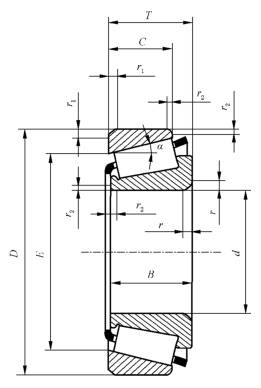

单列圆锥滚子轴承(GB/T297-2015)

轴径15～40

单列圆锥滚子轴承 (GB/T 297—2015)
										径向当量动载荷：当F_a/F_r≤e，P_r＝F_r 当F_a/F_r＞e，P_r＝0.4F_r+YF_a 径向当量静载荷： P_0r＝0.5Fr+Y₀F_a 若P_0r＜F_r取P_0r＝F_r 附加轴向力 S≈F_r/(2Y) 最小径向载荷F_rmin＝0.02C_r							符号含义及应用 X2—宽度(高度)为非标准外圈可以和内圈组件分离，能同时承受轴向载荷和径向载荷的联合作用，安装时可以调整游隙的大小，能限制一个方向位移。
基本尺寸 /mm					基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	计算系数			轴承代号	其他尺寸 /mm			安装尺寸/mm
d	D	T	B	C	C_r	C_0r	脂	油	W ≈	e	Y	Y₀	30000型	a ≈	r min	r₁ min	d_a min	d_b max	D_a min	D_a max	D_b min	a₁ min	a₂ min	r_a max	r_b max
15	35	11.75	11	10									30202	—	0.6	0.6
	42	14.25	13	11	22.8	21.5	9000	12000	0.094	0.29	2.1	1.2	30302	9.6	1	1	21	22	36	36	38	2	3.5	1	1

17	40	13.25	12	11	20.8	21.8	9000	12000	0.079	0.35	1.7	1	30203	9.9	1	1	23	23	34	34	37	2	2.5	1	1
	47	15.25	14	12	28.2	27.2	8500	11000	0.129	0.29	2.1	1.2	30303	10.4	1	1	23	25	40	41	43	3	3.5	1	1
	40	17.25	16	14									32203	11.75	1	1
	47	20.25	19	16	35.2	36.2	8500	11000	0.173	0.29	2.1	1.2	32303	12.3	1	1	23	24	39	41	43	3	4.5	1	1

20	37	12	12	9	13.2	17.5	9500	13000	0.056	0.32	1.9	1	32904	8.2	0.3	0.3	—	—	—	—	—	—	—	0.3	0.3
	42	15	15	12	25.0	28.2	8500	11000	0.095	0.37	1.6	0.9	32004	10.3	0.6	0.6	25	25	36	37	39	3	3	0.6	0.6
	47	15.25	14	12	28.2	30.5	8000	10000	0.126	0.35	1.7	1	30204	11.2	1	1	26	27	40	41	43	2	3.5	1	1
	52	16.25	15	13	33.0	33.2	7500	9500	0.165	0.3	2	1.1	30304	11.1	1.5	1.5	27	28	44	45	48	3	3.5	1.5	1.5
	47	19.25	18	15									32204	12.5	1	1
	52	22.25	21	18	42.8	46.2	7500	9500	0.230	0.3	2	1.1	32304	13.6	1.5	1.5	27	26	43	45	48	3	4.5	1.5	1.5

22	40	12	12	9	15.0	20.0	8500	11000	0.065	0.32	1.9	1	329/22	8.5	0.3	0.3	—	—	—	—	—	—	—	0.3	0.3
	44	15	15	11.5	26.0	30.2	8000	10000	0.100	0.40	1.5	0.8	320/22	10.8	0.6	0.6	27	27	38	39	41	3	3.5	0.6	0.6

25	42	12	12	9	16.0	21.0	6300	10000	0.064	0.32	1.9	1	32905	8.7	0.3	0.3	—	—	—	—	—	—	—	0.3	0.3
	47	15	15	11.5	28.0	34.0	7500	9500	0.11	0.43	1.4	0.8	32005	11.6	0.6	0.6	30	30	40	42	44	3	3.5	0.6	0.6
	47	17	17	14	32.5	42.5	7500	9500	0.129	0.29	2.1	1.1	33005	11.1	0.6	0.6	30	30	40	42	45	3	3	0.6	0.6
	52	16.25	15	13	32.2	37.0	7000	9000	0.154	0.37	1.6	0.9	30205	12.5	1	1	31	31	44	46	48	2	3.5	1	1
	52	19.25	18	16									32205	13.5	1	1
	52	22	22	18	47.0	55.8	7000	9000	0.216	0.35	1.7	0.9	33205	14.0	1	1	31	30	43	46	49	4	4	1	1
	62	18.25	17	15	46.8	48.0	6300	8000	0.263	0.3	2	1.1	30305	13.0	1.5	1.5	32	34	54	55	58	3	3.5	1.5	1.5
	62	18.25	17	13	40.5	46.0	6300	8000	0.262	0.83	0.7	0.4	31305	20.1	1.5	1.5	32	31	47	55	59	3	5.5	1.5	1.5
	62	25.25	24	20	61.5	68.8	6300	8000	0.368	0.3	2	1.1	32305	15.9	1.5	1.5	32	32	52	55	58	3	5.5	1.5	1.5

28	45	12	12	9	16.8	22.8	7500	9500	0.069	0.32	1.9	1	329/28	9.0	0.3	0.3	—	—	—	—	—	—	—	03	03
	52	16	16	12	31.5	40.5	6700	8500	0.142	0.43	1.4	0.8	320/28	12.6	1	1	34	33	45	46	49	3	4	1	1
	58	24	24	19	58.0	68.2	6300	8000	0.286	0.34	1.8	1.0	332/28	15.0	1	1	34	33	49	52	55	4	5	1	1

30	47	12	12	9	17.0	23.2	7000	9000	0.072	0.32	1.9	1	32906	9.2	0.3	0.3	—	—	—	—	—	—	—	0.3	0.3
	55	17	16	14	27.8	35.5	6300	8000	0.16	0.26	2.3	1.3	32006 X2	12.0	1	1	—	—	—	—	—	3	5	—	—
	55	17	17	13	35.8	46.8	6300	8000	0.170	0.43	1.4	0.8	32006	13.3	1	1	36	35	48	49	52	3	4	1	1
	55	20	20	16	43.8	58.8	6300	8000	0.201	0.29	2.1	1.1	33006	12.8	1	1	36	35	48	49	52	3	4	1	1
	62	17.25	16	14	43.2	50.5	6000	7500	0.231	0.37	1.6	0.9	30206	13.8	1	1	36	37	53	56	58	2	3.5	1	1
	62	21.25	20	17	51.8	63.8	6000	7500	0.287	0.37	1.6	0.9	32206	15.6	1	1	36	36	52	56	58	3	4.5	1	1
	62	25	25	19.5	63.8	75.5	6000	7500	0.342	0.34	1.8	1	33206	15.7	1	1	36	36	53	56	59	5	5.5	1	1
	72	20.75	19	16	59.0	63.0	5600	7000	0.387	0.31	1.9	1.1	30306	15.3	1.5	1.5	37	40	62	65	66	3	5	1.5	1.5
	72	20.75	19	14	52.5	60.5	5600	7000	0.392	0.83	0.7	0.4	31306	23.1	1.5	1.5	37	37	55	65	68	3	7	1.5	1.5
	72	28.75	17	23	81.5	96.5	5600	7000	0.562	0.31	1.9	1.1	32306	18.9	1.5	1.5	37	38	59	65	66	4	6	1.5	1.5

32	52	14	14	10	23.8	32.5	6300	8000	0.106	0.32	1.9	1	329/32	10.2	0.6	0.6	37	37	46	47	49	3	4	0.6	0.6
	58	17	17	13	36.5	49.2	6000	7500	0.187	0.45	1.3	0.7	320/32	14.0	1	1	38	38	50	52	55	3	4	1	1
	65	18.25	17	15									302/32		1	1
	65	26	26	20.5	68.8	82.2	5600	7000	0.385	0.35	1.7	1	332/32	16.6	1	1	38	38	55	59	62	5	5.5	1	1

35	55	14	14	11.5	25.8	34.8	6000	7500	0.114	0.29	2.1	1.1	32907	10.1	0.6	0.6	40	40	49	50	52	3	2.5	0.6	0.6
	62	18	17	15	33.8	47.2	5600	7000	0.21	0.29	2.1	1.1	32007 X2	14.0	1	1	—	—	—	—	—	3	5	1	1
	62	18	18	14	43.2	59.2	5600	7000	0.224	0.44	1.4	0.8	32007	15.1	1	1	41	40	54	56	59	4	4	1	1
	62	21	21	17	46.8	63.2	5600	7000	0.254	0.31	2	1.1	33007	13.5	1	1	41	41	54	56	59	3	4	1	1
	72	18.25	17	15	54.2	63.5	5300	6700	0.331	0.37	1.6	0.9	30207	15.3	1.5	1.5	42	44	62	65	67	3	3.5	1.5	1.5
	72	24.25	23	19	70.5	89.5	5300	6700	0.445	0.37	1.6	0.9	32207	17.9	1.5	1.5	42	42	61	65	68	3	5.5	1.5	1.5
	72	28	28	22	82.5	102	5300	6700	0.515	0.35	1.7	0.9	33207	18.2	1.5	1.5	42	42	61	65	68	5	6	1.5	1.5
	80	22.75	21	18	75.2	82.5	5000	6300	0.515	0.31	1.9	1.1	30307	16.8	2	1.5	44	45	70	71	74	3	5	2	1.5
	80	22.75	21	15	65.8	76.8	5000	6300	0.514	0.83	0.7	0.4	31307	25.8	2	1.5	44	42	62	71	76	4	8	2	1.5
	80	32.75	31	25	99.0	118	5000	6300	0.763	0.31	1.9	1.1	32307	20.4	2	1.5	44	43	66	71	74	4	8.5	2	1.5

40	62	15	14	12	21.2	28.2	5600	7000	0.14	0.28	2.1	1.2	32908 X2	12.0	0.6	0.6	—	—	—	—	—	3	5	0.6	0.6
	62	15	15	12	31.5	46.0	5600	7000	0.155	0.29	2.1	1.1	32908	11.1	0.6	0.6	45	45	55	57	59	3	3	0.6	0.6
	68	19	18	16	39.8	55.2	5300	6700	0.27	0.3	2	1.1	32008 X2	15.0	1	1	—	—	—	—	—	3	5	1	1
	68	19	19	14.5	51.8	71.0	5300	6700	0.267	0.38	1.6	0.9	32008	14.9	1	1	46	46	60	62	65	4	4.5	1	1
	68	22	22	18	60.2	79.5	5300	6700	0.306	0.28	2.1	1.2	33008	14.1	1	1	46	46	60	62	64	3	4	1	1
	75	26	26	20.5	84.8	110	5000	6300	0.496	0.36	1.7	0.9	33108	18.0	1.5	1.5	47	47	65	68	71	4	5.5	1.5	1.5
	80	19.75	18	16	63.0	74.0	5000	6300	0.422	0.37	1.6	0.9	30208	16.9	1.5	1.5	47	49	69	73	75	3	4	1.5	1.5
	80	24.75	23	19	77.8	77.2	5000	6300	0.532	0.37	1.6	0.9	32208	18.9	1.5	1.5	47	48	68	73	75	3	6	1.5	1.5
	80	32	32	25	105	135	5000	6300	0.715	0.36	1.7	0.9	33208	20.8	1.5	1.5	47	47	67	73	76	5	7	1.5	1.5
	90	25.25	23	20	90.8	108	4500	5600	0.747	0.35	1.7	1	30308	19.5	2	1.5	49	52	77	81	84	3	5.5	2	1.5
	90	25.25	23	17	81.5	96.5	4500	5600	0.727	0.83	0.7	0.4	31308	29.0	2	1.5	49	48	71	81	87	4	8.5	2	1.5
	90	35.25	33	27	115	148	4500	5600	1.04	0.35	1.7	1	32308	23.3	2	1.5	49	49	73	81	83	4	8.5	2	1.5

轴径45～60

单列圆锥滚子轴承 (GB/T 297—2015)
										径向当量动载荷：当F_a/F_r≤e，P_r＝F_r 当F_a/F_r＞e，P_r＝0.4F_r+YF_a 径向当量静载荷： P_0r＝0.5Fr+Y₀F_a 若P_0r＜F_r取P_0r＝F_r 附加轴向力 S≈F_r/(2Y) 最小径向载荷F_rmin＝0.02C_r							符号含义及应用 X2—宽度(高度)为非标准外圈可以和内圈组件分离，能同时承受轴向载荷和径向载荷的联合作用，安装时可以调整游隙的大小，能限制一个方向位移。
基本尺寸 /mm					基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	计算系数			轴承代号	其他尺寸 /mm			安装尺寸/mm
d	D	T	B	C	C_r	C_0r	脂	油	W ≈	e	Y	Y₀	30000型	a ≈	r min	r₁ min	d_a min	d_b max	D_a min	D_a max	D_b min	a₁ min	a₂ min	r_a max	r_b max
45	68	15	14	12	22.2	32.8	5300	6700	—	0.31	1.9	1.1	32909 X2	13.0	0.6	0.6	—	—	—	—	—	3	5	0.6	0.6
	68	15	15	12	32.0	48.5	5300	6700	0.180	0.32	1.9	1	32909	12.2	0.6	0.6	50	50	61	63	65	3	3	0.6	0.6
	75	20	19	16	44.5	62.5	5000	6300	0.32	0.3	2	1.1	32009 X2	16.0	1	1	—	—	—	—	—	4	6	1	1
	75	20	20	15.5	58.5	81.5	5000	6300	0.337	0.39	1.5	0.8	32009	16.5	1	1	51	51	67	69	72	4	4.5	1	1
	75	24	24	19	72.5	100	5000	6300	0.398	0.32	1.9	1	33009	15.9	1	1	51	51	67	69	72	4	5	1	1
	80	26	26	20.5	87.0	118	4500	5600	0.535	0.38	1.6	1	33109	19.1	1.5	1.5	52	52	69	73	77	4	5.5	1.5	1.5
	85	20.75	19	16	67.8	83.5	4500	5600	0.474	0.4	1.5	0.8	30209	18.6	1.5	1.5	52	53	74	78	80	3	5	1.5	1.5
	85	24.75	23	19	80.8	105	4500	5600	0.573	0.4	1.5	0.8	32209	20.1	1.5	1.5	52	53	73	78	81	3	6	1.5	1.5
	85	32	32	25	110	145	4500	5600	0.771	0.39	1.5	0.9	33209	21.9	1.5	1.5	52	52	72	78	81	5	7	1.5	1.5
	100	27.25	25	22	108	130	4000	5000	0.984	0.35	1.7	1	30309	21.3	2	1.5	54	59	86	91	94	3	5.5	2	1.5
	100	27.25	25	18	95.5	115	4000	5000	0.944	0.83	0.7	0.4	31309	31.7	2	1.5	54	54	79	91	96	4	9.5	2.0	1.5
	100	38.25	36	30	145	188	4000	5000	1.40	0.35	1.7	1	32309	25.6	2	1.5	54	56	82	91	93	4	8.5	2.0	1.5

50	72	15	14	12	22.2	32.8	5000	6300	0.7	0.35	1.7	0.9	32910 X2	15.0	0.6	0.6	—	—	—	—	—	3	5	0.6	0.6
	72	15	15	12	36.8	56.0	5000	6300	0.181	0.34	1.8	1	32910	13.0	0.6	0.6	55	55	64	67	69	3	3	0.6	0.6
	80	20	19	16	45.8	66.2	4500	5600	0.31	0.32	1.9	1	32010 X2	17.0	1	1	—	—	—	—	—	4	6	1	1
	80	20	20	15.5	61.0	89.0	4500	5600	0.366	0.42	1.4	0.8	32010	17.8	1	1	56	56	72	74	77	4	4.5	1	1
	80	24	24	19	76.8	110	4500	5600	0.433	0.32	1.9	1	33010	17.0	1	1	56	56	72	74	76	4	5	1	1
	85	26	26	20	89.2	125	4300	5300	0.572	0.41	1.5	0.8	33110	20.4	1.5	1.5	57	56	74	78	82	4	6	1.5	1.5
	90	21.75	20	17	73.2	92.0	4300	5300	0.529	0.42	1.4	0.8	30210	20.0	1.5	1.5	57	58	79	83	86	3	5	1.5	1.5
	90	24.75	23	19	82.8	108	4300	5300	0.626	0.42	1.4	0.8	32210	21.0	1.5	1.5	57	57	78	83	86	3	6	1.5	1.5
	90	32	32	24.5	112	155	4300	5300	0.825	0.41	1.5	0.8	33210	23.2	1.5	1.5	57	57	77	83	87	5	7.5	1.5	1.5
	110	29.25	27	23	130	158	3800	4800	1.28	0.35	1.7	1	30310	23.0	2.5	2	60	65	95	100	103	4	6.5	2	2
	110	29.25	27	19	108	128	3800	4800	1.21	0.83	0.7	0.4	31310	34.8	2.5	2	60	58	87	100	105	4	10.5	2	2
	110	42.25	40	33	178	235	3800	4800	1.89	0.35	1.7	1	32310	28.2	2.5	2	60	61	90	100	102	5	9.5	2	2

55	80	17	17	14	41.5	66.8	4800	6000	0.262	0.31	1.9	1.1	32911	14.3	1	1	61	60	71	74	77	3	3	1	1
	90	23	22	19	63.8	93.2	4000	5000	0.53	0.31	1.9	1.1	32011 X2	19.0	1.5	1.5	—	—	—	—	—	4	6	1.5	1.5
	90	23	23	17.5	80.2	118	4000	5000	0.551	0.41	1.5	0.8	32011	19.8	1.5	1.5	62	63	81	83	86	4	5.5	1.5	1.5
	90	27	27	21	94.8	145	4000	5000	0.651	0.31	1.9	1.1	33011	19.0	1.5	1.5	62	63	81	83	86	5	6	1.5	1.5
	95	30	30	23	115	165	3800	4800	0.843	0.37	1.6	0.9	33111	21.9	1.5	1.5	62	62	83	88	91	5	7	1.5	1.5
	100	22.75	21	18	90.8	115	3800	4800	0.713	0.4	1.5	0.8	30211	21.0	2	1.5	64	64	88	91	95	4	5	2	1.5
	100	26.75	25	21	108	142	3800	4800	0.853	0.4	1.5	0.8	32211	22.8	2	1.5	64	62	87	91	96	4	6	2	1.5
	100	35	35	27	142	198	3800	4800	1.15	0.4	1.5	0.8	33211	25.1	2	1.5	64	62	85	91	96	6	8	2	1.5
	120	31.5	29	25	152	188	3400	4300	1.63	0.35	1.7	1	30311	24.9	2.5	2	65	70	104	110	112	4	6.5	2.5	2
	120	31.5	29	21	130	158	3400	4300	1.56	0.83	0.7	0.4	31311	37.5	2.5	2	65	63	94	110	114	4	10.5	2.5	2
	120	45.5	43	35	202	270	3400	4300	2.37	0.35	1.7	1	32311	30.4	2.5	2	62	66	99	110	111	5	10	2.5	2

60	85	17	16	14	34.5	56.5	4000	5000	0.24	0.38	1.6	0.9	32912 X2	18.0	1	1	—	—	—	—	—	3	5	1	1
	85	17	17	14	46.0	73.0	4000	5000	0.279	0.33	1.8	1	32912	15.1	1	1	66	65	75	79	82	3	3	1	1
	95	23	22	19	64.8	98.0	3800	4800	0.56	0.33	1.8	1	32012 X2	20.0	1.5	1.5	—	—	—	—	—	4	6	1.5	1.5
	95	23	23	17.5	81.8	122	3800	4800	0.584	0.43	1.4	0.8	32012	20.9	1.5	1.5	67	67	85	88	91	4	5.5	1.5	1.5
	95	27	27	21	96.8	150	3800	4800	0.691	0.33	1.8	1	33012	19.8	1.5	1.5	67	67	85	88	90	5	6	1.5	1.5
	100	30	30	23	118	172	3600	4500	0.895	0.4	1.5	0.8	33112	23.1	1.5	1.5	67	67	88	93	96	5	7	1.5	1.5
	110	23.75	22	19	102	130	3600	4500	0.904	0.4	1.5	0.8	30212	22.3	2	1.5	69	69	96	101	103	4	5	2	1.5
	110	29.75	28	24	132	180	3600	4500	1.17	0.4	1.5	0.8	32212	25.0	2	1.5	69	68	95	101	105	4	6	2	1.5
	110	38	38	29	165	230	3600	4500	1.51	0.4	1.5	0.8	33212	27.5	2	1.5	69	69	93	101	105	6	9	2	1.5
	130	33.5	31	26	170	210	3200	4000	1.99	0.35	1.7	1	30312	26.6	3	2.5	72	76	112	118	121	5	7.5	2.5	2.1
	130	33.5	31	22	145	178	3200	4000	1.90	0.83	0.7	0.4	31312	40.4	3	2.5	72	69	103	118	124	5	11.5	2.5	2.1
	130	48.5	46	37	228	302	3200	4000	2.90	0.35	1.7	1	32312	32.0	3	2.5	72	72	107	118	122	6	11.5	2.5	2.1

轴径65～85

单列圆锥滚子轴承 (GB/T 297—2015)
										径向当量动载荷：当F_a/F_r≤e，P_r＝F_r 当F_a/F_r＞e，P_r＝0.4F_r+YF_a 径向当量静载荷： P_0r＝0.5Fr+Y₀F_a 若P_0r＜F_r取P_0r＝F_r 附加轴向力 S≈F_r/(2Y) 最小径向载荷F_rmin＝0.02C_r							符号含义及应用 X2—宽度(高度)为非标准外圈可以和内圈组件分离，能同时承受轴向载荷和径向载荷的联合作用，安装时可以调整游隙的大小，能限制一个方向位移。
基本尺寸 /mm					基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	计算系数			轴承代号	其他尺寸 /mm			安装尺寸/mm
d	D	T	B	C	C_r	C_0r	脂	油	W ≈	e	Y	Y₀	30000型	a ≈	r min	r₁ min	d_a min	d_b max	D_a min	D_a max	D_b min	a₁ min	a₂ min	r_a max	r_b max
65	90	17	17	14	45.5	73.2	3800	4800	0.295	0.35	1.7	0.9	32913	16.2	1	1	71	70	80	84	87	3	3	1	1
	100	23	22	19	67.0	102	3600	4500	0.63	0.35	1.7	0.9	32013 X2	21.0	1.5	1.5	—	—	—	—	—	4	6	1.5	1.5
	100	23	23	17.5	82.8	128	3600	4500	0.620	0.46	1.3	0.7	32013	22.4	1.5	1.5	72	72	90	93	97	4	5.5	1.5	1.5
	100	27	27	21	98.0	158	3600	4500	0.732	0.35	1.7	1	33013	20.9	1.5	1.5	72	72	89	93	96	5	6	1.5	1.5
	110	34	34	26.5	142	220	3400	4300	1.30	0.39	1.6	0.9	33113	26.0	1.5	1.5	72	73	96	103	106	6	7.5	1.5	1.5
	120	24.75	23	20	120	152	3200	4000	1.13	0.4	1.5	0.8	30213	23.8	2	1.5	74	77	106	111	114	4	5	2	1.5
	120	32.75	31	27	160	222	3200	4000	1.55	0.4	1.5	0.8	32213	27.3	2	1.5	74	75	104	111	115	4	6	2	1.5
	120	41	41	32	202	282	3200	4000	1.99	0.39	1.5	0.9	33213	29.5	2	1.5	74	74	102	111	115	7	9	2	1.5
	140	36	33	28	195	242	2800	3600	2.44	0.35	1.7	1	30313	28.7	3	2.5	77	83	122	128	131	5	8	2.5	2.1
	140	36	33	23	165	202	2800	3600	2.37	0.83	0.7	0.4	31313	44.2	3	2.5	77	75	111	128	134	5	13	2.5	2.1
	140	51	48	39	260	350	2800	3600	3.51	0.35	1.7	1	32313	34.3	3	2.5	77	79	117	128	131	6	12	2.5	2.1

70	100	20	19	16	53.2	85.5	3600	4500	—	0.33	1.8	1	32914 X2	19.0	1	1	—	—	—	—	—	4	6	1	1
	100	20	20	16	70.8	115	3600	4500	0.471	0.32	1.9	1	32914	17.6	1	1	76	76	90	94	96	4	4	1	1
	110	25	24	20	83.8	128	3400	4300	0.85	0.34	1.8	1	32014 X2	23.0	1.5	1.5	—	—	—	—	—	5	7	1.5	1.5
	110	25	25	19	105	160	3400	4300	0.839	0.43	1.4	0.8	32014	23.8	1.5	1.5	77	78	98	103	105	5	6	1.5	1.5
	110	31	31	25.5	135	220	3400	4300	1.07	0.28	2	1	33014	22.0	1.5	1.5	77	79	99	103	105	5	5.5	1.5	1.5
	120	37	37	29	172	268	3200	4000	1.70	0.39	1.5	1.2	33114	28.2	2	1.5	79	79	104	111	115	6	8	2	1.5
	125	26.25	24	21	132	175	3000	3800	1.26	0.42	1.4	0.8	30214	25.8	2	1.5	79	81	110	116	119	4	5.5	2	1.5
	125	33.25	31	27	168	238	3000	3800	1.64	0.42	1.4	0.8	32214	28.8	2	1.5	79	79	108	116	120	4	6.5	2	1.5
	125	41	41	32	208	298	3000	3800	2.10	0.41	1.5	0.8	33214	30.7	2	1.5	79	79	107	116	120	7	9	2	1.5
	150	38	35	30	218	272	2600	3400	2.98	0.35	1.7	1	30314	30.7	3	2.5	82	89	130	138	141	5	8	2.5	2.1
	150	38	35	25	188	230	2600	3400	2.86	0.83	0.7	0.4	31314	46.8	3	2.5	82	80	118	138	143	5	13	2.5	2.1
	150	54	51	42	298	408	2600	3400	4.34	0.35	1.7	1	32314	36.5	3	2.5	82	84	125	138	141	6	12	2.5	2.1

75	105	20	20	16	78.2	125	3400	4300	0.490	0.33	1.8	1	32915	18.5	1	1	81	81	94	99	102	4	4	1	1
	115	25	24	20	85.2	135	3200	4000	0.88	0.35	1.7	0.9	32015 X2	24.0	1.5	1.5	—	—	—	—	—	5	7	1.5	1.5
	115	25	25	19	102	160	3200	4000	0.875	0.46	1.3	0.7	32015	25.2	1.5	1.5	82	83	103	108	110	5	6	1.5	1.5
	115	31	31	25.5	132	220	3200	4000	1.12	0.3	2	1	33015	22.8	1.5	1.5	82	83	103	108	110	6	5.5	1.5	1.5
	125	37	37	29	175	280	3000	3800	1.78	0.4	1.5	0.8	33115	29.4	2	1.5	84	84	109	116	120	6	8	2	1.5
	130	27.25	25	22	138	185	2800	3600	1.36	0.44	1.4	0.8	30215	27.4	2	1.5	84	85	115	121	125	4	5.5	2	1.5
	130	33.25	31	27	170	242	2800	3600	1.74	0.44	1.4	0.8	32215	30.0	2	1.5	84	84	115	121	126	4	6.5	2	1.5
	130	41	41	31	208	300	2800	3600	2.17	0.43	1.4	0.8	33215	31.9	2	1.5	84	83	111	121	125	7	10	2	1.5
	160	40	37	31	252	318	2400	3200	3.57	0.35	1.7	1	30315	32.0	3	2.5	87	95	139	148	150	5	9	2.5	2.1
	160	40	37	26	208	258	2400	3200	3.38	0.83	0.7	0.4	31315	49.7	3	2.5	87	86	127	148	153	6	14	2.5	2.1
	160	58	55	45	348	482	2400	3200	5.37	0.35	1.7	1	32315	39.4	3	2.5	87	91	133	148	150	7	13	2.5	2.1

80	110	20	20	16	79.2	128	3200	4000	0.514	0.35	1.7	0.9	32916	19.6	1	1	86	85	99	104	107	4	4	1	1
	125	29	27	23	102	162	3000	3800	1.18	0.34	1.8	1	32016 X2	26.0	1.5	1.5	—	—	—	—	—	5	8	1.5	1.5
	125	29	29	22	140	220	3000	3800	1.27	0.42	1.4	0.8	32016	26.8	1.5	1.5	87	89	112	117	120	6	7	1.5	1.5
	125	36	36	29.5	182	305	3000	3800	1.63	0.28	2.2	1.2	33016	25.2	1.5	1.5	87	90	112	117	119	6	7	1.5	1.5
	130	37	37	29	180	292	2800	3600	1.87	0.42	1.4	0.8	33116	30.7	2	1.5	89	89	114	121	126	6	8	2	1.5
	140	28.25	26	22	160	212	2600	3400	1.67	0.42	1.4	0.8	30216	28.1	2.5	2	90	90	124	130	133	4	6	2.1	2
	140	35.25	33	28	198	278	2600	3400	2.13	0.42	1.4	0.8	32216	31.4	2.5	2	90	89	122	130	135	5	7.5	2.1	2
	140	46	46	35	245	362	2600	3400	2.83	0.43	1.4	0.8	33216	35.1	2.5	2	90	89	119	130	135	7	11	2.1	2
	170	42.5	39	33	278	352	2200	3000	4.27	0.35	1.7	1	30316	34.4	3	2.5	92	102	148	158	160	5	9.5	2.5	2.1
	170	42.5	39	27	230	288	2200	3000	4.05	0.83	0.7	0.4	31316	52.8	3	2.5	92	91	134	158	161	6	15.5	2.5	2.1
	170	61.5	58	48	388	542	2200	3000	6.38	0.35	1.7	1	32316	42.1	3	2.5	92	97	142	158	160	7	13.5	2.5	2.1

85	120	23	22	29	74.2	125	3400	3800	0.73	0.26	2.3	1.3	32917 X2	21.0	1.5	1.5	—	—	—	—	—	4	6	1.5	1.5
	120	23	23	18	96.8	165	3400	3800	0.767	0.33	1.8	1	32917	21.1	1.5	1.5	92	92	111	113	115	4	5	1.5	1.5
	130	29	27	23	105	170	2800	3600	1.25	0.35	1.7	0.9	32017 X2	27.0	1.5	1.5	—	—	—	—	—	5	8	1.5	1.5
	130	29	29	22	140	220	2800	3600	1.32	0.44	1.4	0.8	32017	28.1	1.5	1.5	92	94	117	122	125	6	7	1.5	1.5
	130	36	36	29.5	180	305	2800	3600	1.69	0.29	2.1	1.1	33017	26.2	1.5	1.5	92	94	118	122	125	6	6.5	1.5	1.5
	140	41	41	32	215	355	2600	3400	2.43	0.41	1.5	0.8	33117	33.1	2.5	2	95	95	122	130	135	7	9	2.1	2
	150	30.5	28	24	178	238	2400	3200	2.06	0.42	1.4	0.8	30217	30.3	2.5	2	95	96	132	140	142	5	6.5	2.1	2
	150	38.5	36	30	228	325	2400	3200	2.68	0.42	1.4	0.8	32217	33.9	2.5	2	95	95	130	140	143	5	8.5	2.1	2
	150	49	49	37	282	415	2400	3200	3.52	0.42	1.4	0.8	33217	36.9	2.5	2	95	95	128	140	144	7	12	2.1	2
	180	44.5	41	34	305	388	2000	2800	4.96	0.35	1.7	1	30317	35.9	4	3	99	107	156	166	168	6	10.5	3	2.5
	180	44.5	41	28	255	318	2000	2800	4.69	0.83	0.7	0.4	31317	55.6	4	3	99	96	143	166	171	6	16.5	3	2.5
	180	63.5	60	49	422	592	2000	2800	7.31	0.35	1.7	1	32317	43.5	4	3	99	102	150	166	168	8	14.5	3	2.5

轴径90～110

单列圆锥滚子轴承 (GB/T 297—2015)
										径向当量动载荷：当F_a/F_r≤e，P_r＝F_r 当F_a/F_r＞e，P_r＝0.4F_r+YF_a 径向当量静载荷： P_0r＝0.5Fr+Y₀F_a 若P_0r＜F_r取P_0r＝F_r 附加轴向力 S≈F_r/(2Y) 最小径向载荷F_rmin＝0.02C_r							符号含义及应用 X2—宽度(高度)为非标准外圈可以和内圈组件分离，能同时承受轴向载荷和径向载荷的联合作用，安装时可以调整游隙的大小，能限制一个方向位移。
基本尺寸 /mm					基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	计算系数			轴承代号	其他尺寸 /mm			安装尺寸/mm
d	D	T	B	C	C_r	C_0r	脂	油	W ≈	e	Y	Y₀	30000型	a ≈	r min	r₁ min	d_a min	d_b max	D_a min	D_a max	D_b min	a₁ min	a₂ min	r_a max	r_b max
90	125	23	22	19	77.8	140	3200	3600	—	0.38	1.6	0.9	32918 X2	25.0	1.5	1.5	—	—	—	—	—	4	6	1.5	1.5
	125	23	23	18	95.8	165	3200	3600	0.796	0.34	1.8	1	32918	22.2	1.5	1.5	97	96	113	117	121	4	5	1.5	1.5
	140	32	30	26	122	192	2600	3400	1.7	0.34	1.8	1	32018 X2	29.0	2	1.5	—	—	—	—	—	5	8	2	1.5
	140	32	32	24	170	270	2600	3400	1.72	0.42	1.4	0.8	32018	30.0	2	1.5	99	100	125	131	134	6	8	2	1.5
	140	39	39	32.5	232	388	2600	3400	2.20	0.27	2.2	1.2	33018	27.2	2	1.5	99	100	127	131	135	7	6.5	2	1.5
	150	45	45	35	252	415	2400	3200	3.13	0.4	1.5	0.8	33118	34.9	2.5	2	100	100	130	140	144	7	10	2.1	2
	160	32.5	30	26	200	270	2200	3000	2.54	0.42	1.4	0.8	30218	32.3	2.5	2	100	102	140	150	151	5	6.5	2.1	2
	160	42.5	40	34	270	395	2200	3000	3.44	0.42	1.4	0.8	32218	36.8	2.5	2	100	101	138	150	153	5	8.5	2.1	2
	160	55	55	42	330	500	2200	3000	4.55	0.4	1.5	0.8	33218	40.8	2.5	2	100	100	134	150	154	8	13	2.1	2
	190	46.5	43	36	342	440	1900	2600	5.80	0.35	1.7	1	30318	37.5	4	3	104	113	165	176	178	6	10.5	3	2.5
	190	46.5	43	30	282	358	1900	2600	5.46	0.83	0.7	0.4	31318	58.5	4	3	104	102	151	176	181	6	16.5	3	2.5
	190	67.5	64	53	478	682	1900	2600	8.81	0.35	1.7	1	32318	46.2	4	3	104	107	157	176	178	8	14.5	3	2.5

95	130	23	23	18	97.2	170	2600	3400	0.831	0.36	1.7	0.9	32919	23.4	1.5	1.5	102	101	117	122	126	4	5	1.5	1.5
	145	32	30	26	122	192	2400	3200	1.7	0.36	1.7	0.9	32019 X2	30.0	2	1.5	—	—	—	—	—	5	8	2	1.5
	145	32	32	24	175	280	2400	3200	1.79	0.44	1.4	0.8	32019	31.4	2	1.5	104	105	130	136	140	6	8	2	1.5
	145	39	39	32.5	230	390	2400	3200	2.26	0.28	2.2	1.2	33019	28.4	2	1.5	104	104	131	136	139	7	6.5	2	1.5
	160	49	49	38	298	498	2200	3000	3.94	0.39	1.5	0.8	33119	37.3	2.5	2	105	105	138	150	154	7	11	2.1	2
	170	34.5	32	27	228	308	2000	2800	3.04	0.42	1.4	0.8	30219	34.2	3	2.5	107	108	149	158	160	5	7.5	2.5	2.1
	170	45.5	43	37	302	448	2000	2800	4.24	0.42	1.4	0.8	32219	39.2	3	2.5	107	106	145	158	163	5	8.5	2.5	2.1
	170	58	58	44	378	568	2000	2800	5.48	0.41	1.5	0.8	33219	42.7	3	2.5	107	105	144	158	163	9	14	2.5	2.1
	200	49.5	45	38	370	478	1800	2400	6.80	0.35	1.7	1	30319	40.1	4	3	109	118	172	186	185	6	11.5	3	2.5
	200	49.5	45	32	310	400	1800	2400	6.46	0.83	0.7	0.4	31319	61.2	4	3	109	107	157	186	189	6	17.5	3	2.5
	200	71.5	67	55	515	738	1800	2400	10.1	0.35	1.7	1	32319	49.0	4	3	109	114	166	186	187	8	16.5	3	2.5

100	140	25	25	20	128	218	2400	3200	1.12	0.33	1.8	1	32920	24.3	1.5	1.5	107	108	128	132	136	4	5	1.5	1.5
	150	32	30	26	125	205	2200	3000	1.79	0.37	1.6	0.9	32020 X2	32.0	2	1.5	—	—	—	—	—	5	8	2	1.5
	150	32	32	24	172	282	2200	3000	1.85	0.46	1.3	0.7	32020	32.8	2	1.5	109	109	134	141	144	6	8	2	1.5
	150	39	39	32.5	230	390	2200	3000	2.33	0.29	2.1	1.2	33020	29.1	2	1.5	109	108	135	141	143	7	6.5	2	1.5
	165	52	52	40	308	528	2000	2800	4.31	0.41	1.5	0.8	33120	40.3	2.5	2	110	110	142	155	159	8	12	2.1	2
	180	37	34	29	255	350	1900	2600	3.72	0.42	1.4	0.8	30220	36.4	3	2.5	112	114	157	168	169	5	8	2.5	2.1
	180	49	46	39	340	512	1900	2600	5.10	0.42	1.4	0.8	32220	41.9	3	2.5	112	113	154	168	172	5	10	2.5	2.1
	180	63	63	48	438	665	1900	2600	6.71	0.4	1.5	0.8	33220	45.5	3	2.5	112	112	151	168	172	10	15	2.5	2.1
	215	51.5	47	39	405	525	1600	2000	8.22	0.35	1.7	1	30320	42.2	4	3	114	127	184	201	199	6	12.5	3	2.5
	215	56.5	51	35	372	488	1600	2000	8.59	0.83	0.7	0.4	31320	68.4	4	3	114	115	168	201	204	7	21.5	3	2.5
	215	77.5	73	60	600	872	1600	2000	13.0	0.35	1.7	1	32320	52.9	4	3	114	122	177	201	201	8	17.5	3	2.5

105	145	25	25	20	128	225	2200	3000	1.16	0.34	1.8	1	32921	25.4	1.5	1.5	112	112	132	137	141	5	5	1.5	1.5
	160	35	33	28	162	270	2000	2800	2.5	0.36	1.7	0.9	32021 X2	33.0	2.5	2	—	—	—	—	—	6	9	2.1	2
	160	35	35	26	205	335	2000	2800	2.40	0.44	1.4	0.7	32021	34.6	2.5	2	115	116	143	150	154	6	9	2.1	2
	160	43	43	34	258	438	2000	2800	2.97	0.28	2.1	1.2	33021	30.8	2.5	2	115	116	145	150	153	7	9	2.1	2
	175	56	56	44	352	608	1900	2600	5.29	0.4	1.5	0.8	33121	42.9	2.5	2	115	115	149	165	170	8	12	2.1	2
	190	39	36	30	285	398	1800	2400	4.38	0.42	1.4	0.8	30221	38.5	3	2.5	117	121	165	178	178	6	9	2.5	2.1
	190	53	50	43	380	578	1800	2400	6.26	0.42	1.4	0.8	32221	45.0	3	2.5	117	118	161	178	182	5	10	2.5	2.1
	190	68	68	52	498	770	1800	2400	8.12	0.4	1.5	0.8	33221	48.6	3	2.5	117	117	159	178	182	12	16	2.5	2.1
	225	53.5	49	41	432	562	1500	1900	9.38	0.35	1.7	1	30321	43.6	4	3	119	133	193	211	208	7	12.5	3	2.5
	225	58	53	36	398	525	1500	1900	9.58	0.83	0.7	0.4	31321	70.0	4	3	119	121	176	211	213	7	22	3	2.5
	225	81.5	77	63	648	945	1500	1900	14.8	0.35	1.7	1	32321	55.1	4	3	119	128	185	211	210	8	18.5	3	2.5

110	150	25	24	20	85.5	148	2000	2800	1.1	0.28	2.1	1.2	32922 X2	25	1.5	1.5	—	—	—	—	—	5	7	1.5	1.5
	150	25	25	20	130	232	2000	2800	1.20	0.36	1.7	0.9	32922	26.5	1.5	1.5	117	117	137	142	146	5	5	1.5	1.5
	170	38	36	31	182	302	1900	2600	3.1	0.35	1.7	0.9	32022 X2	35	2.5	2	—	—	—	—	—	6	9	2.1	2
	170	38	38	29	245	402	1900	2600	3.02	0.43	1.4	0.8	32022	36.6	2.5	2	120	122	152	160	163	7	9	2.1	2
	170	47	47	37	288	502	1900	2600	3.74	0.29	2.1	1.2	33022	33.2	2.5	2	120	123	152	160	161	7	10	2.1	2
	180	56	56	43	372	638	1800	2400	5.50	0.42	1.4	0.8	33122	44.0	2.5	2	120	121	155	170	174	9	13	2.1	2
	200	41	38	32	315	445	1700	2200	5.21	0.42	1.4	0.8	30222	40.4	3	2.5	122	128	174	188	189	6	9	2.5	2.1
	200	56	53	46	430	665	1700	2200	7.43	0.42	1.4	0.8	32222	47.3	3	2.5	122	124	170	188	192	6	10	2.5	2.1
	240	54.5	50	42	472	612	1400	1800	11.0	0.35	1.7	1	30322	45.1	4	3	124	142	206	226	222	8	12.5	3	2.5
	240	63	57	38	458	610	1400	1800	12.1	0.83	0.7	0.4	31322	75.3	4	3	124	129	188	226	226	7	25	3	2.5
	240	84.5	80	65	725	1060	1400	1800	17.8	0.35	1.7	1	32322	57.8	4	3	124	137	198	226	224	9	19.5	3	2.5

轴径120～160

单列圆锥滚子轴承 (GB/T 297—2015)
										径向当量动载荷：当F_a/F_r≤e，P_r＝F_r 当F_a/F_r＞e，P_r＝0.4F_r+YF_a 径向当量静载荷： P_0r＝0.5Fr+Y₀F_a 若P_0r＜F_r取P_0r＝F_r 附加轴向力 S≈F_r/(2Y) 最小径向载荷F_rmin＝0.02C_r							符号含义及应用 X2—宽度(高度)为非标准外圈可以和内圈组件分离，能同时承受轴向载荷和径向载荷的联合作用，安装时可以调整游隙的大小，能限制一个方向位移。
基本尺寸 /mm					基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	计算系数			轴承代号	其他尺寸 /mm			安装尺寸/mm
d	D	T	B	C	C_r	C_0r	脂	油	W ≈	e	Y	Y₀	30000型	a ≈	r min	r₁ min	d_a min	d_b max	D_a min	D_a max	D_b min	a₁ min	a₂ min	r_a max	r_b max
120	165	29	29	23	172	318	1800	2400	1.78	0.35	1.7	1	329924	29.3	1.5	1.5	127	128	150	157	160	6	6	1.5	1.5
	180	38	36	31	198	338	1700	2200	3.1	0.37	1.6	0.9	32024 X2	38.0	2.5	2	—	—	—	—	—	6	9	2.1	2
	180	38	38	29	242	405	1700	2200	3.18	0.46	1.3	0.7	32024	39.3	2.5	2	130	131	161	170	173	7	9	2.1	2
	180	48	48	38	298	535	1700	2200	4.07	0.31	2	1.1	33024	35.5	2.5	2	130	132	160	170	171	6	10	2.1	2
	200	62	62	48	448	778	1600	2000	7.68	0.40	1.5	0.8	33124	47.6	2.5	2	130	130	172	190	192	10	14	2.1	2
	215	43.5	40	34	338	482	1500	1900	6.20	0.44	1.4	0.8	30224	44.1	3	2.5	132	139	187	203	203	6	9.5	2.5	2.1
	215	61.5	58	50	478	758	1500	1900	9.26	0.44	1.4	0.8	32224	52.3	3	2.5	132	134	181	203	206	7	11.5	2.5	2.1
	260	59.5	55	46	562	745	1300	1700	14.2	0.35	1.7	1	30324	49.0	4	3	134	153	221	246	238	8	13.5	3	2.5
	260	68	62	42	535	725	1300	1700	15.3	0.83	0.7	0.4	31324	81.8	4	3	134	140	203	246	246	9	26	3	2.5
	260	90.5	86	69	825	1230	1300	1700	22.1	0.35	1.7	1	32324	61.6	4	3	134	147	213	246	240	9	21.5	3	2.5

130	180	32	30	26	142	260	1700	2200	2.31	0.27	2.2	1.2	32926 X2	30.0	2	1.5	—	—	—	—	—	5	8	2	1.5
	180	32	32	25	205	380	1700	2200	2.34	0.34	1.8	1	32926	31.6	2	1.5	140	139	164	171	174	6	7	2	1.5
	200	45	42	36	242	418	1600	2000	4.46	0.35	1.7	0.9	32026 X2	42.0	2.5	2	—	—	—	—	—	7	11	2.1	2
	200	45	45	34	335	568	1600	2000	4.94	0.43	1.4	0.8	32026	43.3	2.5	2	140	144	178	190	192	8	11	2.1	2
	200	55	55	43	400	728	1600	2000	6.14	0.34	1.8	1	33026	42.0	2.5	2	140	140	178	190	192	8	12	2.1	2
	230	43.75	40	34	365	520	1400	1800	6.94	0.44	1.4	0.8	30226	46.1	4	3	144	150	203	216	219	7	10	3	2.5
	230	67.75	64	54	552	888	1400	1800	11.4	0.44	1.4	0.8	32226	56.6	4	3	144	143	193	216	221	7	14	3	2.5
	280	63.75	58	49	640	855	1100	1500	17.3	0.35	1.7	1	30326	53.2	5	4	145	165	239	262	258	8	15	4	3
	280	72	66	44	592	805	1100	1500	18.4	0.83	0.7	0.4	31326	87.2	5	4	147	150	218	262	263	9	28	4	3
	280	98.75	93	78									32326		5	4

140	190	32	30	26	145	265	1600	2000	2.43	0.29	2.1	1.1	32928 X2	32.0	2	1.5	—	—	—	—	—	5	8	2	1.5
	190	32	32	25	208	392	1600	2000	2.47	0.36	1.7	0.9	32928	33.8	2	1.5	150	150	177	181	184	6	6	2	1.5
	210	45	42	36	258	452	1400	1800	5.21	0.37	1.6	0.9	32028 X2	44.0	2.5	2	—	—	—	—	—	7	11	2.1	2
	210	45	45	34	330	568	1400	1800	5.15	0.46	1.3	0.7	32028	46.0	2.5	2	150	153	187	200	202	8	11	2.1	2
	210	56	56	44	408	755	1400	1800	6.57	0.36	1.7	0.9	33028	45.1	2.5	2	150	150	186	200	202	8	12	2.1	2
	250	45.75	42	36	408	585	1200	1600	8.73	0.44	1.4	0.8	30228	49.0	4	3	154	162	219	236	236	9	11	3	2.5
	250	71.75	68	58	645	1050	1200	1600	14.4	0.44	1.4	0.8	32228	60.7	4	3	154	156	210	236	240	8	14	3	2.5
	300	67.75	62	53	722	975	1000	1400	21.4	0.35	1.7	1	30328	56.5	5	4	155	176	255	282	275	9	15	4	3
	300	77	70	47	678	928	1000	1400	22.8	0.83	0.7	0.4	31328	94.1	5	4	157	162	235	282	283	9	30	4	3
	300	107.75	102	85									32328		5	4

150	210	38	36	31	198	368	1400	1800	—	0.27	2.2	1.2	32930 X2	35.6	2.5	2	—	—	—	—	—	6	9	2.1	2
	210	38	38	30	260	510	1400	1800	3.87	0.33	1.8	1	32930	36.4	2.5	2	160	162	192	200	202	7	8	2.1	2
	225	48	45	38	292	525	1300	1700	6.2	0.37	1.6	0.9	32030 X2	47.0	3	2.5	—	—	—	—	—	7	12	2.5	2.1
	225	48	48	36	368	635	1300	1700	6.25	0.46	1.3	0.7	32030	49.2	3	2.5	162	164	200	213	216	8	12	2.5	2.1
	225	59	59	46	460	875	1300	1700	7.98	0.36	1.7	0.9	33030	48.2	3	2.5	162	162	200	213	218	9	13	2.5	2.1
	270	49	45	38	450	645	1100	1500	10.8	0.44	1.4	0.8	30230	52.4	4	3	164	174	234	256	252	9	11	3	2.5
	270	77	73	60	720	1180	1100	1500	18.2	0.44	1.4	0.8	32230	65.4	4	3	164	168	226	256	256	8	17	3	2.5
	320	72	65	55	802	1090	950	1300	25.2	0.35	1.7	1	30330	60.6	5	4	165	190	273	302	294	9	17	4	3
	320	82	75	50	772	1070	950	1300	27.4	0.83	0.7	0.4	31330	100.1	5	4	167	173	251	302	302	9	32	4	3
	320	121	114	95									32330		5	4

160	220	38	36	31	218	405	1300	1700	3.79	0.27	2.2	1.2	32932 X2	36.0	2.5	2	—	—	—	—	—	6	9	2.1	2
	220	38	38	30	262	525	1300	1700	4.07	0.35	1.7	1	32932	38.7	2.5	2	170	170	199	210	214	7	8	2.1	2
	240	51	48	41	345	632	1200	1600	7.7	0.37	1.6	0.9	32032 X2	50.0	3	2.5	—	—	—	—	—	7	12	2.5	2.1
	240	51	51	38	420	735	1200	1600	7.66	0.46	1.3	0.7	32032	52.6	3	2.5	172	175	213	228	231	8	13	2.5	2.1
	290	52	48	40	512	738	1000	1400	13.3	0.44	1.4	0.8	30232	55.5	4	3	174	189	252	276	271	9	12	3	2.5
	290	84	80	67	858	1430	1000	1400	23.3	0.44	1.4	0.8	32232	70.9	4	3	174	180	242	276	276	10	17	3	2.5
	340	75	68	58	878	1190	900	1200	29.5	0.35	1.7	1	30332	63.3	5	4	175	202	290	320	312	9	17	4	3
	340	121	114	95									32332		5	4

轴径170～360

单列圆锥滚子轴承 (GB/T 297—2015)
										径向当量动载荷：当F_a/F_r≤e，P_r＝F_r 当F_a/F_r＞e，P_r＝0.4F_r+YF_a 径向当量静载荷： P_0r＝0.5Fr+Y₀F_a 若P_0r＜F_r取P_0r＝F_r 附加轴向力 S≈F_r/(2Y) 最小径向载荷F_rmin＝0.02C_r							符号含义及应用 X2—宽度(高度)为非标准外圈可以和内圈组件分离，能同时承受轴向载荷和径向载荷的联合作用，安装时可以调整游隙的大小，能限制一个方向位移。
基本尺寸 /mm					基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	计算系数			轴承代号	其他尺寸 /mm			安装尺寸/mm
d	D	T	B	C	C_r	C_0r	脂	油	W ≈	e	Y	Y₀	30000型	a ≈	r min	r₁ min	d_a min	d_b max	D_a min	D_a max	D_b min	a₁ min	a₂ min	r_a max	r_b max
170	230	38	36	31	222	418	1200	1600	3.84	0.28	2.1	1.2	32934 X2	38.0	2.5	2	—	—	—	—	—	6	6	2.1	2
	230	38	38	30	280	560	1200	1600	4.33	0.38	1.6	0.9	32934	41.9	2.5	2	180	183	213	220	222	7	8	2.1	2
	260	57	54	46	385	728	1100	1500	10.1	0.31	1.9	1.1	32034 X2	51.0	3	2.5	—	—	—	—	—	8	13	2.5	2.1
	260	57	57	43	520	920	1100	1500	10.4	0.44	1.4	0.7	32034	56.4	3	2.5	182	187	230	248	249	10	14	2.5	2.1
	310	57	52	43	590	865	1000	1300	16.6	0.44	1.4	0.8	30234	60.4	5	4	188	201	269	292	290	9	14	4	3
	310	91	86	71	968	1640	1000	1300	28.6	0.44	1.4	0.8	32234	76.3	5	4	188	194	259	292	296	10	20	4	3
	360	80	72	62	995	1370	850	1100	35.6	0.35	1.7	1	30334	68.0	5	4	185	214	307	342	331	10	18	4	3
	360	127	120	100									32334		5	4

180	250	45	45	34	340	708	1100	1500	6.44	0.48	1.3	0.7	32936	54.0	2.5	2	190	193	225	240	241	8	11	2.1	2
	280	64	60	52	502	890	1000	1400	14.7	0.4	1.5	0.8	32036 X2	63	3	2.5	—	—	—	—	—	8	14	2.5	2.1
	280	64	64	48	640	1150	1000	1400	14.1	0.42	1.4	0.8	32036	60.1	3	2.5	192	199	247	268	267	10	16	2.5	2.1
	320	57	52	43	610	912	900	1200	17.3	0.45	1.3	0.7	30236	62.8	5	4	198	209	278	302	300	9	14	4	3
	320	91	86	71	998	1720	900	1200	29.9	0.45	1.3	0.7	32236	78.8	5	4	198	201	267	302	306	10	20	4	3
	380	83	75	64	1090	1500	900	1100	40.7	0.35	1.7	1	30336	70.9	5	4	198	228	327	362	351	10	19	4	3
	380	134	126	106									32336		5	4

190	260	45	42	36	292	580	1000	1400	6.52	0.38	1.6	0.9	32938 X2	52.0	2.5	2	—	—	—	—	—	7	11	2.1	2
	260	45	45	34	560	740	1000	1400	6.66	0.48	1.3	0.7	32938	55.2	2.5	2	200	204	235	250	251	8	11	2.1	2
	290	64	60	52	502	932	950	1300	14.1	0.29	2.1	1.1	32038 X2	56.0	3	2.5	—	—	—	—	—	8	14	2.5	2.1
	290	64	64	48	652	1180	950	1300	14.6	0.44	1.4	0.8	32038	62.8	3	2.5	202	209	257	278	279	10	16	2.5	2.1
	340	60	55	46	698	1030	850	1100	20.8	0.44	1.4	0.8	30238	65.0	5	4	208	223	298	322	321	9	14	4	3
	340	97	92	75	1120	1900	850	1100	36.1	0.44	1.4	0.8	32238	82.1	5	4	208	214	286	322	326	10	22	4	3
	400	86	78	65									30338		6	5
	400	140	132	109									32338		6	5

200	280	51	48	41	345	710	950	1300	8.86	0.39	1.5	0.8	32940 X2	57.0	3	2.5	—	—	—	—	—	7	12	2.5	2.1
	280	51	51	39	460	950	950	1300	9.43	0.39	1.5	0.8	32940	54.2	3	2.5	212	214	257	268	271	9	12	2.5	2.1
	310	70	66	56	575	1120	900	1200	17.4	0.37	1.6	0.9	32040 X2	67.0	3	2.5	—	—	—	—	—	10	16	2.5	2.1
	310	70	70	53	782	1420	900	1200	18.9	0.43	1.4	0.8	32040	66.9	3	2.5	212	221	273	298	297	11	17	2.5	2.1
	360	64	58	48	765	1140	800	1000	24.7	0.44	1.4	0.8	30240	69.3	5	4	218	236	315	342	338	9	16	4	3
	360	104	98	82	1320	2180	800	1000	43.2	0.41	1.5	0.8	32240	85.1	5	4	218	222	302	342	342	11	22	4	3
	420	89	80	67									30340		6	5
	420	146	138	115									32340		6	5

220	300	51	48	41	372	795	900	1200	10.1	0.31	1.9	1.1	32944 X2	53.0	3	2.5	—	—	—	—	—	7	12	2	2.5
	300	51	51	39	470	978	900	1200	10.0	0.43	1.4	0.8	32944	59.1	3	2.5	232	234	275	288	290	10	12	2.5	2.1
	340	76	72	62	702	1330	800	1000	22.3	0.35	1.7	0.9	32044 X2	71.0	4	3	—	—	—	—	—	10	16	3.5	2.5
	340	76	76	57	908	1670	800	1000	24.4	0.43	1.4	0.8	32044	73.0	4	3	234	243	300	326	326	12	19	3	2.5
	400	72	65	54									30244		4	3
	400	114	108	90									32244		5	4
	460	97	88	73									30344		6	5
	460	154	145	122									32344		6	5

240	320	51	48	41	390	860	800	1000	10.9	0.45	1.3	0.7	32948 X2	67.0	3	2.5	—	—	—	—	—	7	12	2.5	2.1
	320	51	51	39	520	1060	800	1000	10.7	0.46	1.3	0.7	32948	64.7	3	2.5	252	254	290	308	311	10	12	2.5	2.1
	360	76	72	62	710	1420	700	900	25.5	0.32	1.9	1	32048 X2	70.0	4	3	—	—	—	—	—	10	16	3	2.5
	360	76	76	57	920	1730	700	900	25.9	0.46	1.3	0.7	32048	78.4	4	3	254	261	318	346	346	12	19	3	2.5
	440	79	72	60									30248		5	4
	440	127	120	100									32248		5	4
	500	105	95	80									30348		6	5
	500	165	155	132									32348		6	5

260	360	63.5	60	52	525	1150	700	900	19.2	0.3	2	1.1	32952 X2	64.0	3	2.5	—	—	—	—	—	8	14	2.5	2.1
	360	63.5	63.5	48	688	1470	700	900	18.6	0.41	1.5	0.8	32952	69.6	3	2.5	272	279	328	348	347	11	15.5	2.5	2.1
	400	87	82	71	902	1810	670	850	37.8	0.3	2	1.1	32052 X2	76.0	5	4	—	—	—	—	—	12	18	4	3
	400	87	87	65	1120	2170	670	850	38.0	0.43	1.4	0.8	32052	85.6	5	4	278	287	352	382	383	14	22	4	3
	480	89	80	67									30252		6	5
	480	137	130	105									32252		6	5
	540	13	102	85									30352		6	6

280	380	63.5	63.5	48	745	1580	630	800	19.7	0.43	1.4	0.7	32956	74.5	3	2.5	292	298	344	368	368	11	15	2.5	2.1
	420	87	82	71	622	1940	600	750	39.6	0.37	1.6	0.9	32056 X2	87.0	5	4	—	—	—	—	—	12	18	4	3
	420	87	87	65	1190	2290	600	750	40.2	0.46	1.3	0.7	32056	90.3	5	4	298	305	370	402	402	14	22	4	3
	500	89	80	67									30256		6	5
	500	137	130	105									32256		6	5

300	420	76	72	62	778	1700	600	750	30.2	0.28	2.1	1.2	32960 X2	72.0	4	3	—	—	—	—	—	10	16	3	2.5
	420	76	76	57	1020	2200	600	750	31.5	0.39	1.5	0.8	32960	80.0	4	3	315	324	379	406	405	13	19	3	2.5
	460	100	95	82	1050	2190	560	700	55.9	0.31	1.9	1.1	32060 X2	90.0	5	4	—	—	—	—	—	14	20	4	3
	460	100	100	74	1520	2940	560	700	57.5	0.43	1.4	0.8	32060	97.7	5	4	318	329	404	442	439	15	26	4	3
	540	149	140	115									32260		6	5

320	440	76	72	62	798	1760	560	700	44.7	0.3	2	1.1	32964 X2	76.0	4	3	—	—	—	—	—	10	16	3	2.5
	440	76	76	57	1040	2320	560	700	33.3	0.43	1.4	0.8	32964	85.1	4	3	335	343	398	426	426	13	19	3	2.5
	480	100	95	82	1050	2190	530	670	59.1	0.42	1.4	0.8	32064 X2	106	5	4	—	—	—	—	—	14	20	4	3
	480	100	100	74	1540	3000	530	670	60.6	0.46	1.3	0.7	32064	103.5	5	4	338	350	424	462	461	15	26	4	3

340	460	76	72	62	805	1830	530	670	34.3	0.31	1.9	1.1	32968 X2	80.0	4	3	—	—	—	—	—	10	16	3	2.5
	460	76	76	57	1050	2380	530	670	34.8	0.44	1.4	0.8	32968	90.5	4	3	355	362	417	446	446	13	19	3	2.5

360	480	76	72	62	838	1940	500	630	35.8	0.33	1.8	1	32972 X2	84.0	4	3	—	—	—	—	—	10	16	3	2.5
	480	76	76	57	1060	2430	500	630	36.3	0.46	1.3	0.7	32972	96.2	4	3	375	381	436	466	466	13	19	3	2.5

双列圆锥滚子轴承(GB/T299-2008)

轴径25～120

双列圆锥滚子轴承 (GB/T 299—2008)
									径向当量动载荷：当F_a/F_r≤e，P_r＝F_r+Y₁F_a 当F_a/F_r＞e，P_r＝0.67F_r+Y₂F_a 径向当量静载荷： P_0r＝Fr+Y₀F_a 式中 F_r、F_a 均指作用于轴承上的总载荷最小径向载荷F_rmin＝0.02C_r						符号含义及应用 E—加强型，内部结构设计改进，增大承载能力 X2—宽度(高度)为非标准外圈是一个整体，两内圈小端面相对，中间有隔圈，游隙是隔圈的厚度调整，能承受径向和轴向载荷
基本尺寸 /mm			基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号^①	其他尺寸 /mm				安装尺寸/mm					计算系数
d	D	B₁	C_r	C_0r	脂	油	W ≈	350000型	C₁	b₁	r min	r₁ min	d_a min	D_a min	a₂ min	r_a max	r_b max	e	Y₁	Y₂	Y₀
20	42	34						352004	28		0.6	0.3

25	47	34						352005	27		0.6	0.3
	62	42	66.5	100	4600	5600	—	351305 E	31.5	8	1.5	0.6	32	59	5.5	1.5	0.6	0.83	0.8	1.2	0.8
	62	42						351305	31.5		1.5	0.6

30	55	39						352006	31		1	0.3
	72	47	85	125	4000	5000	—	351306 E	33.5	9	1.5	0.6	37	68	7	1.5	0.6	0.83	0.8	1.2	0.8
	72	47						351306	33.5		1.5	0.6

35	62	41						352007	33		1	0.3
	80	51	108	160	3600	4500	—	351307 E	35.5	9	2	0.6	44	76	8	2	0.6	0.83	0.8	1.2	0.8

40	68	44						35008	35		1	0.3
	80	55	108	65.8	3800	4500	—	352208 X2	40	8	1.5	0.6	48	74	8	1.5	0.6	0.38	1.8	2.6	1.7
	80	55	128	188	3800	4500	1.18	352208 E	43.5	9	1.5	0.6	47	75	6	1.5	0.6	0.37	1.8	2.7	1.8
	80	55						352208	43.5		1.5	0.6
	90	56	132	170	3200	4000	1.56	351308 E	39.5	10	2	0.6	49	87	8.5	2	0.6	0.83	0.8	1.2	0.8
	90	56						351308	39.5		2	0.6

45	75	46						352009	37		1	0.3
	85	55	135	200	3200	4000	1.27	352209 E	43.5	9	1.5	0.6	52	81	6	1.5	0.6	0.4	1.7	2.5	1.6
	85	55						352209	43.5		1.5	0.6
	100	60	152	218	2900	3600	2.11	351309 E	41.5	10	2	0.6	54	96	9.5	2	0.6	0.83	0.8	1.2	0.8
	100	60						351309	41.5		2	0.6

50	80	46						352010	37		1	0.3
	90	55	145	218	3200	3800	1.36	352210 E	43.5	9	1.5	0.6	57	86	6	1.5	0.6	0.42	1.6	2.4	1.6
	90	55						352210	43.5		1.5	0.6
	110	64	175	260	2700	3400	2.65	351310 E	43.5	10	2.5	0.6	60	105	10.5	2.1	0.6	0.83	0.8	1.2	0.8
	110	64						351310	43.5		2.5	0.6

55	90	52						352011	41		1.5	0.6
	100	60	175	270	3800	3400	1.85	352211 E	48.5	10	2	0.6	64	96	6	2	0.6	0.4	1.7	2.5	1.6
	100	60						352211	48.5		2	0.6
	120	70	208	305	2400	3000	3.92	351311 E	49	12	2.5	0.6	65	114	10.5	2.1	0.6	0.83	0.8	1.2	0.8
	120	70						351311	49		2.5	0.6

60	95	52						352012	41		1.5	0.6
	110	66	215	330	2600	3200	—	352212 E	54.5	10	2	0.6	69	105	6	2	0.6	0.4	1.7	2.5	1.6
	110	66						352212	54.5		2	0.6
	130	74	235	350	2300	2800	—	351312 E	51	12	3	1	72	124	11.5	2.5	1	0.83	0.8	1.2	0.8
	130	74						351312	51		3	1

65	100	52						352013	41		1.5	0.6
	120	70	220	365	2200	3000	—	352213 X2	55	8	2	0.6	74	114	7.5	2	0.6	0.37	1.8	2.7	1.8
	120	73	260	410	2200	3000	2.49	352213 E	61.5	11	2	0.6	74	115	6	2	0.6	0.4	1.7	2.5	1.6
	120	73						352213	61.5		2	0.6
	140	79	268	410	2000	2600	5.16	351313 E	53	13	3	1	77	134	13	2.5	1	0.83	0.8	1.2	0.8
	140	79						351313	53		3	1

70	100	57						352014	45		1.5	0.6
	125	70	230	388	2200	2800	—	352214 X2	55	8	2	0.6	79	118	8	2	0.6	0.39	1.7	2.6	1.7
	125	74	272	440	2200	2800	3.56	352214 E	61.5	12	2	0.6	79	120	6.5	2	0.6	0.42	1.6	2.4	1.6
	125	74						352214	61.5		2	0.6
	150	83	302	460	1900	2400	6.23	351314 E	57	13	3	1	82	143	13	2.5	1	0.83	0.8	1.2	0.8
	150	83						351314	57		3	1

75	115	58						352015	45		1.5	0.6
	130	74	275	445	2000	2600	3.68	352215 E	61.5	12	2	0.6	84	126	6.5	2	0.6	0.44	1.6	2.3	1.5
	130	74						352215	61.5		2	0.6
	130	75	235	412	2000	2600	3.6	352215 X2	62	8	2	0.6	84	124	7	2	0.6	0.41	1.7	2.5	1.6
	160	88	333	510	1700	2200	—	351315 E	60	14	3	1	87	153	14	2.5	1	0.83	0.8	1.2	0.8
	160	88						351315	60		3	1

80	125	66						352016	45		1.5	0.6
	140	78	320	530	1900	2400	4.58	352216 E	63.5	12	2.5	0.6	90	135	7.5	2.1	0.6	0.42	1.6	2.4	1.6
	140	78						352216	63.5		2.5	0.6
	140	80	270	480	1900	2400	4.97	352216 X2	65	10	2.5	0.6	90	133	8	2.1	0.6	0.4	1.7	2.5	1.6
	170	94	370	590	1600	2200	—	351316 E	63	16	3	1	92	161	15.5	2.5	1	0.83	0.8	1.2	0.8
	170	94						351316	63		3	1

85	130	67						352017	53		1.5	0.6
	150	85	315	560	1700	2200	6.01	352217 X2	65	10	2.5	0.6	95	142	11	2.1	0.6	0.4	1.7	2.5	1.6
	150	86	368	600	1700	2200	5.85	352217 E	69	14	2.5	0.6	95	143	8.5	2.1	0.6	0.42	1.6	2.4	1.6
	150	86						352217	69		2.5	0.6
	180	99	408	660	1400	2000	—	351317 E	66	17	4	1	99	171	16.5	3	1	0.83	0.8	1.2	0.8
	180	99						351317	66		4	1

90	140	73						352018	57		2	0.6
	160	94	440	720	1600	2200	7.35	352218 E	77	14	2.5	0.6	100	153	8.5	2.1	0.6	0.42	1.6	2.4	1.6
	160	94						352218	77		2.5	0.6
	160	95	358	630	1600	2200	7.46	352218 X2	78	10	2.5	0.6	100	152	9.5	2.1	0.6	0.39	1.7	2.6	1.7
	190	103	455	738	1300	1900	—	351318 E	70	17	4	1	104	181	16.5	3	1	0.83	0.8	1.2	0.8
	190	103						351318	70		4	1

95	145	73						352019	57		2	0.6
	170	100	492	835	1400	2000	9.04	352219 E	83	14	3	1	107	163	8.5	2.5	1	0.42	1.6	2.4	1.6
	170	100						352219	83		3	1
	200	109	502	830	1300	1700	—	351319 E	74	19	4	1	109	189	17.5	3	1	0.83	0.8	1.2	0.8
	200	109						351319	74		4	1

100	150	73						352020	57		2	0.6
	180	107	555	925	1400	1900	10.7	352220 E	87	15	3	1	112	172	10	2.5	1	0.42	1.6	2.4	1.6
	180	107						352220	87		3	1
	180	112	458	860	1400	1900	11.5	352220 X2	92	10	3	1	111	172	11	2.5	1	0.39	1.7	2.6	1.7
	215	124	602	1010	1100	1400	—	351320 E	81	22	4	1	114	204	21.5	3	1	0.83	0.8	1.2	0.8
	215	124						351320	81		4	1

105	160	80						352021	62		2.5	0.6
	190	115	618	1080	1300	1700	13.1	352221 E	95	15	3	1	117	182	10	2.5	1	0.42	1.6	2.4	1.6
	190	115						352221	95		3	1
	190	118	532	982	1300	1700	13	352221 X2	96	12	3	1	116	181	12	2.5	1	0.4	1.7	2.5	1.7
	225	127	640	1080	1100	1400	—	351321 E	83	21	4	1	119	213	22	3	1	0.83	0.8	1.2	0.8
	225	127						351321	83		4	1

110	170	86						352022	68		2.5	0.6
	180	95	422	840	1300	1700	10	352122	76	11	2	0.6	120	173	10.5	2	0.6	0.25	2.7	4	2.6
	200	121	698	1210	1200	1600	15.5	352222 E	101	15	3	1	122	192	10	2.5	1	0.42	1.6	2.4	1.6
	200	121						352222	101		3	1
	200	125	595	1120	1200	1600	16.4	352222 X2	102	12	3	1	121	191	11.5	2.5	1	0.39	1.7	2.6	1.7
	240	137	752	1290	1000	1300	—	351322 E	87	23	4	1	124	226	25	3	1	0.83	0.8	1.2	0.8
	240	137						351322	87		4	1

120	180	88						352024	70		2.5	0.6
	200	110	508	910	1100	1500	12.6	352124	90	14	2	0.6	130	194	11	2	0.6	0.3	2.2	3.3	2.2
	215	132	775	1360	1100	1400	18.9	352224 E	109	16	3	1	132	206	11.5	2.5	1	0.44	1.6	2.3	1.5
	215	132						352224	109		3	1
	215	132	698	1340	1100	1400	19.1	352224 X2	106	12	3	1	132	206	14	2.5	1	0.41	1.6	2.5	1.6
	260	148	862	1490	900	1200	—	351324 E	96	24	4	1	134	246	26	3	1	0.83	0.8	1.2	0.8
	260	148						351324	96		4	1
①按国标GB/T 299 规定，优化设计的轴承代号后不加“E”。为了与老结构区分，本样本中优化设计的双列圆锥滚子轴承代号后均加“E”。

轴径130～300

双列圆锥滚子轴承 (GB/T 299—2008)
	径向当量动载荷：当F_a/F_r≤e，P_r＝F_r+Y₁F_a 当F_a/F_r＞e，P_r＝0.67F_r+Y₂F_a 径向当量静载荷： P_0r＝Fr+Y₀F_a 式中 F_r、F_a 均指作用于轴承上的总载荷最小径向载荷F_rmin＝0.02C_r	符号含义及应用 E—加强型，内部结构设计改进，增大承载能力 X₂—宽度(高度)为非标准外圈是一个整体，两内圈小端面相对，中间有隔圈，游隙是隔圈的厚度调整，能承受径向和轴向载荷

双列圆锥滚子轴承 (GB/T 299—2008)

径向当量动载荷：

当F_a/F_r≤e，P_r＝F_r+Y₁F_a

当F_a/F_r＞e，P_r＝0.67F_r+Y₂F_a

径向当量静载荷：

P_0r＝Fr+Y₀F_a

式中

F_r、F_a 均指作用于轴承上的总载荷

最小径向载荷F_rmin＝0.02C_r

符号含义及应用

E—加强型，内部结构设计改进，增大承载能力

X₂—宽度(高度)为非标准

外圈是一个整体，两内圈小端面相对，中间有隔圈，游隙是隔圈的厚度调整，能承受径向和轴向载荷

基本尺寸 /mm			基本额定载荷 /kN		极限转速 /r·min^-1		重量 /kg	轴承代号^①	其他尺寸 /mm				安装尺寸/mm					计算系数
d	D	B₁	C_r	C_0r	脂	油	W ≈	350000型	C₁	b₁	r min	r₁ min	d_a min	D_a min	a₂ min	r_a max	r_b max	e	Y₁	Y₂	Y₀
130	180	70	258	565	1200	1600	4.88	352926 X2	50	10	2	0.6	139	174	11	2	0.6	0.27	2.5	3.7	2.4
	180	73						352926	59		2	0.6
	200	95	422	830	1100	1500	9.72	352026 X2	75	10	2.5	0.6	140	194	11	2.1	0.6	0.35	1.9	2.9	1.9
	200	102						352026	80		2.5	0.6
	210	110	540	1000	1000	1400	12.9	352126	90	14	2	0.6	141	203	11	2	0.6	0.26	2.6	3.8	2.5
	230	145	895	1630	1000	1300	24.1	352226 E	117.5	17	4	1	144	221	14	3	1	0.44	1.6	2.3	1.5
	230	145						352226	117.5		4	1
	230	150	700	1400	1000	1300	26.2	352226 X2	120	12	4	1	142	222	16	3	1	0.39	1.7	2.6	1.7
	280	156	968	1640	800	1100	—	351326	100	24	5	1.1	147	263	28	4	1	0.83	0.8	1.2	0.8

140	190	73						352928	59		2	0.6
	210	95	448	900	950	1300	8.35	352028 X2	75	12	2.5	0.6	150	204	11	2.1	0.6	0.37	1.8	2.7	1.8
	210	104						325028	82		2.5	0.6
	225	115	560	1110	950	1300	15.3	352128	90	15	2.5	1	151	217	13.5	2.1	1	0.34	2	3	2
	250	153	1050	1840	850	1100	30.1	352228 E	125.5	17	4	1	154	240	14	3	1	0.44	1.6	2.3	1.5
	250	153						352228	125.5		4	1
	250	158	985	1840	850	1100	30.6	352228 X2	128	12	4	1	153	241	16	3	1	0.33	2.1	3.1	2
	300	168	1110	1940	700	1000	—	351328 E	108	28	5	1.1	157	283	30	4	1	0.83	0.8	1.2	0.8
	300	168						351328	108		5	1.1

150	210	80	352	790	950	1300	9.32	352930 X2	62	10	2.5	0.6	159	204	10	2.1	0.6	0.27	2.5	3.7	2.4
	210	86						352930	70		2	0.6
	250	138	778	1560	850	1100	25.8	352130	112	18	2.5	1	163	242	14	2.1	1	0.3	2.2	3.3	2.2
	270	164	1170	2140	800	1100	37.3	352230 E	130	18	4	1	164	256	17	3	1	0.44	1.6	2.3	1.5
	270	164						352230	130		4	1
	270	172	1070	2180	800	1100	38.9	352230 X2	138	12	4	1	164	260	18	3	1	0.39	1.7	2.6	1.7
	320	178	1260	2250	670	950	—	351330 E	114	28	5	1.1	167	302	32	4	1	0.83	0.8	1.2	0.8
	320	178						351330	114		5	1.1

160	220	86						352932	70		2.5	0.6
	240	115	608	1260	850	1100	16.5	352032 X2	90	12	3	1	171	234	13.5	2.5	1	0.37	1.8	2.7	1.8
	240	116						352032	90		3	1
	270	150	872	1720	800	1000	28.2	352132	120	18	2.5	1	174	262	16	2.1	1	0.36	1.9	2.8	1.8
	290	178	1390	2840	700	1000	46.9	352232 E	144	18	4	1	174	276	17	3	1	0.44	1.6	2.3	1.5
	290	178						352232	144		4	1

170	230	82	395	922	850	1100	8.11	352934 X2	65	10	2.5	0.6	180	223	9.5	2.1	0.6	0.28	2.4	3.6	2.3
	230	86						352934	70		2.5	0.6
	260	120	672	1460	800	1000	20.4	352034 X2	95	12	3	1	183	252	13.5	2.5	1	0.31	2.2	3.2	2.1
	260	128						325034	100		3	1
	280	150	962	2000	750	950	35.6	352134	120	18	2.5	1	184	271	16	2.1	1	0.38	1.8	2.6	1.7
	310	192	1580	3200	750	950	58.2	352234 E	152	20	5	1.1	188	296	20	4	1	0.44	1.6	2.3	1.5
	310	192						352234	152		5	1.1

180	250	95	468	1080	800	1000	13	352936 X2	74	10	2.5	0.6	190	243	11.5	2.1	0.6	0.37	1.8	2.7	1.8
	250	102						352936	80		2.5	0.6
	280	134	742	1540	750	950	28.5	352036 X2	108	12	3	1	191	272	14	2.5	1	0.28	2.4	3.6	2.4
	280	142						352036	110		3	1
	300	164	1100	2350	700	900	39.9	352136	134	20	3	1	196	287	16	2.5	1	0.26	2.6	3.8	2.6
	320	190	1390	2770	670	850	51.5	352236 X2	145	12	5	1.1	196	308	23.5	4	1	0.36	1.9	2.8	1.8
	320	192	1620	3350	670	850	63.8	352236 E	152	20	5	1.1	198	306	20	4	1	0.45	1.5	2.2	1.5
	320	192						352236	152		5	1.1

190	260	95	522	1270	750	950	13.3	352938 X2	75	12	2.5	0.6	200	253	11	2.1	0.6	0.38	1.8	2.6	1.7
	260	102						352938	102		2.5	0.6
	290	134	742	1540	700	900	28.8	352038 X2	104	12	3	1	202	282	16	2.5	1	0.45	1.5	2.2	1.5
	290	142						352038	110		3	1
	320	170	1160	2420	670	850	52	352138	130	14	3	1	207	306	21	2.5	1	0.31	2.2	3.2	2.1
	340	204	1740	3350	600	800	69.8	352238 E	160	20	5	1.1	208	326	22	4	1	0.44	1.6	2.3	1.5
	340	204						352238	160		5	1.1

200	280	105	610	1520	700	900	18.1	352940 X2	80	12	3	1	211	273	13.5	2.5	1	0.39	1.8	2.6	1.7
	280	116						352940	92		3	1
	310	152	912	2140	670	850	39	352040 X2	120	12	3	1	212	300	17	2.5	1	0.39	1.7	2.6	1.7
	310	154						352040	120		3	1
	340	184	1450	2970	630	800	63.8	352140	150	20	3	1	220	326	18	2.5	1	0.25	2.7	4	2.7
	360	218	2140	3950	560	700	90.7	352240 E	174	22	5	1.1	218	342	22	4	1	0.41	1.7	2.5	1.6
	360	218						352240	174		5	1.1

220	300	110	660	1710	670	850	21.7	352944 X2	88	12	3	1	231	292	12	2.5	1	0.31	2.2	3.2	2.1
	300	116						352944	92		3	1
	340	165	1240	2680	600	750	49	352044 X2	130	12	4	1	234	331	18.5	3	1	0.35	1.9	2.9	1.9
	340	166						352044	128		4	1
	370	195	1540	3240	600	750	76.3	352144	150	19	4	1.1	238	356	23.5	3	1	0.37	1.8	2.7	1.8

240	320	110	660	1580	600	750	22.2	352948 X2	90	12	3	1	251	312	11	2.5	1	0.32	2.1	3.1	2.1
	320	116						352948	92		3	1
	360	165	1240	2820	530	670	52.8	352048 X2	130	12	4	1	256	349	18.5	3	1	0.33	2	3	2
	360	166						352048	128		4	1
	400	210	1870	4050	500	630	98.1	352148	163	20	4	1.1	261	384	25	3	1	0.31	2.2	3.2	2.1

260	360	134	942	2490	530	670	37	352952 X2-1	108	12	3	1	274	350	14.5	2.5	1	0.37	1.8	2.7	1.8
	360	141						352952	110		3	1
	400	186	1570	3600	500	630	79.3	352052 X2	146	12	5	1.1	277	386	21.5	4	1	0.3	2.3	3.3	2.2
	400	190						352052	146		5	1.1
	440	225	2210	4720	450	560	124	352152	180	13	4	1.1	284	421	24	3	1	0.24	2.8	4.2	2.8

280	380	134	1080	2810	480	600	41.3	352956 X2	108	12	3	1	294	371	14.5	2.5	1	0.29	2.3	3.4	2.3
	380	141						352956	110		3	1
	420	186	1700	3880	450	560	81.5	352056 X2	146	16	5	1.1	297	409	21.5	4	1	0.37	1.8	2.7	1.8
	420	190						352056	146		5	1.1
	460	185						351156	185		5	1.5

300	420	160	1360	3610	450	560	60.8	352960 X2-1	128	16	4	1	317	408	17.5	3	1	0.28	2.4	3.6	2.3
	420	166						352960	128		4	1
	460	210	1830	4390	430	530	117	352060 X2	165	16	5	1.1	320	445	24	4	1	0.31	2.2	3.2	2.1
	460	220						352060	168		5	1.1
	500	205	2110	4460	400	500	143	351160	165	25	5	1.5	327	480	28	4	1.5	0.32	2.1	3.2	2.1
①按国标GB/T 299 规定，优化设计的轴承代号后不加“E”。为了与老结构区分，本样本中优化设计的双列圆锥滚子轴承代号后均加“E”。

轴径320～950

双列圆锥滚子轴承 (GB/T 299—2008)
	径向当量动载荷：当F_a/F_r≤e，P_r＝F_r+Y₁F_a 当F_a/F_r＞e，P_r＝0.67F_r+Y₂F_a 径向当量静载荷： P_0r＝Fr+Y₀F_a 式中 F_r、F_a 均指作用于轴承上的总载荷最小径向载荷F_rmin＝0.02C_r	符号含义及应用 E—加强型，内部结构设计改进，增大承载能力 X₂—宽度(高度)为非标准外圈是一个整体，两内圈小端面相对，中间有隔圈，游隙是隔圈的厚度调整，能承受径向和轴向载荷
