滚动轴承座

常用滚动轴承尺寸及性能参数分页导航

本页导航 广告链接

滚动轴承座

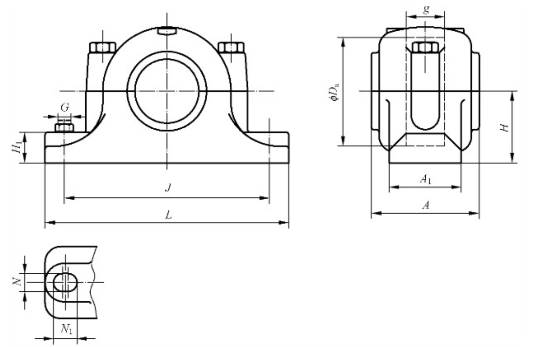

剖分立式轴承座(GB/T7813-2018)

适用于圆锥孔带紧定套的调心轴承的等径孔型滚动轴承座

适用于圆锥孔带紧定套的调心轴承的等径孔型滚动轴承座(GB/T 7813—2018)
双螺柱轴承（SN型） SN 5系列和SN 6系列注：等径孔型为轴承座两端孔径相同。 mm
外形尺寸													轴承座型号	适用轴承及附件
d₁	d	D_a	g	A max	A₁	H	H₁ max	L max	J	G	N	N₁ min	轴承座型号	调心球轴承	调心滚子轴承	紧定套
20	25	52	25	72	46	40	22	170	130	M12	15	15	SN 505	1205 K 2205 K	— —	H 205 H 305
20	25	62	34	82	52	50	22	190	150	M12	15	15	SN 605	1305 K 2305 K	— —	H 305 H 2305
25	30	62	30	82	52	50	22	190	150	M12	15	15	SN 506	1206 K 2206 K	— —	H 206 H 306
25	30	72	37	85	52	50	22	190	150	M12	15	15	SN 606	1306 K 2306 K	— —	H 306 H 2306
30	35	72	33	85	52	50	22	190	150	M12	15	15	SN 507	1207 K 2207 K	— —	H 207 H 307
30	35	80	41	92	60	60	25	210	170	M12	15	15	SN 607	1307 K 2307 K	— —	H 307 H 2307
35	40	80	33	92	60	60	25	210	170	M12	15	15	SN 508	1208 K 2208 K	— 22208 K	H 208 H 308
35	40	90	43	100	60	60	25	210	170	M12	15	15	SN 608	1308 K 2308 K	— 22308 K	H 308 H 2308
40	45	85	31	92	60	60	25	210	170	M12	15	15	SN 509	1209 K 2209 K	— 22209 K	H 209 H 309
40	45	100	46	105	70	70	28	270	210	M16	18	18	SN 609	1309 K 2309 K	— 22309 K	H 309 H 2309
45	50	90	33	100	60	60	25	210	170	M12	15	15	SN 510	1210 K 2210 K	— 22210 K	H 210 H 310
45	50	110	50	115	70	70	30	270	210	M16	18	18	SN 610	1310 K 2310 K	— 22310 CK	H 310 H 2310
50	55	100	33	105	70	70	28	270	210	M16	18	18	SN 511	1211 K 2211 K	— 22211 CK	H 211 H 311
50	55	120	53	120	80	80	30	290	230	M16	18	18	SN 611	1311 K 2311 K	— 22311 K	H 311 H 2311
55	60	110	38	115	70	70	30	270	210	M16	18	18	SN 512	1212 K 2212 K	— 22212 CK	H 212 H 312
55	60	130	56	125	80	80	30	290	230	M16	18	18	SN 612	1312 K 2312 K	— 22312 CK	H 312 H 2312
60	65	120	43	120	80	80	30	290	230	M16	18	18	SN 513	1213 K 2213 K	— 22213 K	H 213 H 313
60	65	140	58	135	90	95	32	330	260	M20	22	22	SN 613	1313 K 2313 K	— 22313 K	H 313 H 2313
65	75	130	41	125	80	80	30	290	230	M16	18	18	SN 515	1215 K 2215 K	— 22215 K	H 215 H 315
65	75	160	65	145	100	100	35	360	290	M20	22	22	SN 615	1315 K 2315 K	— 22315K	H 315 H 2315
70	80	140	43	135	90	95	32	330	260	M20	22	22	SN 516	1216 K 2216 K	— 22216 K	H 216 H 316
70	80	170	68	150	100	112	35	360	290	M20	22	22	SN 616	1316 K 2316 K	— 22316 K	H 316 H 2316
75	85	150	46	140	90	95	32	330	260	M20	22	22	SN 517	1217 K 2217 K	— 22217 CK	H 217 H 317
75	85	180	70	165	110	112	40	400	320	M24	26	26	SN 617	1317 K 2317 K	— 22317 CK	H 317 H 2317
80	90	160	62.4	145	100	100	35	360	290	M20	22	22	SN 518	1218 K 2218 K —	— 22218 K 23218 K	H 218 H 318 H 2318
80	90	190	74	165	110	112	40	405	320	M24	26	26	SN 618	1318 K 2318 K	— 22318 K	H 318 H 2318
85	95	170	53	150	100	112	35	360	290	M24	22	22	SN 519	1219K 2219K 1319 K 2319 K	- 22219 K	H219 H319 H 319 H 2319
85	95	200	77	177	120	125	45	420	350	M24	26	26	SN 619	1219K 2219K 1319 K 2319 K	— 22319 K	H219 H319 H 319 H 2319
90	100	180	70.3	165	110	112	40	400	320	M24	26	26	SN 520	1220 K 2220 K —	— 22220 K 23220 K	H 220 H 320 H 2320
90	100	215	83	187	120	140	45	420	350	M24	26	26	SN 620	1320 K 2320 K	— 22320CK	H 320 H 2320
100	110	200	80	177	120	125	45	420	350	M24	26	26	SN 522	1222 K 2222 K —	— 22222 K 23222 K	H 222 H 322 H 2322
100	110	240	90	195	130	150	50	475	390	M24	28	28	SN 622	1322 K 2322 K	— 22322 K	H 322 H 2322
110	120	215	86	187	120	140	45	420	350	M24	26	26	SN 524	—	22224 K 23224 K	H 3124 H 2324
110	120	260	96	210	160	160	60	545	450	M30	35	35	SN 624	—	22324 K	H 2324
115	130	230	90	192	130	150	50	450	380	M24	28	28	SN 526	—	22226 K 23226 K	H 3126 H 2326
115	130	280	103	225	160	170	60	565	470	M30	35	35	SN 626	—	22326 K	H 2326
125	140	250	98	207	150	150	50	510	420	M30	35	35	SN 528	—	22228 K 23228 K	H 3128 H 2328
125	140	300	112	237	170	180	65	630	520	M30	35	35	SN 628	—	22328 K	H 2328
135	150	270	106	224	160	160	60	540	450	M30	35	35	SN 530	—	22230 K 23230 K	H 3130 H 2330
135	150	320	118	245	180	190	65	680	560	M30	35	35	SN 630	—	22330 K	H 2330
140	160	290	114	237	160	170	60	560	470	M30	35	35	SN 532	—	22232 K 23232 K	H 3132 H 2332
140	160	340	124	260	190	200	70	710	580	M36	42	42	SN 632	—	22332 K	H 2332
注：SN 524~SN 532、SN 624~SN 632应装有吊环螺钉。

适用于圆柱孔的调心轴承的等径孔型滚动轴承座

适用于圆柱孔的调心轴承的等径孔型滚动轴承座(GB/T 7813—2018)
双螺柱轴承（SN型） SN 2系列、SN 3系列注：等径孔型为轴承座两端孔径相同。 mm
外形尺寸													轴承座型号	适用轴承
d	D_a	g	A max	A₁	H	H₁ max	L max	J	G	N	N₁ min	d₁	轴承座型号	调心球轴承		调心滚子轴承
25	52	25	72	46	40	22	170	130	M12	15	15	30	SN 205	1205	2205	22205	—
25	62	34	82	52	50	22	185	150	M12	15	20	30	SN 305	1305	2305	—
30	62	30	82	52	50	22	190	150	M12	15	15	35	SN 206	1206	2206	22206	—
30	72	37	85	52	50	22	185	150	M12	15	20	35	SN 306	1306	2306	—
35	72	33	85	52	50	22	190	150	M12	15	15	45	SN 207	1207	2207	22207	—
35	80	41	92	60	60	25	205	170	M12	15	20	45	SN 307	1307	2307	—
40	80	33	92	60	60	25	210	170	M12	15	15	50	SN 208	1208	2208	22208	—
40	90	43	100	60	60	25	205	170	M12	15	20	50	SN 308	1308	2308	22308	21308
45	85	31	92	60	60	25	210	170	M12	15	15	55	SN 209	1209	2209	22209	—
45	100	46	105	70	70	28	255	210	M16	18	23	55	SN 309	1309	2309	22309	21309
50	90	33	100	60	60	25	210	170	M12	15	15	60	SN 210	1210	2210	22210	—
50	110	50	115	70	70	30	255	210	M16	18	23	60	SN 310	1310	2310	22310	21310
55	100	33	105	70	70	28	270	210	M16	18	18	65	SN 211	1211	2211	22211	—
55	120	53	120	80	80	30	275	230	M16	18	23	65	SN 311	1311	2311	22311	21311
60	110	38	115	70	70	30	270	210	M16	18	18	70	SN 212	1212	2212	22212	—
60	130	56	125	80	80	30	280	230	M16	18	23	70	SN 312	1312	2312	22312	21312
65	120	43	120	80	80	30	290	230	M16	18	18	75	SN 213	1213	2213	22213	—
65	140	58	135	90	95	32	315	260	M20	22	27	75	SN 313	1313	2313	22313	21313
70	125	44	120	80	80	30	290	230	M16	18	18	80	SN 214	1214	2214	22214	—
70	150	61	140	90	95	32	320	260	M20	22	27	80	SN 314	1314	2314	22314	21314
75	130	41	125	80	80	30	290	230	M16	18	18	85	SN 215	1215	2215	22215	—
75	160	65	145	100	100	35	345	290	M20	22	27	85	SN 315	1315	2315	22315	21315
80	140	43	135	90	95	32	330	260	M20	22	22	90	SN 216	1216	2216	22216	—
80	170	68	150	100	112	35	345	290	M20	22	27	90	SN 316	1316	2316	22316	21316
85	150	46	140	90	95	32	330	260	M20	22	22	95	SN 217	1217	2217	22217	—
85	180	70	165	110	112	40	380	320	M24	26	32	95	SN 317	1317	2317	22317	21317
90	160	62.4	145	100	100	35	360	290	M20	22	22	100	SN 218	1218	2218	22218	—
100	180	70.3	165	110	112	40	400	320	M24	26	26	115	SN 220	1220	2220	22220	23220
110	200	80	177	120	125	45	420	350	M24	26	26	125	SN 222	1222	2222	22222	23222
120	215	86	187	120	140	45	420	350	M24	26	26	135	SN 224	—		22224	23224
130	230	90	192	130	150	50	450	380	M24	26	26	145	SN 226	—		22226	23226
140	250	98	207	150	150	50	510	420	M30	35	35	155	SN 228	—		22228	23228
150	270	106	224	160	160	60	540	450	M30	35	35	165	SN 230	—		22230	23230
160	290	114	237	160	170	60	560	470	M30	35	35	175	SN 232	—		22232	23232
① SN 224~SN 232 应装有吊环螺钉。

适用于圆柱孔的调心轴承的异径孔型滚动轴承座

适用于圆柱孔的调心轴承的异径孔型滚动轴承座 (GB/T 7813—2018)
双螺柱轴承（SN型） SNK 2系列和SNK 3系列注：异径孔型为轴承座两端孔径不同。 mm
外形尺寸														轴承座型号	适用轴承
d	D_a	g	A max	A₁	H	H₁ max	L max	J	G	N	N₁ min	d₁	d₂^①	轴承座型号	调心球轴承		调心滚子轴承
25	52	25	72	46	40	22	170	130	M12	15	15	30	20	SNK 205	1205	2205	22205 C	—
25	62	34	82	52	50	22	185	150	M12	15	20	30	20	SNK 305	1305	2305	—
30	62	30	82	52	50	22	190	150	M12	15	15	35	25	SNK 206	1206	2206	22206 C	—
30	72	37	85	52	50	22	185	150	M12	15	20	35	25	SNK 306	1306	2306	—
35	72	33	85	52	50	22	190	150	M12	15	15	45	30	SNK 207	1207	2207	22207 C	—
35	80	41	92	60	60	25	205	170	M12	15	20	45	30	SNK 307	1307	2307	—
40	80	33	92	60	60	25	210	170	M12	15	15	50	35	SNK 208	1208	2208	22208 C	—
40	90	43	100	60	60	25	205	170	M12	15	20	50	35	SNK 308	1308	2308	22308 C	21308 C
45	85	31	92	60	60	25	210	170	M12	15	15	55	40	SNK 209	1209	2209	22209 C	—
45	100	46	105	70	70	28	255	210	M16	18	23	55	40	SNK 309	1309	2309	22309 C	21309 C
50	90	33	100	60	60	25	210	170	M12	15	15	60	45	SNK 210	1210	2210	22210 C	—
50	110	50	115	70	70	30	255	210	M16	18	23	60	45	SNK 310	1310	2310	22310 C	21310 C
55	100	33	105	70	70	28	270	210	M16	18	18	65	50	SNK 211	1211	2211	22211 C	—
55	120	53	120	80	80	30	275	230	M16	18	23	65	50	SNK 311	1311	2311	22311 C	21311 C
60	110	38	115	70	70	30	270	210	M16	18	18	70	55	SNK 212	1212	2212	22212 C	—
60	130	56	125	80	80	30	280	230	M16	18	23	70	55	SNK 312	1312	2312	22312 C	21312 C
65	120	43	120	80	80	30	290	230	M16	18	18	75	60	SNK 213	1213	2213	22213 C	—
65	140	58	135	90	95	32	315	260	M20	22	27	75	60	SNK 313	1313	2313	22313 C	21313 C
70	125	44	120	80	80	30	290	230	M16	18	18	80	65	SNK 214	1214	2214	22214 C	—
70	150	61	140	90	95	32	320	260	M20	22	27	80	65	SNK 314	1314	2314	22314 C	21314 C
75	130	41	125	80	80	30	290	230	M16	18	18	85	70	SNK 215	1215	2215	22215 C	—
75	160	65	145	100	100	35	345	290	M20	22	27	85	70	SNK 315	1315	2315	22315 C	21315 C
80	140	43	135	90	95	32	330	260	M20	22	22	90	75	SNK 216	1216	2216	22216 C	—
80	170	68	150	100	112	35	345	290	M20	22	27	90	75	SNK 316	1316	2316	22316 C	21316 C
85	150	46	140	90	95	32	330	260	M20	22	22	95	80	SNK 217	1217	2217	22217 C	—
85	180	70	165	110	112	40	380	320	M24	26	32	95	80	SNK 317	1317	2317	22317 C	21317 C
90	160	62.4	145	100	100	35	360	290	M20	22	22	100	85	SNK 218	1218	2218	22218 C	—
100	180	70.3	165	110	112	40	400	320	M24	26	26	115	95	SNK 220	1220	2220	22220 C	23220 C
110	200	80	177	120	125	45	420	350	M24	26	26	125	105	SNK 222	1222	2222	22222 C	23222 C
120	215	86	187	120	140	45	420	350	M24	26	26	135	115	SNK 224	—		22224 C	23224 C
130	230	90	192	130	150	50	450	380	M24	26	26	145	125	SNK 226	—		22226 C	23226 C
140	250	98	207	150	150	50	510	420	M30	35	35	155	135	SNK 228	—		22228 C	23228 C
150	270	106	224	160	160	60	540	450	M30	35	35	165	145	SNK 230	—		22230 C	23230 C
160	290	114	237	160	170	60	560	470	M30	35	35	175	150	SNK 232	—		22232 C	23232 C
注：SNK 224~SNK 232 应装有吊环螺钉。 ① 该尺寸适用于SNK型轴承座。

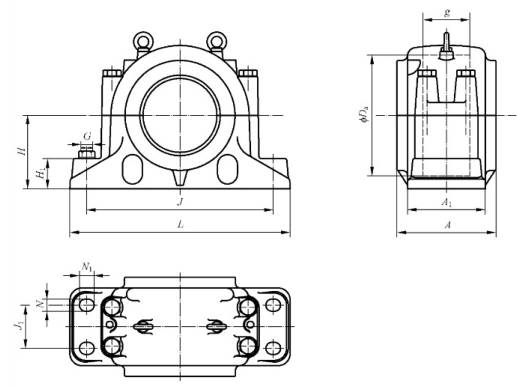

SD31TS系列四螺柱立式轴承座

SD31TS系列四螺柱立式轴承座的结构型式和外形尺寸(GB/T 7813—2018)
四螺柱轴承座（SD型） mm
外形尺寸													轴承座型号	适用轴承及附件
D_a	H	g^①	J	J₁	A max	L max	A₁	H₁ max	G	d₁	N	N₁ min	轴承座型号	调心滚子轴承	紧定套
280	170	108	430	100	235	515	180	70	M24	150	28	28	SD 3134 TS	23134 K	H 3134
300	180	116	450	110	245	535	190	75	M24	160	28	28	SD 3136 TS	23136 K	H 3136
320	190	124	480	120	265	565	210	80	M24	170	28	28	SD 3138 TS	23138 K	H 3138
340	210	132	510	130	285	615	230	85	M30	180	35	35	SD 3140 TS	23140 K	H 3140
370	220	140	540	140	295	645	240	90	M30	200	35	35	SD 3144 TS	23144 K	H 3144
400	240	148	600	150	315	705	260	95	M30	220	35	35	SD 3148 TS	23148 K	H 3148
440	260	164	650	160	325	775	280	100	M36	240	42	42	SD 3152 TS	23152 K	H 3152
460	280	166	670	160	325	795	280	105	M36	260	42	42	SD 3156 TS	23156 K	H 3156
500	300	180	710	190	355	835	310	110	M36	280	42	42	SD 3160 TS	23160 K	H 3160
540	320	196	750	200	375	885	330	115	M36	300	42	42	SD 3164 TS	23164 K	H 3164
注：TS表示轴承座带迷宫式密封圈。 ① 不利用止推环使轴承在轴承座内固定时，该值减小20mm。

SD5系列、SD6系列四螺柱立式轴承座

SD5系列、SD6系列四螺柱立式轴承座的结构型式和外形尺寸(GB/T 7813—2018)
四螺柱轴承座（SD型） mm
外形尺寸													轴承座型号	适用轴承及附件
D_a	H	g^①	J	J₁	A max	L	A₁ max	H₁	N	N₁ min	G	d₁	轴承座型号	调心滚子轴承	紧定套
310	180	96	510	140	270	620	250	60	35	35	M30	150	SD 534	22234 CK	H 3134
360	210	130	610	170	300	740	290	65	35	35	M30	150	SD 634	22334 CK	H 2334
320	190	96	540	150	280	650	260	60	35	35	M30	160	SD 536	22236 CK	H 3136
380	225	136	640	180	320	780	310	70	40	40	M36	160	SD 636	22336 CK	H 2336
340	200	102	570	160	290	700	280	65	35	35	M30	170	SD 538	22238 CK	H 3138
400	240	142	680	190	330	820	320	70	40	40	M36	170	SD 638	22338 CK	H 2338
360	210	108	610	170	300	740	290	65	35	35	M30	180	SD 540	22240 CK	H 3140
420	250	148	710	200	350	860	340	85	42	42	M36	180	SD 640	22340 CK	H 2340
400	240	118	680	190	330	820	320	70	40	40	M36	200	SD 544	22244 CK	H 3144
460	280	155	770	210	360	920	350	85	42	42	M36	200	SD 644	22344 CK	H 2344
440	260	132	740	200	340	880	330	85	42	42	M36	220	SD 548	22248 CK	H 3148
500	300	165	830	230	390	990	380	100	50	50	M42	220	SD 648	22348 CK	H 2348
480	280	140	790	210	370	940	360	85	42	42	M36	240	SD 552	22252 CAK	H 3152
540	325	175	890	250	410	1060	400	100	50	50	M42	240	SD 652	22352 CAK	H 2352
500	300	140	830	230	390	990	380	100	50	50	M42	260	SD 556	22256 CAK	H 3156
580	355	185	930	270	440	1110	430	110	57	57	M48	260	SD 656	22336 CAK	H 2356
540	325	150	890	250	410	1060	400	100	50	50	M42	280	SD 560	22260 CAK	H 3160
580	355	160	930	270	440	1110	430	110	57	57	M48	300	SD 564	22264 CAK	H 3164
① 不利用止推环使轴承在轴承座内固定时，该值减小10mm。

滚动轴承座的技术条件(JB/T8874-2010)

滚动轴承座的技术条件(JB/T 8874—2010)
项目	内容
(1)滚动轴承座材料	应采用HT200灰铸铁或ZG200-ZG400铸钢制造，其力学性能不得低于GB/T 9439（或GB/T 11325）的规定，轴承座也可采用与其性能相同或比其优越的其他材料制造
(2)对滚动轴承座铸件的要求	①铸件上的型砂应清除干净，对浇口、冒口、结疤和夹砂等均应铲除或打磨掉，清理后的毛坯表面应平整、光洁 ②铸件表面不允许有裂纹、气孔、缩孔、渣眼、浇铸不足以及其他能降低轴承座强度和明显损害外观的铸造缺陷存在无损于轴承座强度和外观的微小铸造缺陷，可以不加修整，但缺陷的数量和大小应由订户与制造厂协商确定 ③轴承座铸件在机械加工前应进行时效处理
(3)对滚动轴承座机械加工后的要求	①轴承座加工后的表面不得有砂眼、毛刺和锐边 ②轴承座上盖与底座相配后，其铸造外形不得有明显错位轴承座内孔直径D与其铸造外缘不得有明显偏心。在轴向不得有明显的偏移 ③轴承座中心高H(或h)的极限偏差应符合GB/T 1800.2—2009表22中h13的规定。轴承座内孔直径D的极限偏差应符合GB/T 275—1993表A2、表A4中H8的规定。其他尺寸：孔按H14、轴按h14，其他按JS14执行 ④轴承座内孔直径D和孔肩端面的表面粗糙度应符合GB/T 275—1993中表7的规定轴承座上盖底面与底座的配合面以及底座底面，其表面粗糙度R_a的最大值为6.3μm ⑤轴承座内孔圆柱度及内孔端面垂直度应符合GB/T 275—1993中表6的规定。轴承座内孔轴心线对底面的平行度应符合GB/T 1184—1996表B3中规定的公差等级8级的公差值
