角接触球轴承

常用滚动轴承尺寸及性能参数分页导航

本页导航 广告链接

角接触球轴承

单列角接触球轴承当量载荷计算公式

单列角接触球轴承当量载荷计算公式
接触角	型号	计算项目	单个轴承或串联配置	面对面、背对背配置
15°	7000C型、 7000C/DT型	当量动载荷	当F_a/F_r≤e 时，P_r＝F_r 当F_a/F_r＞e 时，P_r＝0.44F_r+YF_a	7000C/DB型、 7000C/DF型	当F_a/F_r≤e 时，P_r＝F_r+Y₁F_a 当F_a/F_r＞e 时，P_r＝0.72F_r+Y₂F_a
15°	7000C型、 7000C/DT型	当量静载荷	P_0r＝0.5F_r+0.46F_a 当P_0r＜F_r时，取P_0r＝F_r	7000C/DB型、 7000C/DF型	P_0r＝F_r+0.92F_a
25°	7000AC型、 7000AC/DT型	当量动载荷	当F_a/F_r≤0.68 时，P_r＝F_r 当F_a/F_r＞0.68 时， P_r＝0.41F_r+0.87F_a	7000AC/DB型、 7000AC/DF型	当F_a/F_r≤0.68 时，P_r＝F_r+0.92F_a 当F_a/F_r＞0.68 时， P_r＝0.67F_r+1.14F_a
25°	7000AC型、 7000AC/DT型	当量静载荷	P_0r＝0.5F_r+0.38F_a 当P_0r＜F_r时，取P_0r＝F_r	7000AC/DB型、 7000AC/DF型	P_0r＝F_r+0.76F_a
40°	7000B型、 7000B/DT型	当量动载荷	当F_a/F_r≤1.14 时，P_r＝F_r 当F_a/F_r＞1.14 时， P_r＝0.35F_r+0.57F_a	7000B/DB型、 7000B/DF型	当F_a/F_r≤1.14 时，P_r＝F_r+0.55F_a 当F_a/F_r＞1.14 时， P_r＝0.57F_r+0.93F_a
40°	7000B型、 7000B/DT型	当量静载荷	P_0r＝0.5F_r+0.26F_a 当P_0r＜F_r时，取P_0r＝F_r	7000B/DB型、 7000B/DF型	P_0r＝F_r+0.52F_a

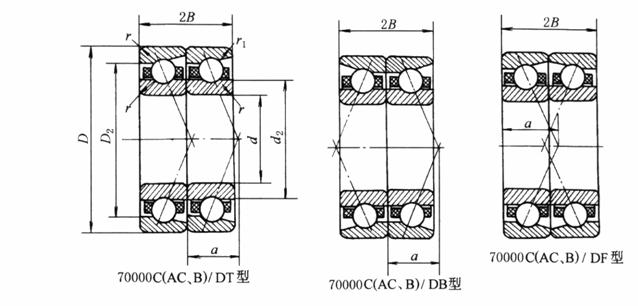

注：两套或两套以上单列角接触球轴承安装在一起作为一个支承整体时，其基本额定动载荷为 i⁰^.7×C_r，基本额定静载荷为 i×C_0r(i为支承整体中单个轴承数，C_r、C_0r为单个轴承数值)。此时的极限转速为单列轴承的60%～80%。

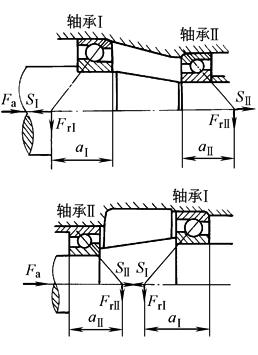

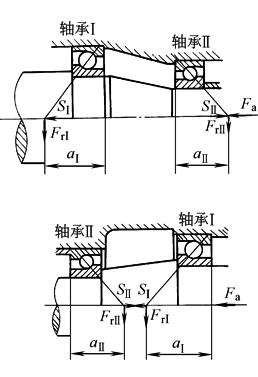

角接触球轴承轴向力和附加轴向力计算公式

角接触球轴承轴向力和附加轴向力计算公式
F_a与S_Ⅱ方向一致	成对安装轴承轴向力	F_a 的方向	条件	轴承Ⅰ轴向力	轴承Ⅱ轴向力
			S_Ⅰ≤S_Ⅱ　F_a≥０ S_Ⅰ＞S_Ⅱ　F_a≥S_Ⅰ－S_Ⅱ	F_a_Ⅰ＝S_Ⅱ＋F_a	F_a_Ⅱ＝S_Ⅱ
			S_Ⅰ＞S_Ⅱ　F_a＜S_Ⅰ－S_Ⅱ	F_a_Ⅰ＝S_Ⅰ	F_a_Ⅱ＝S_Ⅰ－F_a
		F_a与S_Ⅰ 方向一致	S_Ⅰ≥S_Ⅱ　F_a≥０ S_Ⅰ＜S_Ⅱ　F_a≥S_Ⅱ－S_Ⅰ	F_a_Ⅰ＝S_Ⅰ	F_a_Ⅱ＝S_Ⅰ＋F_a
		F_a与S_Ⅰ 方向一致	S_Ⅰ＜S_Ⅱ　F_a＜S_Ⅱ－S_Ⅰ	F_a_Ⅰ＝S_Ⅱ－F_a	F_a_Ⅱ＝S_Ⅱ
	附加轴向力	附加轴向力S为由轴承径向力引起的轴向力，在计算成对使用的单列角接触球轴承的当量动载荷时，应考虑进去
		接触角α＝15°　　　　S＝eF_r，e 为判断系数(见表计算系数)
		接触角α＝25°　　　　S＝0.68F_r
		接触角α＝40°　　　　S＝1.14F_r

单列角接触球轴承(GB/T292-2007)

轴径10～40

单列角接触球轴承(GB/T 292—2007)

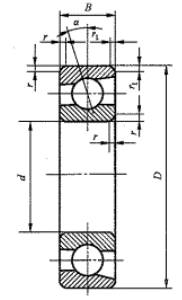

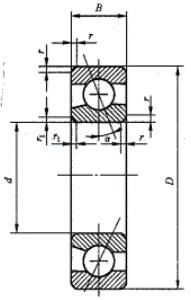

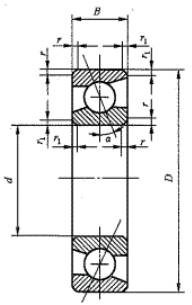

锁口内圈和锁口外圈型锁口外圈型角接触球轴承锁口内圈型角接触球轴承角接触球轴承											符号含义与应用 C—接触角α＝15°的轴承 AC—接触角α＝25°的轴承 B—接触角α＝40°的轴承可同时承受径向、单向轴向载荷，承受纯径向载荷时，必须成对安装。
基本尺寸/mm			基本额定载荷/kN		极限转速/r·min^-1		质量/kg	轴承代号	其他尺寸/mm					安装尺寸/mm
d	D	B	C_r	C_0r	脂	油	W≈	70000 C (AC，B)型	d₂ ≈	D₂ ≈	a	r min	r₁ min	d_a min	D_a max	r_a max
3	10	4						723 C				0.15	0.08
	10	4						723 AC				0.15	0.08
	10	4						B723 C				0.15	0.15
	10	4						B723 AC				0.15	0.15
4	13	5						724 C				0.2	0.1
	13	5						724 AC				0.2	0.1
	13	5						B724 C				0.2	0.2
	13	5						B724 AC				0.2	0.2
5	14	5						705 C				0.2	0.1
	14	5						705 AC				0.2	0.1
	14	5						B705 C				0.2	0.1
	14	5						B705 AC				0.2	0.1
	16	5						725 C				0.3	0.15
	16	5						725 AC				0.3	0.15
	16	5						B725 C				0.3	0.2
	16	5						B725 AC				0.3	0.2
6	17	6						706 C				0.3	0.1
	17	6						706 AC				0.3	0.1
	17	6						B706 C				0.3	0.1
	17	6						B706 AC				0.3	0.1
	19	6						726 C				0.3	0.15
	19	6						726 AC				0.3	0.15
	19	6						B726 C				0.3	0.2
	19	6						B726 AC				0.3	0.2
7	17	5						719/7 C				0.3	0.1
	19	6						707 C				0.3	0.1
	19	6						707 AC				0.3	0.1
	19	6						B707 C				0.3	0.1
	19	6						B707 AC				0.3	0.1
	22	7						727 C				0.3	0.15
	22	7						727 AC				0.3	0.15
	22	7						B727 C				0.3	0.2
	22	7						B727 AC				0.3	0.2
8	19	6						719/8 C				0.3	0.1
	22	7						708 C				0.3	0.1
	22	7						708 AC				0.3	0.1
	22	7						B708 C				0.3	0.1
	22	7						B708 AC				0.3	0.1
	24	8						728 C				0.3	0.15
	24	8						728 AC				0.3	0.15
	24	8						B728 C				0.3	0.2
	24	8						B728 AC				0.3	0.2
9	20	6						719/9 C				0.3	0.1
	24	7						709 C				0.3	0.1
	24	7						709 AC				0.3	0.1
	24	7						B709 C				0.3	0.1
	24	7						B709 AC				0.3	0.1
	26	8						729 C				0.3	0.15
	26	8						729 AC				0.3	0.15
	26	8						B729 C				0.3	0.2
	26	8						B729 AC				0.3	0.2
10	22	6						71900 C				0.3	0.1
	22	6						71900 AC				0.3	0.1
	26	8	4.92	2.25	19000	28000	0.018	7000 C	14.9	21.1	6.4	0.3	0.1	12.4	23.6	0.3
	26	8	4.75	2.12	19000	28000	0.018	7000 AC	14.9	21.1	8.2	0.3	0.1	12.4	23.6	0.3
	26	8						B7000 C				0.3	0.1
	26	8						B7000 AC				0.3	0.1
	30	9	5.82	2.95	18000	26000	0.03	7200 C	17.4	23.6	7.2	0.6	0.15	15	25	0.6
	30	9	5.58	2.82	18000	26000	0.03	7200 AC	17.4	23.6	9.2	0.6	0.15	15	25	0.6
	30	9						7200 B				0.6	0.15
	30	9						B7200 C				0.6	0.3
	30	9						B7200 AC				0.6	0.3
	35	11						7300 C				0.6	0.3
	35	11						7300 AC				0.6	0.3
	35	11						7300 B				0.6	0.3
12	24	6						71901 C				0.3	0.1
	24	6						71901 AC				0.3	0.1
	28	8	5.42	2.65	18000	26000	0.02	7001 C	17.4	23.6	6.7	0.3	0.1	14.4	25.6	0.3
	28	8	5.20	2.55	18000	26000	0.02	7001 AC	17.4	23.6	8.7	0.3	0.1	14.4	25.6	0.3
	28	8						B7001 C				0.3	0.1
	28	8						B7001 AC				0.3	0.1
	32	10	7.35	3.52	17000	24000	0.035	7201 C	18.3	26.1	8	0.6	0.3	17	27	0.6
	32	10	7.10	3.35	17000	24000	0.035	7201 AC	18.3	26.1	10.2	0.6	0.3	17	27	0.6
	32	10						7201 B				0.6	0.3
	32	10						B7201 C				0.6	0.3
	32	10						B7201 AC				0.6	0.3
	37	12						7301 C				1	0.3
	37	12						7301 AC				1	0.3
	37	12						7301 B				1	0.3
15	28	7						71902 C				0.3	0.1
	28	7						71902 AC				0.3	0.1
	32	9	6.25	3.42	17000	24000	0.028	7002 C	20.4	26.6	7.6	0.3	0.1	17.4	29.6	0.3
	32	9	5.95	3.25	17000	24000	0.028	7002 AC	20.4	26.6	10	0.3	0.1	17.4	29.6	0.3
	32	9						B7002 C				0.3	0.1
	32	9						B7002 AC				0.3	0.1
	35	11	8.68	4.62	16000	22000	0.043	7202 C	21.6	29.4	8.9	0.6	0.3	20	30	0.6
	35	11	8.35	4.40	16000	22000	0.043	7202 AC	21.6	29.4	11.4	0.6	0.3	20	30	0.6
	35	11						7202 B				0.6	0.3
	35	11						B7202 C				0.6	0.3
	35	11						B7202 AC				0.6	0.3
	42	13						7302 C				1	0.3
	42	13						7302 AC				1	0.3
	42	13						7302 B				1	0.3
17	30	7						71903 C				0.3	0.1
	30	7						71903 AC				0.3	0.1
	35	10	6.60	3.85	16000	22000	0.036	7003 C	22.9	29.1	8.5	0.3	0.1	19.4	32.6	0.3
	35	10	6.30	3.68	16000	22000	0.036	7003 AC	22.9	29.1	11.1	0.3	0.1	19.4	32.6	0.3
	35	10						B7003 C				0.3	0.1
	35	10						B7003 AC				0.3	0.1
	40	12	10.8	5.95	15000	20000	0.062	7203 C	24.6	33.4	9.9	0.6	0.3	22	35	0.6
	40	12	10.5	5.65	15000	20000	0.062	7203 AC	24.6	33.4	12.8	0.6	0.3	22	35	0.6
	40	12						7203 B				0.6	0.6
	40	12						B7203 C				0.6	0.3
	40	12						B7203 AC				0.6	0.3
	47	14						7303 C				1	0.3
	47	14						7303 AC				1	0.3
	47	14						7303 B				1	0.3
20	37	9						71904 C				0.3	0.15
	37	9						71904 AC				0.3	0.15
	42	12	10.5	6.08	14000	19000	0.064	7004 C	26.9	35.1	10.2	0.6	0.3	25	37	0.6
	42	12	10.0	5.78	14000	19000	0.064	7004 AC	26.9	35.1	13.2	0.6	0.3	25	37	0.6
	42	12						B7004 C				0.6	0.3
	42	12						B7004 AC				0.6	0.3
	47	14	14.5	8.22	13000	18000	0.1	7204 C	29.3	39.7	11.5	1	0.3	26	41	1
	47	14	14.0	7.82	13000	18000	0.1	7204 AC	29.3	39.7	14.9	1	0.3	26	41	1
	47	14	14.0	7.85	13000	18000	0.11	7204 B	30.5	37	21.1	1	0.6	26	41	1
	47	14						B7204 C				1	0.3
	47	14						B7204 AC				1	0.3
	52	15						7304 C				1.1	0.6
	52	15						7304 AC				1.1	0.6
	52	15						7304 B				1.1	0.6
25	37	7						71805 C				0.3	0.15
	42	9						71905 C				0.3	0.15
	42	9						71905 AC				0.3	0.15
	47	12	11.5	7.45	12000	17000	0.074	7005 C	31.9	40.1	10.8	0.6	0.3	30	42	0.6
	47	12	11.2	7.08	12000	17000	0.074	7005 AC	31.9	40.1	14.4	0.6	0.3	30	42	0.6
	47	12						B7005 C				0.6	0.3
	47	12						B7005 AC				0.6	0.3
	52	15	16.5	10.5	11000	16000	0.12	7205 C	33.8	44.2	12.7	1	0.3	31	46	1
	52	15	15.8	9.88	11000	16000	0.12	7205 AC	33.8	44.2	16.4	1	0.3	31	46	1
	52	15	15.8	9.45	9500	14000	0.13	7205 B	35.4	42.1	23.7	1	0.6	31	46	1
	52	15						7205 C				1	0.3
	52	15						7205 AC				1	0.3
	62	17						7305 C				1.1	0.6
	62	17						7305 AC				1.1	0.6
	62	17	26.2	15.2	8500	12000	0.3	7305 B	39.2	48.4	26.8	1.1	0.6	32	55	1
30	42	7						71806 C				0.3	0.15
	47	9						71906 C				0.3	0.15
	47	9						71906 AC				0.3	0.15
	55	13	15.2	10.2	9500	14000	0.11	7006 C	38.4	47.7	12.2	1	0.3	36	49	1
	55	13	14.5	9.85	9500	14000	0.11	7006 AC	38.4	47.7	16.4	1	0.3	36	49	1
	55	13						B7006 C				1	0.3
	55	13						B7006 AC				1	0.3
	62	16	23.0	15.0	9000	13000	0.19	7206 C	40.8	52.2	14.2	1	0.3	36	56	1
	62	16	22.0	14.2	9000	13000	0.19	7206 AC	40.8	52.2	18.7	1	0.3	36	56	1
	62	16	20.5	13.8	8500	12000	0.21	7206 B	42.8	50.1	27.4	1	0.6	36	56	1
	62	16						B7206 C				1	0.3
	62	16						B7206 AC				1	0.3
	72	19						7306 C				1.1	0.6
	72	19						7306 AC				1.1	0.6
	72	19	31.0	19.2	7500	10000	0.37	7306 B	46.5	56.2	31.1	1.1	0.6	37	65	1
35	47	7						71807 C				0.3	0.15
	55	10						71907 C				0.6	0.15
	55	10						71907 AC				0.6	0.15
	62	14	19.5	14.2	8500	12000	0.15	7007 C	43.3	53.7	13.5	1	0.3	41	56	1
	62	14	18.5	13.5	8500	12000	0.15	7007 AC	43.3	53.7	18.3	1	0.3	41	56	1
	62	14						B7007 C				1	0.3
	62	14						B7007 AC				1	0.3
	72	17	30.5	20.0	8000	11000	0.28	7207 C	46.8	60.2	15.7	1.1	0.6	42	65	1
	72	17	29.0	19.2	8000	11000	0.28	7207 AC	46.8	60.2	21	1.1	0.6	42	65	1
	72	17	27.0	18.8	7500	10000	0.3	7207 B	49.5	58.1	30.9	1.1	0.6	42	65	1
	72	17						B7207 C				1.1	0.6
	72	17						B7207 AC				1.1	0.6
	80	21						7307 C				1.5	0.6
	80	21						7307 AC				1.5	0.6
	80	21	38.2	24.5	7000	9500	0.51	7307 B	52.4	63.4	34.6	1.5	1	44	71	1.5
40	52	7						71808 C				0.3	0.15
	62	12						71908 C				0.6	0.15
	62	12						71908 AC				0.6	0.15
	68	15	20.0	15.2	8000	11000	0.18	7008 C	48.8	59.2	14.7	1	0.3	46	62	1
	68	15	19.0	14.5	8000	11000	0.18	7008 AC	48.8	59.2	20.1	1	0.3	46	62	1
	68	15						B7008 C				1	0.3
	68	15						B7008 AC				1	0.3
	80	18	36.8	25.8	7500	10000	0.37	7208 C	52.8	67.2	17	1.1	0.6	47	73	1
	80	18	35.2	24.5	7500	10000	0.37	7208 AC	52.8	67.2	23	1.1	0.6	47	73	1
	80	18	32.5	23.5	6700	9000	0.39	7208 B	56.4	65.7	34.5	1.1	0.6	47	73	1
	80	18						B7208 C				1.1	0.6
	80	18						B7208 AC				1.1	0.6
	90	23						7308 C				1.5	0.6
	90	23						7308 AC				1.5	0.6
	90	23	46.2	30.5	6300	8500	0.67	7308 B	59.3	71.5	38.8	1.5	1	49	81	1.5
	110	27	67.0	47.5	6000	8000	1.4	7408 B	64.6	85.4	38.7	2	1	50	100	2

轴径45～85

单列角接触球轴承(GB/T 292—2007)
锁口内圈和锁口外圈型锁口外圈型角接触球轴承锁口内圈型角接触球轴承角接触球轴承符号含义与应用 C—接触角α＝15°的轴承 AC—接触角α＝25°的轴承 B—接触角α＝40°的轴承可同时承受径向、单向轴向载荷，承受纯径向载荷时，必须成对安装。
基本尺寸/mm			基本额定载荷/kN		极限转速/r·min^-1		质量/kg	轴承代号	其他尺寸/mm					安装尺寸/mm
d	D	B	C_r	C_0r	脂	油	W≈	70000 C (AC，B)型	d₂ ≈	D₂ ≈	a	r min	r₁ min	d_a min	D_a max	r_a max
45	58	7						71809 C				0.3	0.15
	68	12						71909 C				0.6	0.15
	68	12						71909 AC				0.6	0.15
	75	16	25.8	20.5	7500	10000	0.23	7009 C	54.2	65.9	16	1	0.3	51	69	1
	75	16	25.8	19.5	7500	10000	0.23	7009 AC	54.2	65.9	21.9	1	0.3	51	69	1
	75	16						B7009 C				1	0.3
	75	16						B7009 AC				1	0.3
	85	19	38.5	28.5	6700	9000	0.41	7209 C	58.8	73.2	18.2	1.1	0.6	52	78	1
	85	19	36.8	27.2	6700	9000	0.41	7209 AC	58.8	73.2	24.7	1.1	0.6	52	78	1
	85	19	36.0	26.2	6300	8500	0.44	7209 B	60.5	70.2	36.8	1.1	0.6	52	78	1
	85	19						B7209 C				1.1	0.6
	85	19						B7209 AC				1.1	0.6
	100	25						7309 C				1.5	0.6
	100	25						7309 AC				1.5	0.6
	100	25	59.5	39.8	6000	8000	0.9	7309 B	66	80	42.0	1.5	1	54	91	1.5
50	65	7						71810 C				0.3	0.15
	72	12						71910 C				0.6	0.15
	72	12						71910 AC				0.6	0.15
	80	16	26.5	22.0	6700	9000	0.25	7010 C	59.2	70.9	16.7	1	0.3	56	74	1
	80	16	25.2	21.0	6700	9000	0.25	7010 AC	59.2	70.9	23.2	1	0.3	56	74	1
	80	16						B7010 C				1	0.3
	80	16						B7010 AC				1	0.3
	90	20	42.8	32.0	6300	8500	0.46	7210 C	62.4	77.7	19.4	1.1	0.6	57	83	1
	90	20	40.8	30.5	6300	8500	0.46	7210 AC	62.4	77.7	26.3	1.1	0.6	57	83	1
	90	20	37.5	29.0	5600	7500	0.49	7210 B	65.5	75.2	39.4	1.1	0.6	57	83	1
	90	20						B7210 C				1.1	0.6
	90	20						B7210 AC				1.1	0.6
	110	27						7310 C				2	1
	110	27						7310 AC				2	1
	110	27	68.2	48.0	5000	6700	1.15	7310 B	74.2	88.8	47.5	2	1	60	100	2
	130	31	95.2	64.2	5000	6700	2.08	7410 B	77.6	102.4	46.2	2.1	1.1	62	118	2.1
55	72	9						71811 C				0.3	0.15
	80	13						71911 C				1	0.3
	80	13						71911 AC				1	0.3
	90	18	37.2	30.5	6000	8000	0.38	7011 C	65.4	79.7	18.7	1.1	0.6	62	83	1
	90	18	35.2	29.2	6000	8000	0.38	7011 AC	65.4	79.7	25.9	1.1	0.6	62	83	1
	90	18						B7011 C				1.1	0.6
	90	18						B7011 AC				1.1	0.6
	100	21	52.8	40.5	5600	7500	0.61	7211 C	68.9	86.1	20.9	1.5	0.6	64	91	1.5
	100	21	50.5	38.5	5600	7500	0.61	7211 AC	68.9	86.1	28.6	1.5	0.6	64	91	1.5
	100	21	46.2	36.0	5300	7000	0.65	7211 B	72.4	83.4	43	1.5	1	64	91	1.5
	100	21						B7211 C				1.5	0.6
	100	21						B7211 AC				1.5	0.6
	120	29						7311 C				2	1
	120	29						7311 AC				2	1
	120	29	78.8	56.5	4500	6000	1.45	7311 B	80.5	96.3	51.4	2	1	65	110	2
60	78	10						71812 C				0.3	0.15
	85	13						71912 C				1	0.3
	85	13						71912 AC				1	0.3
	95	18	38.2	32.8	5600	7500	0.4	7012 C	71.4	85.7	19.4	1.1	0.6	67	88	1
	95	18	36.2	31.5	5600	7500	0.4	7012 AC	71.4	85.7	27.1	1.1	0.6	67	88	1
	95	18						B7012 C				1.1	0.6
	95	18						B7012 AC				1.1	0.6
	110	22	61.0	48.5	5300	7000	0.8	7212 C	76	94.1	22.4	1.5	0.6	69	101	1.5
	110	22	58.2	46.2	5300	7000	0.8	7212 AC	76	94.1	30.8	1.5	0.6	69	101	1.5
	110	22	56.0	44.5	4800	6300	0.84	7212 B	79.3	91.5	46.7	1.5	1	69	101	1.5
	110	22						B7212 C				1.5	0.6
	110	22						B7212 AC				1.5	0.6
	130	31						7312 C				2.1	1.1
	130	31						7312 AC				2.1	1.1
	130	31	90.0	66.3	4300	5600	1.85	7312 B	87.1	104.2	55.4	2.1	1.1	72	118	2.1
	150	35	118	85.5	4300	5600	3.56	7412 B	91.4	118.6	55.7	2.1	1.1	72	138	2.1
65	85	10						71813 C				0.6	0.15
	90	13						71913 C				1	0.3
	90	13						71913 AC				1	0.3
	100	18	40.0	35.5	5300	7000	0.43	7013 C	75.3	89.8	20.1	1.1	0.6	72	93	1
	100	18	38.0	33.8	5300	7000	0.43	7013 AC	75.3	89.8	28.2	1.1	0.6	72	93	1
	100	18						B7013 AC				1.1	0.6
	120	23	69.8	55.2	4800	6300	1	7213 C	82.5	102.5	24.2	1.5	0.6	74	111	1.5
	120	23	66.5	52.5	4800	6300	1	7213 AC	82.5	102.5	33.5	1.5	0.6	74	111	1.5
	120	23	62.5	53.2	4300	5600	1.05	7213 B	88.4	101.2	51.1	1.5	1	74	111	1.5
	120	23						B7213 C				1.5	0.6
	120	23						B7213 AC				1.5	0.6
	140	33						7313 C				2.1	1.1
	140	33						7313 AC				2.1	1.1
	140	33	102	77.8	4000	5300	2.25	7313 B	93.9	112.4	59.5	2.1	1.1	77	128	2.1
70	90	10						71814 C				0.6	0.15
	100	16						71914 C				1	0.3
	100	16						71914 AC				1	0.3
	110	20	48.2	43.5	5000	6700	0.6	7014 C	82	98	22.1	1.1	0.6	77	103	1
	110	20	45.8	41.5	5000	6700	0.6	7014 AC	82	98	30.9	1.1	0.6	77	103	1
	110	20						B7014 AC				1.1	0.6
	125	24	70.2	60.0	4500	6700	1.1	7214 C	89	109	25.3	1.5	0.6	79	116	1.5
	125	24	69.2	57.5	4500	6700	1.1	7214 AC	89	109	35.1	1.5	0.6	79	116	1.5
	125	24	70.2	57.2	4300	5600	1.15	7214 B	91.1	104.9	52.9	1.5	1	79	116	1.5
	125	24						B7214 C				1.5	0.6
	125	24						B7214 AC				1.5	0.6
	150	35						7314 C				2.1	1.1
	150	35						7314 AC				2.1	1.1
	150	35	115	87.2	3600	4800	2.75	7314 B	100.9	120.5	63.7	2.1	1.1	82	138	2.1
75	95	10						71815 C				0.6	0.15
	105	16						71915 C				1	0.3
	105	16						71915 AC				1	0.3
	115	20	49.5	46.5	4800	6300	0.63	7015 C	88	104	22.7	1.1	0.6	82	108	1
	115	20	46.8	44.2	4800	6300	0.63	7015 AC	88	104	32.2	1.1	0.6	82	108	1
	115	20						B7015 AC				1.1	0.6
	130	25	79.2	65.8	4300	5600	1.2	7215 C	94	115	26.4	1.5	0.6	84	121	1.5
	130	25	75.2	63.0	4300	5600	1.2	7215 AC	94	115	36.6	1.5	0.6	84	121	1.5
	130	25	72.8	62.0	4000	5300	1.3	7215 B	96.1	109.9	55.5	1.5	1	84	121	1.5
	130	25						B7215 C				1.5	0.6
	130	25						B7215 AC				1.5	0.6
	160	37						7315 C				2.1	1.1
	160	37						7315 AC				2.1	1.1
	160	37	125	98.5	3400	4500	3.3	7315 B	107.9	128.6	68.4	2.1	1.1	87	148	2.1
80	100	10						71816 C				0.6	0.15
	110	16						71916 C				1	0.3
	110	16						71916 AC				1	0.3
	125	22	58.5	55.8	4500	6000	0.85	7016 C	95.2	112.8	24.7	1.1	0.6	87	118	1
	125	22	55.5	53.2	4500	6000	0.85	7016 AC	95.2	112.8	34.9	1.1	0.6	87	118	1
	125	22						B7016 AC				1.1	0.6
	140	26	89.5	78.2	4000	5300	1.45	7216 C	100	122	27.7	2	1	90	130	2
	140	26	85.0	74.5	4000	5300	1.45	7216 AC	100	122	38.9	2	1	90	130	2
	140	26	80.2	69.5	3600	4800	1.55	7216 B	103.2	117.8	59.2	2	1	90	130	2
	140	26						B7216 C				2	1
	140	26						B7216 AC				2	1
	170	39						7316 C				2.1	1.1
	170	39						7316 AC				2.1	1.1
	170	39	135	110	3600	4800	3.9	7316 B	114.8	136.8	71.9	2.1	1.1	92	158	2.1
85	110	13						71817 C				1	0.3
	120	18						71917 C				1.1	0.6
	120	18						71917 AC				1.1	0.6
	130	22	62.5	60.2	4300	5600	0.89	7017 C	99.4	117.6	25.4	1.1	0.6	92	123	1
	130	22	59.2	57.2	4300	5600	0.89	7017 AC	99.4	117.6	36.1	1.1	0.6	92	123	1
	130	22						B7017 AC				1.1	0.6
	150	28	99.8	85.0	3800	5000	1.8	7217 C	107.1	131	29.9	2	1	95	140	2
	150	28	94.8	81.5	3800	5000	1.8	7217 AC	107.1	131	41.6	2	1	95	140	2
	150	28	93.0	81.5	3400	4500	1.95	7217 B	110.1	126	63.6	2	1	95	140	2
	150	28						B7217 C				2	1
	150	28						B7217 AC				2	1
	180	41						7317 C				3	1.1
	180	41						7317 AC				3	1.1
	180	41	148	122	3000	4000	4.6	7317 B	121.2	145.6	76.1	3	1.1	99	166	2.5

轴径90～220

单列角接触球轴承(GB/T 292—2007)
锁口内圈和锁口外圈型锁口外圈型角接触球轴承锁口内圈型角接触球轴承角接触球轴承										符号含义与应用 C—接触角α＝15°的轴承 AC—接触角α＝25°的轴承 B—接触角α＝40°的轴承可同时承受径向、单向轴向载荷，承受纯径向载荷时，必须成对安装。
基本尺寸/mm			基本额定载荷/kN		极限转速/r·min^-1		质量/kg	轴承代号	其他尺寸/mm					安装尺寸/mm
d	D	B	C_r	C_0r	脂	油	W≈	70000 C (AC，B)型	d₂ ≈	D₂ ≈	a	r min	r₁ min	d_a min	D_a max	r_a max
90	115	13						71818 C				1	0.3
	130	18						71918 C				1.1	0.6
	130	18						71918 AC				1.1	0.6
	140	24	71.5	69.8	4000	5300	1.15	7018 C	107.2	126.8	27.4	1.5	0.6	99	131	1.5
	140	24	67.5	66.5	4000	5300	1.15	7018 AC	107.2	126.8	38.8	1.5	0.6	99	131	1.5
	140	24						B7018 AC				1.5	0.6
	160	30	122	105	3600	4800	2.25	7218 C	111.7	138.4	31.7	2	1	100	150	2
	160	30	118	100	3600	4800	2.25	7218 AC	111.7	138.4	44.2	2	1	100	150	2
	160	30	105	94.5	3200	4300	2.4	7218 B	118.1	135.2	67.9	2	1	100	150	2
	160	30						B7218 C				2	1
	160	30						B7218 AC				2	1
	190	43						7318 C				3	1.1
	190	43						7318 AC				3	1.1
	190	43	158	138	2800	3800	5.4	7318 B	128.6	153.2	80.2	3	1.1	104	176	2.5
95	120	13						71819 C				1	0.3
	130	18						71919 C				1.1	0.6
	130	18						71919 AC				1.1	0.6
	145	24	73.5	73.2	3800	5000	1.2	7019 C	110.2	129.8	28.1	1.5	0.6	104	136	1.5
	145	24	69.5	69.8	3800	5000	1.2	7019 AC	110.2	129.8	40	1.5	0.6	104	136	1.5
	145	24						B7019 AC				1.5	0.6
	170	32	135	115	3400	4500	2.7	7219 C	118.1	147	33.8	2.1	1.1	107	158	2.1
	170	32	128	108	3400	4500	2.7	7219 AC	118.1	147	46.9	2.1	1.1	107	158	2.1
	170	32	120	108	3000	4000	2.9	7219 B	126.1	144.4	72.5	2.1	1.1	107	158	2.1
	170	32						B7219 C				2.1	1.1
	170	32						B7219 AC				2.1	1.1
	200	45						7319 C				3	1.1
	200	45						7319 AC				3	1.1
	200	45	172	155	2800	3800	6.25	7319 B	135.4	161.5	84.4	3	1.1	109	186	2.5
100	125	13						71820 C				1	0.3
	140	20						71920 C				1.1	0.6
	140	20						71920 AC				1.1	0.6
	150	24	79.2	78.5	3800	5000	1.25	7020 C	114.6	135.4	28.7	1.5	0.6	109	141	1.5
	150	24	75	74.8	3800	5000	1.25	7020 AC	114.6	135.4	41.2	1.5	0.6	109	141	1.5
	150	24						B7020 AC				1.5	0.6
	180	34	148	128	3200	4300	3.25	7220 C	124.8	155.3	35.8	2.1	1.1	112	168	2.1
	180	34	142	122	3200	4300	3.25	7220 AC	124.8	155.3	49.7	2.1	1.1	112	168	2.1
	180	34	130	115	2600	3600	3.45	7220 B	130.9	150.5	75.7	2.1	1.1	112	168	2.1
	180	34						B7220 C				2.1	1.1
	180	34						B7220 AC				2.1	1.1
	215	47						7320 C				3	1.1
	215	47						7320 AC				3	1.1
	215	47	188	180	2400	3400	7.75	7320 B	144.5	172.5	89.6	3	1.1	114	201	2.5
105	130	13						71821 C				1	0.3
	145	20						71921 C				1.1	0.6
	145	20						71921 AC				1.1	0.6
	160	26	88.5	88.8	3600	4800	1.6	7021 C	121.5	143.6	30.8	2	1	115	150	2
	160	26	83.8	84.2	3600	4800	1.6	7021 AC	121.5	143.6	43.9	2	1	115	150	2
	160	26						B7021 AC				2	1
	190	36	162	145	3000	4000	3.85	7221 C	131.3	163.8	37.8	2.1	1.1	117	178	2.1
	190	36	155	138	3000	4000	3.85	7221 AC	131.3	163.8	52.4	2.1	1.1	117	178	2.1
	190	36	142	130	2600	3600	4.1	7221 B	137.5	159	79.9	2.1	1.1	117	178	2.1
	190	36						B7221 C				2.1	1.1
	190	36						B7221 AC				2.1	1.1
	225	49						7321 C				3	1.1
	225	49						7321 AC				3	1.1
	225	49	202	195	2200	3200	8.8	7321 B	151.4	180.7	93.7	3	1.1	119	211	2.5
110	140	16						71822 C				1	0.3
	150	20						71922 C				1.1	0.6
	150	20						71922 AC				1.1	0.6
	170	28	100	102	3600	4800	1.95	7022 C	129.1	152.9	32.8	2	1	120	160	2
	170	28	95.5	97.2	3600	4800	1.95	7022 AC	129.1	152.9	46.7	2	1	120	160	2
	170	28						B7022 AC				2	1
	200	38	175	162	2800	3800	4.55	7222 C	138.9	173.2	39.8	2.1	1.1	122	188	2.1
	200	38	168	155	2800	3800	4.55	7222 AC	138.9	173.2	55.2	2.1	1.1	122	188	2.1
	200	38	155	145	2400	3400	4.8	7222 B	144.8	166.8	84	2.1	1.1	122	188	2.1
	200	38						B7222 C				2.1	1.1
	200	38						B7222 AC				2.1	1.1
	240	50						7322 C				3	1.1
	240	50						7322 AC				3	1.1
	240	50	225	225	2000	3000	10.5	7322 B	160.3	192	98.4	3	1.1	124	226	2.5
120	150	16						71824 C				1	0.3
	165	22						71924 C				1.1	0.6
	165	22						71924 AC				1.1	0.6
	180	28	108	110	2800	3800	2.1	7024 C	137.7	162.4	34.1	2	1	130	170	2
	180	28	102	105	2800	3800	2.1	7024 AC	137.7	162.4	48.9	2	1	130	170	2
	180	28						B7024 AC				2	1
	215	40	188	180	2400	3400	5.4	7224 C	149.4	185.7	42.4	2.1	1.1	132	203	2.1
	215	40	180	172	2400	3400	5.4	7224 AC	149.4	185.7	59.1	2.1	1.1	132	203	2.1
	215	40						7224 B				2.1	1.1
	215	40						B7224 C				2.1	1.1
	215	40						B7224 AC				2.1	1.1
	260	55						7324 C				3	1.1
	260	55						7324 AC				3	1.1
	260	55						7324 B				3	1.1
130	165	18						71826 C				1.1	0.6
	180	24						71926 C				1.5	0.6
	180	24						71926 AC				1.5	0.6
	200	33	128	135	2600	3600	3.2	7026 C	151.4	178.7	38.6	2	1	140	190	2
	200	33	122	128	2600	3200	3.2	7026 AC	151.4	178.7	54.9	2	1	140	190	2
	230	40	205	210	2200	3200	6.25	7226 C	162.9	199.3	44.3	3	1.1	144	216	2.5
	230	40	195	200	2200	3200	6.25	7226 AC	162.9	199.3	62.2	3	1.1	144	216	2.5
	230	40						7226 B				3	1.1
	280	58						7326 C				4	1.5
	280	58						7326 AC				4	1.5
	280	58						7326 B				4	1.5
140	175	18						71828 C				1.1	0.6
	190	24						71928 C				1.5	0.6
	190	24						71928 AC				1.5	0.6
	210	33	140	145	2400	3400	3.62	7028 C	162	188	40	2	1	150	200	2
	210	33	140	150	2200	3200	3.62	7028 AC	162	188	59.2	2	1	150	200	2
	250	42	230	245	1900	2800	9.36	7228 C	—	—	41.7	3	1.1	154	236	2.5
	250	42	230	235	1900	2800	9.24	7228 AC	—	—	68.6	3	1.1	154	236	2.5
	250	42						7228 B				3	1.1
	300	62						7328 C				4	1.5
	300	62						7328 AC				4	1.5
	300	62	288	315	1700	2400	22.44	7328 B	—	—	111	4	1.5	158	282	3
150	190	20						71830 C				1.1	0.6
	210	28						71930 C				2	1
	210	28						71930 AC				2	1
	225	35	160	155	2200	3200	4.83	7030 C	174	201	43	2.1	1.1	162	213	2.1
	225	35	152	168	2000	3000	4.83	7030 AC	174	201	63.2	2.1	1.1	162	213	2.1
	270	45						7230 C				3	1.1
	270	45						7230 AC				3	1.1
	270	45						7230 B				3	1.1
	320	65						7330 C				4	1.5
	320	65						7330 AC				4	1.5
	320	65						7330 B				4	1.5
160	200	20						71832 C				1.1	0.6
	220	28						71932 C				2	1
	220	28						71932 AC				2	1
	290	48	262	298	1700	2400	14.5	7232 C	—	—	47.9	3	1.1	174	276	2.5
	290	48	248	278	1700	2400	14.5	7232 AC	—	—	78.9	3	1.1	174	276	2.5
	340	62						7332 C				4	1.5
	340	62						7332 AC				4	1.5
	340	62						7332 B				4	1.5
170	215	22						71834				1.1	0.6
	230	28						71934 C				2	1
	230	28						71934 AC				2	1
	260	42						7034 C				2.1	1.1
	260	42	192	222	1800	2600	8.25	7034 AC	—	—	73.4	2.1	1.1	182	248	2.1
	310	52	322	390	1600	2200	19.2	7234 C	—	—	51.5	4	1.5	188	292	3
	310	52	305	368	1600	2200	17.2	7234 AC	—	—	84.5	4	1.5	188	292	3
	310	52						7234 B				4	1.5
	360	72						7334 C				4	1.5
	360	72						7334 AC				4	1.5
	360	72						7334 B				4	1.5
180	250	33						71936 C				2	1
	250	33						71936 AC				2	1
	280	46						7036 C				2.1	1.1
	280	46						7036 AC				2.1	1.1
	320	52	335	415	1500	2000	18.1	7236 C	—	—	52.6	4	1.5	198	302	3
	320	52	315	388	1500	2000	18.1	7236 AC	—	—	87	4	1.5	198	302	3
	320	52						7236 B				4	1.5
	380	75						7336 C				4	1.5
	380	75						7336 AC				4	1.5
	380	75						7336 B				4	1.5
190	260	33						71938 C				2	1
	260	33						71938 AC				2	1
	290	46						7038 C				2.1	1.1
	290	46	215	262	1600	2200	10.7	7038 AC	—	—	81.5	2.1	1.1	202	278	2.1
	340	55						7238 C				4	1.5
	340	55						7238 AC				4	1.5
	340	55						7238 B				4	1.5
	400	78						7338 C				5	2
	400	78						7338 AC				5	2
	400	78						7338 B				5	2
200	280	38						71940 C				2	1
	280	38						71940 AC				2	1
	310	51						7040 C				2.1	1.1
	310	51	252	325	1500	2000	14.04	7040 AC	—	—	87.7	2.1	1.1	212	298	2.1
	360	58	360	475	1300	1800	25.2	7240 C	—	—	58.8	4	1.5	218	342	3
	360	58	345	448	1300	1800	25.2	7240 AC	—	—	97.3	4	1.5	218	342	3
	360	58						7240 B				4	1.5
	420	80						7340 C				5	2
	420	80						7340 AC				5	2
	420	80						7340 B				5	2
220	300	38						71944 C				2	1
	300	38						71944 AC				2	1
	340	56						7044 C				3	1.1
	340	56						7044 AC				3	1.1
	400	65						7244 C				4	1.5
	400	65	358	482	1100	1600	38.5	7244 AC	—	—	108.1	4	1.5	238	382	3

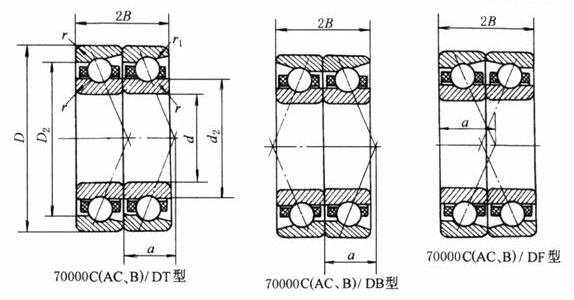

成对安装角接触球轴承(GB/T292-2007仅供参考，新标准中已删除)

轴径10～45

成对安装角接触球轴承　 (GB/T 292—2007)

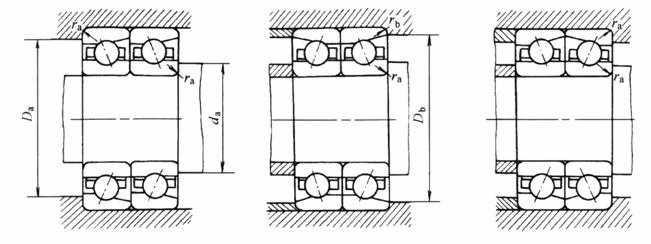

符合含义与应用 DT—成对串联安装 DB—成对背对背安装 DF—成对面对面安装							能承以径向载荷为主的径向、轴向联合载荷，也可承受纯径向载荷。串联配置只能承受单一方向的轴向载荷，其他两种配置可承受任一方向的轴向载荷。生产厂按一定的预紧载荷要求，选配组合成对提供用户，用户安装紧固后，套圈和钢球处于预紧状态，提高了组合轴承的刚性。DB的刚性和承受倾覆力矩性能好，DF的刚性和承受倾覆力矩性能不如DB。
基本尺寸 /mm			基本额定载荷/kN		极限转速 /r·min^-¹		重量 /kg	轴承代号			其他尺寸/mm					安装尺寸/mm
d	D	2B	C_r	C_0r	脂	油	W≈	串联 70000 C (AC，B) /DT型	背对背 70000 C (AC，B) /DB型	面对面 70000 C (AC，B) /DF型	d₂ ≈	D₂ ≈	a	r min	r₁ min	d_a min	D_a max	D_b max	r_a max	r_b max
10	26	16	7.98	4.50	14000	20000	0.036	7000 C/DT	7000 C/DB	7000 C/DF	14.9	21.1	6.4	0.3	0.15	12.4	23.6	24.8	0.3	0.15
	26	16	7.68	4.25	14000	20000	0.036	7000 AC/DT	7000 AC/DB	7000 AC/DF	14.9	21.1	8.2	0.3	0.15	12.4	23.6	24.8	0.3	0.15
	30	18	9.42	5.90	13000	18000	0.06	7200 C/DT	7200 C/DB	7200 C/DF	17.4	23.6	7.2	0.6	0.15	15	25	28.8	0.6	0.15
	30	18	9.02	5.65	13000	18000	0.06	7200 AC/DT	7200 AC/DB	7200 AC/DF	17.4	23.6	9.2	0.6	0.15	15	25	28.8	0.6	0.15

12	28	16	8.78	5.30	13000	18000	0.04	7001 C/DT	7001 C/DB	7001 C/DF	17.4	23.6	6.7	0.3	0.15	14.4	25.6	26.8	0.3	0.15
	28	16	8.42	5.20	13000	18000	0.04	7001 AC/DT	7001 AC/DB	7001 AC/DF	17.4	23.6	8.7	0.3	0.15	14.4	25.6	26.8	0.3	0.15
	32	20	11.8	7.05	12000	17000	0.07	7201 C/DT	7201 C/DB	7201 C/DF	18.3	26.1	8	0.6	0.15	17	27	30.8	0.6	0.15
	32	20	11.5	6.70	12000	17000	0.07	7201 AC/DT	7201 AC/DB	7201 AC/DF	18.3	26.1	10.2	0.6	0.15	17	27	30.8	0.6	0.15

15	32	18	10.0	6.85	12000	17000	0.056	7002 C/DT	7002 C/DB	7002 C/DF	20.4	26.6	7.6	0.3	0.15	17.4	29.6	30.8	0.3	0.15
	32	18	9.65	6.50	12000	17000	0.056	7002 AC/DT	7002 AC/DB	7002 AC/DF	20.4	26.6	10	0.3	0.15	17.4	29.6	30.8	0.3	0.15
	35	22	14.0	9.25	11000	15000	0.086	7202 C/DT	7202 C/DB	7202 C/DF	21.6	29.4	8.9	0.6	0.15	20	30	33.8	0.6	0.15
	35	22	13.5	8.80	11000	15000	0.086	7202 AC/DT	7202 AC/DB	7202 AC/DF	21.6	29.4	11.4	0.6	0.15	20	30	33.8	0.6	0.15

17	35	20	10.8	7.70	11000	15000	0.072	7003 C/DT	7003 C/DB	7003 C/DF	22.9	29.1	8.5	0.3	0.15	19.4	32.6	33.8	0.3	0.15
	35	20	10.2	7.35	11000	15000	0.072	7003 AC/DT	7003 AC/DB	7003 AC/DF	22.9	29.1	11.1	0.3	0.15	19.4	32.6	33.8	0.3	0.15
	40	24	17.5	11.8	10000	14000	0.124	7203 C/DT	7203 C/DB	7203 C/DF	24.8	33.4	9.9	0.6	0.3	22	35	37.6	0.6	0.3
	40	24	17.0	11.5	10000	14000	0.124	7203 AC/DT	7203 AC/DB	7203 AC/DF	24.8	33.4	12.9	0.6	0.3	22	35	37.6	0.6	0.3

20	42	24	17.0	12.2	9500	13000	0.128	7004 C/DT	7004 C/DB	7004 C/DF	26.9	35.1	10.2	0.6	0.15	25	37	40.8	0.6	0.15
	42	24	16.2	11.5	9500	13000	0.128	7004 AC/DT	7004 AC/DB	7004 AC/DF	26.9	35.1	13.2	0.6	0.15	25	37	40.8	0.6	0.15
	47	28	23.8	16.5	9500	13000	0.2	7204 C/DT	7204 C/DB	7204 C/DF	29.3	39.7	11.5	1	0.3	26	41	44.6	1	0.3
	47	28	22.8	15.5	9500	13000	0.2	7204 AC/DT	7204 AC/DB	7204 AC/DF	29.3	39.7	14.9	1	0.3	26	41	44.6	1	0.3
	47	28	22.8	15.8	9500	13000	0.22	7204 B/DT	7204 B/DB	7204 B/DF	30.5	37	21.1	1	0.3	26	41	44.6	1	0.3

25	47	24	18.8	14.8	9500	14000	0.148	7005 C/DT	7005 C/DB	7005 C/DF	31.9	40.1	10.8	0.6	0.15	30	42	45.8	0.6	0.15
	47	24	18.0	14.2	9500	14000	0.148	7005 AC/DT	7005 AC/DB	7005 AC/DF	31.9	40.1	14.4	0.6	0.15	30	42	45.8	0.6	0.15
	52	30	26.8	21.0	8000	11000	0.24	7205 C/DT	7205 C/DB	7205 C/DF	33.8	44.2	12.7	1	0.3	31	46	49.6	1	0.3
	52	30	25.5	19.8	8000	11000	0.24	7205 AC/DT	7205 AC/DB	7205 AC/DF	33.8	44.2	16.4	1	0.3	31	46	49.6	1	0.3
	52	30	25.5	18.8	8000	11000	0.26	7205 B/DT	7205 B/DB	7205 B/DF	35.4	42.1	23.7	1	0.3	31	46	49.6	1	0.3
	62	34	42.5	30.5	6700	10000	—	7305 B/DT	7305 B/DB	7305 B/DF	39.2	48.4	26.8	1.1	0.6	32	55	57	1	0.6

30	55	26	24.5	20.5	6700	10000	0.22	7006 C/DT	7006 C/DB	7006 C/DF	38.4	47.7	12.2	1	0.3	36	49	52.6	1	0.3
	55	26	23.0	19.8	6700	10000	0.22	7006 AC/DT	7006 AC/DB	7006 AC/DF	38.4	47.7	16.4	1	0.3	36	49	52.6	1	0.3
	62	32	37.2	30.0	6300	9500	0.38	7206 C/DT	7206 C/DB	7206 C/DF	40.8	52.2	14.2	1	0.3	36	56	59.6	1	0.3
	62	32	35.5	28.5	6300	9000	0.38	7206 AC/DT	7206 AC/DB	7206 AC/DF	40.8	52.2	18.7	1	0.3	36	56	59.6	1	0.3
	62	32	33.2	27.5	6300	9000	0.42	7206 B/DT	7206 B/DB	7206 B/DF	42.8	50.1	27.4	1	0.3	36	56	59.6	1	0.3
	72	38	50.2	38.5	6000	8500	0.74	7306 B/DT	7306 B/DB	7306 B/DF	46.8	56.2	31.1	1.1	0.6	37	65	67	1	0.6

35	62	28	31.5	28.5	6000	8500	0.3	7007 C/DT	7007 C/DB	7007 C/DF	43.3	53.7	13.5	1	0.3	41	56	59.6	1	0.3
	62	28	30.0	27.0	6000	8500	0.3	7007 AC/DT	7007 AC/DB	7007 AC/DF	43.3	53.7	18.3	1	0.3	41	56	59.6	1	0.3
	72	34	49.0	40.0	5600	7500	0.56	7207 C/DT	7207 C/DB	7207 C/DF	46.8	60.2	15.3	1.1	0.6	42	65	67	1	0.6
	72	34	47.0	38.5	5600	7500	0.56	7207 AC/DT	7207 AC/DB	7207 AC/DF	46.8	60.2	21	1.1	0.6	42	65	67	1	0.6
	72	34	43.7	37.5	5600	7500	0.6	7207 B/DT	7207 B/DB	7207 B/DF	49.5	58.1	30.9	1.1	0.6	42	65	67	1	0.6
	80	42	61.8	49.0	5300	7000	1.02	7307 B/DT	7307 B/DB	7307 B/DF	52.4	63.4	34.6	1.5	0.6	44	71	75	1.5	0.6

40	68	30	32.5	30.5	5600	7500	0.36	7008 C/DT	7008 C/DB	7008 C/DF	48.8	59.2	14.7	1	0.3	46	62	65.6	1	0.3
	68	30	30.8	29.0	5600	7500	0.36	7008 AC/DT	7008 AC/DB	7008 AC/DF	48.8	59.2	20.1	1	0.3	46	62	65.6	1	0.3
	80	36	59.5	51.5	5300	7000	0.74	7208 C/DT	7208 C/DB	7208 C/DF	52.8	67.2	17	1.1	0.6	47	73	75	1	0.6
	80	36	57.0	49.0	5300	7000	0.74	7208 AC/DT	7208 AC/DB	7208 AC/DF	52.8	67.2	23	1.1	0.6	47	73	75	1	0.6
	80	36	52.5	47.0	5300	7000	0.78	7208 B/DT	7208 B/DB	7208 B/DF	56.4	65.7	34.5	1.1	0.6	47	73	75	1	0.6
	90	46	74.8	61.0	4500	6300	1.34	7308 B/DT	7308 B/DB	7308 B/DF	59.3	71.5	38.8	1.5	0.6	49	81	85	1.5	0.6

45	75	32	41.8	41.0	5300	7000	0.46	7009 C/DT	7009 C/DB	7009 C/DF	54.2	65.9	16	1	0.3	51	69	72.6	1	0.3
	75	32	41.8	39.0	5300	7000	0.46	7009 AC/DT	7009 AC/DB	7009 AC/DF	54.2	65.9	21.9	1	0.3	51	69	72.6	1	0.3
	85	38	62.5	57.0	4500	6300	0.82	7209 C/DT	7209 C/DB	7209 C/DF	58.8	73.2	18.2	1.1	0.6	52	78	80	1	0.6
	85	38	59.5	54.5	4500	6300	0.82	7209 AC/DT	7209 AC/DB	7209 AC/DF	58.8	73.2	24.7	1.1	0.6	52	78	80	1	0.6
	85	38	58.2	52.5	4500	6300	0.88	7209 B/DT	7209 B/DB	7209 B/DF	60.5	70.2	36.8	1.1	0.6	52	78	80	1	0.6
	100	50	96.5	79.5	4000	5600	1.8	7309 B/DT	7309 B/DB	7309 B/DF	66	80	42.9	1.5	0.6	54	91	95	1.5	0.6
注：GB/T 292－2007已删去成对双联角接触球轴承，但《全国滚动轴承产品样本》第2版仍保留，所以本表仍保留。

轴径50～90

成对安装角接触球轴承　 (GB/T 292—2007)

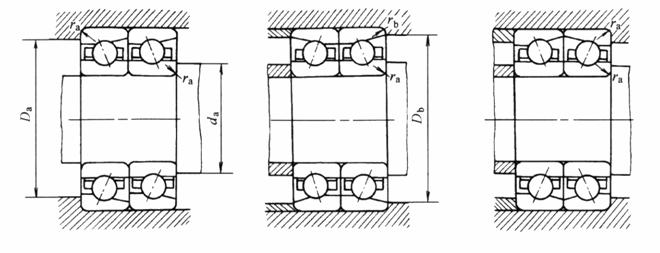

符合含义与应用 DT—成对串联安装 DB—成对背对背安装 DF—成对面对面安装							能承以径向载荷为主的径向、轴向联合载荷，也可承受纯径向载荷。串联配置只能承受单一方向的轴向载荷，其他两种配置可承受任一方向的轴向载荷。生产厂按一定的预紧载荷要求，选配组合成对提供用户，用户安装紧固后，套圈和钢球处于预紧状态，提高了组合轴承的刚性。DB的刚性和承受倾覆力矩性能好，DF的刚性和承受倾覆力矩性能不如DB。
基本尺寸 /mm			基本额定载荷/kN		极限转速 /r·min^-¹		重量 /kg	轴承代号			其他尺寸/mm					安装尺寸/mm
d	D	2B	C_r	C_0r	脂	油	W≈	串联 70000 C (AC，B) /DT型	背对背 70000 C (AC，B) /DB型	面对面 70000 C (AC，B) /DF型	d₂ ≈	D₂ ≈	a	r min	r₁ min	d_a min	D_a max	D_b max	r_a max	r_b max
50	80	32	43.0	44.0	4500	6300	0.5	7010 C/DT	7010 C/DB	7010 C/DF	59.2	70.9	16.7	1	0.3	56	74	77.6	1	0.3
	80	32	40.8	42.0	4500	6300	0.5	7010 AC/DT	7010 AC/DB	7010 AC/DF	59.2	70.9	23.2	1	0.3	56	74	77.6	1	0.3
	90	40	69.2	64.0	4300	6000	0.92	7210 C/DT	7210 C/DB	7210 C/DF	62.4	77.7	19.4	1.1	0.6	57	83	85	1	0.6
	90	40	66.2	61.0	4300	6000	0.92	7210 AC/DT	7210 AC/DB	7210 AC/DF	62.4	77.7	26.3	1.1	0.6	57	83	85	1	0.6
	90	40	60.8	58.0	4300	6000	0.98	7210 B/DT	7210 B/DB	7210 B/DF	65.4	75.2	39.4	1.1	0.6	57	83	85	1	0.6
	110	54	110	96.0	3800	5300	2.3	7310 B/DT	7310 B/DB	7310 B/DF	74.2	88.8	47.5	2	1	60	100	104	2	1

55	90	36	60.2	64.0	4000	5600	0.76	7011 C/DT	7011 C/DB	7011 C/DF	66	79	18.7	1.1	0.6	62	83	85	1	0.6
	90	36	57.0	58.5	4000	5600	0.76	7011 AC/DT	7011 AC/DB	7011 AC/DF	66	79	25.9	1.1	0.6	62	83	85	1	0.6
	100	42	85.5	81.0	3800	5300	1.22	7211 C/DT	7211 C/DB	7211 C/DF	68.9	86.1	20.9	1.5	0.6	64	91	95	1.5	0.6
	100	42	81.8	77.0	3800	5300	1.22	7211 AC/DT	7211 AC/DB	7211 AC/DF	68.9	86.1	28.6	1.5	0.6	64	91	95	1.5	0.6
	100	42	74.8	72.0	3800	5300	1.3	7211 B/DT	7211 B/DB	7211 B/DF	72.4	83.4	43	1.5	0.6	64	91	95	1.5	0.6
	120	58	128	112	3400	4800	2.9	7311 B/DT	7311 B/DB	7311 B/DF	80.5	96.4	51.4	2	1	65	110	114	2	1

60	95	36	61.8	65.5	3800	5300	0.8	7012 C/DT	7012 C/DB	7012 C/DF	71.4	85.7	19.38	1.1	0.6	67	88	90	1	0.6
	95	36	58.6	63.0	3800	5300	0.8	7012 AC/DT	7012 AC/DB	7012 AC/DF	71.4	85.7	27.1	1.1	0.6	67	88	90	1	0.6
	110	44	98.8	97.0	3600	5000	1.6	7212 C/DT	7212 C/DB	7212 C/DF	76	94.1	22.4	1.5	0.6	69	101	105	1.5	0.6
	110	44	94.2	92.5	3600	5000	1.6	7212 AC/DT	7212 AC/DB	7212 AC/DF	76	94.1	30.8	1.5	0.6	69	101	105	1.5	0.6
	110	44	90.8	89.0	3600	5000	1.68	7212 B/DT	7212 B/DB	7212 B/DF	79.3	91.5	46.7	1.5	0.6	69	101	105	1.5	0.6
	130	62	145	135	3400	4500	3.7	7312 B/DT	7312 B/DB	7312 B/DF	87.1	104.2	55.4	2.1	1.1	72	118	123	2.1	1

65	100	36	64.8	71.0	3600	5000	0.86	7013 C/DT	7013 C/DB	7013 C/DF	75.3	89.8	20.1	1.1	0.6	72	93	95	1	0.6
	100	36	61.5	67.5	3600	5000	0.86	7013 AC/DT	7013 AC/DB	7013 AC/DF	75.3	89.8	28.2	1.1	0.6	72	93	95	1	0.6
	120	46	112	110	3400	4500	2	7213 C/DT	7213 C/DB	7213 C/DF	82.5	102.5	24.2	1.5	0.6	74	111	115	1.5	0.6
	120	46	108	105	3400	4500	2	7213 AC/DT	7213 AC/DB	7213 AC/DF	82.5	102.5	33.5	1.5	0.6	74	111	115	1.5	0.6
	120	46	102	105	3400	4500	2.1	7213 B/DT	7213 B/DB	7213 B/DF	88.4	101.2	51.1	1.5	0.6	74	111	115	1.5	0.6
	140	66	165	155	3000	4000	4.5	7313 B/DT	7313 B/DB	7313 B/DF	93.9	112.4	59.5	2.1	1.1	77	128	133	2.1	1

70	110	40	78.0	87.0	3400	4800	1.2	7014 C/DT	7014 C/DB	7014 C/DF	82	98	22.1	1.1	0.6	77	103	105	1	0.6
	110	40	74.2	83.0	3400	4800	1.2	7014 AC/DT	7014 AC/DB	7014 AC/DF	82	98	30.9	1.1	0.6	77	103	105	1	0.6
	125	48	115	120	3200	4300	2.2	7214 C/DT	7214 C/DB	7214 C/DF	89	109	25.3	1.5	0.6	79	116	120	1.5	0.6
	125	48	112	115	3200	4300	2.2	7214 AC/DT	7214 AC/DB	7214 AC/DF	89	109	35.1	1.5	0.6	79	116	120	1.5	0.6
	125	48	115	115	3200	4300	2.3	7214 B/DT	7214 B/DB	7214 B/DF	91.1	104.9	52.9	1.5	0.6	79	116	120	1.5	0.6
	150	70	185	175	2800	3600	5.5	7314 B/DT	7314 B/DB	7314 B/DF	100.9	120.5	63.7	2.1	1.1	82	138	143	2.1	1

75	115	40	80.2	93.0	3400	4500	1.26	7015 C/DT	7015 C/DB	7015 C/DF	88	104	22.7	1.1	0.6	82	108	110	1	0.6
	115	40	75.8	88.5	3400	4500	1.26	7015 AC/DT	7015 AC/DB	7015 AC/DF	88	104	32.2	1.1	0.6	82	108	110	1	0.6
	130	50	128	132	3000	4000	2.4	7215 C/DT	7215 C/DB	7215 C/DF	94	115	26.4	1.5	0.6	84	121	125	1.5	0.6
	130	50	122	125	3000	4000	2.4	7215 AC/DT	7215 AC/DB	7215 AC/DF	94	115	36.6	1.5	0.6	84	121	125	1.5	0.6
	130	50	118	125	3000	4000	2.6	7215 B/DT	7215 B/DB	7215 B/DF	96.1	109.9	55.5	1.5	0.6	84	121	125	1.5	0.6
	160	74	202	198	2600	3400	6.6	7315 B/DT	7315 B/DB	7315 B/DF	107.9	128.6	68.4	2.1	1.1	87	148	153	2.1	1

80	125	44	94.8	112	3200	4300	1.7	7016 C/DT	7016 C/DB	7016 C/DF	95.2	112.8	24.7	1.1	0.6	87	118	120	1	0.6
	125	44	90.0	105	3200	4300	1.7	7016 AC/DT	7016 AC/DB	7016 AC/DF	95.2	112.8	34.9	1.1	0.6	87	118	120	1	0.6
	140	52	145	155	2800	3600	2.9	7216 C/DT	7216 C/DB	7216 C/DF	100	122	27.7	2	1	90	130	134	2	1
	140	52	138	148	2800	3600	2.9	7216 AC/DT	7216 AC/DB	7216 AC/DF	100	122	28.9	2	1	90	130	134	2	1
	140	52	130	138	2800	3600	3.1	7216 B/DT	7216 B/DB	7216 B/DF	103.2	117.8	59.2	2	1	90	130	134	2	1
	170	78	218	220	2400	3400	7.8	7316 B/DT	7316 B/DB	7316 B/DF	114.8	136.8	71.9	2.1	1.1	92	158	163	2.1	1

85	130	44	102	120	3000	4000	1.78	7017 C/DT	7017 C/DB	7017 C/DF	99.4	117.6	25.4	1.1	0.6	92	123	125	1	0.6
	130	44	95.8	115	3000	4000	1.78	7017 AC/DT	7017 AC/DB	7017 AC/DF	99.4	117.6	36.1	1.1	0.6	92	123	125	1	0.6
	150	56	162	170	2600	3400	3.6	7217 C/DT	7217 C/DB	7217 C/DF	107.1	131	29.9	2	1	95	140	144	2	1
	150	56	152	162	2600	3400	3.6	7217 AC/DT	7217 AC/DB	7217 AC/DF	107.1	131	41.6	2	1	95	140	144	2	1
	150	56	150	162	2600	3400	3.9	7217 B/DT	7217 B/DB	7217 B/DF	110.1	126	63.3	2	1	95	140	144	2	1
	180	82	240	245	2400	3200	9.2	7317 B/DT	7317 B/DB	7317 B/DF	121.2	145.6	76.1	3	1.1	99	166	173	2.5	1

90	140	48	115	140	2800	3600	2.3	7018 C/DT	7018 C/DB	7018 C/DF	107.2	126.8	27.4	1.5	0.6	99	131	135	1.5	0.6
	140	48	110	132	2800	3600	2.3	7018 AC/DT	7018 AC/DB	7018 AC/DF	107.2	126.8	38.8	1.5	0.6	99	131	135	1.5	0.6
	160	60	198	210	2400	3400	4.5	7218 C/DT	7218 C/DB	7218 C/DF	111.7	138.4	31.7	2	1	100	150	154	2	1
	160	60	192	200	2400	3400	4.5	7218 AC/DT	7218 AC/DB	7218 AC/DF	111.7	138.4	44.2	2	1	100	150	154	2	1
	160	60	170	188	2400	3400	4.8	7218 B/DT	7218 B/DB	7218 B/DF	118.1	135.2	67.9	2	1	100	150	154	2	1
	190	86	255	275	2200	3000	10.8	7318 B/DT	7318 B/DB	7318 B/DF	128.6	153.2	80.2	3	1.1	104	176	183	2.5	1
注：GB/T 292－2007已删去成对双联角接触球轴承，但《全国滚动轴承产品样本》第2版仍保留，所以本表仍保留。

轴径95～220

成对安装角接触球轴承　 (GB/T 292—2007)

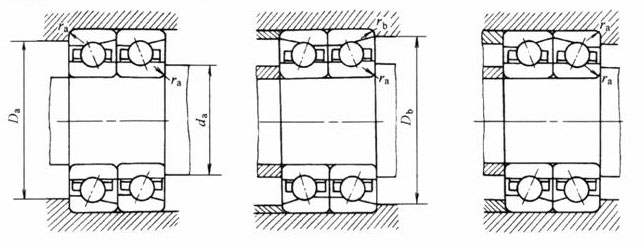

符合含义与应用 DT—成对串联安装 DB—成对背对背安装 DF—成对面对面安装							能承以径向载荷为主的径向、轴向联合载荷，也可承受纯径向载荷。串联配置只能承受单一方向的轴向载荷，其他两种配置可承受任一方向的轴向载荷。生产厂按一定的预紧载荷要求，选配组合成对提供用户，用户安装紧固后，套圈和钢球处于预紧状态，提高了组合轴承的刚性。DB的刚性和承受倾覆力矩性能好，DF的刚性和承受倾覆力矩性能不如DB。
基本尺寸 /mm			基本额定载荷/kN		极限转速 /r·min^-¹		重量 /kg	轴承代号			其他尺寸/mm					安装尺寸/mm
d	D	2B	C_r	C_0r	脂	油	W≈	串联 70000 C (AC，B) /DT型	背对背 70000 C (AC，B) /DB型	面对面 70000 C (AC，B) /DF型	d₂ ≈	D₂ ≈	a	r min	r₁ min	d_a min	D_a max	D_b max	r_a max	r_b max
95	145	48	118	145	2600	3400	2.4	7019 C/DT	7019 C/DB	7019 C/DF	110.2	129.8	28.1	1.5	0.6	104	136	140	1.5	0.6
	145	48	112	138	2600	3400	2.4	7019 AC/DT	7019 AC/DB	7019 AC/DF	110.2	129.8	40	1.5	0.6	104	136	140	1.5	0.6
	170	64	218	228	2400	3200	5.4	7219 C/DT	7219 C/DB	7219 C/DF	118.1	147	33.8	2.1	1.1	107	158	163	2.1	1
	170	64	208	218	2400	3200	5.4	7219 AC/DT	7219 AC/DB	7219 AC/DF	118.1	147	46.9	2.1	1.1	107	158	163	2.1	1
	170	64	195	218	2400	3200	5.8	7219 B/DT	7219 B/DB	7219 B/DF	126.1	144.4	72.5	2.1	1.1	107	158	163	2.1	1
	200	90	278	310	2000	2800	12.5	7319 B/DT	7319 B/DB	7319 B/DF	135.4	161.5	84.4	3	1.1	109	186	193	2.5	1

100	150	48	128	158	2600	3400	2.5	7020 C/DT	7020 C/DB	7020 C/DF	114.6	135.4	28.7	1.5	0.6	109	141	145	1.5	0.6
	150	48	122	150	2600	3400	2.5	7020 AC/DT	7020 AC/DB	7020 AC/DF	114.6	135.4	41.2	1.5	0.6	109	141	145	1.5	0.6
	180	68	240	255	2200	3000	6.5	7220 C/DT	7220 C/DB	7220 C/DF	124.8	155.3	35.8	2.1	1.1	112	168	173	2.1	1
	180	68	230	245	2200	3000	6.5	7220 AC/DT	7220 AC/DB	7220 AC/DF	124.8	155.3	49.7	2.1	1.1	112	168	173	2.1	1
	180	68	210	230	2200	3000	6.9	7220 B/DT	7220 B/DB	7220 B/DF	130.9	150.5	75.7	2.1	1.1	112	168	173	2.1	1
	215	94	305	360	1800	2400	15.5	7320 B/DT	7320 B/DB	7320 B/DF	144.5	172.5	89.6	3	1.1	114	201	208	2.5	1

105	160	52	142	178	2600	3400	3.2	7021 C/DT	7021 C/DB	7021 C/DF	121.5	143.6	30.8	2	1	115	150	154	2	1
	160	52	135	168	2600	3400	3.2	7021 AC/DT	7021 AC/DB	7021 AC/DF	121.5	143.6	43.9	2	1	115	150	154	2	1
	190	72	262	290	2000	2800	7.7	7221 C/DT	7221 C/DB	7221 C/DF	131.3	163.8	37.8	2.1	1.1	117	178	183	2.1	1
	190	72	250	275	2000	2800	7.7	7221 AC/DT	7221 AC/DB	7221 AC/DF	131.3	163.8	52.4	2.1	1.1	117	178	183	2.1	1
	190	72	230	258	2000	2800	8.2	7221 B/DT	7221 B/DB	7221 B/DF	137.5	159	79.9	2.1	1.1	117	178	183	2.1	1
	225	98	328	392	1700	2400	17.6	7321 B/DT	7321 B/DB	7321 B/DF	151.4	180.7	93.7	3	1.1	119	211	218	2.5	1

110	170	56	162	205	2400	3400	3.9	7022 C/DT	7022 C/DB	7022 C/DF	129.1	152.9	32.8	2	1	120	160	164	2	1
	170	56	155	195	2400	3400	3.9	7022 AC/DT	7022 AC/DB	7022 AC/DF	129.1	152.9	46.7	2	1	120	160	164	2	1
	200	76	285	325	1900	2600	9.1	7222 C/DT	7222 C/DB	7222 C/DF	138.9	173.2	39.8	2.1	1.1	122	188	193	2.1	1
	200	76	272	310	1900	2600	9.1	7222 AC/DT	7222 AC/DB	7222 AC/DF	138.9	173.2	55.2	2.1	1.1	122	188	193	2.1	1
	200	76	250	290	1900	2600	9.6	7222 B/DT	7222 B/DB	7222 B/DF	144.8	166.8	84	2.1	1.1	122	188	193	2.1	1
	240	100	365	450	1500	2200	22.56	7322 B/DT	7322 B/DB	7322 B/DF	160.3	192	98.4	3	1.1	124	226	233	2.5	1

120	180	56	175	222	1900	2600	4.2	7024 C/DT	7024 C/DB	7024 C/DF	137.7	162.4	34.1	2	1	130	170	174	2	1
	180	56	165	210	1900	2600	4.2	7024 AC/DT	7024 AC/DB	7024 AC/DF	137.7	162.4	48.9	2	1	130	170	174	2	1
	215	80	305	362	1700	2400	10.8	7224 C/DT	7224 C/DB	7224 C/DF	149.4	185.7	42.4	2.1	1.1	132	203	208	2.1	1
	215	80	292	345	1700	2400	10.8	7224 AC/DT	7224 AC/DB	7224 AC/DF	149.4	185.7	59.1	2.1	1.1	132	203	208	2.1	1

130	200	66	208	272	1800	2400	6.4	7026 C/DT	7026 C/DB	7026 C/DF	151.4	178.7	38.6	2	1	140	190	194	2	1
	200	66	198	258	1800	2400	6.4	7026 AC/DT	7026 AC/DB	7026 AC/DF	151.4	178.7	54.9	2	1	140	190	194	2	1
	230	80	332	418	1500	2200	12.5	7226 C/DT	7226 C/DB	7226 C/DF	162.9	199.3	44.3	3	1.1	144	216	223	2.5	1
	230	80	315	400	1500	2200	12.5	7226 AC/DT	7226 AC/DB	7226 AC/DF	162.9	199.3	62.2	3	1.1	144	216	223	2.5	1

140	210	66	228	290	1700	2400	7.24	7028 C/DT	7028 C/DB	7028 C/DF	—	—	—	2	1	150	200	204	2	1
	210	66	228	300	1500	2200	7.84	7028 AC/DT	7028 AC/DB	7028 AC/DF	—	—	59.2	2	1	150	200	204	2	1
	250	84	372	490	1300	2000	18.72	7228 C/DT	7228 C/DB	7228 C/DF	—	—	41.7	3	1.1	154	236	243	2.5	1
	250	84	372	470	1300	2000	18.48	7228 AC/DT	7228 AC/DB	7228 AC/DF	—	—	68.6	3	1.1	154	236	243	2.5	1
	300	124	465	630	1200	1700	44.88	7328 B/DT	7328 B/DB	7328 B/DF	—	—	111	4	1.5	158	282	291	3	1.5

150	225	70	260	312	1500	2200	9.66	7030 C/DT	7030 C/DB	7030 C/DF	—	—	—	2.1	1.1	162	213	218	2.1	1
	225	70	245	335	1400	2000	9.66	7030 AC/DT	7030 AC/DB	7030 AC/DF	—	—	63.2	2.1	1.1	162	213	218	2.1	1

160	290	96	425	595	1200	1700	29	7232 C/DT	7232 C/DB	7232 C/DF	—	—	47.9	3	1.1	174	276	283	2.5	1
	290	96	402	555	1200	1700	29	7232 AC/DT	7232 AC/DB	7232 AC/DF	—	—	78.9	3	1.1	174	276	283	2.5	1

170	260	84	310	445	1200	1800	16.5	7034 AC/DT	7034 AC/DB	7034 AC/DF	—	—	73.4	2.1	1.1	182	248	253	2.1	1
	310	104	522	780	1100	1500	38.4	7234 C/DT	7234 C/DB	7234 C/DF	—	—	51.5	4	1.5	188	292	301	3	1.5
	310	104	495	735	1100	1500	34.4	7234 AC/DT	7234 AC/DB	7234 AC/DF	—	—	84.5	4	1.5	188	292	301	3	1.5

180	320	104	542	830	1000	1400	36.2	7236 C/DT	7236 C/DB	7236 C/DF	—	—	52.6	4	1.5	198	302	311	3	1.5
	320	104	510	775	1000	1400	36.2	7236 AC/DT	7236 AC/DB	7236 AC/DF	—	—	87	4	1.5	198	302	311	3	1.5

190	290	92	348	525	1100	1500	21.4	7038 AC/DT	7038 AC/DB	7038 AC/DF	—	—	81.5	2.1	1.1	202	278	283	2.1	1

200	310	102	410	650	1000	1400	28.08	7040 AC/DT	7040 AC/DB	7040 AC/DF	—	—	87.7	2.1	1.1	212	298	302	2.1	1
	360	116	585	950	900	1300	50.4	7240 C/DT	7240 C/DB	7240 C/DF	—	—	58.8	4	1.5	218	342	351	3	1.5
	360	116	558	895	900	1300	50.4	7240 AC/DT	7240 AC/DB	7240 AC/DF	—	—	97.3	4	1.5	218	342	351	3	1.5

220	400	130	580	965	750	1100	77	7244 AC/DB	7244 AC/DB	7244 AC/DF	—	—	108.1	4	1.5	238	382	391	3	1.5
注：GB/T 292－2007已删去成对双联角接触球轴承，但《全国滚动轴承产品样本》第2版仍保留，所以本表仍保留。

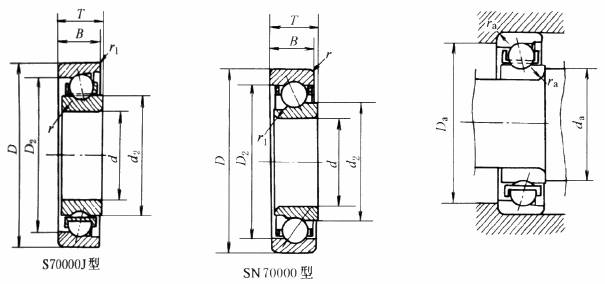

分离型角接触球轴承(GB/T292-2007仅供参考，新标准中已删除)

分离型角接触球轴承　 (GB/T 292—2007)
符号含义与应用 S—可分离基本型(外圈可分离) SN—内圈可分离型 J—钢板冲压保持架可分离型的内外圈可分别安装，用于安装条件受限制的场合，能承受单向轴向载荷，限制一个方向轴向位移，须成对安装
基本尺寸/mm			基本额定载荷/kN		极限转速/r·min^-¹		重量/kg	轴承代号	其他尺寸/mm					安装尺寸/mm
d	D	B	C_r	C_0r	脂	油	W≈	S 70000型 SN 70000型	d₂ ≈	D₂ ≈	T	r min	r₁ min	d_a min	D_a max	r_a max
3	10	4	0.25	0.18	36000	48000	0.015	S 723 J	7.7	5.55	4	0.15	0.08	4.2	8.8	0.15

5	13	4	0.45	0.42	32000	43000	0.0023	S 7195 J	7.25	10.1	4	0.2	0.1	6.6	11.4	0.2
	16	5	1.10	0.82	30000	40000	0.046	S 725 J	8.1	12.8	5	0.3	0.15	7.4	13.6	0.3

6	15	5	1.10	0.92	30000	40000	0.0039	S 7196 J	8.8	12.2	5	0.2	0.1	7.6	13.4	0.2
	19	6	1.50	1.12	26000	36000	—	S 726 J	9.5	15.45	6	0.3	0.15	8.4	16.6	0.3

7	22	7	2.20	1.30	24000	34000	0.022	S 727 J	10.7	17.6	7	0.3	0.15	9.4	19.6	0.3

8	22	7	1.60	1.40	24000	34000	—	S 708 J	12.1	17.8	7	0.3	0.15	10.4	19.6	0.3
	24	8	2.20	1.25	22000	30000	—	S 728 J	12.1	19	8	0.3	0.15	10.4	21.6	0.3

9	26	8	2.20	1.25	20000	29000	—	S 729 J	14.2	20.8	8	0.3	0.15	11.4	23.6	0.3

10	26	8	2.30	2.45	19000	28000	—	S 7000 J	14.5	21.2	8	0.3	0.15	12.4	23.6	0.3
	30	9	3.60	3.20	18000	26000	0.03	S 7200J	15.9	24.1	9	0.6	0.15	15	25	0.6

12	28	8	2.30	2.68	18000	26000	—	S 7001 J	16.7	23.3	8	0.3	0.15	14.4	25.6	0.3
	32	7	2.50	3.00	17000	24000	0.028	S 78201 J	17.7	24.6	7	0.3	—	14.4	29.6	0.3

15	32	9	2.50	3.68	17000	24000	0.028	S 7002 J	19.9	27.2	9	0.3	0.15	17.4	29.6	0.3
	35	8	3.30	4.00	16000	22000	0.035	S 78202 J	20.7	29	8	0.3	—	17.4	32.6	0.3
	35	11	6.70	4.50	16000	22000	0.0436	SN 7202 J	20.7	29.5	11	0.6	—	20	30	0.6
	35	11	3.70	4.50	16000	22000	0.044	S 7202 J	20.5	29.2	11	0.6	0.15	20	30	0.6

17	40	12	9.20	6.45	15000	20000	0.0596	SN 7203 J	23.4	33.8	12	0.6	—	22	35	0.6

20	42	12	3.80	4.92	14000	19000	0.065	S 7004 J	26.1	36.1	12	0.6	0.15	25	37	0.6
	47	14	10.1	8.05	13000	18000	0.0946	SN 7204 J	27.9	39.8	14	1	—	26	41	1

25	52	15	12.8	9.55	11000	16000	0.114	SN 7205 J	32.9	44.4	15	1	—	31	46	1

30	62	16	17.8	14.8	9000	13000	0.187	SN 7206 J	40.3	52.7	16	1	—	36	56	1

600	730	60	332	888	380	500	60.7	S 718/600	—	—	60	3	—	614	716	2.5

800	980	82	568	1890	200	300	132	S 718/800	—	—	—	5	—	822	958	4

1180	1420	106	850	3580	—	—	332	S 718/1180	—	—	—	6	—	1208	1392	5
注：GB/T 292－2007已删去分离型角接触球轴承，本表按《全国滚动轴承产品样本》第2版予以保留。

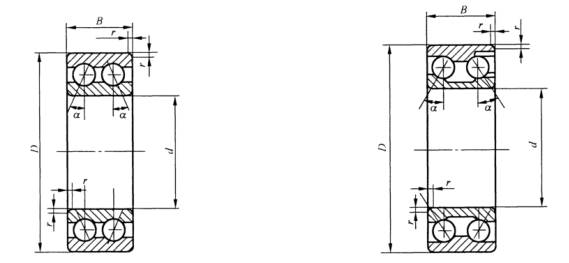

双列角接触球轴承(GB/T296-2015)

双列角接触球轴承 (GB/T 296—2015)
双列角接触球轴承（基型）00000 A 型（α=30°）有装填槽的双列角接触球轴承00000 型（α=30°）两面带防尘盖的双列角接触球轴承两面带密封圈的双列角接触球轴承双内圈双列角接触球轴承 00000 A —2Z型（α=30°） 00000 A—2RS型（α=30°） 00000 D型（α=30°）应用：可以同时承受径向和轴向联合载荷。限制轴的两方向轴向位移，刚性好，可承受倾覆力矩。安装时注意不要让主要轴向力通过有缺口的一面。 32系列

双列角接触球轴承 (GB/T 296—2015)

双列角接触球轴承（基型）00000 A 型（α=30°）有装填槽的双列角接触球轴承00000 型（α=30°）

两面带防尘盖的双列角接触球轴承两面带密封圈的双列角接触球轴承双内圈双列角接触球轴承

00000 A —2Z型（α=30°） 00000 A—2RS型（α=30°） 00000 D型（α=30°）

应用：可以同时承受径向和轴向联合载荷。限制轴的两方向轴向位移，刚性好，可承受倾覆力矩。安装时注意不要让主要轴向力通过有缺口的一面。

32系列

轴承型号				外形尺寸
00000 A 型	00000 型	00000 A—2Z型	00000 A—2RS型	d	D	B	r_smin
3200 A	—	3302 A—2Z	3302 A—2RS	10	30	14.3	0.6
3201 A	—	3303 A—2Z	3303 A—2RS	12	32	15.9	0.6
3202 A	—	3304 A—2Z	3304 A—2RS	15	35	15.9	0.6
3203 A	—	3305 A—2Z	3305 A—2RS	17	40	17.5	0.6
3204 A	—	3306 A—2Z	3306 A—2RS	20	47	20.	1
3205 A	—	3307 A—2Z	3307 A—2RS	25	52	20.6	1
3206 A	—	3308 A—2Z	3308 A—2RS	30	62	23.8	1
3207 A	—	3309 A—2Z	3309 A—2RS	35	72	27	1.1
3208 A	—	3310 A—2Z	3310 A—2RS	40	80	30.2	1.1
3209 A	—	3311 A—2Z	3311 A—2RS	45	85	30.2	1.1
3210 A	—	3312 A—2Z	3312 A—2RS	50	90	30.2	1.1
3211 A	—	3313 A—2Z	3313 A—2RS	55	100	33.3	1.5
3212 A	—	3314 A—2Z	3314 A—2RS	60	110	36.5	1.5
3213 A	—	3315 A—2Z	3315 A—2RS	65	120	38.1	1.5
3214 A	—	3316 A—2Z	3316 A—2RS	70	125	39.7	1.5
3215 A	—	3317 A—2Z	3317 A—2RS	75	130	41.3	1.5
3216 A	—	3318 A—2Z	3318 A—2RS	80	140	44.4	2
3217 A	3217	3319 A—2Z	3319 A—2RS	85	150	49.2	2
3218 A	3218	3320 A—2Z	3320 A—2RS	90	160	52.4	2
3219 A	3219	—	—	95	170	55.6	2.1
3220 A	3220	—	—	100	180	60.3	2.1
—	3221	—	—	105	190	65.1	2.1
—	3222	—	—	110	200	69.8	2.1
—	3224	—	—	120	215	76	2.1
—	3226	—	—	130	230	80	3
—	3228	—	—	140	250	88	3

轴承型号					外形尺寸
00000 A 型	00000 型	00000 A—2Z型	00000 A—2RS型	00000 D 型	d	D	B	r_smin
3302 A	—	3302 A—2Z	3302 A—2RS	—	15	42	19	1
3303 A	—	3303 A—2Z	3303 A—2RS	—	17	47	22.2	1
3304 A	—	3304 A—2Z	3304 A—2RS	—	20	52	22.2	1.1
3305 A	—	3305 A—2Z	3305 A—2RS	3305 D	25	62	25.4	1.1
3306 A	—	3306 A—2Z	3306 A—2RS	3306 D	30	72	30.2	1.1
3307 A	—	3307 A—2Z	3307 A—2RS	3307 D	35	80	34.9	1.5
3308 A	—	3308 A—2Z	3308 A—2RS	3308 D	40	90	36.5	1.5
3309 A	—	3309 A—2Z	3309 A—2RS	3309 D	45	100	39.7	1.5
3310 A	—	3310 A—2Z	3310 A—2RS	3310 D	50	110	44.4	2
3311 A	—	3311 A—2Z	3311 A—2RS	3311 D	55	120	49.2	2
3312 A	—	3312 A—2Z	3312 A—2RS	3312 D	60	130	54	2.1
3313 A	—	3313 A—2Z	3313 A—2RS	3313 D	65	140	58.7	2.1
3314 A	3314	3314 A—2Z	3314 A—2RS	3314 D	70	150	63.5	2.1
3315 A	3315	3315 A—2Z	3315 A—2RS	—	75	160	68.3	2.1
—	3316	—	—	—	80	170	68.3	2.1
—	3317	—	—	—	85	180	73	3
—	3318	—	—	—	90	190	73	3
—	3319	—	—	—	95	200	77.8	3
—	3320	—	—	—	100	215	82.6	3
—	3321	—	—	—	105	225	87.3	3
—	3322	—	—	—	110	240	92.1	3

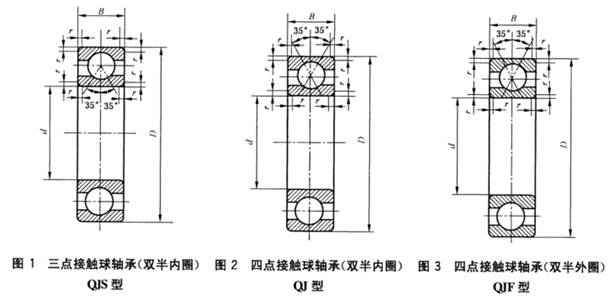

四点接触球轴承(GB/T294-2015)

四点接触球轴承 (GB/T 294—2015)
应用四点接触是双向单列角接触球轴承，内外圈沟道设计使每沟道和球有两个接触点，可承受两个方向载荷。
基本尺寸 /mm			基本额定载荷 /kN		极限转速 /r·min^-1		重量 /kg	轴承代号	其他尺寸/mm				安装尺寸/mm
d	D	B	C_r	C_0r	脂	油	W≈	QJ 型 QJF型 QJS型	d₂ ≈	D₂ ≈	a	r min	d_a min	D_a max	r_a max
10	26	8						QJ 1000				0.3
	30	9						QJ 200				0.6
	30	9						QJS 200				0.6
	30	9						QJF 200				0.6

12	28	8						QJ 1001				0.3
	32	10						QJ 201				0.6
	32	10						QJS 201				0.6
	32	10						QJF 201				0.6

15	32	9						QJ 1002				0.3
	35	11						QJ 202				0.6
	35	11						QJS 202				0.6
	35	11						QJF 202				0.6
	42	13						QJ 302				1
	42	13						QJS 302				1

17	35	10						QJ 1003				0.3
	40	12						QJ 203				0.6
	40	12						QJS 203				0.6
	40	12						QJF 203				0.6
	47	14						QJ 303				1
	47	14						QJS 303				1

20	42	12						QJ 1004				0.6
	47	14						QJ 204				1
	47	14						QJS 204				1
	47	14						QJF 204				1
	52	15						QJ 304				1.1
	52	15						QJS 304				1.1

25	47	12						QJ 1005				0.6
	47	12						QJS 1005				0.6
	52	15						QJ 205				1
	52	15						QJS 205				1
	52	15						QJF 205				1
	62	17						QJ 305				1.1
	62	17						QJS 305				1.1

30	55	13						QJ 1006				1
	55	13						QJS 1006				1
	62	16						QJ 206				1
	62	16						QJS 206				1
	62	16						QJF 206				1
	72	19	44.5	31.2	6700	9000	0.42	QJ 306	45.8	58.2	36	1.1	37	65	1
	72	19						QJS 306				1.1
	72	19						QJF 306				1.1

35	62	14						QJ 1007				1
	62	14						QJS 1007				1
	72	17						QJ 207				1.1
	72	17						QJS 207				1.1
	72	17	28.0	25.8	6300	8500	0.356	QJF 207	—	—	—	1.1	42	65	1
	80	21	53.2	37.2	6000	8000	0.57	QJ 307	50.7	64.3	40	1.5	44	71	1.5
	80	21						QJS 307				1.5
	80	21						QJF 307				1.5

40	68	15						QJ 1008				1
	68	15						QJS 1008				1
	80	18	36.0	32.0	6000	8000	0.394	QJF 208	—	—	—	1.1	47	73	1
	80	18	40.5	37.0	6700	9000	0.391	QJ 208	54	66	42	1.1	47	73	1
	80	18						QJS 208				1.1
	90	23						QJ 308				1.5
	90	23						QJS 308				1.5
	90	23						QJF 308				1.5

45	75	16						QJ 1009				1
	75	16						QJS 1009				1
	85	19	40.0	37.8	5300	7000	0.43	QJF 209	—	—	—	1.1	52	78	1
	85	19						QJ 209				1.1
	85	19						QJS 209				1.1
	100	25						QJ 309				1.5
	100	25						QJS 309				1.5
	100	25	55.5	50.2	4800	6300	0.923	QJF 309	—	—	—	1.5	54	91	1.5

50	80	16						QJ 1010				1
	80	16						QJS 1010				1
	90	20	41.8	40.2	5000	6700	0.514	QJF 210	—	—	—	1.1	57	83	1
	90	20	55.5	44.8	5000	6700	0.52	QJ 210	63.5	76.5	49	1.1	57	83	1
	90	20						QJS 210				1.1
	110	27	73.5	72.2	4500	6000	1.2	QJF 310	—	—	—	2	60	100	2
	110	27	85.0	80.0	5000	6700	1.33	QJ 310	70	90	56	2	60	100	2
	110	27						QJS 310				2

55	90	18						QJ 1011				1.1
	90	18						QJS 1011				1.1
	100	21	50.2	50.2	4500	6000	0.76	QJF 211	—	—	—	1.5	64	91	1.5
	100	21	71.0	62.0	5300	7000	0.769	QJ 211	70.3	84.7	54	1.5	64	91	1.5
	100	21						QJS 211				1.5
	120	29	86.5	85.0	4000	5300	1.48	QJF 311	—	—	—	2	65	110	2
	120	29	115	86.5	4000	5300	1.48	QJ 311	77.2	97.8	61	2	65	110	2
	120	29						QJS 311				2

60	95	18						QJ 1012				1.1
	95	18						QJS 1012				1.1
	110	22	62.8	63.8	4300	5600	1.0	QJF 212	—	—	—	1.5	69	101	1.5
	110	22	81.0	71.0	4800	6300	0.99	QJ 212	77	93	60	1.5	69	101	1.5
	110	22						QJS 212				1.5
	130	31	93.5	93.2	3800	5000	2.2	QJF 312	—	—	—	2.1	72	118	2.1
	130	31						QJ 312				2.1
	130	31						QJS 312				2.1

65	100	18						QJ 1013				1.1
	100	18						QJS 1013				1.1
	120	23	65.2	67.8	3800	5000	1.12	QJF 213	—	—	—	1.5	74	111	1.5
	120	23	90.0	83.0	4300	5600	1.2	QJ 213	84.5	101	65	1.5	74	111	1.5
	120	23						QJS 213				1.5
	140	33	105	102	3400	4500	2.32	QJF 313	—	—	—	2.1	77	128	2.1
	140	33						QJ 313				2.1
	140	33						QJS 313				2.1

70	110	20						QJ 1014				1.1
	110	20						QJS 1014				1.1
	110	20						QJF 1014				1.1
	125	24						QJF 214				1.5
	125	24	98.0	91.5	4300	5600	2.32	QJ 214	89	106	68	1.5	79	116	1.5
	125	24						QJS 214				1.5
	150	35	168	132	3200	4300	3.15	QJ 314	97.3	123	77	2.1	82	138	2.1
	150	35						QJS 314				2.1
	150	35						QJF 314				2.1

75	115	20						QJ 1015				1.1
	115	20						QJS 1015				1.1
	115	20						QJF 1015				1.1
	130	25						QJF 215				1.5
	130	25	108	98.0	4000	5300	1.45	QJ 215	93.8	112	72	1.5	84	121	1.5
	130	25						QJS 215				1.5
	160	37						QJ 315				2.1
	160	37						QJS 315				2.1
	160	37						QJF 315				2.1

80	125	22						QJ 1016				1.1
	125	22						QJS 1016				1.1
	125	22						QJF 1016				1.1
	140	26						QJ 216				2
	140	26						QJS 216				2
	140	26						QJF 216				2
	170	39						QJ 316				2.1
	170	39						QJF 316				2.1
	170	39						QJF 316				2.1

85	130	22						QJ 1017				1.1
	130	22						QJS 1017				1.1
	130	22						QJF 1017				1.1
	150	28						QJF 217				2
	150	28						QJ 217				2
	150	28						QJS 217				2
	180	41	210	188	2600	3600	5.5	QJ 317	117	148	93	3	99	166	2.5
	180	41						QJS 317				3
	180	41						QJF 317				3

90	140	24	102	130	3200	4300	—	QJ 1018	—	—	—	1.5	99	131	1.5
	140	24						QJS 1018				1.5
	140	24						QJF 1018				1.5
	160	30	165	150	3200	4300	2.91	QJ 218	114	136	88	2	100	150	2.0
	160	30						QJS 218				2
	160	30						QJF 218				2
	190	43	238	228	2400	3400	6.41	QJ 318	124	156	98	3	104	176	2.5
	190	43						QJS 318				3
	190	43						QJF 318				3

95	145	24						QJ 1019				1.5
	145	24						QJS 1019				1.5
	145	24						QJF 1019				1.5
	170	32						QJ 219				2.1
	170	32						QJS 219				2.1
	170	32						QJF 219				2.1
	200	43						QJ 319				3
	200	43						QJS 319				3
	200	43						QJF 319				3

100	150	24						QJ 1020				1.5
	150	24						QJS 1020				1.5
	150	24						QJF 1020				1.5
	180	34	212	192	2800	3800	4.05	QJ 220	127	153	98	2.1	112	168	2.1
	180	34						QJS 220				2.1
	180	34						QJF 220				2.1
	215	47						QJ 320				3
	215	47						QJS 320				3
	215	47						QJF 320				3

105	160	26						QJ 1021				2
	160	26						QJS 1021				2
	160	26						QJF 1021				2
	190	36						QJ 221				2.1
	190	36						QJS 221				2.1
	190	36						QJF 221				2.1
	225	49						QJ 321				3
	225	49						QJS 321				3
	225	49						QJF 321				3

110	170	28	150	195	3000	4000	—	QJ 1022	—	—	—	2	120	160	2
	170	28						QJS 1022				2
	170	28						QJF 1022				2
	200	38	255	245	2400	3400	5.76	QJ 222	141	169	109	2.1	122	188	2.1
	200	38						QJS 222				2.1
	200	38						QJF 222				2.1
	240	50	328	345	2000	3000	12.4	QJ 322	154	196	23	3	122	188	2.1
	240	50						QJF 322				3

120	180	28	152	208	2200	3200	—	QJ 1024	—	—	—	2	130	170	2
	180	28						QJS 1024				2
	180	28						QJF 1024				2
	215	40	280	275	2200	3200	6.49	QJ 224	152	183	117	2.1	132	203	2.1
	215	40						QJS 224				2.1
	215	40						QJF 224				2.1
	260	55	352	392	1600	2200	15.3	QJ 324	169	211	133	3	134	246	2.5
	260	55						QJF 324				3

130	200	33	202	230	2000	2700	—	QJ 1026	—	—	—	2	140	190	2
	200	33						QJS 1026				2
	200	33						QJF 1026				2
	230	40	288	290	1900	2800	7.28	QJ 226	165	195	126	3	144	216	2.5
	230	40						QJS 226				3
	230	40						QJF 226				3
	280	58						QJ 326				4
	280	58						QJF 326				4

140	210	33	205	242	1900	2600	—	QJ 1028	—	—	—	2	150	200	2
	210	33						QJF 1028				2
	250	42	292	352	1500	2000	10.5	QJ 228	179	211	137	3	154	236	2.5
	250	42						QJF 228				3
	300	62	422	512	1300	1800	22.4	QJ 328	196	244	154	4	158	282	3
	300	62						QJF 328				4

150	225	35	225	275	1800	2400	4.59	QJ 1030	174	201	131	2.1	162	213	2.1
	225	35						QJF 1030				2.1
	270	45	302	372	1400	1900	12.4	QJ 230	194	226	147	3	164	256	2.5
	270	45						QJF 230				3
	320	63						QJ 330				4
	320	63						QJF 330				4

160	240	38	260	318	1600	2200	—	QJ 1032	—	—	140	2.1	172	228	2.1
	240	38						QJF 1032				2.1
	290	48	352	455	1300	1800	14.7	QJ 232	207	243	158	3	174	276	2.5
	290	48						QJF 232				3
	340	68						QJ 332				4
	340	68						QJF 332				4

170	260	42	200	350	1500	2000	7.45	QJ 1034	198.8	231.2	151	2.1	182	248	2.1
	260	42						QJF 1034				2.1
	310	52	358	480	1200	1700	18.1	QJ 234	222	258	168	4	188	292	3
	310	52						QJF 234				4
	360	72						QJ 334				4
	360	72						QJF 334				4

180	280	46	335	408	1400	1800	10.7	QJ 1036	212.7	247.8	161	2.1	192	268	2.1
	280	46						QJF 1036				2.1
	320	52	392	545	1100	1600	—	QJ 236	231	269	175	4	198	302	3
	320	52						QJF 236				4
	380	75						QJ 336				4
	380	75						QJF 336				4

190	290	46	348	430	1300	1700	—	QJ 1038	—	—	168	2.1	202	278	2.1
	290	46						QJF 1038				2.1
	200	55						QJ 238				4
	200	55						QJF 238				4
	400							QJ 338				5

200	310	51	382	498	1200	1600	—	QJ 1040	—	—	179	2.1	212	298	2.1
	310	51						QJF 1040				2.1
	360	58						QJ 240				4
	360	58						QJF 240				4
	420	80						QJ 340				5

220	340	56	448	622	1000	1400	18	QJ 1044	259	301	196	3	234	326	2.5
	340	56						QJF 1044				3
	400	65						QJ 244				4
	400	65						QJF 244				4

240	360	56	458	655	950	1300	21	QJ 1048	282.2	318	210	3	254	346	2.5
	360	56						QJF 1048				3
	440	72						QJ 248				4
	440	72						QJF 248				4

260	400	65	510	765	850	1200	—	QJ 1052	—	—	—	4	278	382	3
	400	65						QJF 1052				4
	480	80						QJ 252				5
	480	80						QJF 252				5

280	420	65	540	835	800	1000	—	QJ 1056	—	—	245	4	298	402	3
	420	65						QJF 1056				4
	500	80						QJ 256				5
	500	80						QJF 256				5

300	460	74	630	1040	700	950	—	QJ 1060	—	—	—	4	318	442	3
	460	74						QJF 1060				4
	540	85						QJ 260				5
	540	85						QJF 260				5

320	480	74	650	1090	650	850	—	QJ 1064	—	—	280	4	338	462	3
	480	74						QJF 1064				4
	580	92						QJ 264				5
	580	92						QJF 264				5

340	520	82	725	1270	600	800	—	QJ 1068	—	—	301	5	362	498	4
	520	82						QJF 1068				5

360	540	82	768	1380	530	700	—	QJ 1072	—	—	—	5	382	518	4
	540	82						QJF 1072				5

380	560	82	805	1430	500	670	—	QJ 1076	—	—	—	5	402	538	4
	560	82						QJF 1076				5

400	600	90						QJ 1080				5
	600	90						QJF 1080				5

420	620	90						QJ 1084				5
	620	90						QJF 1084				5

440	650	94						QJ 1088				6
	650	94						QJF 1088				6

460	680	100						QJ 1092				6
	680	100						QJF 1092				6

480	700	100						QJ 1096				6
	700	100						QJF 1096				6

<- 上一项下一项 ->
