推力球轴承

常用滚动轴承尺寸及性能参数分页导航

本页导航 广告链接

推力球轴承

单向推力球轴承(GB/T301-2015)

轴径10～90

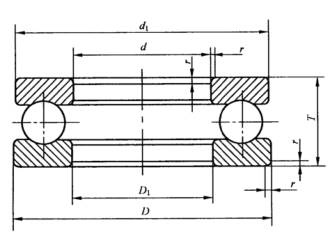

单向推力球轴承 (GB/T 301—2015)
单向推力球轴承51000行										应用单向推力球轴承只能承受一个方向的轴向载荷，可限制轴和壳体一个方向的轴向位移。为了防止钢球和沟道间引起过大的滑动，必须使轴承在运行中保持最小的轴向载荷。
轴向当量动载荷：P_a＝F_a 轴向当量静载荷：P_0a＝F_a 最小轴向载荷式中　　n——转速，r/min
基本尺寸 /mm			基本额定载荷 /kN		最小载荷常数	极限转速 /r·min^-1		重量 /kg	轴承代号	其他尺寸 /mm			安装尺寸 /mm
d	D	T	C_a	C_0a	A	脂	油	W ≈	51000型	D₁ min	d_1s max	r min	d_a min	D_a max	r_a max
10	24	9	10.0	14.0	0.001	6300	9000	0.019	51100	11	24	0.3	18	16	0.3
	26	11	12.5	17.0	0.002	6000	8000	0.028	51200	12	26	0.6	20	16	0.6

12	26	9	10.2	15.2	0.001	6000	8500	0.021	51101	13	26	0.3	20	18	0.3
	28	11	13.2	19.0	0.002	5300	7500	0.031	51201	14	28	0.6	22	18	0.6

15	28	9	10.5	16.8	0.002	5600	8000	0.022	51102	16	28	0.3	23	20	0.3
	32	12	16.5	24.8	0.003	4800	6700	0.041	51202	17	32	0.6	25	22	0.6

17	30	9	10.8	18.2	0.002	5300	7500	0.024	51103	18	30	0.3	25	22	0.3
	35	12	17.0	27.2	0.004	4500	6300	0.048	51203	19	35	0.6	28	24	0.6

20	35	10	14.2	24.5	0.004	4800	6700	0.036	51104	21	35	0.3	29	26	0.3
	40	14	22.2	37.5	0.007	3800	5300	0.075	51204	22	40	0.6	32	28	0.6
	47	18	35.0	55.8	0.016	3600	4500	0.15	51304	22	47	1	36	31	1

25	42	11	15.2	30.2	0.005	4300	6000	0.055	51105	26	42	0.6	35	32	0.6
	47	15	27.8	50.5	0.013	3400	4800	0.11	51205	27	47	0.6	38	34	0.6
	52	18	35.5	61.5	0.021	3000	4300	0.17	51305	27	52	1	41	36	1
	60	24	55.5	89.2	0.044	2200	3400	0.31	51405	27	60	1	46	39	1

30	47	11	16.0	34.2	0.007	4000	5600	0.062	51106	32	47	0.6	40	37	0.6
	52	16	28.0	54.2	0.016	3200	4500	0.13	51206	32	52	0.6	43	39	0.6
	60	21	42.8	78.5	0.033	2400	3600	0.26	51306	32	60	1	48	42	1
	70	28	72.5	125	0.082	1900	3000	0.51	51406	32	70	1	54	46	1

35	52	12	18.2	41.5	0.010	3800	5300	0.077	51107	37	52	0.6	45	42	0.6
	62	18	39.2	78.2	0.033	2800	4000	0.21	51207	37	62	1	51	46	1
	68	24	55.2	105	0.059	2000	3200	0.37	51307	37	68	1	55	48	1
	80	32	86.8	155	0.13	1700	2600	0.76	51407	37	80	1.1	62	53	1

40	60	13	26.8	62.8	0.021	3400	4800	0.11	51108	42	60	0.6	52	48	0.6
	68	19	47.0	98.2	0.050	2400	3600	0.26	51208	42	68	1	57	51	1
	78	26	69.2	135	0.096	1900	3000	0.53	51308	42	78	1	63	55	1
	90	36	112	205	0.22	1500	2200	1.06	51408	42	90	1.1	70	60	1

45	65	14	27.0	66.0	0.024	3200	4500	0.14	51109	47	65	0.6	57	53	0.6
	73	20	47.8	105	0.059	2200	3400	0.30	51209	47	73	1	62	56	1
	85	28	75.8	150	0.13	1700	2600	0.66	51309	47	85	1	69	61	1
	100	39	140	262	0.36	1400	2000	1.41	51409	47	100	1.1	78	67	1

50	70	14	27.2	69.2	0.027	3000	4300	0.15	51110	52	70	0.6	62	58	0.6
	78	22	48.5	112	0.068	2000	3200	0.37	51210	52	78	1	67	61	1
	95	31	96.5	202	0.21	1600	2400	0.92	51310	52	95	1.1	77	68	1
	110	43	160	302	0.50	1300	1900	1.86	51410	52	110	1.5	86	74	1.5

55	78	16	33.8	89.2	0.043	2800	4000	0.22	51111	57	78	0.6	69	64	0.6
	90	25	67.5	158	0.13	2900	3000	0.58	51211	57	90	1	76	69	1
	105	35	115	242	0.31	1500	2200	1.28	51311	57	105	1.1	85	75	1
	120	48	182	355	0.68	1100	1700	2.51	51411	57	120	1.5	94	81	1.5

60	85	17	40.2	108	0.063	2600	3800	0.27	51112	62	85	1	75	70	1
	95	26	73.5	178	0.16	1800	2800	0.66	51212	62	95	1	81	74	1
	110	35	118	262	0.35	1400	2000	1.37	51312	62	110	1.1	90	80	1
	130	51	200	395	0.88	1000	1600	3.08	51412	62	130	1.5	102	88	1.5

65	90	18	40.5	112	0.07	2400	3600	0.31	51113	67	90	1	80	75	1
	100	27	74.8	188	0.18	1700	2600	0.72	51213	67	100	1	86	79	1
	115	36	115	262	0.38	1300	1900	1.48	51313	67	115	1.1	95	85	1
	140	56	215	448	1.14	900	1400	3.91	51413	68	140	2	110	95	2

70	95	18	40.8	115	0.078	2200	3400	0.33	51114	72	95	1	85	80	1
	105	27	73.5	188	0.19	1600	2400	0.75	51214	72	105	1	91	84	1
	125	40	148	340	0.60	1200	1800	1.98	51314	72	125	1.1	103	92	1
	150	60	255	560	1.71	850	1300	4.85	51414	73	150	2	118	102	2

75	100	19	48.2	140	0.11	2000	3200	0.38	51115	77	100	1	90	85	1
	110	27	74.8	198	0.21	1500	2200	0.82	51215	77	110	1	96	89	1
	135	44	162	380	0.77	1100	1700	2.58	51315	77	135	1.5	111	99	1.5
	160	65	268	615	2.00	800	1200	6.08	51415	78	160	2	125	110	2

80	105	19	48.5	145	0.12	1900	3000	0.40	51116	82	105	1	95	90	1
	115	28	83.8	222	0.27	1400	2000	0.90	51216	82	115	1	101	94	1
	140	44	160	380	0.81	1000	1600	2.69	51316	82	140	1.5	116	104	1.5
	170	68	292	692	2.55	750	1100	7.12	51416	83	170	2.1	133	117	2.1

85	110	19	49.2	150	0.13	1800	2800	0.42	51117	87	110	1	100	95	1
	125	31	102	280	0.41	1300	1900	1.21	51217	88	125	1	109	101	1
	150	49	208	495	1.28	950	1500	3.47	51317	88	150	1.5	124	111	1.5
	180	72	318	782	3.24	700	1000	8.28	51417	88	177	2.1	141	124	2.1

90	120	22	65.0	200	0.21	1700	2600	0.65	51118	92	120	1	108	102	1
	135	35	115	315	0.52	1200	1800	1.65	51218	93	135	1.1	117	108	1
	155	50	205	495	1.34	900	1400	3.69	51318	93	155	1.5	129	116	1.5
	190	77	325	825	3.71	670	950	9.86	51418	93	187	2.1	149	131	2.1

轴径100～750

单向推力球轴承 (GB/T 301—2015)
单向推力球轴承51000行										应用单向推力球轴承只能承受一个方向的轴向载荷，可限制轴和壳体一个方向的轴向位移。为了防止钢球和沟道间引起过大的滑动，必须使轴承在运行中保持最小的轴向载荷。
轴向当量动载荷：P_a＝F_a 轴向当量静载荷：P_0a＝F_a 最小轴向载荷式中　　n——转速，r/min
基本尺寸 /mm			基本额定载荷 /kN		最小载荷常数	极限转速 /r·min^-1		重量 /kg	轴承代号	其他尺寸 /mm			安装尺寸 /mm
d	D	T	C_a	C_0a	A	脂	油	W ≈	51000型	d₁ min	D₁ max	r min	d_a min	D_a max	r_a max
100	135	25	85.0	268	0.37	1600	2400	0.95	51120	102	135	1	121	114	1
	150	38	132	375	0.75	1100	1700	2.21	51220	103	150	1.1	130	120	1
	170	55	235	595	1.88	800	1200	4.86	51320	103	170	1.5	142	128	1.5
	210	85	400	1080	6.17	600	850	13.3	51420	103	205	3	165	145	2.5

110	145	25	87.0	288	0.43	1500	2200	1.03	51122	112	145	1	131	124	1
	160	38	138	412	0.89	1000	1600	2.39	51222	113	160	1.1	140	130	1
	190	63	278	755	2.97	700	1100	7.05	51322	113	187	2	158	142	2
	230	95	490	1390	10.4	530	750	20.0	51422	113	225	3	181	159	2.5

120	155	25	87.0	298	0.48	1400	2000	1.10	51124	122	155	1	141	134	1
	170	39	135	412	0.96	950	1500	2.62	51224	123	170	1.1	150	140	1
	210	70	330	945	4.58	670	950	9.54	51324	123	205	2.1	173	157	2.1
	250	102	412	1220	12.4	480	670	25.5	51424	123	245	4	196	174	3

130	170	30	108	375	0.74	1300	1900	1.70	51126	132	170	1	154	146	1
	190	45	188	575	1.75	900	1400	3.93	51226	133	187	1.5	166	154	1.5
	225	75	358	1070	5.91	600	850	11.7	51326	134	220	2.1	186	169	2.1
	270	110	630	2010	21.1	430	600	32.0	51426	134	265	4	212	188	3

140	180	31	110	402	0.84	1200	1800	1.85	51128	142	178	1	164	156	1
	200	46	190	598	1.96	850	1300	4.27	51228	143	197	1.5	176	164	1.5
	240	80	395	1230	7.84	560	800	14.1	51328	144	235	2.1	199	181	2.1
	280	112	630	2010	22.2	400	560	32.2	51428	144	275	4	222	198	3

150	190	31	110	415	0.93	1100	1700	1.95	51130	152	188	1	174	166	1
	215	50	242	768	3.06	800	1200	5.52	51230	153	212	1.5	189	176	1.5
	250	80	405	1310	8.80	530	750	14.9	51330	154	245	2.1	209	191	2.1
	300	120	670	2240	27.9	380	530	38.2	51430	154	295	4	238	212	3

160	200	31	110	428	1.01	1000	1600	2.06	51132	162	198	1	184	176	1
	225	51	240	768	3.23	750	1100	5.91	51232	163	222	1.5	199	186	1.5
	270	87	470	1570	12.8	500	700	18.9	51332	164	265	3	225	205	2.5
	320	130							51432	164	315	5

170	215	34	135	528	1.48	950	1500	2.71	51134	172	213	1.1	197	188	1
	240	55	280	915	4.48	700	1000	7.31	51234	173	237	1.5	212	198	1.5
	280	87	470	1580	13.8	480	670	22.5	51334	174	275	3	235	215	2.5
	340	135							51434	174	335	5

180	225	34	135	528	1.56	900	1400	2.77	51136	183	222	1.1	207	198	1
	250	56	285	958	4.91	670	950	7.84	51236	183	247	1.5	222	208	1.5
	300	95	518	1820	17.9	430	600	28.7	51336	184	295	3	251	229	2.5
	360	140							51436	184	355	5

190	240	37	172	678	2.41	850	1300	3.61	51138	193	237	1.1	220	210	1
	270	62	328	1160	6.97	630	900	10.5	51238	194	267	2	238	222	2
	320	105	608	2220	26.7	400	560	41.1	51338	195	315	4	266	244	3

200	250	37	172	698	2.60	800	1200	3.77	51140	203	247	1.1	230	220	1
	280	62	332	1210	7.59	600	850	11.0	51240	204	277	2	248	232	2
	340	110	600	2220	28.0	360	500	44.0	51340	205	335	4	282	258	3

220	270	37	188	782	3.35	750	1100	4.60	51144	223	267	1.1	250	240	1
	300	63	365	1360	10.3	560	800	13.7	51244	224	297	2	268	252	2
	360	112							51344	225	355	4

240	300	45	258	1040	5.95	700	1000	7.6	51148	243	297	1.5	276	264	1.5
	340	78	468	1870	19.0	450	630	23.6	51248	244	335	2.1	299	281	2.1
	380	112	692	2870	44.1	320	450	51	51348	245	375	4	322	298	3

260	320	45	270	1140	6.99	670	950	8.10	51152	263	317	1.5	296	284	1.5
	360	79	488	2050	22.3	430	600	25.5	51252	264	355	2.1	319	301	2.1

280	350	53	338	1430	11.2	560	800	12.2	51156	283	347	1.5	322	308	1.5
	380	80	490	2140	24.7	400	560	27.8	51256	284	375	2.1	339	321	2.1

300	380	62	415	1860	18.5	500	700	17.5	51160	304	376	2	348	332	2
	420	95	578	2670	39.3	360	560	42.5	51260	304	415	3	371	349	2.5

320	400	63	418	1920	20.2	480	670	18.9	51164	324	396	2	368	352	2
	440	95	612	2920	45.3	340	480	45.5	51264	325	435	3	391	369	2.5

340	420	64	428	2050	22.7	450	630	20.5	51168	344	416	2	388	372	2
	460	96	620	3040	49.6	320	450	52	51268	345	455	3	411	389	2.5
	540	160	1120	5720	175	150	220	145	51368	345	535	5	460	420	4

360	440	65	432	2110	24.6	430	600	22	51172	364	436	2	408	392	2
	500	110	775	3940	84.0	260	380	70.9	51272	365	495	4	442	418	3

380	460	65	440	2210	26.0	430	600	23.0	51176	384	456	2	428	412	2
	520	112	788	4120	91.5	240	360	73.0	51276	385	515	4	463	437	3

400	480	65	452	2320	28.0	400	560	23.7	51180	404	476	2	448	432	2

420	500	65	462	2480	33.3	380	530	25.2	51184	424	495	2	468	452	2

440	540	80	527	3000	47.0	360	500	42.0	51188	444	536	2.1	499	481	2.1

460	560	80	578	3310	58.9	320	450	43	51192	464	555	2.1	519	501	2.1

480	580	80	592	3490	53.0	300	430	43.9	51196	484	575	2.1	539	521	2.1

500	600	80	595	3570	68.8	280	400	47.2	511/500	504	595	2.1	559	541	2.1

530	640	85	708	4000	80.0	260	380	57.3	511/530	534	635	3	595	575	2.5

630	750	95							511/630	634	745	3

670	800	105	860	5020	206	160	240	105	511/670	674	795	4	747	723	3

双向推力球轴承(GB/T301-2015)

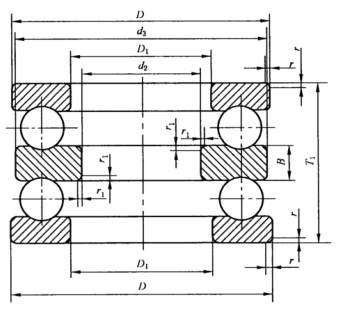

双向推力球轴承 (GB/T 301—2015)
双向推力球轴承52000型																应用双向轴承可以承受两个方向的轴向载荷，可限制两个方向的轴向位移。
基本尺寸 /mm			基本额定载荷 /kN		最小载荷常数	极限转速 /r·min^-1		重量 /kg	轴承代号	其他尺寸 /mm					安装尺寸 /mm
d	D	T₁	C_a	C_0a	A	脂	油	W ≈	52000型	d₃ max	D_1s min	B	r min	r₁ min	d_a max	D_a min	r_a	r_1a
10	32	22	16.5	24.8	0.003	4800	6700	0.08	52202	17	32	5	0.6	0.3	15	22	0.6	0.3

15	40	26	22.2	37.5	0.007	3800	5300	0.15	52204	22	40	6	0.6	0.3	20	28	0.6	0.3
	60	45	55.5	89.2	0.044	2200	3400	0.61	52405	27	60	11	1	0.6	25	39	1	0.6

20	47	28	27.8	50.5	0.013	3400	4800	0.21	52205	27	47	7	0.6	0.3	25	34	0.6	0.3
	52	34	35.5	61.5	0.021	3000	4300	0.32	52305	27	52	8	1	0.3	25	36	1	0.3
	70	52	72.5	125	0.082	1900	3000	0.97	52406	32	70	12	1	0.6	30	46	1	0.6

25	52	29	28.0	54.2	0.016	3200	4500	0.24	52206	32	52	7	0.6	0.3	30	39	0.6	0.3
	60	38	42.8	78.5	0.033	2400	3600	0.47	52306	32	60	9	1	0.3	30	42	1	0.3
	80	59	86.8	155	0.13	1700	2600	1.41	52407	37	80	14	1.1	0.6	35	53	1	0.6

30	62	34	39.2	78.2	0.033	2800	4000	0.41	52207	37	62	8	1	0.3	35	46	1	0.3
	68	44	55.2	105	0.059	2000	3200	0.68	52307	37	68	10	1	0.3	35	48	1	0.3
	68	36	47.0	98.2	0.050	2400	3600	0.53	52208	42	68	9	1	0.6	40	51	1	0.6
	78	49	69.2	135	0.098	1900	3000	1.03	52308	42	78	12	1	0.6	40	55	1	0.6
	90	65	112	205	0.22	1500	2200	1.94	52408	42	90	15	1.1	0.6	40	60	1	0.6

35	73	37	47.8	105	0.059	2200	3400	0.59	52209	47	73	9	1	0.6	45	56	1	0.6
	85	52	75.8	150	0.13	1700	2600	1.25	52309	47	85	12	1	0.6	45	61	1	0.6
	100	72	140	262	0.36	1400	2000	2.64	52409	47	100	17	1.1	0.6	45	67	1	0.6

40	78	39	48.5	112	0.068	2000	3200	0.69	52210	52	78	9	1	0.6	50	61	1	0.6
	95	58	96.5	202	0.21	1600	2400	1.76	52310	52	95	14	1.1	0.6	50	68	1	0.6
	110	78	160	302	0.50	1300	1900	3.40	52410	52	110	18	1.5	0.6	50	74	1.5	0.6

45	90	45	67.5	158	0.13	1900	3000	1.17	52211	57	90	10	1	0.6	55	69	1	0.6
	105	64	115	242	0.31	1500	2200	2.38	52311	57	105	15	1.1	0.6	55	75	1	0.6
	120	87	182	355	0.68	1100	1700	4.54	52411	57	120	20	1.5	0.6	55	81	1.5	0.6

50	95	46	73.5	178	0.16	1800	2800	1.21	52212	62	95	10	1	0.6	60	74	1	0.6
	110	64	118	262	0.35	1400	2000	2.54	52312	62	110	15	1.1	0.6	60	80	1	0.6
	130	93	200	395	0.88	1000	1600	5.58	52412	62	130	21	1.5	0.6	60	88	1.5	0.6
	140	101	215	448	1.14	900	1400	7.07	52413	68	140	23	2	1	65	95	2	1

55	100	47	74.8	188	0.18	1700	2600	1.32	52213	67	100	10	1	0.6	65	79	1	0.6
	115	65	115	262	0.38	1300	1900	2.72	52313	67	115	15	1.1	0.6	65	85	1	0.6
	105	47	73.5	188	0.19	1600	2400	1.42	52214	72	105	10	1	1	70	84	1	1
	125	72	148	340	0.60	1200	1800	3.64	52314	72	125	16	1.1	1	70	92	1	1
	150	107	255	560	1.71	850	1300	8.71	52414	73	150	24	2	1	70	102	2	1

60	110	47	74.8	198	0.21	1500	2200	1.50	52215	77	110	10	1	1	75	89	1	1
	135	79	162	380	0.77	1100	1700	4.72	52315	77	135	18	1.5	1	75	99	1.5	1
	160	115	268	615	2.00	800	1200	10.7	52415	78	160	26	2	1	75	110	2	1

65	115	48	83.8	222	0.27	1400	2000	1.63	52216	82	115	10	1	1	80	94	1	1
	140	79	160	380	0.81	1000	1600	4.92	52316	82	140	18	1.5	1	80	104	1.5	1
	170	120	292	692	2.55	750	1100	12.5	52416	83	170	27	2.1	1	80	117	2.1	1
	180	128							52417	88	179.5	29	2.1	1

70	125	55	102	280	0.41	1300	1900	2.27	52217	88	125	12	1	1	85	109	1	1
	150	87	208	495	1.28	950	1500	6.26	52317	88	150	19	1.5	1	85	114	1.5	1
	190	135	325	825	3.71	670	950	17.3	52418	93	189.5	30	2.1	1.1	90	131	2.1	1

75	135	62	115	315	0.52	1200	1800	3.05	52218	93	135	14	1.1	1	90	108	1	1
	155	88	205	495	1.34	900	1400	6.56	52318	93	155	19	1.5	1	90	116	1.5	1

80	210	150	400	1080	6.17	600	850	23.5	52420	103	209.5	33	3	1.1	100	145	2.5	1

85	150	67	132	375	0.75	1100	1700	4.03	52220	103	150	15	1.1	1	100	120	1	1
	170	97	235	595	1.88	800	1200	8.62	52320	103	170	21	1.5	1	100	128	1.5	1

90	230	166	490	1390	10.4	530	750	33.0	52422	113	229	37	3	1.1	110	159	2.5	1

95	160	67	138	412	0.89	1000	1600	4.38	52222	113	160	15	1.1	1	110	130	1	1
	190	110	278	755	2.97	700	1100	12.4	52322	113	189.5	24	2	1	110	142	2	1
	250	177							52424	123	249	40	4	1.5

100	170	68	135	412	0.96	950	1500	4.82	52224	123	170	15	1.1	1.1	120	140	1	1
	210	123	330	945	4.58	670	950	17.1	52324	123	209.5	27	2.1	1.1	120	157	2.1	1
	270	192	630	2010	21.1	430	600	55.0	52426	134	269	42	4	2	130	188	3	2

110	190	80	188	575	1.75	900	1400	7.36	52226	133	189.5	18	1.5	1.1	130	154	1.5	1
	225	130	358	1070	5.91	600	850	20.8	52326	134	224	30	2.1	1.1	130	169	2.1	1
	280	196	630	2010	22.2	400	560	61.2	52428	144	279	44	4	2	140	198	3	2

120	200	81	190	598	1.96	850	1300	7.80	52228	143	199.5	18	1.5	1.1	140	164	1.5	1
	240	140	395	1230	7.84	560	800	25.0	52328	144	239	31	2.1	1.1	140	181	2.1	1
	300	209	670	2240	27.9	380	530	68.1	52430	154	299	46	4	2	150	212	3	2

130	215	89	242	768	3.06	800	1200	10.3	52230	153	214.5	20	1.5	1.1	150	176	1.5	1
	250	140	405	1310	8.80	530	750	26.4	52330	154	249	31	2.1	1.1	150	191	2.1	1
	320	226							52432	164	319	50	5	2

135	340	236							52434	174	339	50	5	2.1

140	225	90	240	768	3.23	750	1100	10.9	52232	163	224.5	20	1.5	1.1	160	186	1.5	1
	270	153	470	1570	12.8	500	700	33.6	52332	164	269	33	3	1.1	160	205	2.5	1
	360	245							52436	184	359	52	5	3

150	240	97	280	915	4.48	700	1000	13.4	52234	173	239.5	21	1.5	1.1	170	198	1.5	1
	280	153	470	1580	13.8	480	670	15.0	52334	174	279	33	3	1.1	170	215	2.5	1
	250	98	285	958	4.91	670	950	14.6	52236	183	249	21	1.5	2	180	208	1.5	2
	300	165	518	1820	17.9	430	600	49.0	52336	184	299	37	3	2	180	229	2.5	2

160	270	109	328	1160	6.97	630	900	19.5	52238	194	269	24	2	2	190	222	2	2
	320	183							53238	195	319	40	4	2

170	280	109	332	1210	7.59	500	850	20.4	52240	204	279	24	2	2	200	232	2	2
	340	192							53240	205	339	42	4	2

190	300	110							52244	224	299	24	2	2	220		2	2

<- 上一项下一项 ->
