轴套与轴瓦
轴套的固定(JB/ZQ4616-2006)

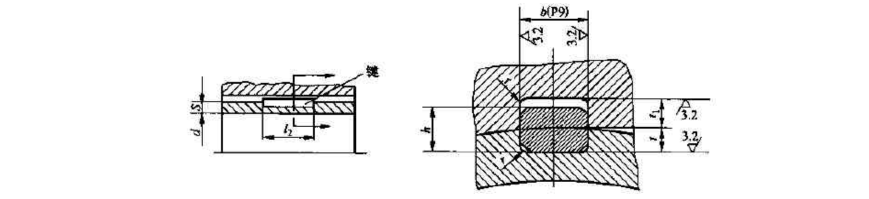

重载轴套固定方式
|
重载轴套固定方式 (JB/ZQ 4616—2006) mm |
|||||
|---|---|---|---|---|---|
|
|
|||||
|
轴套直径 d(D) |
壁厚 S |
键的尺寸 b×h |
轮毂槽深 t1 及公差 |
轴套槽深 t 及公差 |
r |
|
＞80～200 |
7.5～10 |
6×4～12×6 |
按GB/T 1566～1567 《薄型平键和键槽的剖面尺寸》规定 |
0.25 |
|
|
＞200～300 |
12.5～15 |
12×6～20×8 |
0.40 |
||
|
＞300～450 |
17.5～20 |
20×8～28×10 |
1.00 |
||
|
＞450～600 |
＞20～25 |
28×10～32×11 |
1.20 |
||
|
＞600～900 ＞900～1250 |
＞25 |
32×11 |
|||
|
注：外径≤100mm，其极限偏差按k6；外径＞100mm时见原标准。 |
|||||
轻载轴套固定方式
|
轻载轴套固定方式(JB/ZQ 4616—2006) mm |
||||||
|---|---|---|---|---|---|---|
|
|
轴套直径 d(D) |
壁 厚 S |
螺钉(GB/T 73) |
t3 |
Z |
|
|
d1×t1 |
数量 |
|||||
|
＞30~50 |
4 |
M6×15 |
1 |
20 |
1.5 |
|
|
＞50~80 |
5 |
M8×20 |
1 |
25 |
2 |
|
|
＞80~200 |
7.5~10 |
M8×20 |
2 |
25 |
2 |
|
|
＞200~300 |
12.5~15 |
M10×20 |
2 |
26 |
2 |
|
|
＞300~450 |
17.5~20 |
M12×25 |
2 |
31 |
3 |
|
|
＞450~600 |
＞20~25 |
M16×30 |
3 |
37 |
4 |
|
