轴套与轴瓦

非完全流体润滑轴承分页导航

本页导航 广告链接

轴套与轴瓦

轴瓦尺寸（GB/T 7308.1—2021）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
轴瓦材料：ZCuAl10Fe3 铝青铜、锡青铜ZQSn6-6-3及耐磨铸铁
d (H8)	D (k6)	D₁	d₁	B' (H8)	B	l	b	h	h₁	R	r	r₁	轴颈圆角半径
30	40	50	10.5	50	60	8	1	7	1.5	2	2	1	1.5
35 40	45 50	55 60	10.5 10.5	50 60	60 70	8 8	1 1	7 7	1.5 1.5	2.5 2.5	2 2	1 1	2
45 50	55 60	65 70	10.5 10.5	60 65	70 80	8 10	1 1	7 7	1.5 2	2.5 2.5	2.5 2.5	1 1.5
55 60 65	65 70 80	75 80 95	10.5 10.5 10.5	65 65 65	80 80 80	10 10 10	1 1 1	7 8 8	2 2 2	2.5 2.5 2.5	2.5 2.5 2.5	1.5 1.5 1.5
70 75	85 90	100 105	10.5 10.5	75 75	90 90	10 10	1 1	8 8	2.5 2.5	2.5 4	3 3	2 2
80	95	110	10.5	75 120	90 140	10	1	8	2.5	4	3	2	3
85	100	115	10.5	85 140	100 160	12	1.5	10	3	4	3	2
90	105	120	10.5	85 140	100 160	12	1.5	10	3	4	3	2
95	115	130	10.5	90 140	110 160	12	1.5	10	3	4	3	2
100	120	140	10.5	90 160	110 180	12	1.5	10	3	4	3	2
110	130	150	10.5	100 160	120 180	12	2	13	3.5	5	4	2	4
120	140	160	10.5	110 180	130 200	12	2	13	3.5	5	4	2
130	150	175	10.5	120 200	140 220	14	2	16	4	5	4	3
140	165	190	10.5	130 200	150 220	14	2	16	4	5	4	3
150	175	200	10.5	140 220	160 240	14	3	20	4.5	5	4	3
160	185	210	10.5	155 220	170 240	14	3	20	4.5	5	5	3
180	210	240	12.5	240	270	16	3	20	4.5	6	5	3	5
200	230	260	12.5	270	300	16	4	25	5	6	5	4	5
220	250	280	12.5	270	300	16	4	25	5	8	5	4	6
注：1.加工时，上下轴瓦必须一起加工。 2.与轴瓦配合的轴颈最好进行表面淬火。

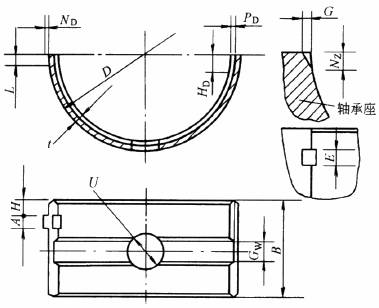

薄壁不翻边轴瓦外径与壁厚 (GB/T 7308.2—2021) /mm

外径 D2	壁厚 er	外径 D	壁厚 t
20，21，22，24，25，26，28，30	1.25，1.50，1.75	170，180，190，200	3.5，4.0，4.5，5.0
32，34，36，38	1.50，1.75，2.0	210，220，240，250，260	4.0，4.5，5.0，6.0
40，42，45，48，50，53，56，60，63	1.75，2.0，2.5	280，300，320，340	5.0，6.0，8.0
67，71，75，80，85	2.0，2.5，3.0	360，380，340	6.0，8.0，10.0
90，95，100，105，110，120	2.5，3.0，3.5	420，450，480，500	8.0，10.0，12.0
125，130，140，150，160	3.0，3.5，4.0
注：1.对于铸铁和钢质轴承座，座孔直径 D 公差按 GB/T 1801规定的H6；对高膨胀系数材料的轴承座，其座孔直径公差可以不按H6，但应按 IT6 级公差。 2.轴瓦内圆表面粗糙度R_a 最大值为0.8μm。对于轴瓦外径大于200mm的轴瓦，内圆表面粗糙度R_a 最大值为1.6μm。 3.轴瓦外圆表面粗糙度：外径D≤250mm时，R_a＝1.25μm；D＞250～500mm时，R_a＝1.6μm。 4.油槽宽度G_W根据使用要求按下列数值选取：2.0mm、2.5mm、3.0mm、3.5mm、4.0mm、5.0mm、6.0mm、8.0mm、9.0mm、10mm，其极限偏差为±0.25mm。 5.槽底壁厚G_E＝(1/2～1/3)t，但应取G_E≥0.7mm(对应G_W为2.0～6.0的G_E)和G_E≥1.2mm(对应G_W为8.0～10的G_E)。 6.油孔直径 U 应根据使用要求确定，但不应等于油槽宽度。

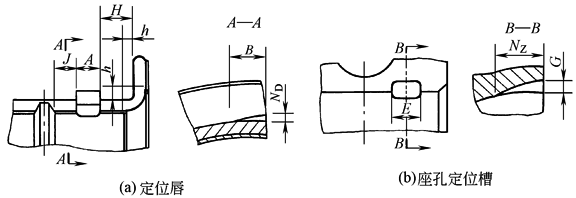

薄壁不翻边轴瓦各部位尺寸公差(GB/T 7308.1—2021)　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

注：

a.经用户与制造商共同商定。

b.表面粗糙度按照GB/T 10610规定的方法评定。

c.带电镀减磨层的轴瓦表面粗糙度测量，可能会因测量装置的探针将软合金层划伤而不够可靠。

d.在承载边。

e.极限偏差不应加大

f.电镀减磨层之后不再加工，对口面的轴瓦高出度公差应增加0.01mm

g.对于大型轴瓦，往往使用较厚的电镀减磨层并需要进行另外的加工。在这种情况下，采用滑动表面无电镀减磨层的公差。

h.需按规定检验

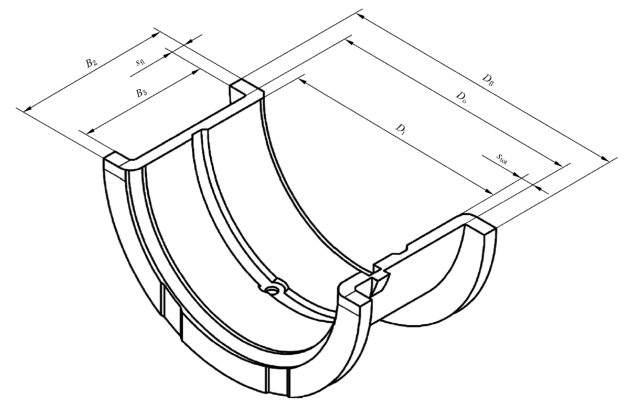

薄壁翻边轴瓦基本尺寸(GB/T 7308—2021)　　　　　　　　　　　　　　　　　　mm

外径 D	壁厚 e_T							止推边外径 D₁	止推边间距 Z
	2.0	2.5	3.0	3.5	4.0	5.0	6.0
	内径 d
40	36	35						52	15	17	21
42	38	37						54	16	18	22
45	41	40						57	17	19	24
48	44	43						60	18	21	25
50	46	45						62	18	21	26
53	49	48						65	19	23	28
56	52	51						68	20	24	30
60	56	55						72	22	25	31
63	59	58						79	23	27	33
67		62	61					83	24	28	34
71		66	65					87	25	29	36
75		70	69					91	26	31	38
80		75	74					96	28	33	41
85		80	79					105	30	35	43
90			84	83				110	31	37	45
95			89	88				115	33	39	48
100			94	93				120	34	41	50
105		99	98				129	36	43	53
110		104	103				134	38	45	55
120		114	113				144	41	49	60
125				118	117			149	42	50	62
130				123	122			154	44	52	65
140				132	132			170	47	56	70
150				142	142			180	51	60	75
160				152	152			190	54	64	80
170					162	160		200	57	68	84
180					172	170		210	60	72	89
190					182	180		220	64	76	94
200					192	190		230	67	80	99
210						200	198	250	70	83	103
220						210	208	260	73	87	108
240						230	228	280	80	95	118
250						240	238	290	83	99	123
注：1.材料为铸铁或钢的轴承座孔的直径公差为 GB/T 1801规定的 H6、H7；其他材料时，其直径公差应达到 IT6～IT7 级。 2.止推边外径 D₁ 应小于轴肩直径。 3.轴承座孔直径，应符合 GB 321《优先数和优先数系》R40系列。

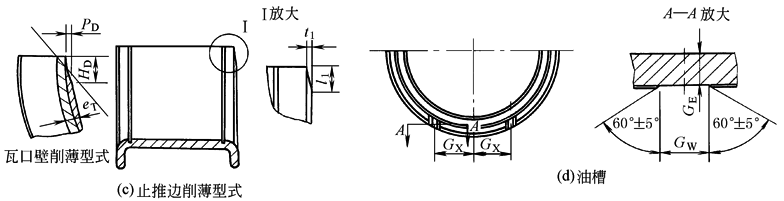

薄壁翻边轴瓦各部位要素尺寸与公差(GB/T 7308—2021)　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
