节流阀的特性
节流阀的特性
|
节流阀的特性 |
|
|---|---|
|
节流阀的名义流量(公称流量)及控制特性 |
|
|
输出受控参数 |
实际上是阀口的通流面积(一般的滑阀常指阀口的轴向开度)，而不是流量 |
|
控制特性含义 |
控制特性应为阀口通流面积(滑阀常指阀口的轴向开度)与输入电信号的关系，而通过阀的流量除了与输入控制电信号相关外，还受阀口前后压差的影响 |
|
控制特性的工程表示 |
工程上常用在阀口压差Δp＝8bar(0.8MPa)条件下的输出流量与输入电信号的关系来表示(定义名义流量的压差各公司不尽统一，应查样本) |
|
名义流量 |
阀口压差Δp＝0.8MPa时的流量为公称流量 |
|
其他流量的计算 |
可根据名义流量qvnom，按公式qvx＝qvnom(Δpx/8)0.5计算其他压差Δpx情况下的流量qvx。这时应注意阀的功率域，超过功率域时，所产生的液动力将使阀芯变得不可控｡在这种情况下，应使用压力补偿器来限制节流口的压差 |
|
下图的说明 |

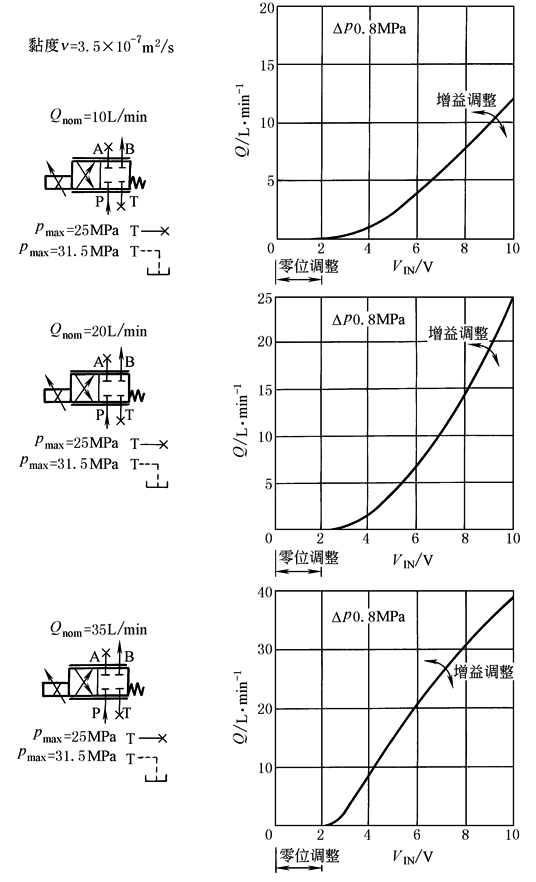

图中的3组特性曲线，都是带阀芯位移检测闭环的6通径(NG6)比例节流阀的控制特性，其名义流量差别产生的原因在于阀芯的周向开口宽度 |
|
比例节流阀的控制特性 |
|
