电液比例流量控制阀

电液比例压力流量复合控制也分为阀控与泵控两大类型：压力流量复合控制阀，压力流量复合控制泵。压力流量复合控制阀的基本原理与特点见下表

特点

与用途

压力流量复合控制阀，实际上是根据注塑机、吹塑机、压铸机控制系统的需要，在三通调速阀基础上迅速发展起来的一种压力和流量精密控制阀类。对于定量泵系统，压力流量阀是理想的控制器件，它调节压力和流量，并使泵卸载。与其他方案不同，压力流量阀设计成将流量调节与压力调节合并在一个整体的阀体中。压力流量阀简化了大型油路块和复杂液压系统的设计、安装与调试

基本

构成

参见三通流量阀的原理图1，如果节流阀1是比例阀，而且本来用于限制系统最高压力的压力先导阀也是比例阀，这就可构成电液比例压力流量复合控制阀

三通

调速阀

就三通调速阀而言，当系统压力没有达到定差溢流阀先导阀调定的安全压力时，先导阀不打开，系统实现负载压力适应，溢流阀主阀起定差溢流阀作用(保持节流阀两端压差为常数)，系统的多余流量以当时的系统压力(而不是先导阀限定的高压)从打开的溢流阀阀口排回油箱；只有当系统压力达到先导阀调定压力，先导阀与主阀芯配合，起到一般溢流阀的作用，此时，不再起定差溢流阀作用

压力

流量阀

就压力流量复合控制阀而言，当需要对流量进行控制时，比例压力阀给定值提高，仅起安全阀作用，补偿器主阀起到定差溢流阀作用；当需要进行系统压力控制时，让节流口全闭(例如塑化阶段的背压控制)或全开，流量控制不起作用

以BOSCH产品为例：其中的比例压力阀可以选择带电反馈、不带电反馈、带电反馈和线性功能，带集成放大器；其中的比例节流阀可以选择带电反馈、不带电反馈，带集成放大器。节流阀压降可调：Δp＝0.5~2MPa

图1为BOSCH公司的三通比例压力流量阀油路原理图。图2为VICKERS公司压力流量阀的内部结构与油路原理图

带可选背压切换功能NG10三通比例压力漏量阀

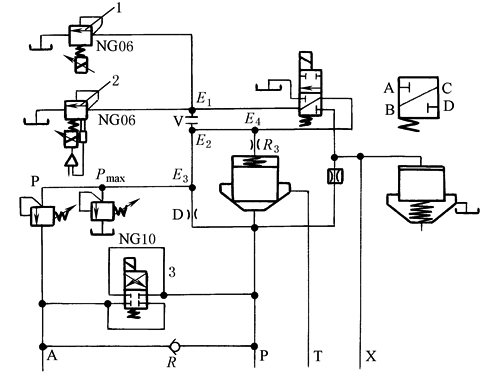

图1  BOSCH压力流量阀油路原理图

1，2，3—节流阀

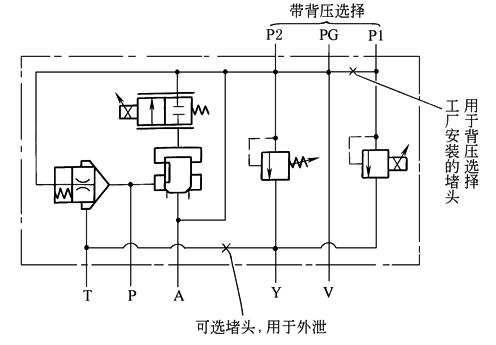

图2  VICKERS压力流量阀结构与油路原理图
