电液比例流量控制阀

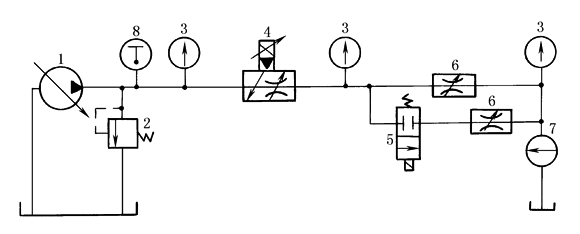

电液比例流量阀的典型试验回路

1—液压泵；2—溢流阀；3，8—压力表；4—被试电液比例流量阀；

5—快速切断阀；6—负载节流阀；7—流量计

与压力阀试验相似，其动态特性受油液容积的影响。有关实验标准规定，进行阀的负载阶跃响应特性试验时，图示快速切断阀5的操作时间不得超过被试阀响应时间的10%，且最大值不得超过10ms。此外，被试阀4与负载节流阀6之间的油液容积应尽可能小，以使负载阶跃信号的前沿尽可能地陡。其具体要求是：保证由于油的压缩性造成的压力梯度用公式d_p/d_t＝ΔVE/V计算所得的，至少是所测梯度的10倍
