起重机钢轨(摘自YB/T 5055-2005)
起重机钢轨(摘自YB/T 5055-2005)
|

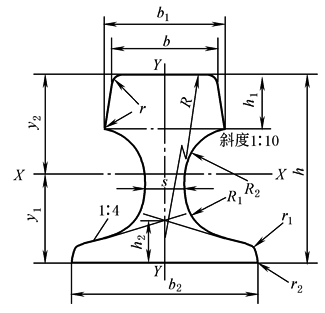

起重机钢轨(YB/T 5055—2005) |
||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
||||||||||||||||||||||
|
钢轨 标号 |
理论质量 /kg·m-1 |
尺 寸 |
截面 面积 /cm2 |
质心距离 |
惯性矩 |
截面系数 |
||||||||||||||||
|
b |
b1 |
b2 |
s |
h |
h1 |
h2 |
R |
R1 |
R2 |
r |
r1 |
r2 |
y1 |
y2 |
IX |
IY |
|
|
|
|||
|
/mm |
/cm |
/cm4 |
/cm3 |
|||||||||||||||||||
|
QU70 |
52.80 |
70 |
76.5 |
120 |
28 |
120 |
32.5 |
24 |
400 |
23 |
38 |
6 |
6 |
1.5 |
67.30 |
5.93 |
6.07 |
1081.99 |
327.16 |
182.46 |
178.25 |
54.53 |
|
QU80 |
63.69 |
80 |
87 |
130 |
32 |
130 |
35.0 |
26 |
400 |
26 |
44 |
8 |
6 |
1.5 |
81.13 |
6.43 |
6.57 |
1547.40 |
482.39 |
240.65 |
235.53 |
74.21 |
|
QU100 |
88.96 |
100 |
108 |
150 |
38 |
150 |
40.0 |
30 |
450 |
30 |
50 |
8 |
8 |
2.0 |
113.32 |
7.60 |
7.40 |
2864.73 |
940.98 |
376.94 |
387.13 |
125.46 |
|
QU120 |
118.10 |
120 |
129 |
170 |
44 |
170 |
45.0 |
35 |
500 |
34 |
56 |
8 |
8 |
2.0 |
150.44 |
8.43 |
8.57 |
4923.79 |
1694.83 |
584.08 |
574.54 |
199.39 |
|
注：1．钢轨的标准长度为9m、9.5m、10m、10.5m、11m、11.5m、12m、12.5m。 2．目前生产QU80、QU100及QU120型，材料为U71Mn[其化学成分(质量分数)为C0.65%~0.77%，Si0.15%~0.35%，Mn1.10%~1.50%]，抗拉强度不小于885MPa。 |
||||||||||||||||||||||
