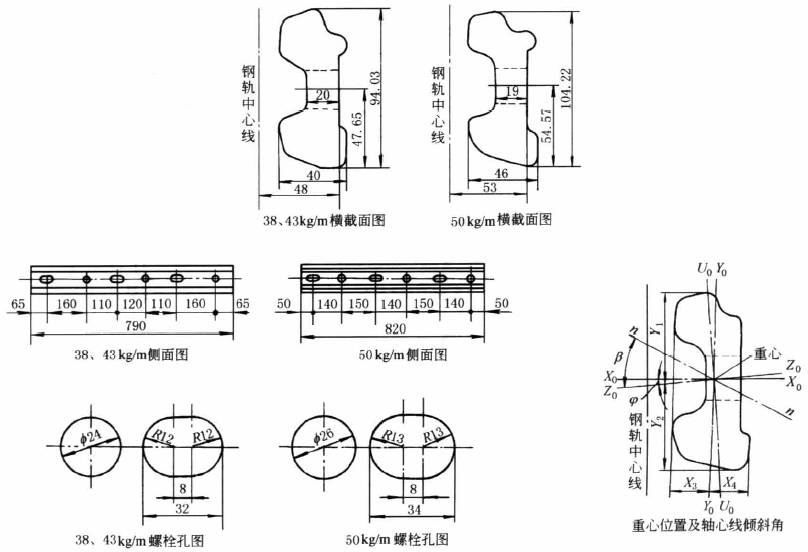

重轨用鱼尾板(摘自GB/T 185-1963、GB/T 184-1963)
重轨用鱼尾板(摘自GB/T 185-1963、GB/T 184-1963)
|
重轨用鱼尾板(GB/T 185—1963、GB/T 184—1963) |
|||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|||||||||||||||||||||||
|
钢轨类型 /kg·m-1 |
鱼尾板 长度 /mm |
横截面 面积 /cm2 |
理论重量/kg |
重心至各处的距离/cm |
轴心线的倾斜角度 |
||||||||||||||||||
|
每米长度 的重量 |
每块重量 |
至顶部 的距离 Y1 |
至下部 的距离 Y2 |
至内侧 的距离 X3 |
至外侧 的距离 X4 |
Z0轴与水 平轴的夹 角φ |
中性轴与 Z0轴的夹 角β |
||||||||||||||||
|
未扣除螺栓孔 |
扣除螺栓孔 |
||||||||||||||||||||||
|
38、43 |
790 |
26.01 |
20.37 |
16.09 |
15.57 |
4.89 |
4.51 |
2.09 |
1.88 |
4°03′ |
27°11′ |
||||||||||||
|
50 |
820 |
30.05 |
23.53 |
19.29 |
18.72 |
5.37 |
5.05 |
2.38 |
2.18 |
4°39′ |
30°15′ |
||||||||||||
|
钢轨类型 /kg·m-1 |
惯性力矩/cm4 |
离心惯性矩 IXY /cm4 |
截面系数/cm3 |
鱼尾板标准号 |
|||||||||||||||||||
|
对X0轴 IX |
对Y0轴 IY |
对主轴 |
对顶部 边缘 W1 |
对下部 边缘 W2 |
对内侧 边缘 W3 |
对外侧 边缘 W4 |
|||||||||||||||||
|
IZ |
IU |
||||||||||||||||||||||
|
38、43 |
190.0 |
27.1 |
190.8 |
26.3 |
-11.6 |
38.9 |
42.1 |
13.0 |
14.4 |
GB/T 185 |
|||||||||||||
|
50 |
281.0 |
40.9 |
282.6 |
39.3 |
-19.7 |
52.2 |
55.4 |
17.2 |
18.8 |
GB/T 184 |
|||||||||||||
|
注：根据鱼尾板技术条件(YB 354—1963)，鱼尾板材料为Q275，其热处理后的力学性能为：
|
|||||||||||||||||||||||
