重轨(摘自 GB 2585-2007)
重轨(摘自 GB 2585-2007)
|

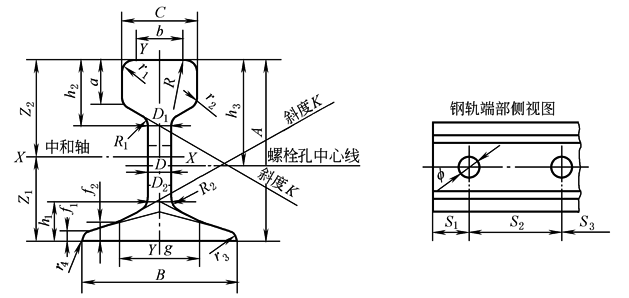

重轨(GB/T 2585—2007) |
||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
||||||||||||||||||||||||||||||||||
|
钢轨型号 /kg·m-1 |
主 要 尺 寸 |
截面 面积 F |
质心距离 |
惯 性 矩 |
截 面 系 数 |
斜度 K |
通常长度 /m |
|||||||||||||||||||||||||||
|
A |
B |
C |
D |
至轨底 Z1 |
至轨顶 Z2 |
JX |
JY |
|
|
|
||||||||||||||||||||||||
|
/mm |
/cm2 |
/cm |
/cm4 |
/cm3 |
||||||||||||||||||||||||||||||
|
38 |
134 |
114 |
68 |
13.0 |
49.5 |
6.67 |
6.73 |
1204.4 |
209.3 |
180.6 |
178.9 |
36.7 |
1∶3 |
12.5，25，50，100 |
||||||||||||||||||||
|
43 |
140 |
114 |
70 |
14.5 |
57.0 |
6.90 |
7.10 |
1489.0 |
260.0 |
217.3 |
208.3 |
45.0 |
1∶3 |
12.5，25，50，100 |
||||||||||||||||||||
|
50 |
152 |
132 |
70 |
15.5 |
65.8 |
7.10 |
8.10 |
2037.0 |
377.0 |
287.2 |
251.3 |
57.1 |
1∶4 |
12.5，25，50，100 |
||||||||||||||||||||
|
60 |
176 |
150 |
73 |
16.5 |
77.45 |
8.12 |
9.48 |
3217.0 |
524.0 |
369.0 |
339.4 |
69.9 |
1∶3 |
12.5，25，50，100 |
||||||||||||||||||||
|
75 |
192 |
150 |
75 |
20.0 |
95.037 |
8.82 |
10.38 |
4489.0 |
665.0 |
509.0 |
432.0 |
89.0 |
1∶4 |
12.5，25，50，100 |
||||||||||||||||||||
|
钢轨型号 /kg·m-1 |
尺 寸/mm |
|||||||||||||||||||||||||||||||||
|
h1 |
h2 |
h3 |
a |
b |
g |
f1 |
f2 |
r1 |
r2 |
r3 |
r4 |
S1 |
S2 |
S3 |
f |
R |
R1 |
R2 |
D1 |
D2 |
||||||||||||||
|
38 |
24 |
39 |
74.5 |
27.7 |
43.9 |
79.0 |
9.0 |
10.8 |
13 |
4.0 |
4.0 |
2.0 |
56 |
110 |
160 |
29 |
300 |
7 |
7 |
16.3 |
16.3 |
|||||||||||||
|
43 |
27 |
42 |
77.5 |
30.4 |
46.0 |
78.0 |
11.0 |
14.0 |
13 |
2.0 |
4.0 |
2.5 |
56 |
110 |
160 |
29 |
300 |
10 |
15 |
17.6 |
16.9 |
|||||||||||||
|
50 |
27 |
42 |
83.5 |
33.3 |
46.0 |
— |
10.5 |
— |
13 |
2.5 |
4.0 |
2.0 |
66 |
150 |
140 |
31 |
300 |
12 |
20 |
19.4 |
— |
|||||||||||||
|
60 |
30.5 |
48.5 |
97.0 |
36.3 |
50.7 |
91.4 |
12.0 |
15.3 |
13 |
2.0 |
4.0 |
2.0 |
76 |
140 |
140 |
31 |
300 |
25 |
20 |
20.8 |
20.4 |
|||||||||||||
|
75 |
32.3 |
55.3 |
111.6 |
46.0 |
47.8 |
— |
13.5 |
— |
15 |
5.0 |
4.0 |
2.0 |
96 |
220 |
130 |
31 |
500 |
17 |
25 |
24.8 |
23.2 |
|||||||||||||
|
注：1．重轨钢号有U74(抗拉强度Rm不小于780MPa)、U71Mn、U70MnSi、U71MnSiCu(三者抗拉强度Rm不小于880MPa)、U75V、U76N6RE(二者抗拉强度Rm不小于980MPa)、U70Mn(抗拉强度Rm不小于880MPa)，其化学成分符合GB 2585的规定。 2．钢轨以热轧状态交货。 |
||||||||||||||||||||||||||||||||||
