橡胶件的精度

橡胶件的精度

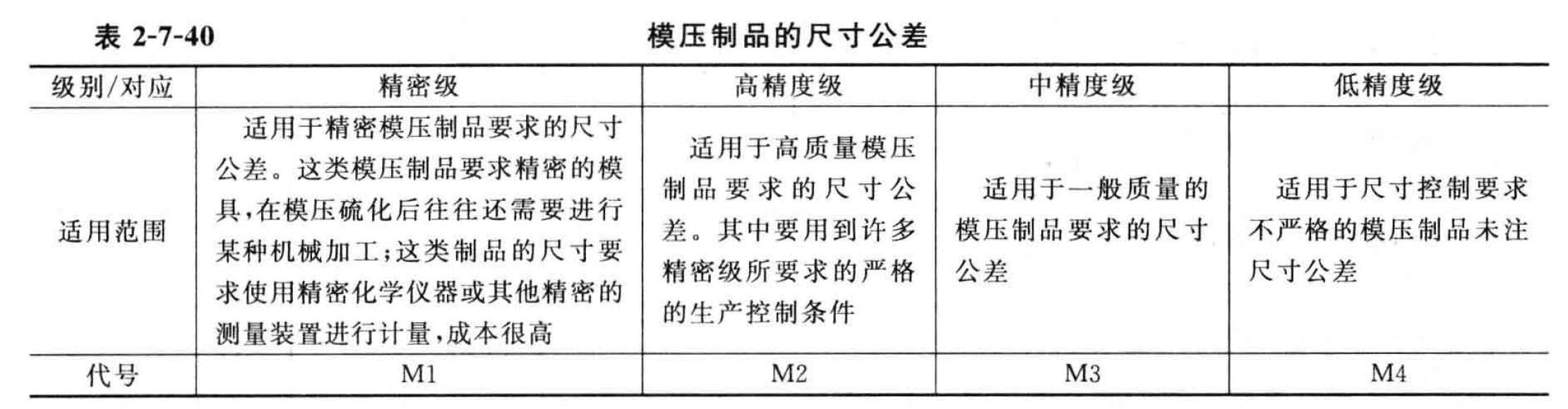

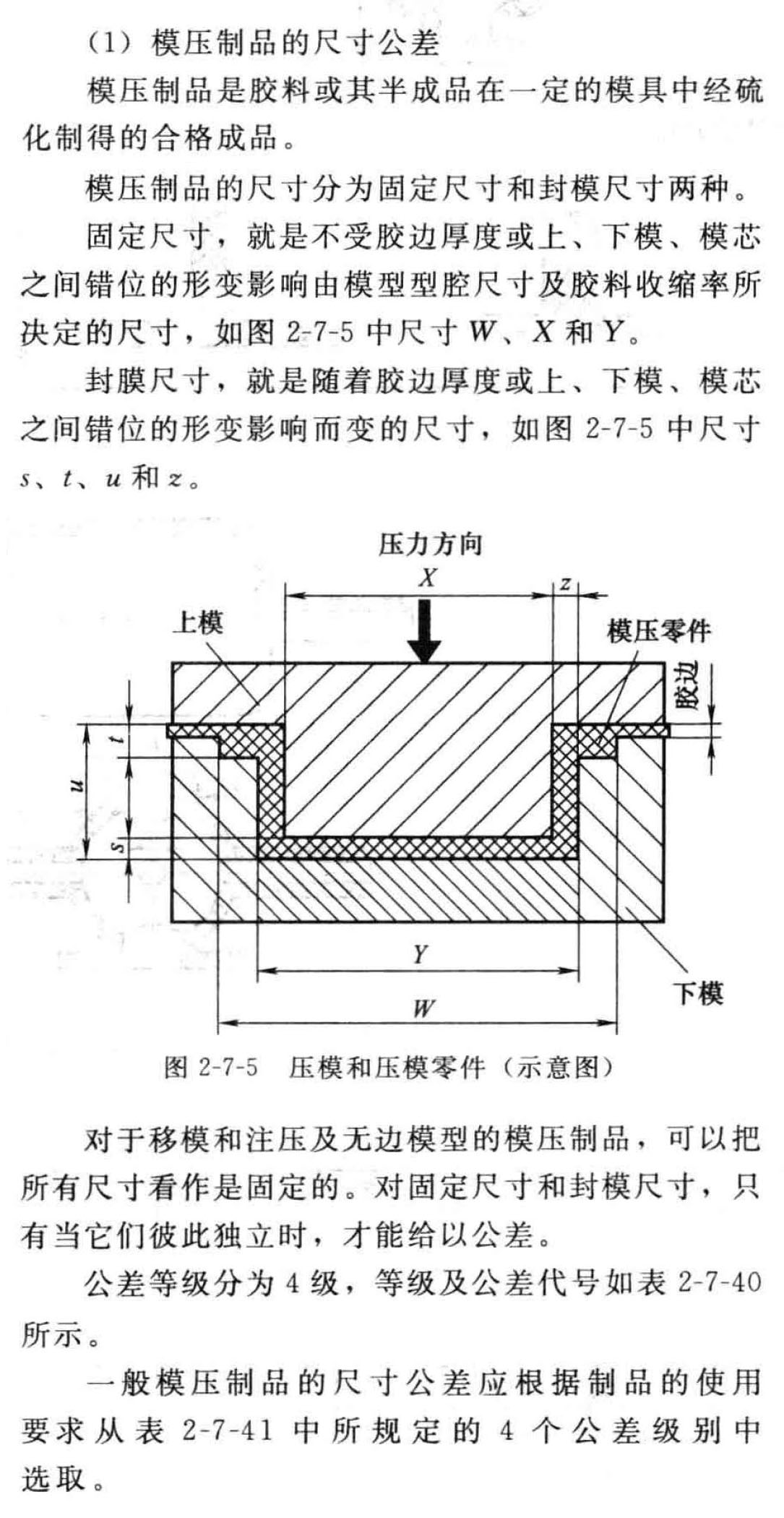

模压制品尺寸公差(摘自GB/T 3672-2002)

表 2-7-41

注：本表的单位是mm。F是固定尺寸公差；C是封模尺寸公差。

公称尺寸 M1级 M2级 M3级 M4级
大于 直到并包括 F C F C F C F和C
0 4 ±0.08 ±0.10 ±0.10 ±0.15 ±0.25 ±0.40 ±0.50
4 6.3 ±0.10 ±0.12 ±0.15 ±0.20 ±0.25 ±0.40 ±0.50
6.3 10 ±0.10 ±0.15 ±0.20 ±0.20 ±0.30 ±0.50 ±0.70
10 16 ±0.15 ±0.20 ±0.20 ±0.25 ±0.40 ±0.60 ±0.80
16 25 ±0.20 ±0.20 ±0.25 ±0.35 ±0.50 ±0.80 ±1.00
25 40 ±0.20 ±0.25 ±0.35 ±0.40 ±0.60 ±1.00 ±1.30
40 63 ±0.25 ±0.35 ±0.40 ±0.50 ±0.80 ±1.30 ±1.60
63 100 ±0.35 ±0.40 ±0.50 ±0.70 ±1.00 ±1.60 ±2.00
100 160 ±0.40 ±0.50 ±0.70 ±0.80 ±1.30 ±2.00 ±2.50
160 — 0.003 0.004 0.005 0.007 0.008 0.013 0.015

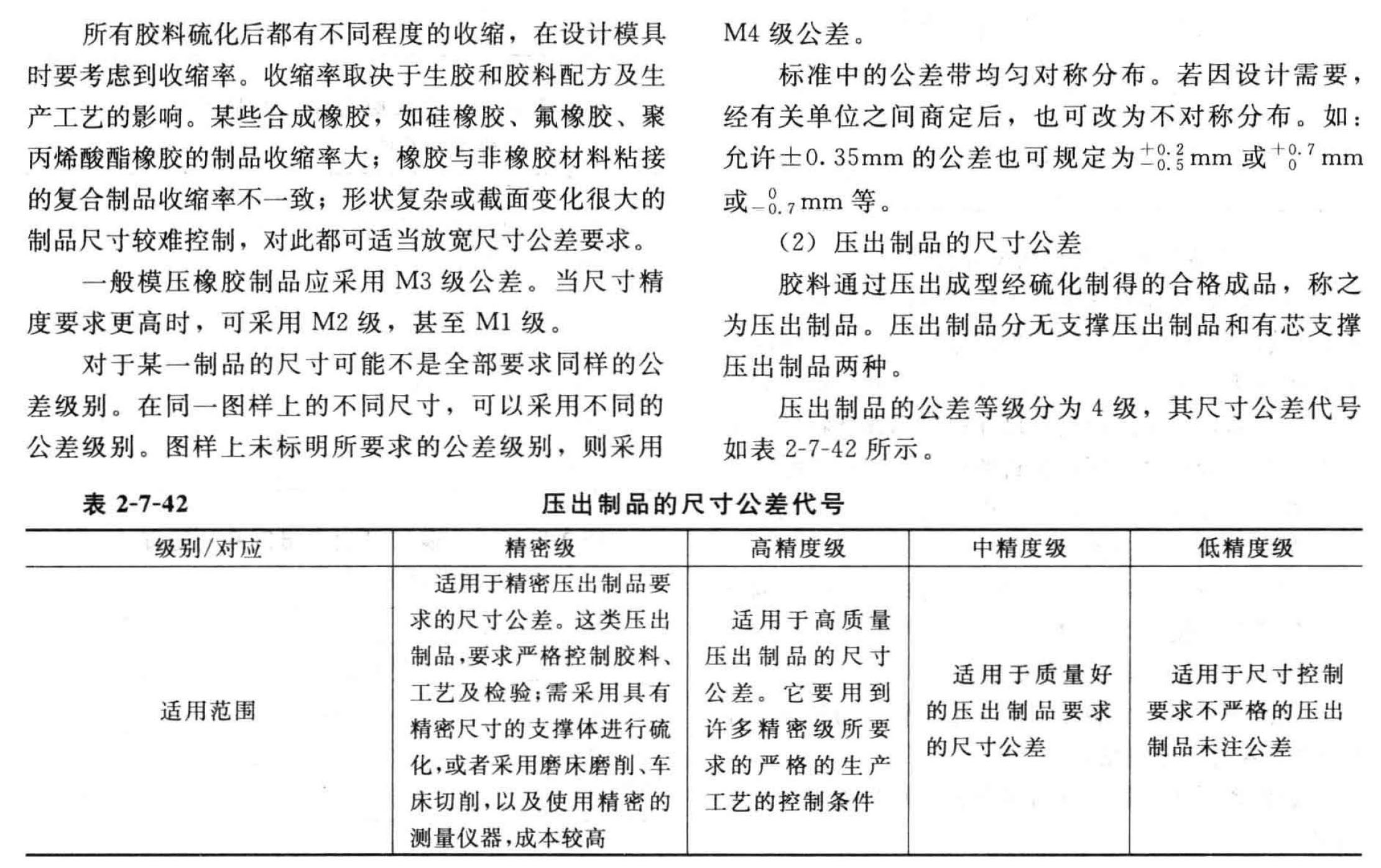

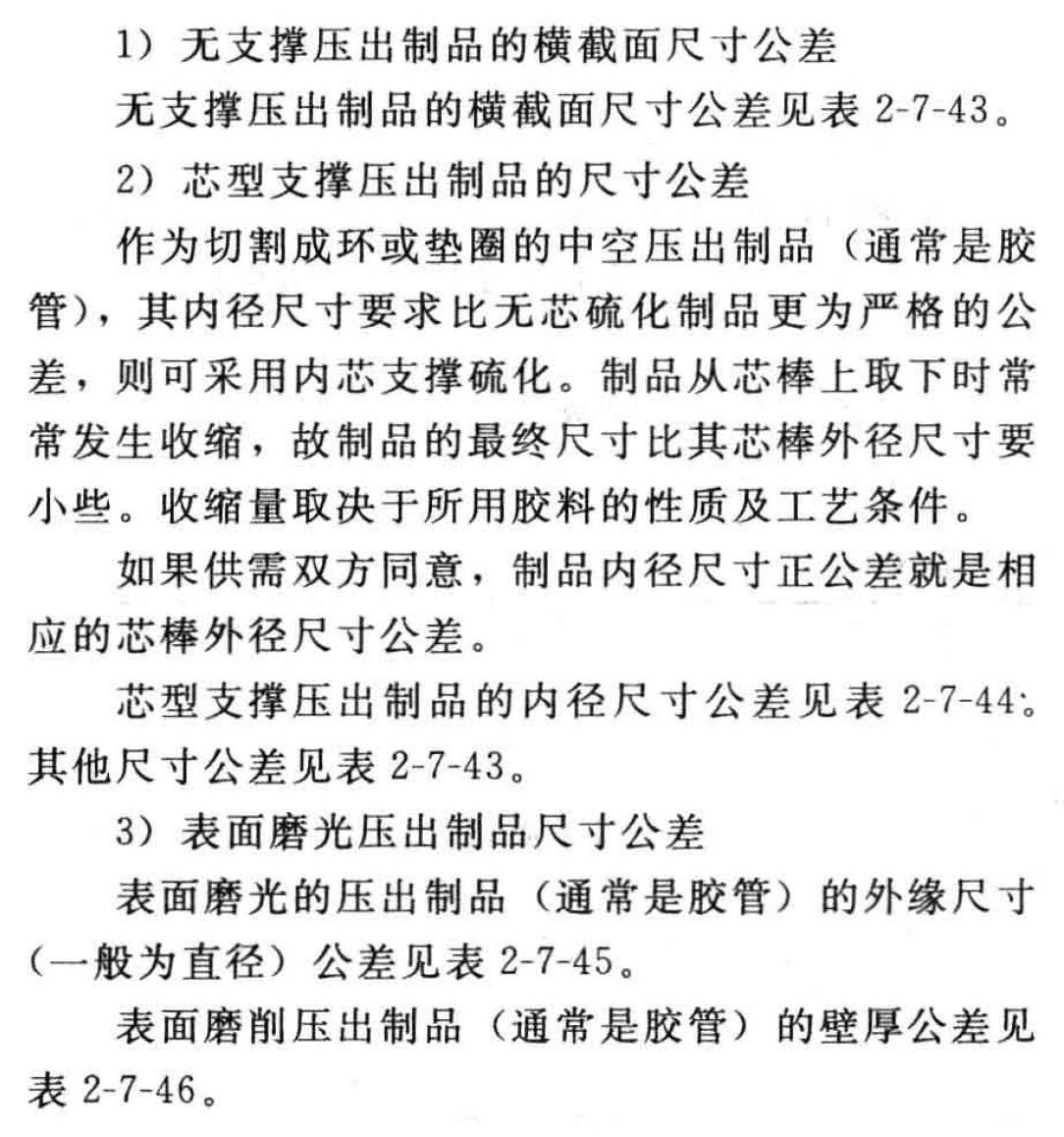

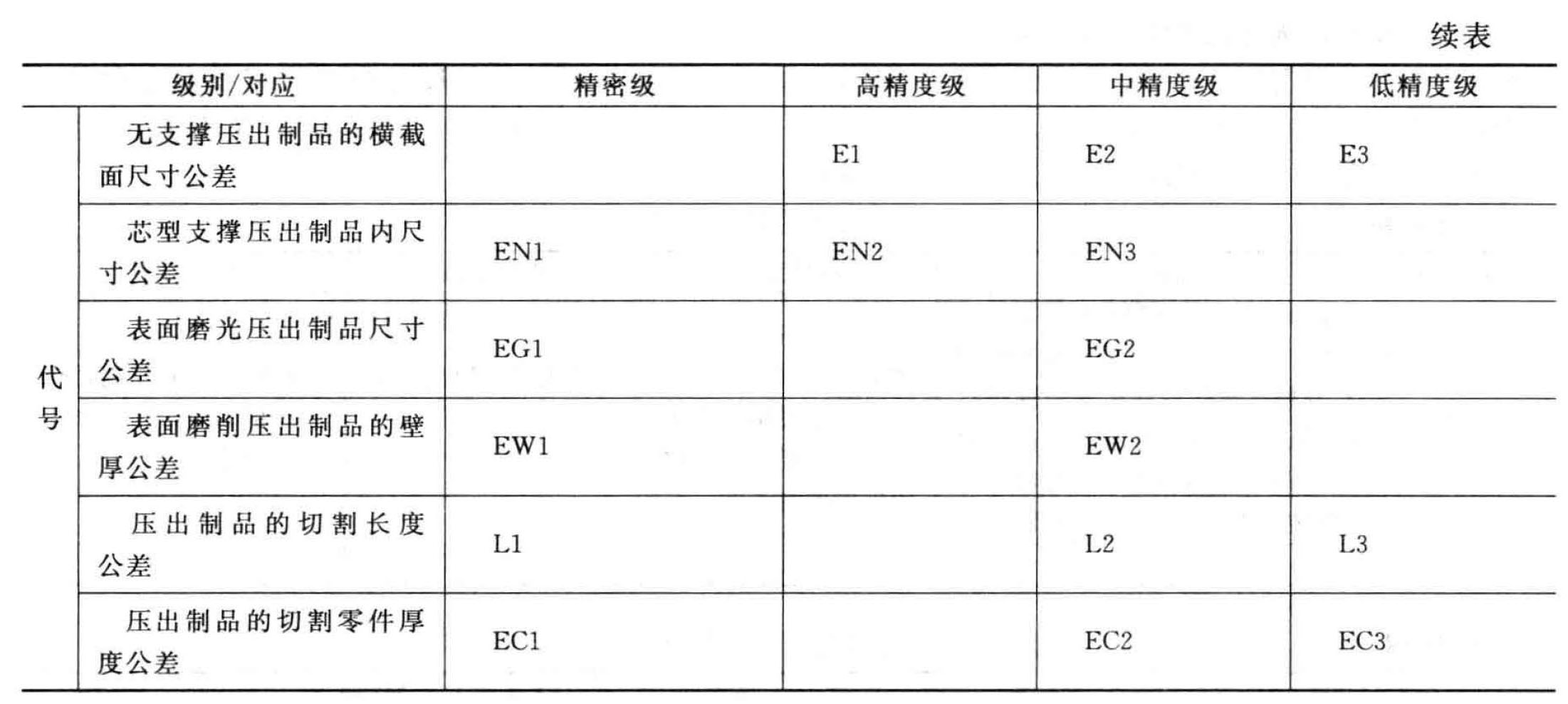

无支撑压出制品的横截面尺寸公差(摘自GB/T 3672-2002)

表 2-7-43

注：1．E1、E2、E3：分别代表无支撑压出制品横截面尺寸公差的高[精度]、中[精度]、低[精度]级。
2．本表的单位是mm。

公称尺寸 E1级 E2级 E3级
大于 直到并包括
0 1.5 ±0.15 ±0.25 ±0.40
1.5 2.5 ±0.20 ±0.35 ±0.50
2.5 4 ±0.25 ±0.40 ±0.70
4 6.3 ±0.35 ±0.50 ±0.80
6.3 10 ±0.40 ±0.70 ±1.00
10 16 ±0.50 ±0.80 ±1.30
16 25 ±0.70 ±1.00 ±1.60
25 40 ±0.80 ±1.30 ±2.00
40 63 ±1.00 ±1.60 ±2.50
63 100 ±1.30 ±2.00 ±3.20

芯型支撑的压出制品内径尺寸公差(摘自GB/T 3672-2002)

表 2-7-44

注：1．EN1、EN2、EN3：分别代表芯型支撑压出制品横截面尺寸公差的精[密]、高[精度]、中[精度]级。
2．本表的单位是mm。

公称尺寸 EN1级 EN2级 EN3级
大于 直到并包括
0 4 ±0.20 ±0.20 ±0.35
4 6.3 ±0.20 ±0.25 ±0.40
6.3 10 ±0.25 ±0.35 ±0.50
10 16 ±0.35 ±0.40 ±0.70
16 25 ±0.40 ±0.50 ±0.80
25 40 ±0.50 ±0.70 ±1.00
40 63 ±0.70 ±0.80 ±1.30
63 100 ±0.80 ±1.00 ±1.60
100 160 ±1.00 ±1.30 ±2.00
160 — 0.006 0.008 0.012

表面磨光压出制品尺寸公差(摘自GB/T 3672-2002)

表 2-7-45

注：1．EG1、EG2：分别代表表面磨削压出制品外缘尺寸公差的精[密]、中[精度]级。
2．本表的单位是mm。

公称尺寸 EG1级 EG2级
大于 直到并包括
0 10 ±0.15 ±0.25
10 16 ±0.20 ±0.35
16 25 ±0.20 ±0.40
25 40 ±0.25 ±0.50
40 63 ±0.35 ±0.70
63 100 ±0.40 ±0.80
100 160 ±0.50 ±1.00
160 — 0.003 0.005

表面磨削压出制品的壁厚公差(摘自GB/T 3672-2002)

表 2-7-46

注：1．EW1、EW2：分别代表表面磨削压出制品壁厚公差的精[密]、中[精度]级。
2．本表的单位是mm。

公称尺寸 EW1级 EW2级
大于 直到并包括
0 4 ±0.10 ±0.20
4 6.3 ±0.15 ±0.20
6.3 10 ±0.20 ±0.25
10 16 ±0.20 ±0.35
16 25 ±0.25 ±0.40

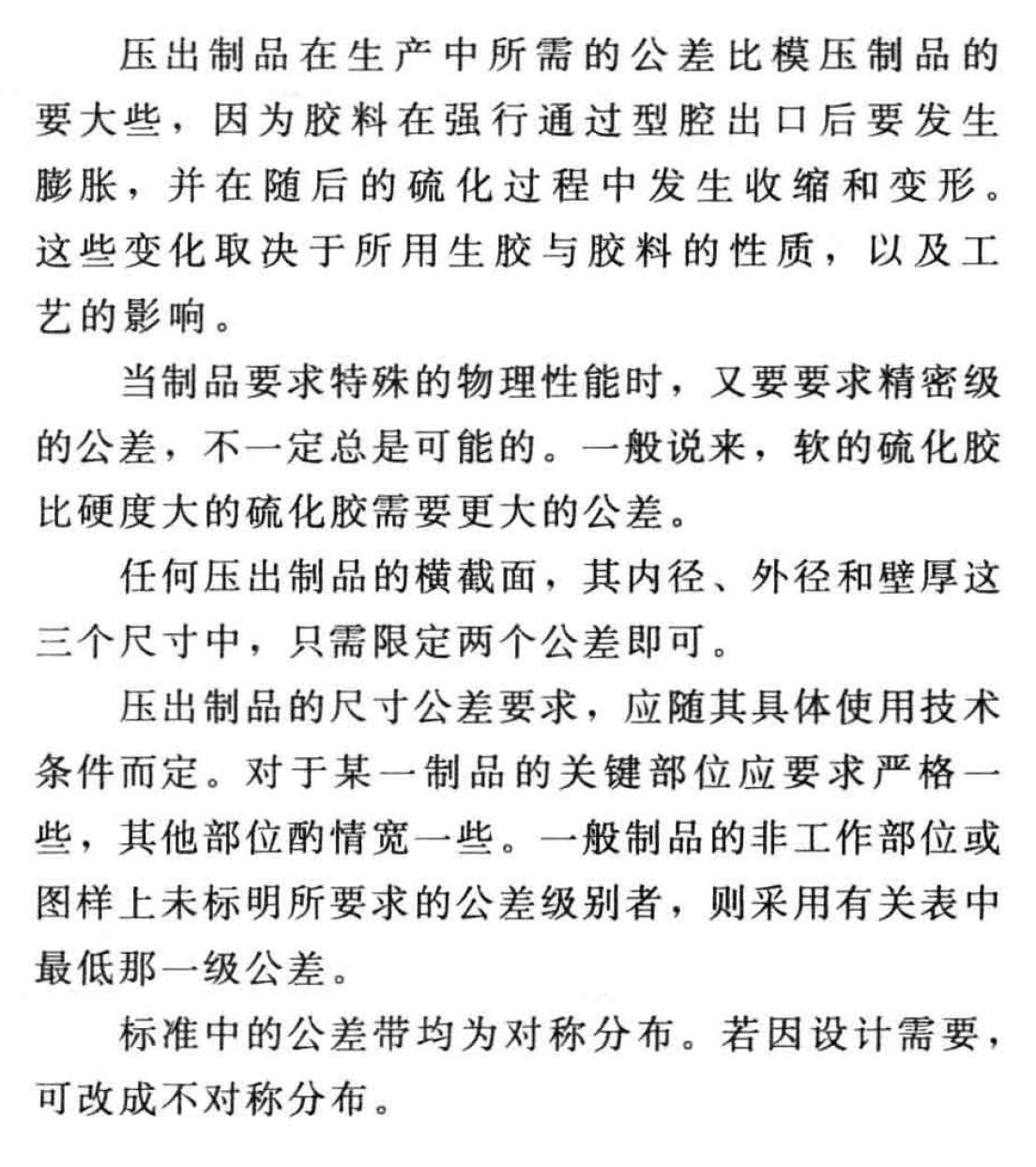

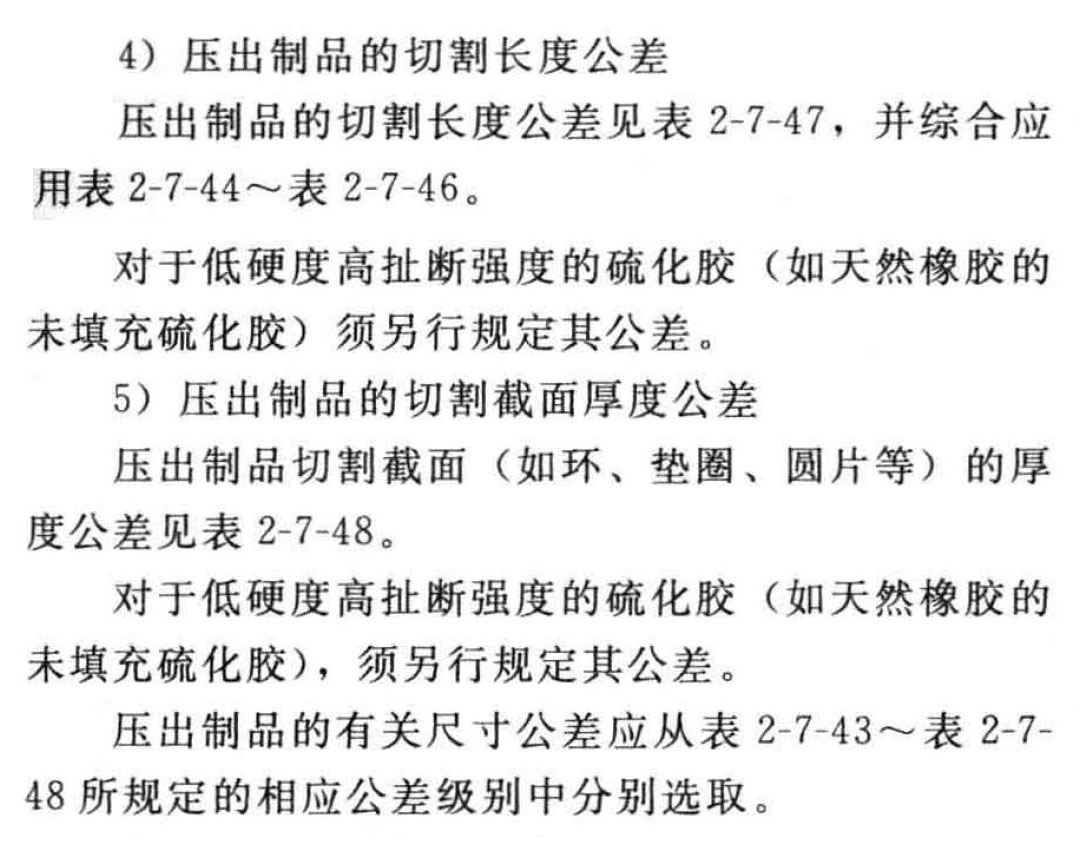

压出制品的切割长度公差(摘自GB/T 3672-2002)

表 2-7-47

注：1．L1、L2、L3：分别代表压出制品切割长度公差的精[密]、中[精度]、低[精度]级。
2．本表的单位是mm。

公称尺寸 L1级 L2级 L3级
大于 直到并包括
0 40 ±0.70 ±1.0 ±1.6
40 63 ±0.80 ±1.3 ±2.0
63 100 ±1.0 ±1.6 ±2.5
100 160 ±1.3 ±2.0 ±3.2
160 250 ±1.6 ±2.5 ±4.0
250 400 ±2.0 ±3.2 ±5.0
400 630 ±2.5 ±4.0 ±6.3
630 1000 ±3.2 ±5.0 ±10.0
1000 1600 ±4.0 ±6.3 ±12.5
1600 2500 ±5.0 ±10.0 ±16.0
2500 4000 ±6.3 ±12.5 ±20.0
4000 — 0.0016 0.0032 0.005

压出制品的切割零件厚度公差(摘自GB/T 3672-2002)

表 2-7-48

注：1．EC1、EC2、EC3：分别代表压出制品切割截面厚度公差的精[密]、中[精度]、低[精度]级。
2．EC1和EC2级公差，用车床切割才能达到。
3．此公差也适用于模压制品切割截面的厚度。
4．本表的单位是mm。

公称尺寸 EC1级 EC2级 EC3级
大于 直到并包括
0.63 1 ±0.10 ±0.15 ±0.20
1 1.6 ±0.10 ±0.20 ±0.25
1.6 2.5 ±0.15 ±0.20 ±0.35
2.5 4 ±0.20 ±0.25 ±0.40
4 6.3 ±0.20 ±0.35 ±0.50
6.3 10 ±0.25 ±0.40 ±0.70
10 16 ±0.35 ±0.50 ±0.80
16 25 ±0.40 ±0.70 ±1.00
