自动化生产对零件结构工艺性要求

注 意 事 项 图 例 说 明
改 进 前 改 进 后

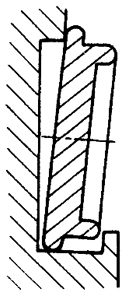

薄壁平构件的结构要满足输送要求，构件应能互相接触而不阻碍移送 左图锥部极易相互重叠而发生堵塞；改进后把构件下部设计成圆柱形，可以防止构件重叠及堵塞
平薄小，不规则等构件必须以固定位置输送给下道工序 左图输送位置不正确，右图构件处于正确输送位置

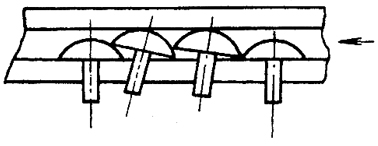

零件形状应便于装卸运输 圆柱头铆钉比圆头铆钉易于装卸、装配
加工表面应设计在一个水平面上 右图加工可一次完成，左图则需两次完成
