本页导航
广告链接
零件材料的热处理性能

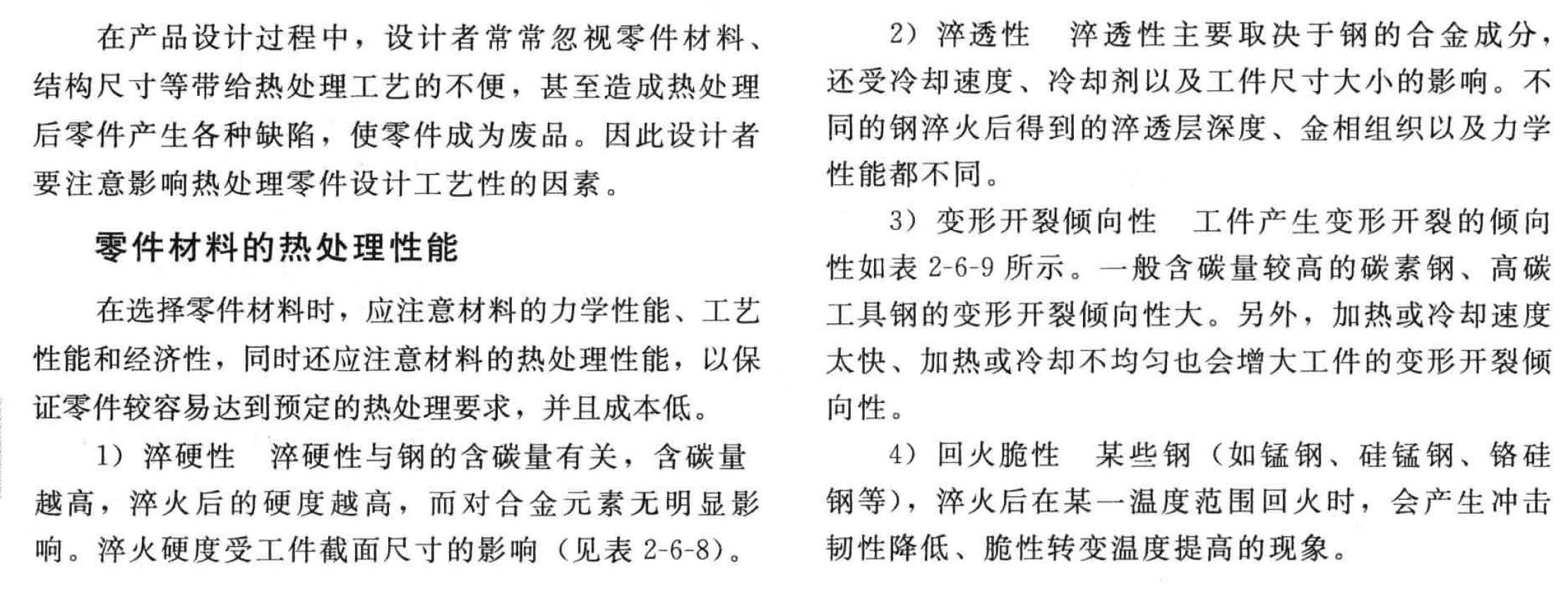

零件材料的热处理性能
几种常用钢材、不同截面尺寸的淬火硬度(HRC)
| 材料 | 截面尺寸/mm | ||||||
|---|---|---|---|---|---|---|---|
| ≤3 | ＞3～10 | ＞10～20 | ＞20～30 | ＞30～50 | ＞50～80 | ＞80～120 | |
| 15钢渗碳淬水 | 58～65 | 58～65 | 58～65 | 58～65 | 58～62 | 50～60 | - |
| 15钢渗碳淬油 | 58～62 | 40～60 | - | - | - | - | - |
| 35钢淬水 | 45～50 | 45～50 | 45～50 | 45～50 | 35～45 | 30～40 | - |
| 45钢淬水 | 54～59 | 50～58 | 50～55 | 48～52 | 45～50 | 40～50 | 25～35 |
| 45钢淬油 | 40～45 | 30～35 | - | - | - | - | - |
| T8淬水 | 60～65 | 60～65 | 60～65 | 60～65 | 56～62 | 50～55 | 40～45 |
| T8淬油 | 55～62 | ≤41 | - | - | - | - | - |
| 20Cr渗碳淬油 | 60～65 | 50～55 | 60～65 | 60～65 | 56～62 | 45～55 | - |
| 40Cr淬油 | 50～60 | 48～53 | 50～55 | 45～50 | 40～45 | 35～40 | - |
| 35SiMn淬油 | 48～53 | 48～53 | 48～53 | 45～50 | 40～45 | 35～40 | - |
| 65SiMn淬油 | 58～64 | 58～64 | 50～60 | 48～55 | 45～50 | 40～45 | 35～40 |
| GCr15淬油 | 60～64 | 60～64 | 60～64 | 58～63 | 52～62 | 48～50 | - |
| CrWMn淬油 | 60～65 | 60～65 | 60～65 | 60～64 | 58～63 | 56～62 | 56～60 |
热处理变形的一般趋向
注：当圆筒的内径d很小时，则其变形规律如圆棒或正方体类；当圆环的内径d很小时，则其变形规律如圆饼。
| 轴类 | 盘状体 | 正方体 | 圆筒体 | 环状体 | |
|---|---|---|---|---|---|
| 原始状态 |
|
|
|
|
|
| 热应力作用 |
|
|
|
|
|
| 组织应力作用 |
|
|
|
|
|
| 组织转变作用 |
|
|
|
|
|
