橡胶件结构与参数

橡胶件结构与参数

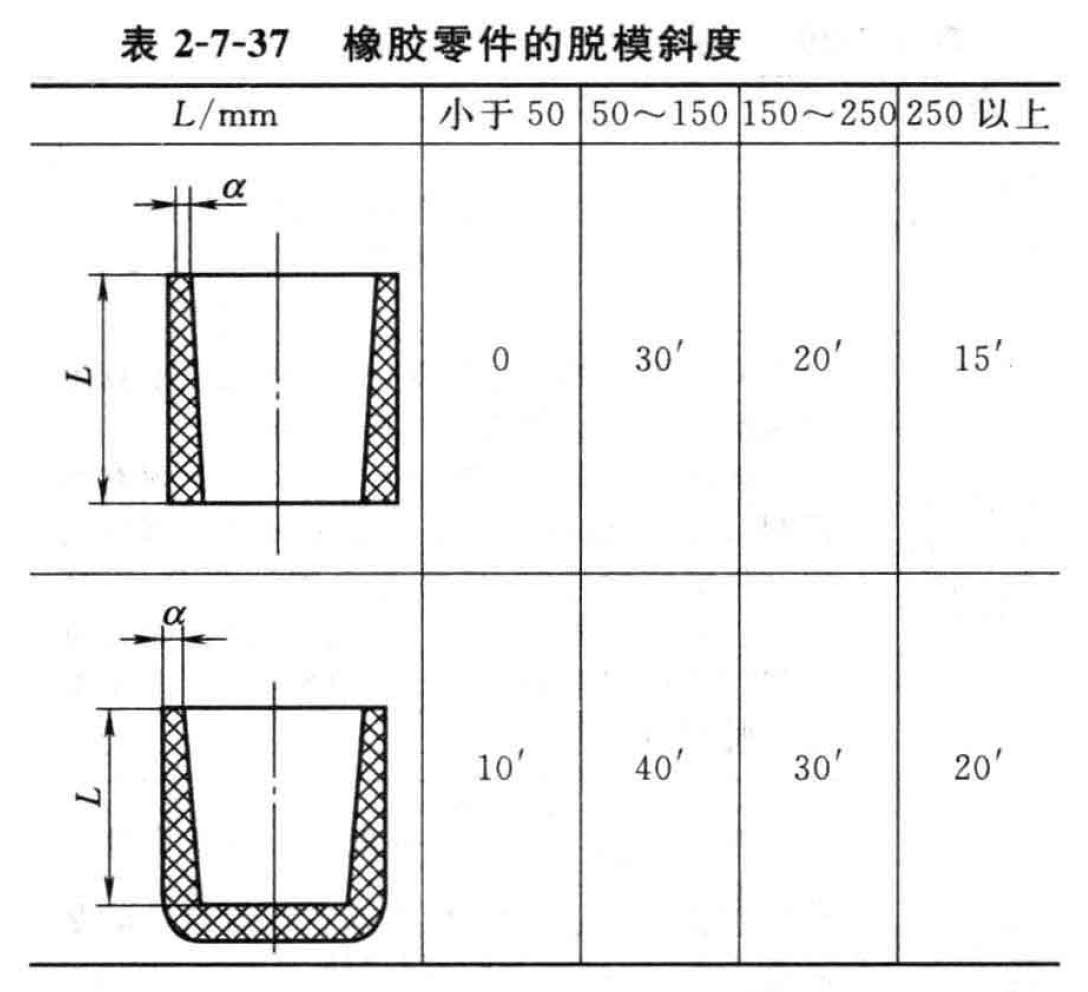

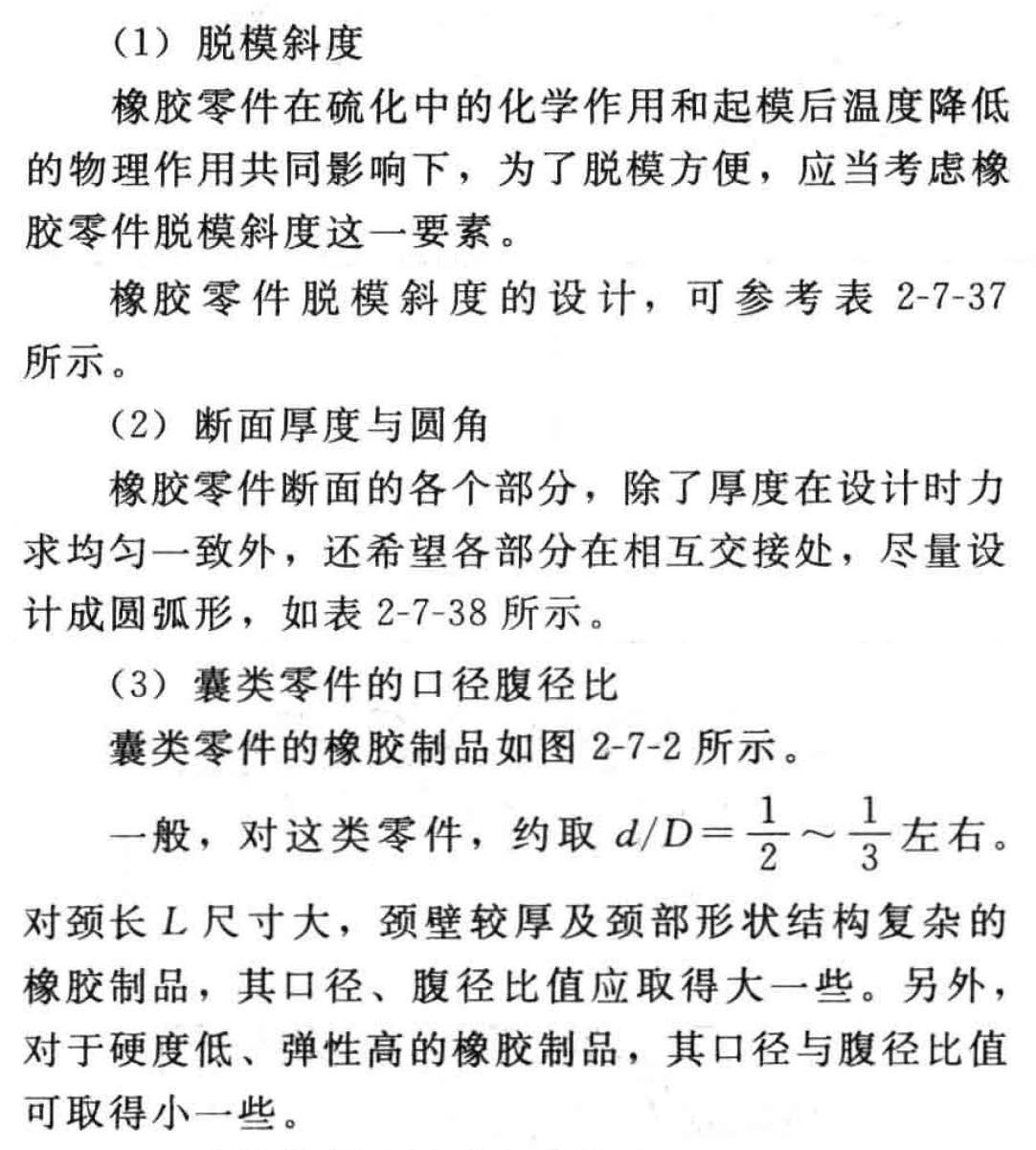

橡胶零件的脱模斜度

L/mm
小于50 50～150 150～250 250以上
0 30′ 20′ 15′
10′ 40′ 30′ 20′

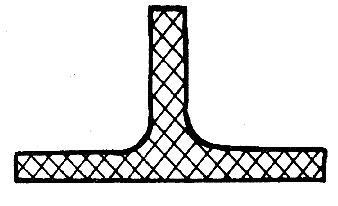

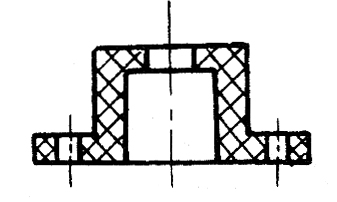

橡胶件的断面厚度与圆角

表 2-7-38

图 例
改进前 改进后

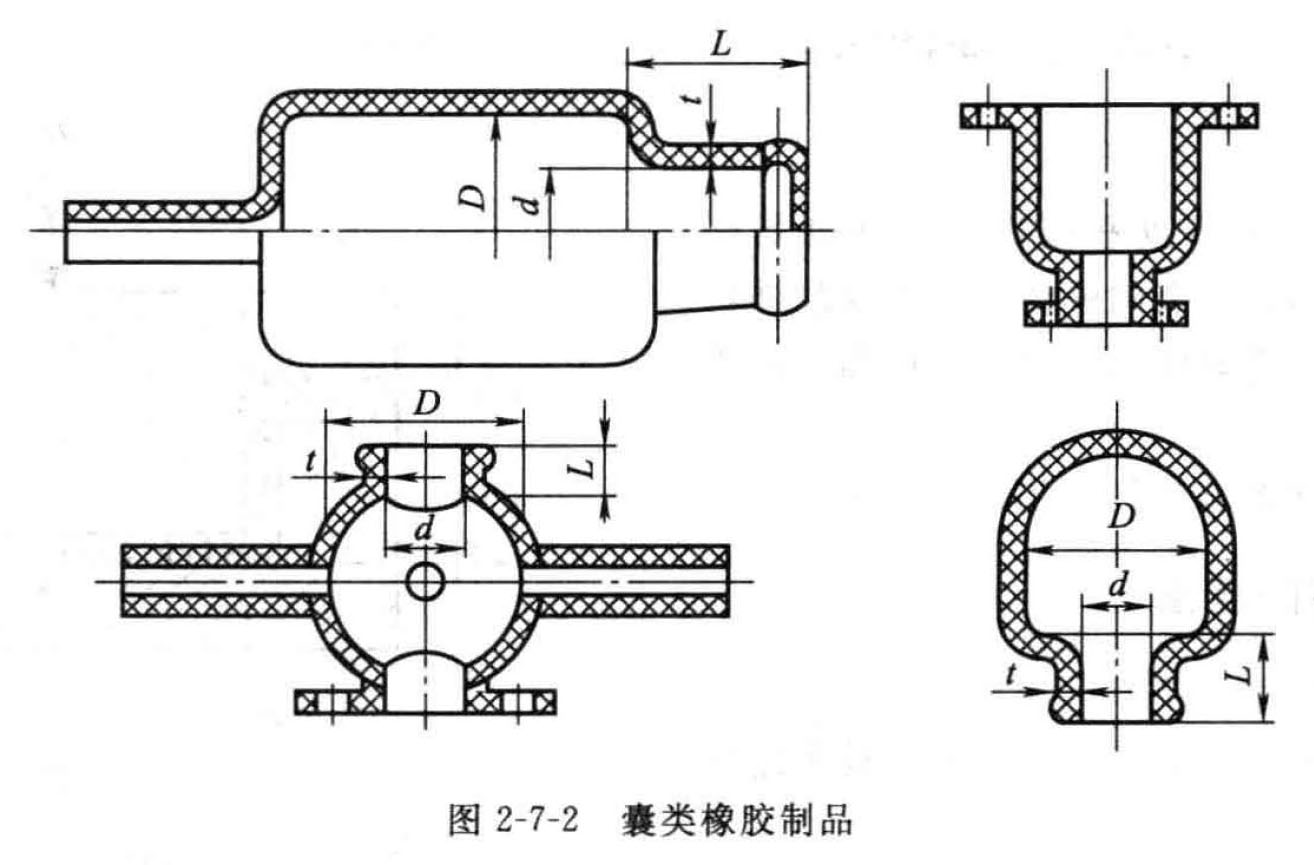

囊类零件的口径腹径比

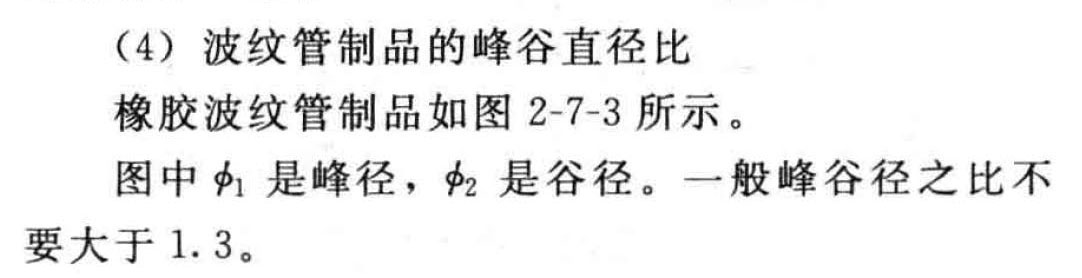

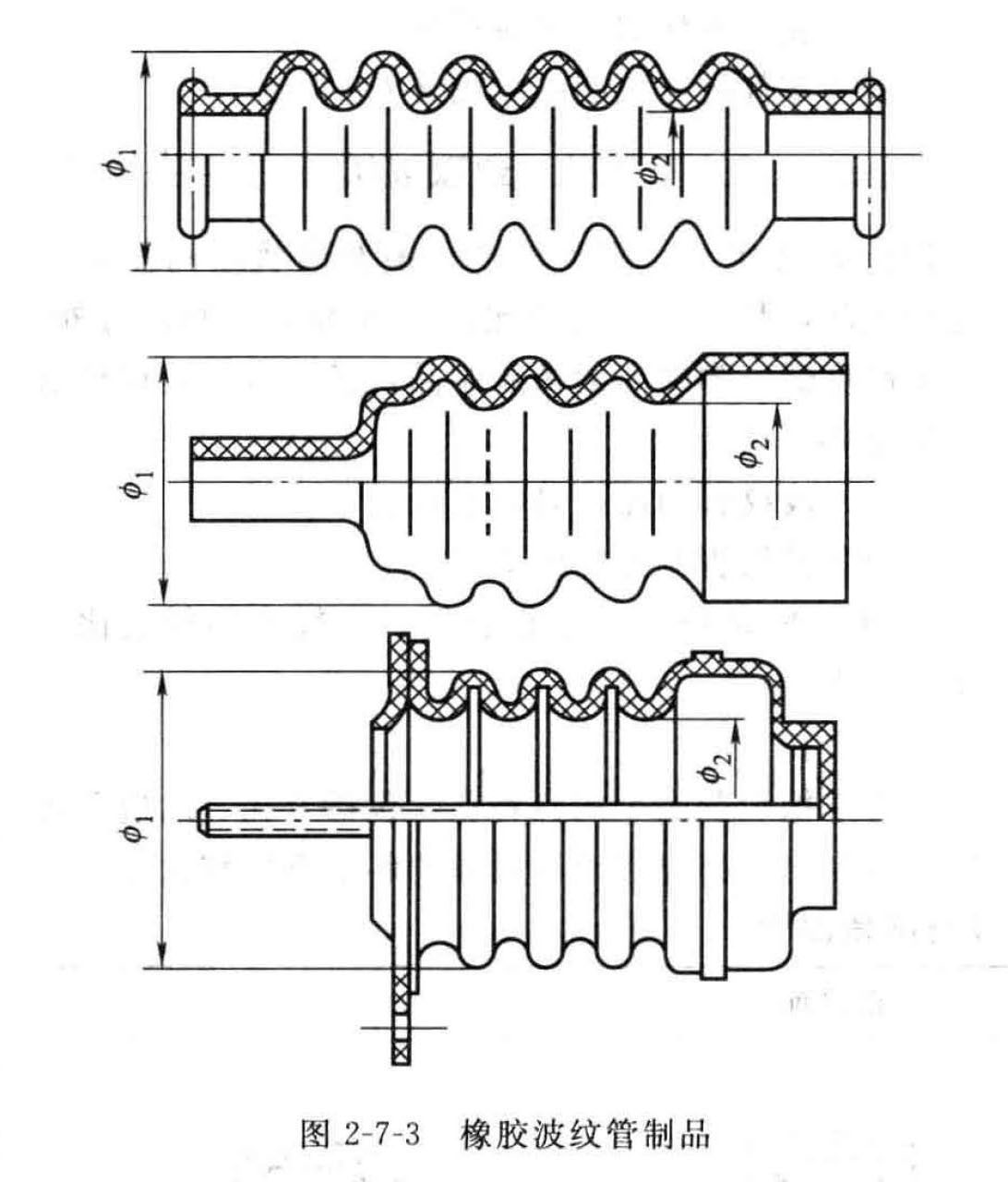

波纹管制品的峰谷直径比

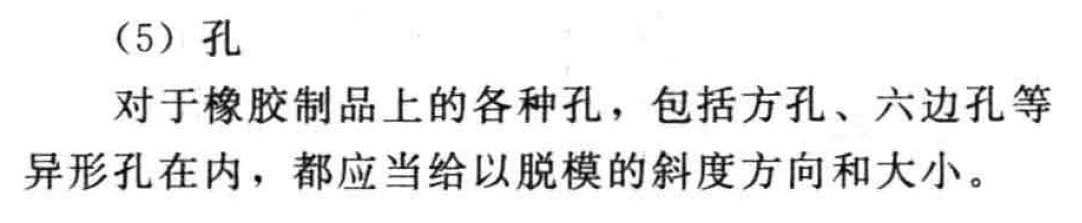

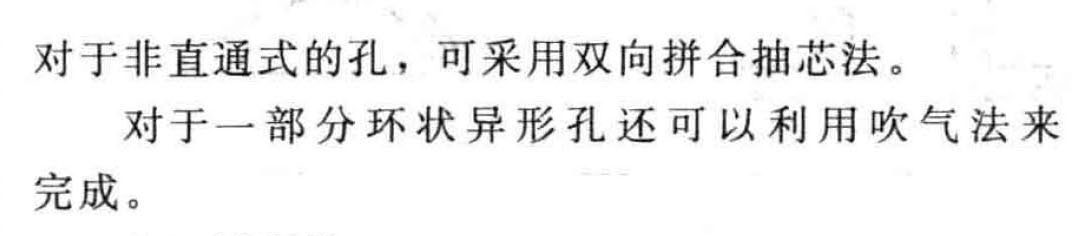

孔

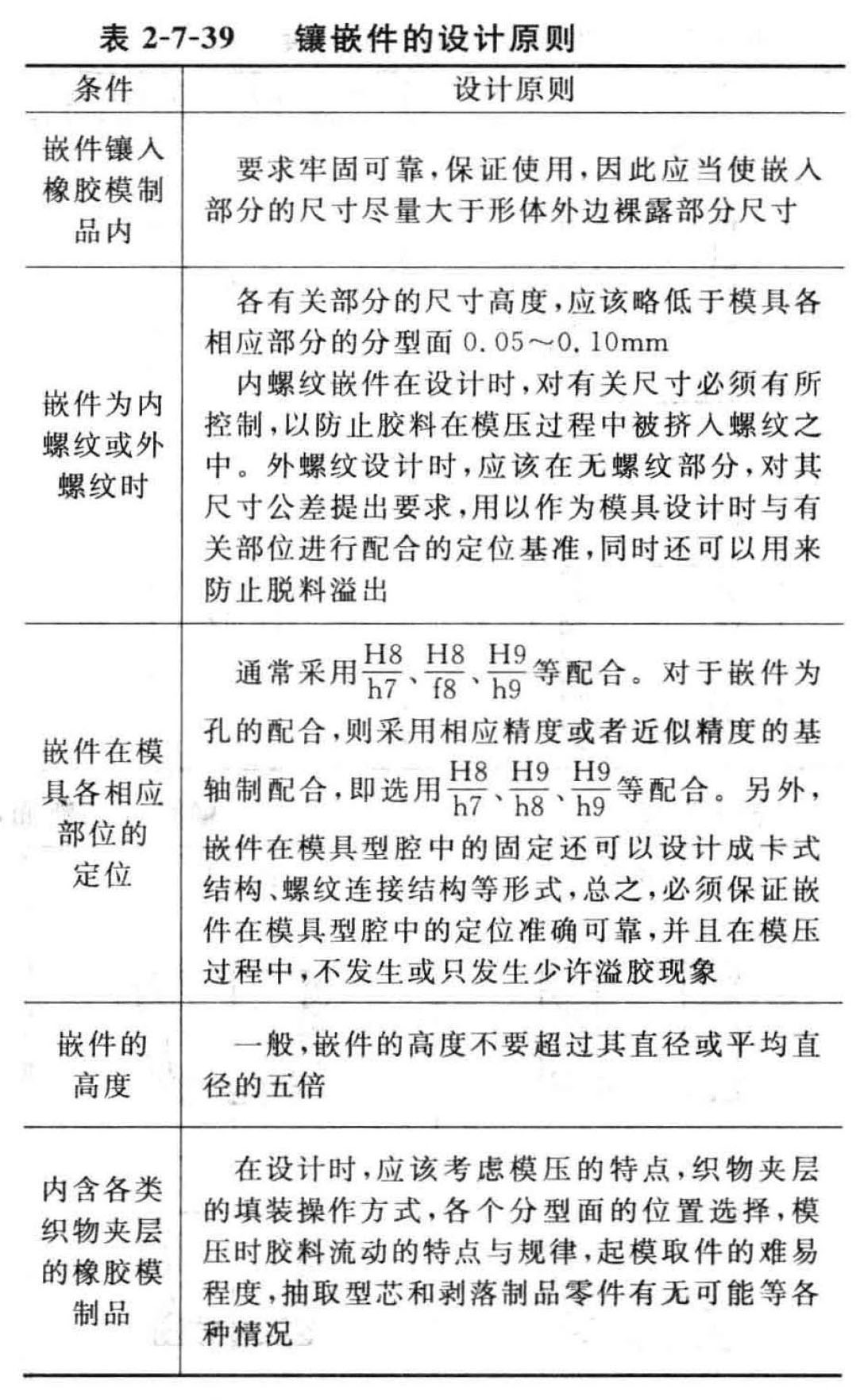

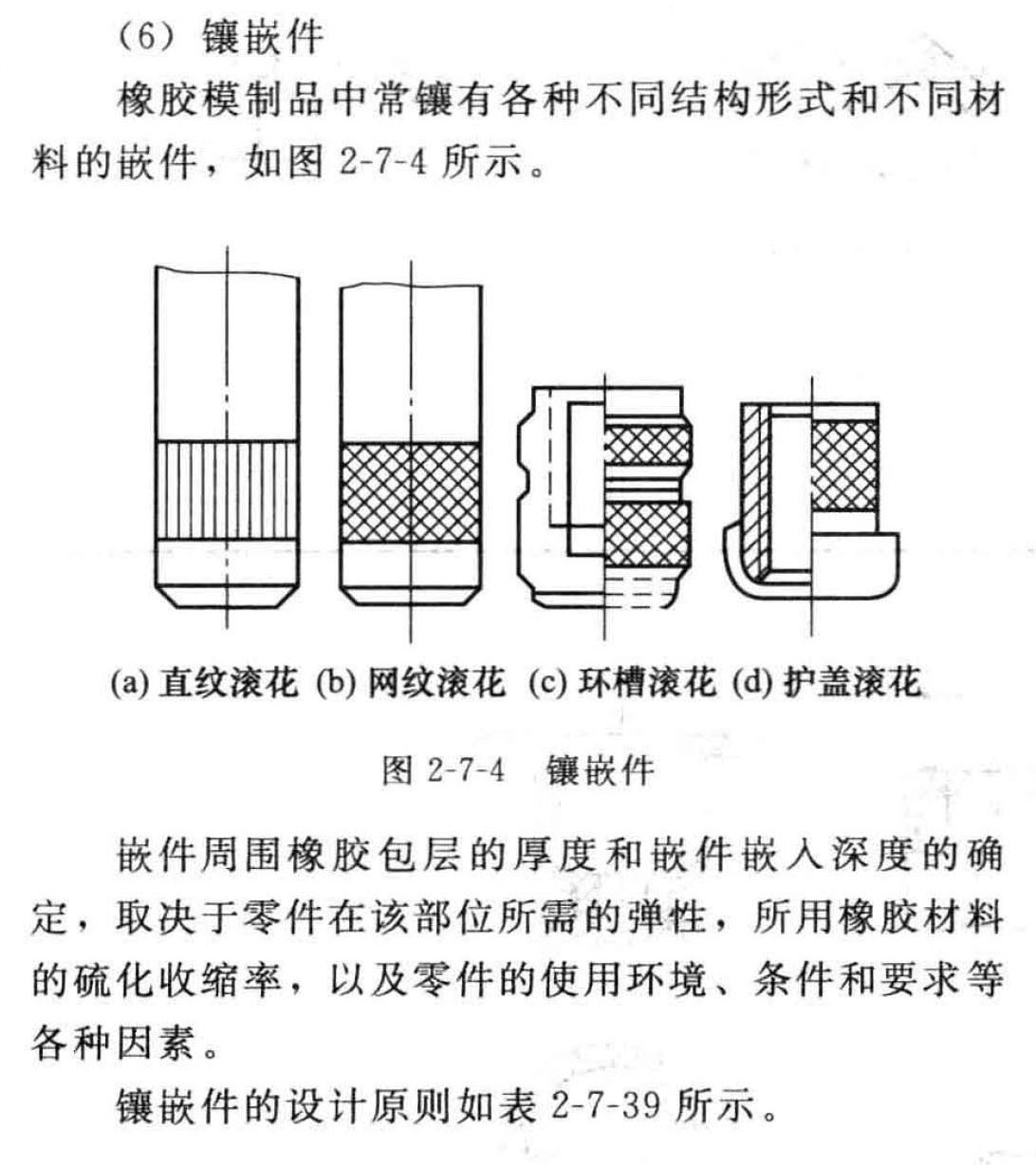

镶嵌件
