粉末冶金零件结构设计的基本参数
最小壁厚
| 最大外径/mm | 最小壁厚/mm |
|---|---|
| 10 | 0.8 |
| 20 | 1 |
| 30 | 1.5 |
| 40 | 1.75 |
| 50 | 2.15 |
| 60 | 2.5 |
一般烧结机械零件的尺寸范围
| 材料 | 最大横断面面积/cm^2 | 宽度/mm | 高度/mm | ||
|---|---|---|---|---|---|
| 最大 | 最小 | 最大 | 最小 | ||
| 铁基 | 40 | 120 | 5 | 40 | 3 |
| 铜基 | 50 | 120 | 5 | 50 | 3 |
粉末冶金过滤材料粉末分级及元件壁厚推荐值
| 编号 | 筛号目 | 粒级μ | 平均粒级μ | 元件推荐厚度/mm |
|---|---|---|---|---|
| 1 | -18/+30 | 1000～630 | 815 | 5 |
| 2 | -30/+40 | 630～450 | 540 | 4 |
| 3 | -40/+55 | 450～315 | 382 | 3.5 |
| 4 | -55/+75 | 315～200 | 258 | 3 |
| 5 | -75/+100 | 200～154 | 177 | 2.5 |
| 6 | -100/+120 | 154～125 | 140 | 2.5 |
| 7 | -120/+150 | 125～100 | 113 | 2 |
| 8 | -150/+200 | 100～76 | 88 | 2 |
| 9 | -200/+250 | 76～61 | 69 | 1.5～2 |
| 10 | -250/+300 | 61～45 | 53 | 1.5～2 |
| 11 | -300 | 45～25 | 35 | 1～1.5 |
| 12 | -300 | 25～18 | 22 | 1～1.5 |
| 13 | -300 | 18～12 | 15 | 1～1.5 |
| 14 | -300 | 12～6 | 9 | 1～1.5 |
含油轴承推荐的尺寸精度
| 尺寸精度 | 内径/mm | 外径/mm | 长度/mm | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 经济的 | 可达到的 | 经济的 | 可达到的 | 经济的 | 可达到的 | |||||
| ≤30 | ＞30～80 | ＞80～120 | ≤30 | ＞30～80 | ＞80～120 | |||||
| 等级或偏差 | 3～5 | 1～2 | 3～5 | 1～2 | ≤30 ±0.25 | ＞30～80 ±0.40 | ＞80～120 ±0.60 | ≤30 ±0.15 | ＞30～80 ±0.25 | ＞80～120 ±0.40 |

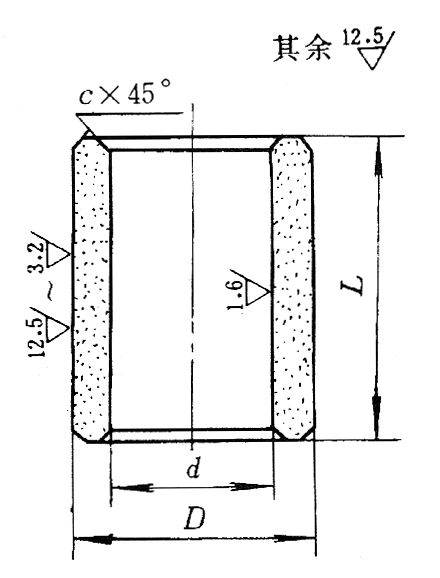

推荐的含油轴承径向尺寸表
| 内 径d /mm | 外 径D /mm | 内外圆同轴度允差 | 倒角c | 附 注 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 基本尺寸 | 公 差 | 基本尺寸 | 公 差 | 精密用途 | 一般用途 | ||||
| 精密用途 | 一般用途 | 精密用途 | 一般用途 | ||||||
| 4 |
+0.016 +0.000 |
+0.045 +0.020 |
8 |
+0.029 +0.023 |
+0.065 +0.035 |
+0.010 | 0.025 | 0.3 |
内孔允许有轻微的轴向划痕，外径允许有不影响公差的轴向划痕，同轴度要求很高时，可经辅助机械加工解决
|
| 5 | 9 | ||||||||
| 6 | 10 | ||||||||
| 8 |
+0.055 +0.025 |
12 |
+0.075 +0.040 |
0.030 | 0.4 | ||||
| 10 | 16 | ||||||||
| 12 |
+0.019 +0.000 |
+0.060 +0.025 |
18 |
+0.036 +0.028 |
0.015 | 0.040 | |||
| 14 |
+0.065 +0.030 |
20 |
+0.095 +0.050 |
0.5 | |||||
| 16 | 22 | ||||||||
| 18 | 25 | ||||||||
| 20 |
+0.023 +0.000 |
+0.075 +0.030 |
28 |
+0.062 +0.039 |
0.018 | 0.050 | |||
| 22 | 30 | ||||||||
| 25 |
+0.080 +0.035 |
32 |
+0.110 +0.060 |
0.8 | |||||
| 28 | 35 | ||||||||
| 30 | 38 | ||||||||
| 32 |
+0.039 +0.000 |
+0.085 +0.035 |
40 |
+0.087 +0.060 |
0.020 | 0.060 | |||
| 35 | 45 | ||||||||
| 38 | 48 | ||||||||
| 40 | 50 | ||||||||
| 45 |
+0.095 +0.045 |
55 | 1.0 | ||||||
| 50 | 60 | ||||||||
| 55 |
+0.046 +0.000 |
+0.105 +0.045 |
65 |
+0.105 +0.075 |
+0.135 +0.075 |
0.025 | 0.070 | ||
| 60 | 70 | ||||||||
烧结机械零件尺寸容许公差
注：宽度尺寸为垂直压制方向的尺寸，高度为平行压制方向的尺寸。
| 基本尺寸/mm | 容许尺寸公差 | |||||
|---|---|---|---|---|---|---|
| 宽度/mm | 高度/mm | |||||
| 精级 | 中级 | 粗级 | 精级 | 中级 | 粗级 | |
| ＜10 | ±0.05 | ±0.10 | ±0.30 | ±0.15 | ±0.30 | ±0.70 |
| ＞10～25 | ±0.07 | ±0.20 | ±0.50 | ±0.20 | ±0.50 | ±1.20 |
| ＞25～63 | ±0.10 | ±0.30 | ±0.70 | ±0.40 | ±0.70 | ±1.80 |
| ＞63～160 | ±0.15 | ±0.50 | ±1.20 | - | - | - |
精压机械零件尺寸精度
注：括号中逗号前后分别表示上偏差和下偏差。
| 基本尺寸/mm | 尺寸公差/mm | 基本尺寸/mm | 尺寸公差/mm |
|---|---|---|---|
| ≤40 | (+0.00,-0.025) | ≤40 | 0.125 |
| ＞40～65 | (+0.00,-0.04) | ＞40～75 | 0.19 |
| ＞65 | (+0.00,-0.05) | ＞75 | ±0.25 |
