胶辊尺寸公差
胶辊尺寸公差

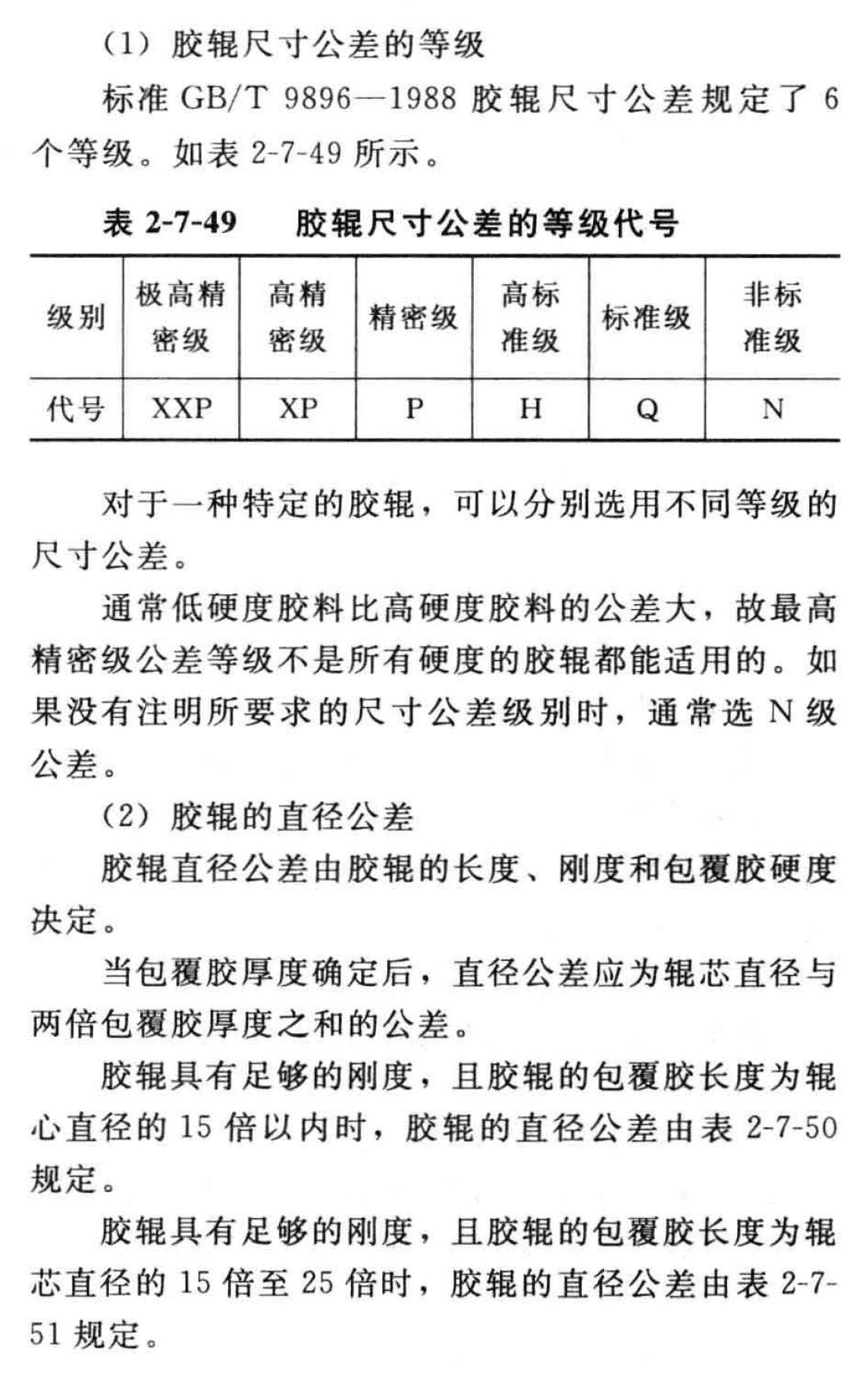

胶辊的直径公差(1)(摘自GB/T 9896-1988)
表 2-7-50
注：1．胶辊直径公差由胶辊的长度、刚度和包覆胶硬度决定。
2．当包覆胶厚度确定后，直径公差应为辊芯直径与两倍包覆胶厚度之和的公差。
3．此表适用于胶辊具有足够的刚度，且胶辊的包覆胶长度为辊芯直径的15倍以内时。
4．表中XXP表示极高精密级；XP表示高精密级；P表示精密级；H表示高标准级；Q表示标准级；N表示非标准级。
| 硬度 | 级别 | ||||||
|---|---|---|---|---|---|---|---|
| 国际硬度 邵尔A硬度 | PJ硬度 | ||||||
| ＜50 | ＞120 | — | — | — | H | Q | N |
| 50～70 | 120～70 | — | — | P | H | Q | N |
| ＞70～100 | ＜70～10 | — | XP | P | H | Q | N |
| ≈100 | 9～0 | XXP | XP | P | H | Q | N |
| 胶辊公称直径/mm | 直径偏差/mm | ||||||
|
≤40 ＞40～63 ＞63～100 ＞100～160 ＞160～250 ＞250～400 ＞400～630 ＞630 |
±0.04 ±0.05 ±0.06 ±0.07 ±0.08 ±0.11 ±0.14 — |
±0.06 ±0.07 ±0.09 ±0.11 ±0.14 ±0.18 ±0.23 ±0.50 |
±0.10 ±0.15 ±0.15 ±0.20 ±0.25 ±0.30 ±0.40 ±0.75 |
±0.15 ±0.20 ±0.25 ±0.30 ±0.40 ±0.50 ±0.65 ±1.25 |
±0.3 ±0.3 ±0.4 ±0.5 ±0.6 ±0.8 ±1.1 ±2.0 |
±0.5 ±0.6 ±0.7 ±0.9 ±1.1 ±1.4 ±1.8 ±3.0 |
|
胶辊的直径公差(2)(摘自GB/T 9896-1988)
表 2-7-51
注：1．胶辊直径公差由胶辊的长度、刚度和包覆胶硬度决定。
2．当包覆胶厚度确定后，直径公差应为辊芯直径与两倍包覆胶厚度之和的公差。
3．此表适用于胶辊具有足够的刚度，且胶辊的包覆胶长度为辊芯直径的15倍～25倍时。
4．表中XXP表示极高精密级；XP表示高精密级级；P表示精密级；H表示高标准级；Q表示标准级；N表示非标准级。
| 硬度 | 级别 | ||||||
|---|---|---|---|---|---|---|---|
| 国际硬度 邵尔A硬度 | PJ硬度 | ||||||
| ＜50 | ＞120 | ─ | — | — | H | Q | N |
| 50～70 | 120～70 | — | — | P | H | Q | N |
| ＞70～100 | ＜70～10 | — | XP | P | H | Q | N |
| ≈100 | 9～0 | XXP | XP | P | H | Q | N |
| 胶辊公称直径/mm | 直径偏差/mm | ||||||
|
≤40 ＞40～63 ＞63～100 ＞100～160 ＞160～250 ＞250～400 ＞400～630 ＞630 |
±0.06 ±0.07 ±0.09 ±0.11 ±0.14 ±0.18 ±0.23 ±0.50 |
±0.10 ±0.15 ±0.15 ±0.20 ±0.25 ±0.30 ±0.40 ±0.75 |
±0.15 ±0.20 ±0.25 ±0.30 ±0.40 ±0.50 ±0.65 ±1.25 |
±0.3 ±0.3 ±0.4 ±0.5 ±0.6 ±0.8 ±1.1 ±2.0 |
±0.5 ±0.6 ±0.7 ±0.9 ±1.1 ±1.4 ±1.8 ±3.0 |
±0.8 ±1.0 ±1.2 ±1.5 ±1.8 ±2.3 ±3 ±5 |
|

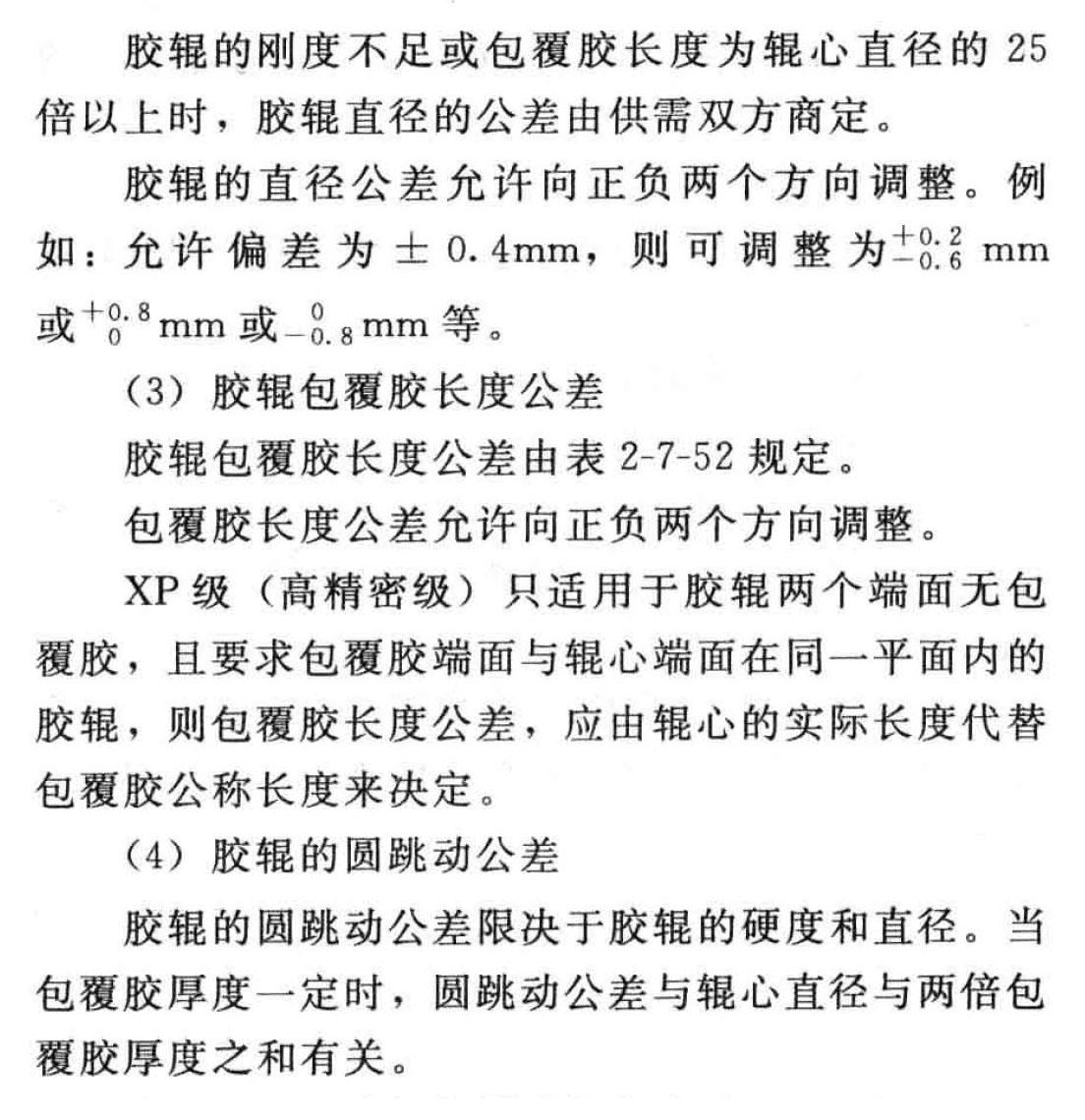

胶辊包覆胶长度公差(摘自GB/T 9896-1988)
表 2-7-52
| 包覆胶辊公称长度/mm | 长度偏差/mm | ||
|---|---|---|---|
| 等级 | |||
| XP | Q | N | |
| ≤250 | ±0.2 | ±0.5 | ±1.0 |
| ＞250～400 | ±0.2 | ±0.8 | ±1.5 |
| ＞400～630 | ±0.2 | ±1.0 | ±2.0 |
| ＞630～1000 | ±0.2 | ±1.0 | ±2.5 |
| ＞1000～1600 | ±0.2 | ±1.5 | ±3.0 |
| ＞1600～2500 | ±0.2 | ±1.8 | ±3.5 |
| ＞2500 | ±0.2 | ±0.08% | ±0.15% |
胶辊的圆跳动公差(摘自GB/T 9896-1988)
表 2-7-53
注：1．胶辊的圆跳动公差取决于胶辊的硬度和直径。
2．当测量圆跳动公差时，其转速不超过30m/min。
3．当胶辊具有足够的刚度时，圆跳动公差由此表规定；当胶辊刚度不足时公差按实际情况决定。
4．表中XP表示高精密级；P表示精密级；H表示高标准级；Q表示标准级；N表示非标准级。
| 硬度 | 级别 | |||||
|---|---|---|---|---|---|---|
| 国际硬度 邵尔A硬度 | PJ硬度 | |||||
| ＜50 | ＞120 | — | — | H | Q | N |
| 50～70 | 120～70 | — | P | H | Q | N |
| ＞70～＜100 | ＜70～10 | — | P | H | Q | N |
| ≈100 | 9～0 | XP | P | H | Q | N |
| 胶辊公称直径/mm | 圆跳动公差t/mm | |||||
|
≤40 ＞40～63 ＞63～100 ＞100～160 ＞160～250 ＞250～400 ＞400～630 ＞630 |
0.01 0.02 0.03 0.03 0.03 0.04 0.04 0.05 |
0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.10 |
0.04 0.06 0.08 0.10 0.12 0.14 0.18 0.25 |
0.08 0.10 0.13 0.17 0.20 0.23 0.30 0.35 |
0.15 0.18 0.20 0.25 0.30 0.35 0.45 0.55 |
|
胶辊的圆柱度公差(摘自GB/T 9896-1988)
表 2-7-54
注：1．胶辊的圆柱度公差取决于胶辊的直径和包覆胶硬度。
2．当胶辊具有一定的刚度时，圆柱度公差由此表规定。当胶辊刚度不足时，其公差值按实际情况决定。
3．表中XXP表示极高精密级；XP表示高精密级；P表示精密级；H表示高标准级；Q表示标准级。
| 硬度 | 级别 | |||||
|---|---|---|---|---|---|---|
| 国际硬度 邵尔A硬度 | PJ硬度 | |||||
| ＜50 | ＞120 | — | — | — | H | Q |
| 50～70 | 120～70 | — | — | P | H | Q |
| ＞70～＜100 | ＜70～10 | — | XP | P | H | Q |
| ≈100 | 9～0 | XXP | XP | P | H | Q |
| 胶辊公称直径/mm | 圆柱度公差t/mm | |||||
|
≤40 ＞40～63 ＞63～100 ＞100～160 ＞160～250 ＞250～400 ＞400～630 ＞630 |
0.01 0.02 0.03 0.03 0.03 0.04 0.04 0.05 |
0.02 0.03 0.04 0.05 0.06 0.07 0.08 0.10 |
0.04 0.06 0.08 0.10 0.12 0.14 0.18 0.25 |
0.08 0.10 0.13 0.17 0.20 0.23 0.30 0.35 |
0.15 0.19 0.20 0.25 0.30 0.35 0.45 0.55 |
|

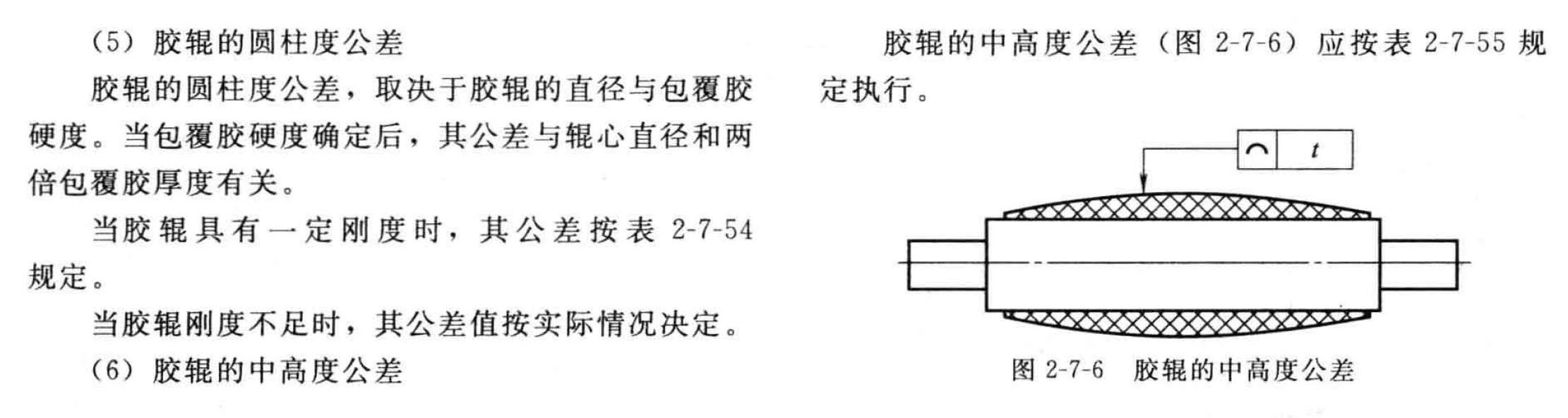

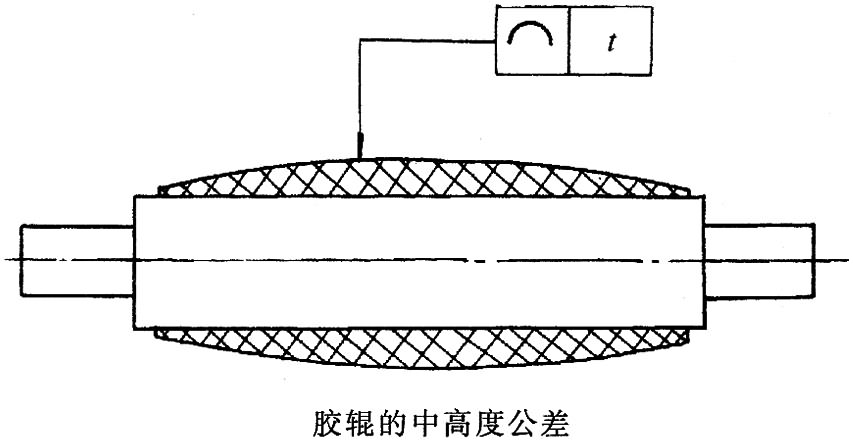

胶辊的中高度公差(摘自GB/T 3672-2002)
表 2-7-55
①此项公差数值可由双方协定，并可用百分数表示。
| 公称中高/mm | 中高度轮廓公差t/mm | |
|---|---|---|
| 等级 | ||
| XP | P | |
| ≤0.10 | 0.04 | 0.06 |
| ＞0.10～0.16 | 0.05 | 0.08 |
| ＞0.16～0.25 | 0.06 | 0.1 |
| ＞0.25～0.40 | 0.08 | 0.12 |
| ＞0.40～0.63 | 0.1 | 0.16 |
| ＞0.63～1.00 | 0.12 | 0.2 |
| ＞1.00～1.60 | 0.16 | 0.3 |
| ＞1.60～2.50 | 0.25 | 0.4 |
| ＞2.50～4.00 | 0.4 | 0.6 |
| ＞4.00 | 0.1 | —① |
