模锻件结构设计的注意事项
模锻件结构设计的注意事项

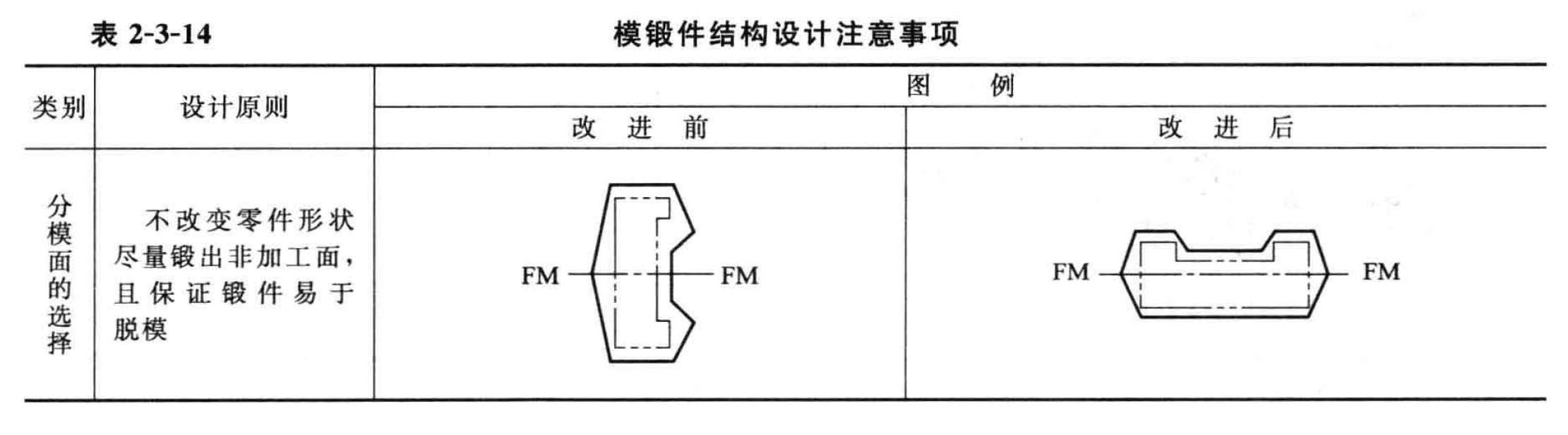

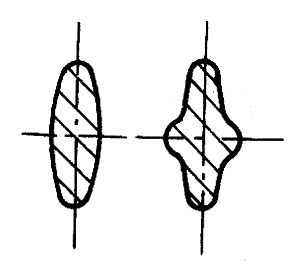

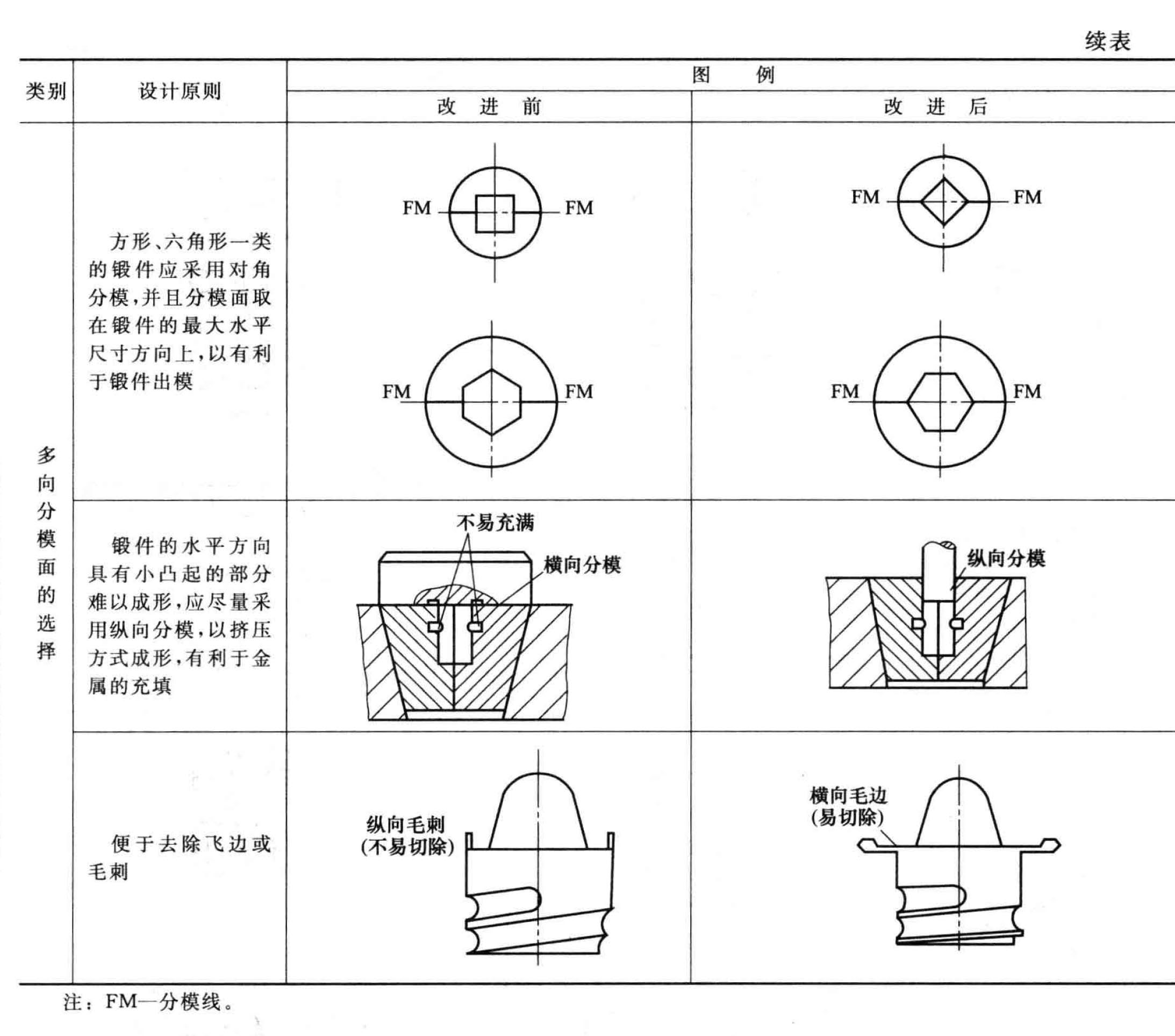

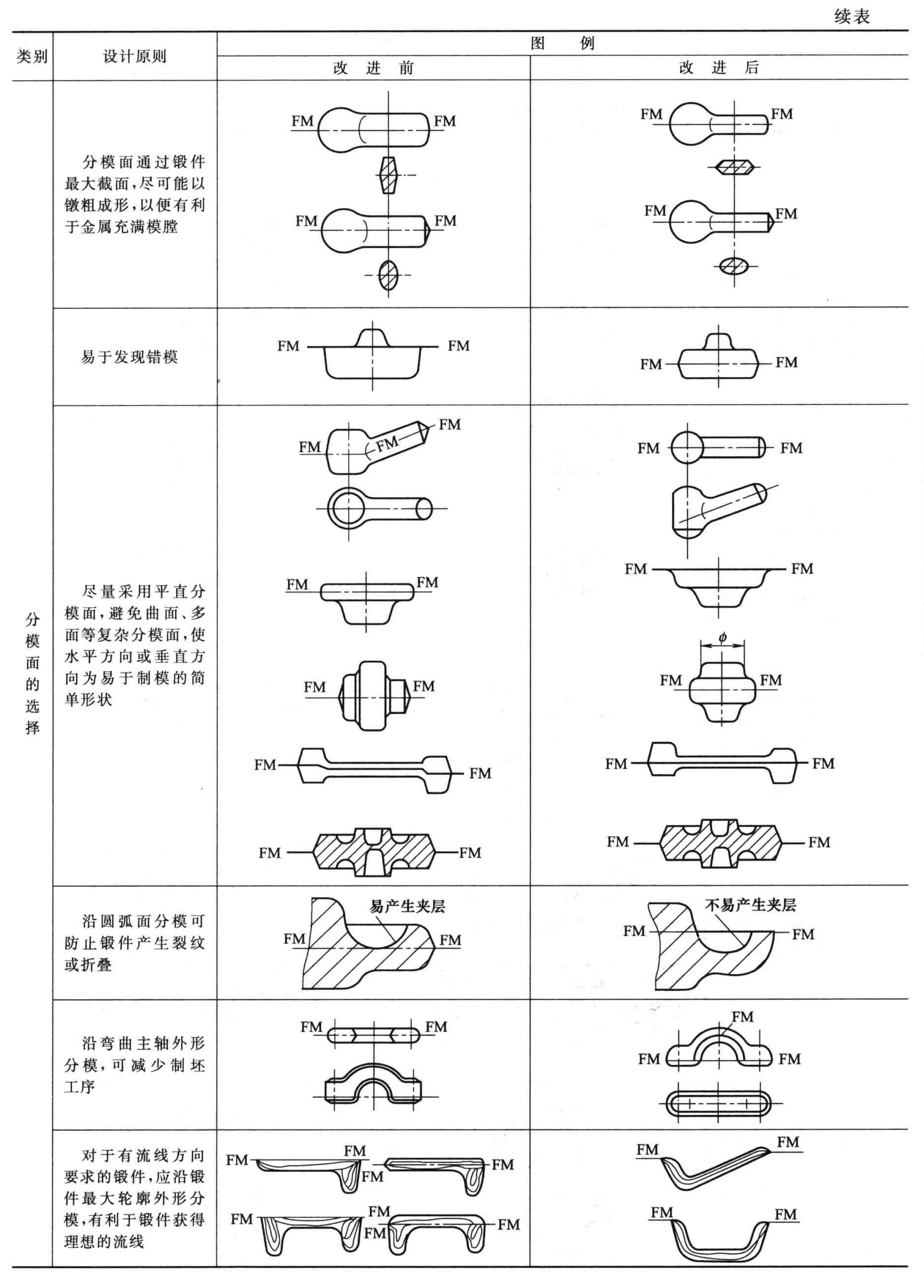

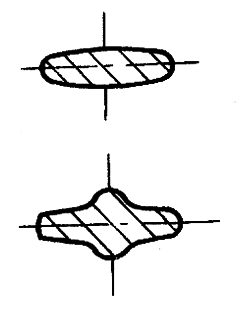

合理设计分模面
| 注 意 事 项 | 图 例 | |
|---|---|---|
| 改 进 前 | 改 进 后 | |
| 金属容易充满模膛 |
|
|

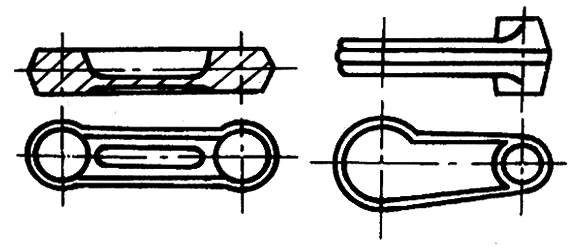

| 简化模具制造 |
|
|
| 容易检查错模 |
|
|

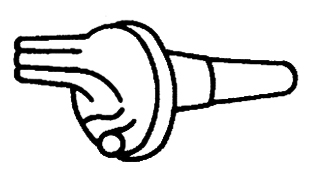

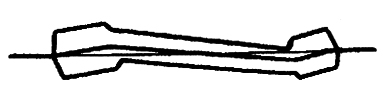

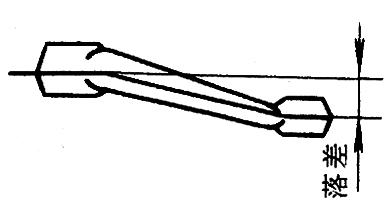

| 平衡模锻错移力 |
|
|

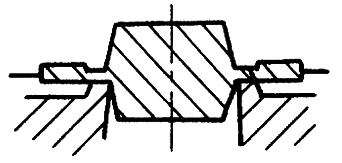

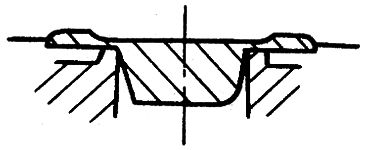

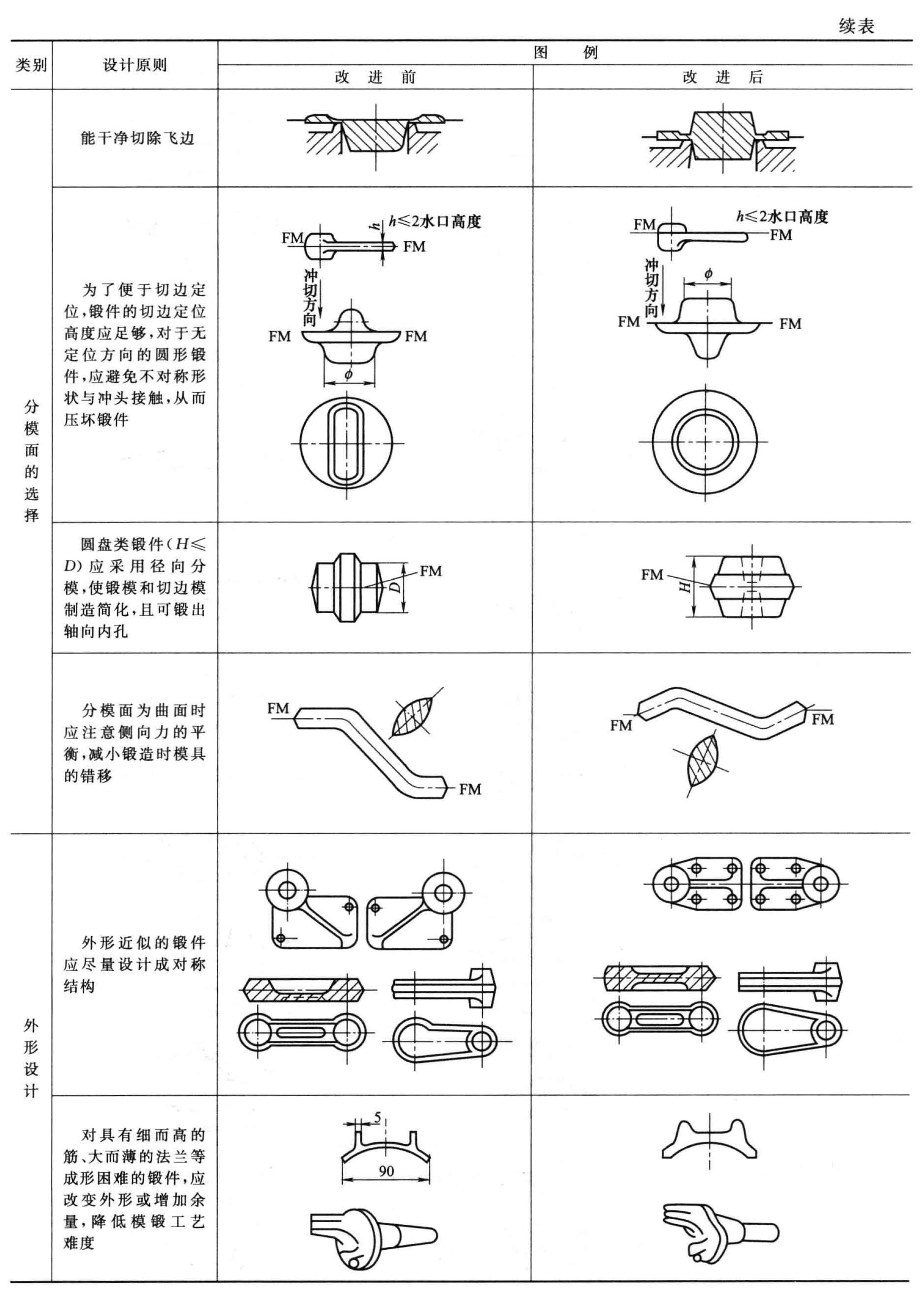

| 能干净切除飞边 |
|
|

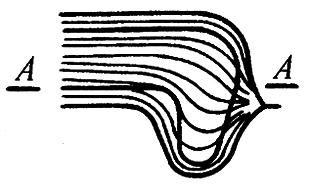

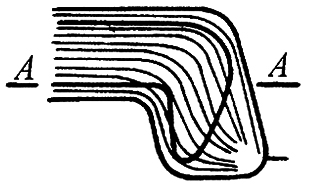

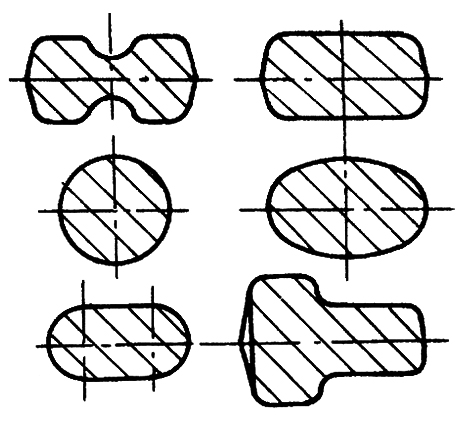

| 锻件流线合乎要求 |
|
|
便于脱模
| 注 意 事 项 | 图 例 | |
|---|---|---|
| 改 进 前 | 改 进 后 | |
|

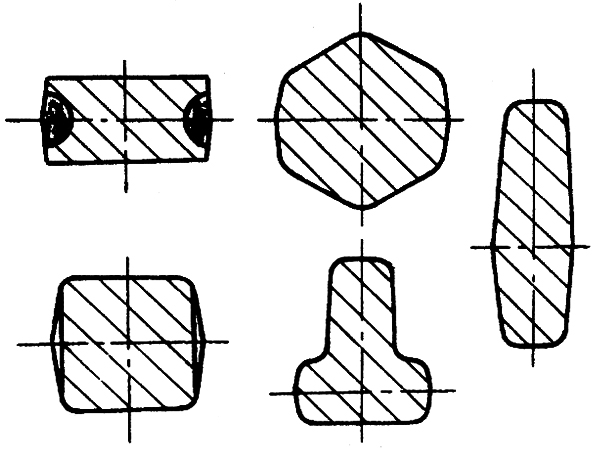

锻件截面适于脱模 注：图中涂黑处需加工去掉 |
|
|
减少模锻劳动量
| 注 意 事 项 | 图 例 | |
|---|---|---|
| 改 进 前 | 改 进 后 | |

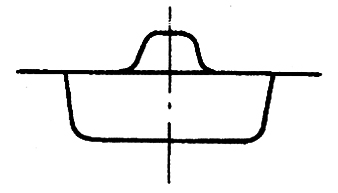

| 大直径薄凸缘模锻困难 |
|
|

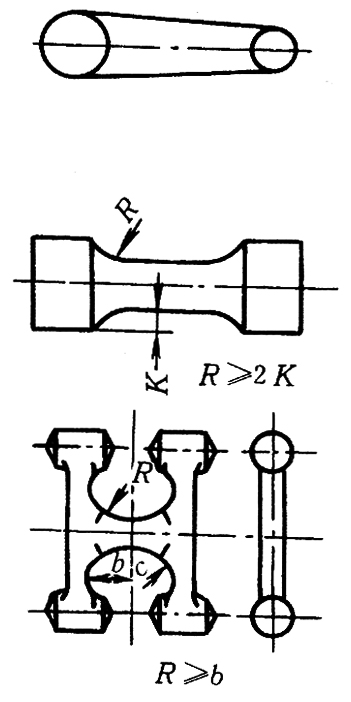

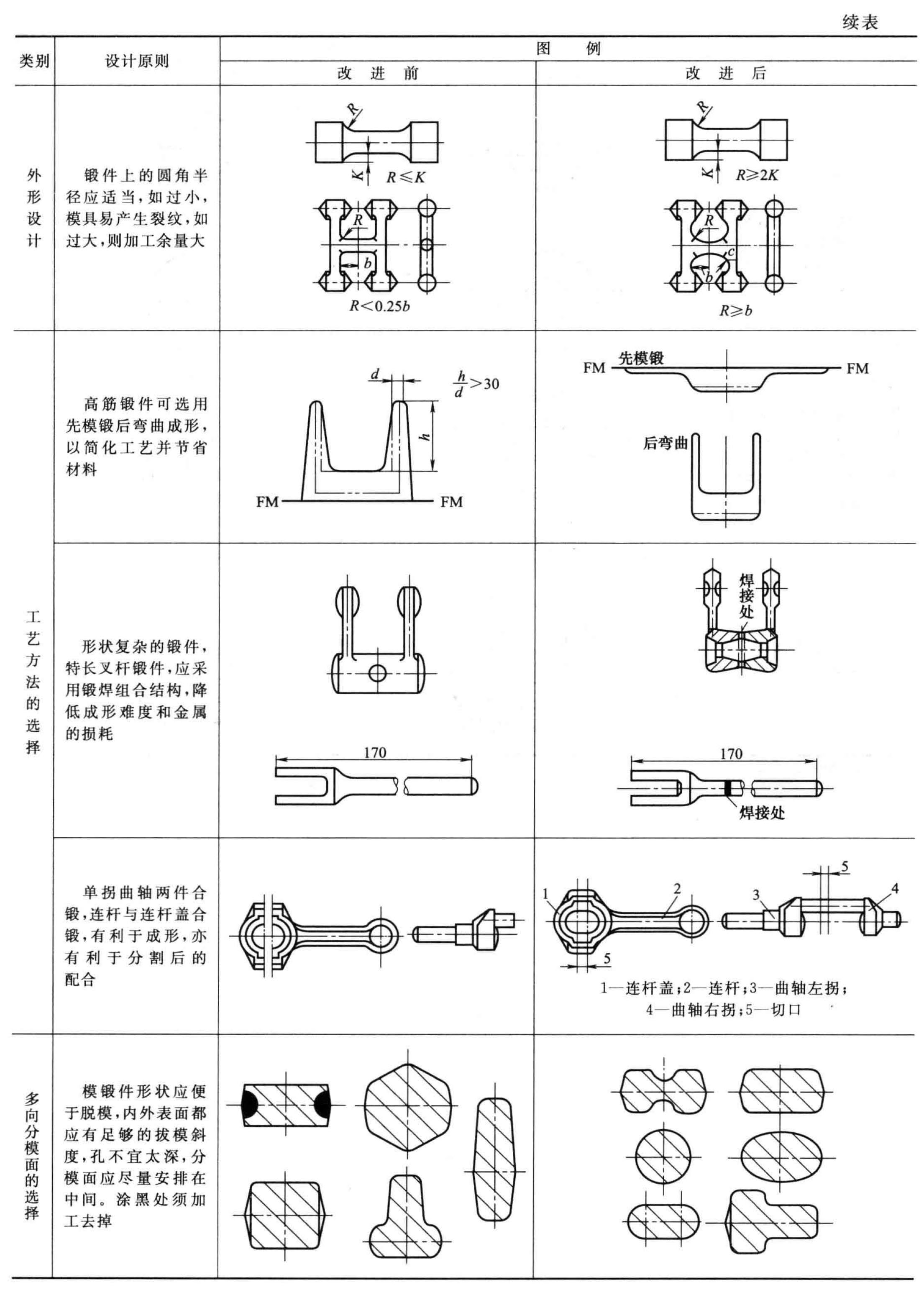

适当的圆角半径
| 注 意 事 项 | 图 例 | |
|---|---|---|
| 改 进 前 | 改 进 后 | |

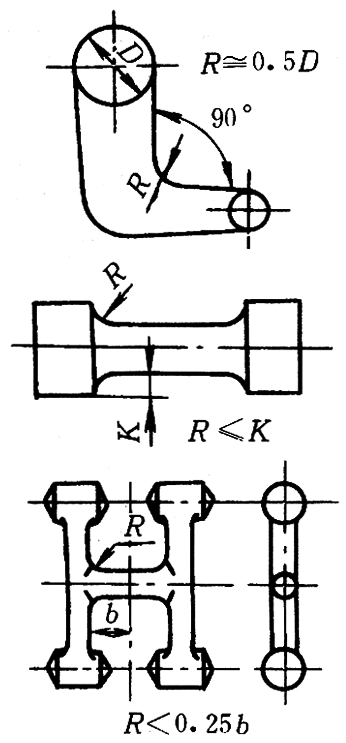

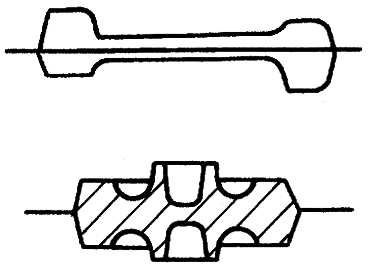

| 圆角过小模具易发生裂纹，寿命低；圆角过大机械加工余量过大 |
|
|
简化模具设计与制造
| 注 意 事 项 | 图 例 | |
|---|---|---|
| 改 进 前 | 改 进 后 | |

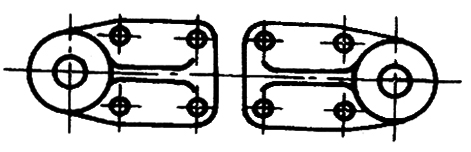

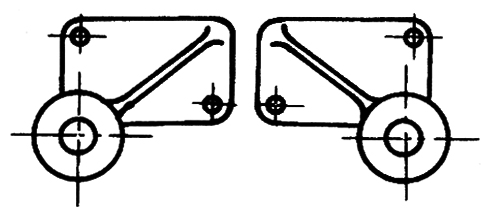

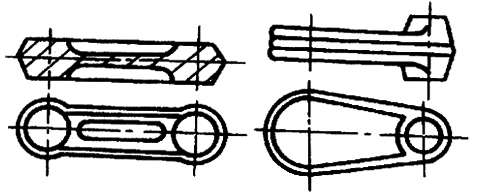

| 形状对称的零件可设计为同一种零件 |
|
|
| 零件应尽量设计成对称结构 |
|
|

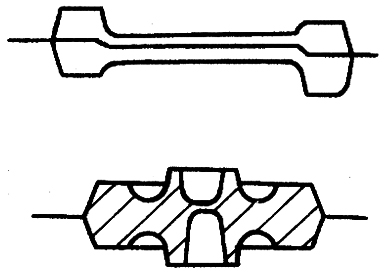

| 薄而高的筋不能直接锻出 |
|
|
