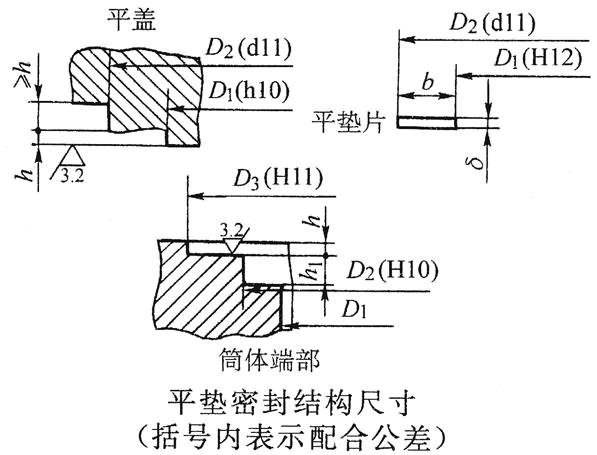

平垫密封结构尺寸
注：本表的单位是mm。
| Di | D1 | ｈ | ｈ1 |
|---|---|---|---|
| ≤100 | Di+6 | 2δ+1 | 2.5δ |
| 101～200 | Di+8 | 2δ+1 | 2.5δ |
| 201～400 | Di+10 | 2δ+1 | 2.5δ |
| 401～600 | Di+12 | 2δ+1 | 2.5δ |
| 601～800 | Di+12 | 2δ+1 | 2.5δ |
| 801～1000 | Di+12 | 2δ+1 | 2.5δ |
| 平垫片宽度B | 平垫片厚度δ |
|---|---|
| ≤4 | 3 |
| 5～12 | 5 |
| 14～16 | 6 |
| 设计压力/MPa | 封口内径/mm | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| ≤100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 1000 | |
| 平垫片宽度/mm | |||||||||
| 10～16 | 2～4 | 5 | 5 | 7 | 9 | 12 | 14 | 15 | 16 |
| 16.1～22 | 2～4 | 6 | 7 | 9 | 12 | 14 | 15 | 16 | — |
| 22.1～30 | 2～4 | 6 | 10 | 12 | 14 | 15 | — | — | |
