嵌合式离合器

计算项目

公 式 及 数 据

单位

说明

基

本

参

数

牙齿外径

D＝(1.5~3)d

d——离合器轴径，mm

牙齿内径

D₁——根据结构确定，通常D₁＝(0.7~0.75)D

φ——牙的中心角，(°)，三角形､梯形牙啮合

牙齿平均直径

矩形牙啮合

牙齿宽度

mm

牙齿高度

h＝(0.6~1)b

齿顶高

h₁

z——牙数，常取z为奇数，以便于加工

齿根高

h₂应大于h₁0.5mm左右

n₀——接合前，两个半离合器的转数差，

r/min

牙齿齿数

或根据结构、强度确定

t——最大结合时间，s，一般t＝0.05~0.1s

牙齿工作面的倾斜角

α＝2°~8°(梯形牙)

α＝30°，45°(三角形牙)

(°)

分度线上的齿宽

mm

齿数多，制造精度低时，z' 取小值；

齿数多，制造精度高时，z' 取大值

齿顶宽

l_d＝l_m-2h₁tanα

mm

齿根宽

l_g＝l_m+2h₂tanα

mm

计算牙数

强

度

校

核

牙齿工作面的挤压应力

N/mm²

T_c——计算转矩，N·mm，T_c＝KT，见表“离合器的选用计算”中表1

A——牙的承压工作面积，mm²

σ_pp、σ_bp——牙齿许用挤压应力和许用弯曲应力，N/mm²，见表“牙嵌离合器的材料与许用应力”中表2

淬硬钢的离合器z＞7，未经热处理的离合器z＞5才进行弯曲强度校核

对三角形牙 A＝D_pbtanγ

对矩形牙 A＝hb

牙齿根部的弯曲应力

N/mm²

移

动

离

合

器

所

需

的

力

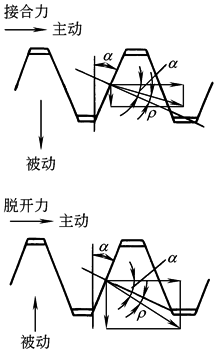

离合器的结合力

离合器的脱开力

N

N

μ'——离合器与花键的摩擦因数，一般取

μ'＝0.15~0.20

μ——离合器牙面间的摩擦因数，一般取

μ＝0.15~0.20

ρ——牙上的摩擦角ρ＝arctanμ

使

用

条

件

牙的自锁条件

r/min

Δυ——许用接合圆周速度差，m/s，一般

Δυ＜0.8m/s

接合时的许用转差

接合时间

s

注：离合器有弹簧压紧装置时，接合力与脱开力还应考虑弹簧作用力。本表仅考虑离合器在花键轴上的滑动、离合器的牙面之间的相对滑动所需克服的摩擦力。
