常用块式制动器的主要性能与尺寸

瓦块（鼓）式制动器分页导航

本页导航 广告链接

常用块式制动器的主要性能与尺寸

电力液压块式制动器

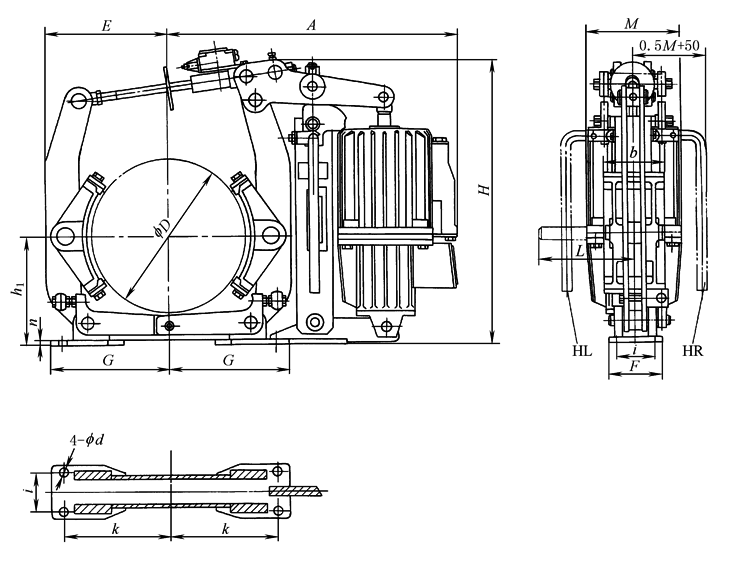

YW、YWB/YWZ5、YWZE系列电力液压块式制动器

YW、YWB/YWZ5、YWZE系列电力液压块式制动器

使用条件： 1．环境温度：一般为-25~50℃。 2．最湿月时，环境最高相对湿度：＜90%。 3．电源：三相交流50Hz。 4．电压等级：380V。 5．适应工作制，连续(S1)和断续(S3，负载持续率为60%)，操作频率＜1200次/h。 6．应将制动转矩调整在(0.7~1.0)倍的额定值范围内使用。 7．使用地点海拔高度不超过2000m。 8．使用环境不得有易燃易爆及腐蚀气体。

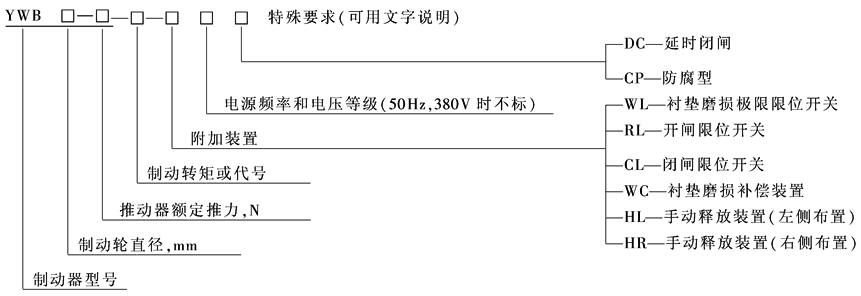

型号意义：标记示例：YWB315-500-560-WC.WL.RL 技术参数与尺寸
制动器型号		推动器型号	制动转矩 /N·m	额定退距 /mm	安装及外形尺寸 /mm														质量 /kg
符合 JB/T 6406.1—1992	符合 GB/T 6333—1986	推动器型号	制动转矩 /N·m	额定退距 /mm	D	h₁	k	i	d	n	b	F	G	E	H	A	M	L	质量 /kg
YW/YWB 160-220	YWZ5/YWZE-160/22	YTD/Ed 220-50	80~160	1.0	160	132	130	55	14	6	65	90	150	140	378	410	160	125	27
YW/YWB 200-220	YWZ5/YWZE-200/22	YTD/Ed 220-50	100~200		200	160	145			8	70		165	170	465	445		151	39
YW/YWB 200-300	YWZ5/YWZE-200/30	YTD/Ed 300-50	140~280		200	160	145			8	70		165	170	465	445		151	42
YW/YWB 250-220		YTD/Ed 220-50	125~250		250	190	180	65	18	10	90	100	200	205	475	510		180	48
YW/YWB 250-300	YWZ5/YWZE-250/30	YTD/Ed 300-50	160~315												475	510			49
YW/YWB 250-500	YWZ5/YWZE-250/50	YTD/Ed 500-60	250~500												552	549	197		54
YW/YWB 315-300	YWZ5/YWZE-315/30	YTD/Ed 300-50	200~400	1.25	315	230	220	80			110	115	245	260	585	554	160	207	75
YW/YWB 315-500	YWZ5/YWZE-315/50	YTD/Ed 500-60	315~630		315	230	220									615	197		80
YW/YWB 315-800	YWZ5/YWZE-315/80	YTD/Ed 800-60	500~1000			(225)										615			82
YW/YWB 400-500	YWZ5/YWZE-400/50	YTD/Ed 500-60	400~800		400	280	270	100	22	12	140	140	300	315	665	680		248	98
YW/YWB 400-800	YWZ5/YWZE-400/80	YTD/Ed 800-60	630~1250												665	680			102
YW/YWB 400-1250	YWZ5/YWZE-400/125	YTD/Ed 1250-60	1000~2000												790	680	240		112
YW/YWB 500-800	YWZ5/YWZE-500/80	YTD/Ed 800-60	800~1600		500	340	325	130		16	180	180	365	385	810	756	197	330	168
YW/YWB 500-1250	YWZ5/YWZE-500/125	YTD/Ed 1250-60	1250~2500		500	340	325									770	240		176
YW/YWB 500-2000	YWZ5/YWZE-500/200	YTD/Ed 2000-60	2000~4000			(335)										770			179
YW/YWB 630-1250	YWZ5/YWZE-630/125	YTD/Ed 1250-120	1600~3150	1.6	630	420	400	170	27	20	225	220	450	460	968	860		405	275
YW/YWB 630-2000	YWZ5/YWZE-630/200	YTD/Ed 2000-120	2500~5000																281
YW/YWB 630-3000	YWZ5/YWZE-630/300	YTD/Ed 3000-120	3550~7100																285
YW/YWB 710-2000	YWZ5/YWZE-710/200	YTD/Ed 2000-120	2500~5000		710	470	450	190			240	240	500	520	1040	935		456	468
YW/YWB 710-3000	YWZ5/YWZE-710/300	YTD/Ed 3000-120	4000~8000		710	470	450	190			240	240	500	520	1040	935		456	470
YW/YWB 800-3000	YWZ5/YWZE-800/300	YTD/Ed 3000-120	5000~10000		800	530	520	210		22	280	280	570	598	1190	980		476	650
注：1．图形和数据选自上海振华港机丰城制动器分公司(公司地址：江西丰城市第三工业小区)产品样本。 2．生产厂家还有焦作制动器有限公司、上海伯瑞制动器有限公司(原上海奉城制动器厂)。 3．YW、YWB型制动器的基本参数和主要安装尺寸符合JB/T6406.1(电力液压块式制动器型式、基本参数和尺寸)，YWZ和YWE的基本参数和主要安装尺寸符合GB/T 6333。(该标准已废止，但维修仍使用该标准产品)。所有本表各型号制动器的技术条件均符合JB/T 6406.2(电力液压块式制动器技术条件)。 4．YW、YWZ5型采用的推动器为YTD型，符合JB/T 6406.3(电力液压块式制动器推动器)；YWB、YWZE型采用的推动器为Ed型符合德国DIN 15430。 5．表中带括号数据系YWZ5、YWZE与YW、YWB不同的数据。 6．表中L数据系焦作制动器有限公司的数据。 7．额定退距系JB/T 6406.1标准给出的数据，丰城公司未给出数据。 8．YWZ5、YWZE可代替YWZ□、YWZ3系列老产品。 9．各厂家产品外形尺寸不尽相同，设计时应与生产厂家直接联系。

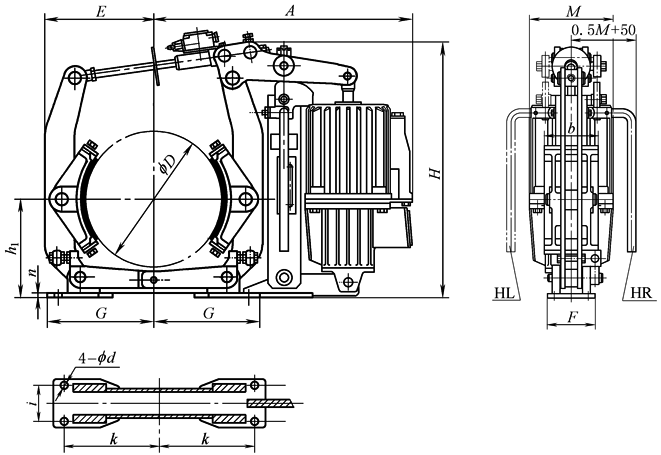

YWZ2、YWZB系列电力液压块式制动器

YWZ2、YWZB系列电力液压块式制动器
使用条件： 1.环境温度：-25~+50℃。 2.相对湿度：＜90%。 3.电源：三相交流50(60)Hz。 4.电压等级：380.440(440.460)V。 5.适应的工作制：连续(S1)和断续(S3-60%，操作频率＜1200/h)工作制。
	制动器型号	推动器型号	制动转矩 /N·m	安装及外形尺寸/mm														质量 /kg
	制动器型号	推动器型号	制动转矩 /N·m	D	h₁	k	i	d	n	b	F	G	E	H	A	L	C	质量 /kg
YWZ2 系列	YWZ2-100/10	MYT2-10/2.5	20~40	100	100	110	40	13	8	70	70	125	130	335	290	89	65	22
	YWZ2-200/25	MYT2-25/4	100~200	200	170	175	60	17	8	90	100	195	170	470	420	117	80	33
	YWZ2-300/25	MYT2-25/4	160~320	300	240	250	80	22	10	140	130	275	275	590	525	117	80	65
	YWZ2-300/50	MYT2-50/6	315~630	300	240	250	80	22	10	140	130	275	275	580	525	157	97	86
	YWZ2-400/50	MYT2-50/6	500~1000	400	320	325	130	22	12	180	180	350	350	745	660	157	97	111
	YWZ2-400/100	MYT2-100/6	800~1600											800	660	157	97	115
	YWZ2-400/125	MYT2-125/6	1000~2000											810	620	148	112	133
	YWZ2-500/125	MYT2-125/10	1250~2500	500	400	380	150	22	16	200	200	405	410	915	730	148	112	212
	YWZ2-600/200	MYT2-200/12	2500~5000	600	475	475	170	26	18	240	220	500	455	1070	840	148	112	309
	YWZ2-700/200	MYT2-200/12	4000~8000	700	550	540	200	34	25	280	270	575	550	1255	960	148	112	430
	YWZ2-800/200	MYT2-200/12	5000~10000	800	600	620	240	34	25	320	310	655	655	1370	930	148	112	590
	YWZ2-800/300	MYT2-300/12	6300~12500	800	600	620	240	34	25	320	310	655	655	1370	930	148	112	595
YWZB 系列	YWZB-200/30	YTD300-50	100~200	200	170	175	60	17	8	90	100	195	170	470	420	117	80	33
	YWZB-300/30	YTD300-50	160~320	300	240	250	80	22	10	140	130	275	275	590	525	117	80	65
	YWZB-300/50	YTD500-60	315~630	300	240	250	80	22	10	140	130	275	275	580	525	157	97	86
	YWZB-400/50	YTD500-60	500~1000	400	320	325	130	22	12	180	180	350	350	745	660	157	97	111
	YWZB-400/80	YTD800-60	800~1600											800	660	157	97	115
	YWZB-400/125	YTD1250-60	1000~2000											810	620	148	112	133
	YWZB-500/125	YTD1250-60	1250~2500	500	400	380	150	22	16	200	200	405	410	915	730	148	112	212
	YWZB-600/200	YTD2000-120	2500~5000	600	475	475	170	26	18	240	220	500	455	1070	840	148	112	309
	YWZB-700/200	YTD2000-120	4000~8000	700	550	540	200	34	25	280	270	575	550	1255	960	148	112	430
	YWZB-800/200	YTD2000-120	5000~10000	800	600	620	240	34	25	320	310	655	655	1370	930	148	112	590
	YWZB-800/300	YTD3000-120	6300~12500	800	600	620	240	34	25	320	310	655	655	1370	930	148	112	595
注：1.制动器符合JB/ZQ 4388—1997和JB 6406.2—1992标准，可取代YWZ系列老产品；推动器符合DIN15430。 2.生产厂家为江西华伍起重电器有限公司。

YWZ6、YWZF系列电力液压块式制动器

YWZ6、YWZF系列电力液压块式制动器
使用条件： 1.环境温度：-25~+50℃。 2.相对湿度：≤90%。 3.电源：三相交流50(60)Hz。 4.电压等级：380(440)V 50Hz.460(440)V 60Hz。 5.适应的工作制：连续(S1)和断续(S3-60%，操作频率小于等于1200/h)工作制。
制动器型号	推动器型号	制动转矩 /N·m	安装及外形尺寸/mm
制动器型号	推动器型号	制动转矩 /N·m	D	h₁	k	i	d	n	b	F	G	E	H	A	M	质量 /kg
YWZ6(F)-200/30	YTD(Ed)300-50	140~280	200	170	175	60	17	8	90	100	195	170	480	450	160	38
YWZ6(F)-300/30	YTD(Ed)300-50	160~320	300	240	250	80	22	10	140	130	275	252	630	570	160	68
YWZ6(F)-300/50	YTD(Ed)500-60	315~630	300	240	250	80	22	10	140	130	275	252	595	570	194	68
YWZ6(F)-400/50	YTD(Ed)500-60	500~1000	400	320	325	130	22	12	180	180	350	305	750	655	194	108
YWZ6(F)-400/80	YTD(Ed)800-60	625~1250											750	655	194	110
YWZ6(F)-400/125	YTD(Ed)1250-60	1000~2000											820	700	240	120
YWZ6(F)-500/125	YTD(Ed)1250-60	1250~2500	500	400	380	150	22	16	200	200	405	370	925	770	240	208
YWZ6(F)-600/200	YTD(Ed)2000-120(60)	2500~5000	600	475	475	170	26	18	240	220	500	460	1023	860	240	281
YWZ6(F)-700/200	YTD(Ed)2000-120(60)	4000~8000	700	550	540	200	34	25	280	270	575	520	1120	935	240	470
YWZ6(F)-800/200	YTD(Ed)2000-120(60)	5000~10000	800	600	620	240	34	25	320	310	655	598	1260	980	240	650
YWZ6(F)-800/300	YTD(Ed)3000-120(60)	6300~12500	800	600	620	240	34	25	320	310	655	598	1260	980	240	650
注：1.制动器符合JB/ZQ 4388—1997和JB 6406.2—1992标准，可取代YWZ系列老产品。Ed推动器符合DIN 15430标准。600以上规格制动器带WC功能时使用短行程推动器。 2.生产厂家为江西华伍起重电器有限公司。

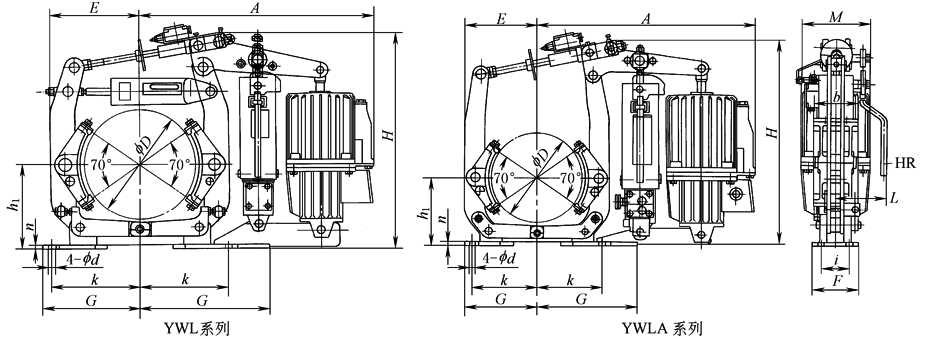

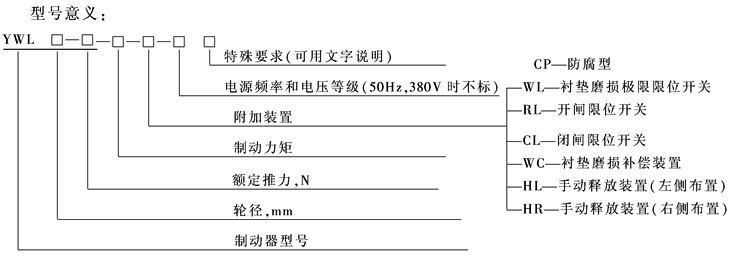

YWL系列两步式和YWLA延时式电力液压块式制动器

YWL系列两步式和YWLA延时式电力液压块式制动器

																										使用条件： 1.环境温度：-25~50℃。 2.环境相对湿度：≤90%。 3.电源：三相交流380V 50Hz。 4.适用工作制：连续(S1)和断续(S3)(载荷持续率为60%，操作频率≤1200次/h)。
技术参数与尺寸
	制动器型号	推动器型号	制动转矩/N·m						安装及外形尺寸　 /mm																									质量 /kg
	制动器型号	推动器型号	第一步	第二步		总转矩 (最大)			D	h₁		k		i		b		d	n		F		G		E		A		H		L		M	质量 /kg
YWL 系列两步式	YWL200-300	Ed300-50	80~160	80~155		315			200	160		145		55		70		14	8		90		165		170		495		490		115		160	49
	YWL200-300A	Ed300-50	80~160	80~155		315			200	170		175		60		90		17	8		90		195		170		495		490		115		160	49
	YWL200-500	Ed500-60	125~250	125~250		500			200	160		145		55		70		14	8		90		165		170		495		535		135		195	51
	YWL200-500A	Ed500-60	125~250	125~250		500			200	170		175		60		90		17	8		90		195		170		495		535		135		195	52
	YWL250-500	Ed500-60	160~315	160~315		630			250	190		180		65		90		18	10		100		200		210		660		550		135		195	75
	YWL315-500	Ed500-60	200~400	200~400		800			315	230		220		80		110		18	10		115		245		260		660		580		135		195	95
	YWL300-500A	Ed500-60	200~400	200~400		800			300	240		250		80		140		22	10		130		275		260		660		580		135		195	96
	YWL315-800	Ed800-60	315~630	315~630		1260			315	230		220		80		110		18	10		115		245		260		660		580		135		195	101
	YWL300-800A	Ed800-60	315~630	315~630		1260			300	240		250		80		140		22	10		130		275		260		660		580		135		195	102
YWLA系列延时式	制动器型号	推动器型号	制动转矩 /N·m	安装及外形尺寸　 /mm																														质量 /kg
	制动器型号	推动器型号	制动转矩 /N·m	D	h₁		k	i			b		d		n		F			G		E		A				H		L		M		质量 /kg
	YWLA200-300	Ed300-50	160~315	200	160		145	55			70		14		8		90			165		170		495				490		115		160		48
	YWLA200-300A	Ed300-50	160~315	200	170		175	60			90		17		8		90			195		170		495				490		115		160		48
	YWLA200-500	Ed500-60	250~500	200	160		145	55			70		14		8		90			165		170		495				535		135		195		51
	YWLA200-500A	Ed500-60	250~500	200	170		175	60			90		17		8		90			195		170		495				535		135		195		52
	YWLA250-500	Ed500-60	315~630	250	190		180	65			90		18		10		100			200		210		660				550		135		195		75
	YWLA315-500	Ed500-60	400~800	315	230		220	80			110		18		10		115			245		260		660				580		135		195		86
	YWLA300-500	Ed500-60	400~800	300	225		220	80			125		18		10		115			245		260		660				580		135		195		87
	YWLA315-800	Ed800-60	630~1250	315	230		220	80			110		18		10		115			245		260		660				580		135		195		92
	YWLA300-800	Ed800-60	630~1250	300	225		220	80			125		18		10		115			245		260		660				580		135		195		93
注：1.符合JB/T 6406.1—1992、JB/T6406.2—1992、JB/ZQ 4388(带A型号)及德国DIN 15435标准。 2.YWL系列两步制动式的第一步制动时施加一个较小的制动转矩，实现平稳减速制动，机器停止运动后，第二步制动开始，增加一个制动转矩，使机器牢固停稳或防风。多用于室外起重机或胶带输送机。 3.YWLA系列为延时式，制动转矩较大，用于有变频调速或其他电气调速的运行机构的牢固停稳或防风，也用于胶带输送机。可设置应急制动电磁阀，实现不延时闭合，以应付突遇大风袭击时需要立即制动的情况。 4.生产厂家为江西华伍起重电器有限公司(地址为江西丰城市第三工业小区)。

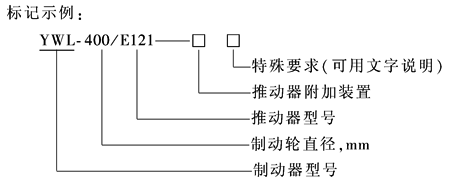

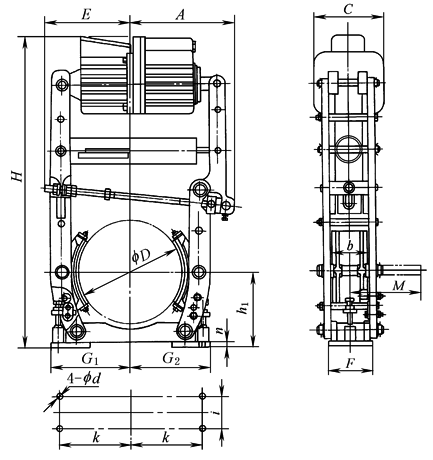

YWL系列立式电力液压块式制动器

YWL系列立式电力液压块式制动器
									使用条件：一般同YW系列制动器，具体要求应与厂家联系。
技术参数与尺寸
制动器型号	匹配推动器	制动转矩 /N·m	退距 /mm	A	b	C	D	d		E	F	G₁	G₂	H	h₁	i	k	M	n	质量 /kg
YWL-200/E23	Ed23/5	210	0.8	255	70	160	200	14		171	105	180	180	710	160	55	145	165	8	46
YWL-200/E30	Ed30/5	300	0.8	255	70	160	200	14		171	105	180	180	707	160	55	145	165	8	52
YWL-250/E23	Ed23/5	260	0.8	320	90	160	250	18		200	115	205	205	801	190	65	180	225	10	53
YWL-250/E30	Ed30/5	380		315		160				200				798						61
YWL-250/E50	Ed50/6	700		320		195				200				861						69
YWL-315/E23	Ed23/5	290	1.1	322	110	160	315	18		247	135	245	245	891	230	80	220	255	15	72
YWL-315/E30	Ed30/5	410		322		160				247				888						78
YWL-315/E50	Ed50/6	720		322		195				247				946						81
YWL-315/E80	Ed80/6	1100		322		195				247				946						92
YWL-400/E30	Ed30/5	390	1.25	370	140	160	400	18		304	155	310	310	960	280	100	270	280	12	98
YWL-400/E50	Ed50/6	750		430		195				304				1073						102
YWL-400/E80	Ed80/6	1250		430		195				304				1073						114
YWL-400/E121	Ed121/6	1900		430		240				304				1064						132
YWL-500/E50	Ed50/6	890	1.25	440	180	195	500	22		368	195	365	365	1234	340	130	325	350	21	154
YWL-500/E80	Ed80/6	1600		440		195				368				1234						159
YWL-500/E121	Ed121/6	2300		440		240				368				1225						176
YWL-500/E201	Ed201/6	4100		440		240				368				1225						181
注：1.本制动器系焦作制动器有限公司生产，符合德国标准DIN 15435。 2.江西华伍起重电气有限公司生产的型号为YWH系列，符合JB/T 6406.1、JB/T 6406.2及DIN 15435标准。各生产厂家产品的安装尺寸相同，外形尺寸不完全相同，表中数据选自焦作制动器有限公司产品样本。

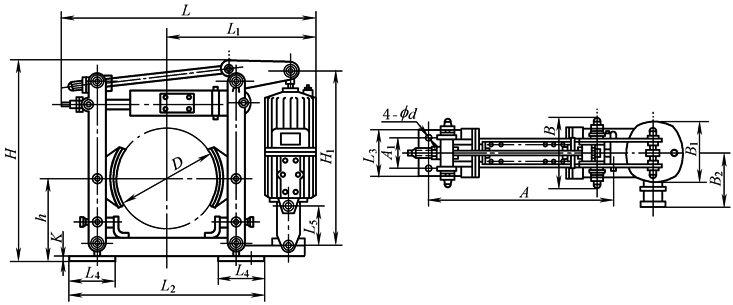

BYWZ2型隔爆型电力液压制动器

BYWZ2型隔爆型电力液压制动器

BYWZ2型由型隔爆型电力液压推动器及ZDJ1-B型制动架组成。用于工厂中具有ⅡA、ⅡB级温度组别，T1~T4组可燃性气体及煤矿井下有甲烷混合物和煤尘爆炸性危险的环境中。适用于三相交流660V或380V的电源网路。
制动器型号	制动轮直径 D/mm			制动力矩 T_f /N·m			退距δ /mm			推动器初始行程 /mm			配用推动器							配用制动架型号规格
制动器型号	制动轮直径 D/mm			制动力矩 T_f /N·m			退距δ /mm			推动器初始行程 /mm			型号规格				额定行程 /mm			配用制动架型号规格
BYWZ2-200/40	200			250			0.8~1.6			20							40			ZDJ1-200/40B
BYWZ2-300/40	300			400			0.7~1.4										40			ZDJ1-300/40B
BYWZ2-300/70	300			630			0.7~1.8										50			ZDJ1-300/70B
BYWZ2-400/70	400			1000			0.8~1.6			25							50			ZDJ1-400/70B
BYWZ2-400/125	400			1600			1.0~2.0			30							60			ZDJ1-400/125B
BYWZ2-500/125	500			2500			1.0~1.8			34										ZDJ1-500/125B
BYWZ2-600/125	600			3150																ZDJ1-600/125B
BYWZ2-600/200	600			5000																ZDJ1-600/200B
BYWZ2-700/200	700			7100			1.4~2.2			38										ZDJ1-700/200B
制动器型号	安装及外形尺寸/mm
制动器型号	A	A₁	B		B₁	B₂		D	d		H	H₁		h	K	L	L₁	L₂	L₃		L₄	L₅
BYWZ2-200/40	350	60	130		170	210		200	17		472	447		170	8	630	410	390	100		115	0
BYWZ2-300/40	500	80	176		170	210		300	22		592	529		240	10	805	505	550	130		150	82
BYWZ2-300/70	500	80	176		190	218		300			592	500		240	10	815	515	550	130		150	0
BYWZ2-400/70	650	130	214		190	218		400			762	699		320	12	990	605	706	180		160	202
BYWZ2-400/125	650	130	214		240	226		400			762	699		320	12	1015	630	706	180			0
BYWZ2-500/125	760	150	252					500			939	839		400	16	1163	720	810	200			114
BYWZ2-600/125	950	170	306					600	26		1090	970		475	18	1394	820	1000	220		240	245
BYWZ2-600/200	950	170	306					600	26		1090	970		475	18	1394	820	1000	220		240	245
BYWZ2-700/200	1080	200	402					700	33		1260	1070		500	30	1575	948	1150	270		260	360
注：生产厂家为天水长城控制电器厂。
