常用块式制动器的主要性能与尺寸

多功能块式制动器

YKS断电可控释放制动器

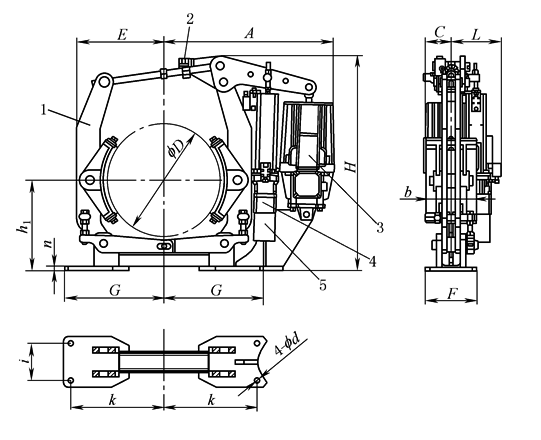

YKS断电可控释放制动器
1—制动架；2—制动补偿装置；3—液压推动器； 4—制动释放推动器；5—制动弹簧
当电网断电以后，通过司机室操作按键，远程控制制动释放推动器4(直流驱动)，使制动力矩按要求逐步减小，直至为零，将悬吊在空中的物件缓慢放下，不需人工松动制动弹簧。该制动器带有机械式自动补偿装置，实现瓦块磨损后自行补偿、恒定瓦块退距和液压推动器补偿行程。在控制释放过程中的二次制动响应快。执行机构配用UPS电源。主要用于卷扬机等，如电磁吊、淬火吊等。
制动器型号		推动器型号	制动力矩 /N·m	安装及外形尺寸/mm
制动器型号		推动器型号	制动力矩 /N·m	D	h₁	k	i	d	n	b	F	G	E	H	A	L	C	质量 /kg
YKS6型	YKS6-300/30	Ed30/5	320	300	240	250	80	22	10	140	130	275	252	590	525	157	90	65
	YKS6-300/50	Ed50/6	630	300	240	250	80		10	140	130	275	252	580	525	197	107	86
	YKS6-400/50	Ed50/6	1250	400	320	325	130		12	180	180	350	305	745	660			111
	YKS6-400/80	Ed80/6	1600											800	660			115
	YKS6-400/121	Ed121/6	2000											810	620	178	122	133
	YKS6-500/121	Ed121/6	2500	500	400	380	150		16	200	200	405	370	925	770			208
	YKS6-600/201	Ed201/6	5000	600	475	475	170	26	18	240	220	500	460	1023	860			309
YKS5型	YKS5-300/30	Ed30/5	160-315	300	225	220	80	18	10	125	115	245	375	575	485	157	90	74
	YKS5-315/30	Ed30/5	160-315	315											485	157	90	74
	YKS5-300/50	Ed50/6	250-500	300											525	197	107	86
	YKS5-315/50	Ed50/6	250-500	315														86
	YKS5-300/80	Ed80/6	500-1000	300														88
	YKS5-315/80	Ed80/6	500-1000	315														88
	YKS5-400/50	Ed50/6	315-630	400	280	270	100	22	12	160	140	300	435	705	560			108
	YKS5-400/80	Ed80/6	630-1250											705	560			110
	YKS5-400/121	Ed121/6	900-1600											770	565	178	122	133
	YKS5-500/80	Ed80/6	800-1600	500	335	325	130		16	200	180	365	370	860	770	197	107	211
	YKS5-500/121	Ed121/6	1250-2500													178	122	213
	YKS5-500/201	Ed201/6	2000-4000															215
	YKS5-630/125	Ed121/6	1600-3150	630	425	400	170	27	20	250	220	450	455	970	870			319
	YKS5-630/201	Ed201/6	2500-5000															320
	YKS5-630/301	Ed301/6	3550-7100															325
注：1.YKS6型符合JB/ZQ 4388—1997，YKS5型符合GB/T 6333，技术条件均符合JB/T 6406.2。 2.生产厂家为长沙普雷科机电技术有限公司。该公司还生产YWM5、YWM6型免维护制动器(该制动器增加制动释放推动器即为YKS6、YKS5型)，可选配相应附件，实现打开指示，磨损报警等功能，其技术参数及尺寸与本表基本相同。

YBS断电保护双功能制动器

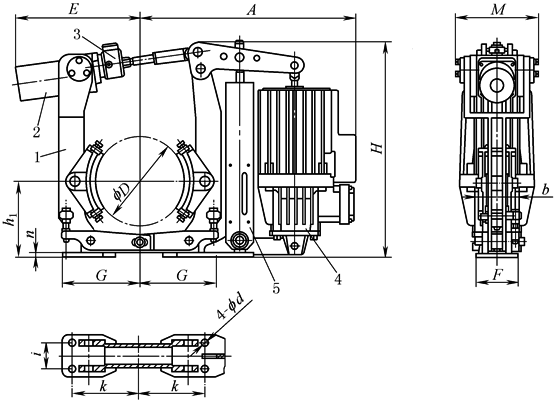

YBS断电保护双功能制动器
1—制动架；2—直流制动电机；3—安全制动机构； 4—液压推动器；5—制动弹簧
该制动器既是工作制动器又是安全制动器，如行车行走机构制动器制动力矩设定较小，以获得适当滑行距离，减小吊具晃动，当供电意外中断后，因制动力矩不足，会引起撞车事故，但该制动器能在供电中断后通过件2、3自动加载额定制动力矩，避免撞击，制动滑行距离可调整。还可以转换为常开松闸状态并保持，使设备在无动力状态下被推移挪位。该制动器还设有紧急制动按键，在任何情况下，实现紧急安全制动，松开按键能自行复位到正常状态。该制动器具有自动补偿功能。安全装置配用UPS电源。该制动器广泛用于桥式起重机的行走机构等。
制动器型号		推动器型号	制动力矩 /N·m	安装及外形尺寸/mm													质量 /kg
制动器型号		推动器型号	制动力矩 /N·m	D	h₁	k	i	d	n	b	F	G	E	H	A	M	质量 /kg
YBS6型	YBS6-200/30	Ed30/5	100-200	200	170	175	60	17	8	90	100	195	270	470	420	160	33
	YBS6-300/30	Ed30/5	160-320	300	240	250	80	22	10	140	130	275	375	590	525	160	65
	YBS6-300/50	Ed50/6	315-630	300	240	250	80		10	140	130	275	375	580	525	197	86
	YBS6-400/50	Ed50/6	500-1000	400	320	325	130		12	180	180	350	450	745	660	197	111
	YBS6-400/80	Ed80/6	800-1600											800	660	197	115
	YBS6-400/121	Ed121/6	1000-2000											810	620	240	133
YBS5型	YBS5-200/30	Ed30/5	140-280	200	160	145	55	14	8	80	90	165	290	470	406	160	39
	YBS5-250/30	Ed30/5	140-280	250	190	180	65	18	10	100	100	200	325	500	416	160	47
	YBS5-250/50	Ed50/6	250-500	250	190	180	65			100	100	200	325	550	490	197	61
	YBS5-300/30	Ed30/5	160-315	300	225	220	80			125	115	245	375	575	485	160	74
	YBS5-315/30	Ed30/5	160-315	315											485	160	74
	YBS5-300/50	Ed50/6	250-500	300											525	197	86
	YBS5-315/50	Ed50/6	250-500	315												197	86
	YBS5-300/80	Ed80/6	500-1000	300												197	88
	YBS5-315/80	Ed80/6	500-1000	315												197	88
	YBS5-400/50	Ed50/6	315-630	400	280	270	100	22	12	160	140	300	435	705	560	197	108
	YBS5-400/80	Ed80/6	630-1250											705	560	197	110
	YBS5-400/121	Ed121/6	900-1600											770	565	240	133
注：1.YBS6符合JB/ZQ 4388，YBS5符合GB/T 6333，技术条件均符合JB/T 6406.2。 2.生产厂家为长沙普雷科机电技术有限公司。

YWK(F)系列远程动态可调(防风)制动器

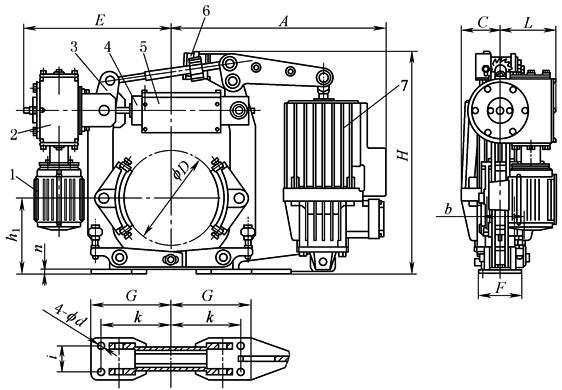

YWK(F)系列远程动态可调(防风)制动器
1—调整电机；2—减速器；3—制动架；4—制动弹簧； 5—传感器；6—自动补偿装置；7—液压推动器
该制动器通过制动力矩远程动态可调装置实现工作制动和动态防风制动两种功能。可多台制动器一个控制箱控制。该制动器带有机械式自动补偿装置，无需外力源可实现瓦块磨损的自动补偿，恒定瓦块退距和液压推动器补偿行程。广泛用于港口轨道起重、装卸机械、料场等场合的减速、停车制动和动态防风制动。
制动器型号		额定制动力矩 /N·m	制动力矩调整范围	安装及外形尺寸/mm
制动器型号		额定制动力矩 /N·m	制动力矩调整范围	D	h₁	k	i	d	n	b	F	G	E	H	A	L	C	质量 /kg
YWK2型	YWK2-200/23	200	0～1.2倍	200	170	175	60	17	8	90	100	195	335	450	380	117	124	21
	YWK2-300/30	320		300	240	250	80	22	10	140	130	275	390	580	460	117		65
	YWK2-300/50	630		300	240	250	80		10	140	130	275	390	580	480	156		65
	YWK2-400/50	1000		400	320	325	130		12	180	180	350	455	730	570	156	145	101
	YWK2-400/80	1600														148		101
	YWK2-400/121	2000																99
	YWK2-500/121	2500		500	400	380	150		16	200	200	405	520	880	675			138
	YWK2-600/201	5000		600	457	475	170	26	18	240	220	500	600	1065	820			195
YWK4型	YWK4-200/23	200		200	160	145	55	14	8	80	90	165	320	465	390	117	124	27
	YWK4-200/30	250		200	160	145	55	14	8	80	90	165	320	470	406			28
	YWK4-250/30	250		250	190	180	65	18	10	100	100	200	355	500	416			41
	YWK4-250/50	500		250	190	180	65			100	100	200	355	550	490	157		43
	YWK4-300/30	300		300	225	220	80			125	115	245	405	575	485	117		74
	YWK4-315/30	300		315											485	117		74
	YWK4-300/50	500		300											525	157		76
	YWK4-315/50	500		315														76
	YWK4-300/80	1000		300														80
	YWK4-315/80	1000		315														80
	YWK4-400/50	600		400	280	270	100	22	12	160	140	300	470	705	560		145	107
	YWK4-400/80	1200												705	560			109
	YWK4-400/121	1800												770	565	148		116
	YWK4-500/80	1600		500	335	325	130		16	200	180	365	530	835	710	157		125
	YWK4-500/121	2200											545		675	148		145
	YWK4-500/201	3200											545		675			148
	YWK4-630/121	2800		630	425	400	170	27	20	250	220	450	590	1020	785			212
	YWK4-630/201	4500																220
	YWK4-630/301	7000																226
注：1.YWK(F)2系列符合JB/ZQ 4388，YWK(F)4系列符合GB/T 6333，技术条件均符合JB/T 6406.2。推动器同表 YBS断电保护双功能制动器。 2.制动轮径315mm以下的调整电机功率为90W，制动轮径315mm以上的调整电机功率为120W，工作电源为AC380V。 3.生产厂家为长沙普雷科机电技术有限公司。
