常用块式制动器的主要性能与尺寸

瓦块（鼓）式制动器分页导航

本页导航 广告链接

常用块式制动器的主要性能与尺寸

电磁块式制动器

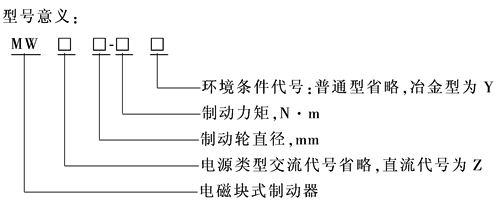

MW型电磁块式制动器(JB/T7685-1995)

MW型电磁块式制动器(JB/T 7685—1995)

													工作条件： 1.交流电压380V，直流电压220V，是外接交流或直流，内用直流结构。 2.制动器中电磁铁的基准工作方式为连续工作制(S1)和断续周期工作制(S3)两种。断续周期工作制时负载持续率为40%，额定操作频率为1200次/h(D≤250mm)、900次/h(250mm＜D≤500mm)、600次/h(500mm＜D≤800mm)。D为制动轮直径。 3.制动器使用地点的海拔高度不应超过2000m。 4.制动器正常使用时，适合的环境温度为：普通型-25～40℃、冶金型-5～55℃。 5.制动器使用地点的最潮湿月份的月平均相对湿度不超过90%，同时该月月平均最低温度不高于25℃。 6.制动器周围工作环境中不得有易燃、易爆及腐蚀性气体(防爆制动器除外)。
表1　　　　　　　　　　　　　　　　　　　　　制动器基本参数和主要尺寸(JB/T 7685—1995)
制动器规格	退距δ /mm	在基准工作方式下			主要尺寸/mm
制动器规格	退距δ /mm	额定制动力矩T_f /N·m		额定操作频率 /次·h^-¹	D	h₁		k	i		d	n ≥			e₁	e₂		b		F	G		B ≤	E ≤		H ≤	A ≤		M ≤
160	0.6	80		1200	160	132		130	55		14	6			115	88		65		90	150		125	150		380	280		135
200		160			200	160		145	55		14	8			140	108		70		90	165		125	180		455	325		160
250		315			250	190		180	65		18	10			170	133		90		100	200		150	215		530	370		185
315	0.8	630		900	315	230		220	80		18	10			212	168		110		115	245		190	265		630	410		240
400	0.8	1250			400	280		270	100		22	12			260	210		140		140	300		220	320		780	535		310
500	1	2500			500	340		325	130		22	16			320	262		180		180	365		270	390		890	630		380
630	1	5000		600	630	420		400	170		27	20			390	327		225		220	450		320	470		1000	725		450
710	1.25	8000			710	470		450	190			20			440	370		255		240	500		355	530		1120	815		530
800	1.25	10000			800	530		520	210			22			510	422		280		280	570		410	600		1230	890		615
注：1.制动器结构不一定与图示相符，只要求符合给定的尺寸。 2.额定退距一般为最小退距，允许的最大退距由生产厂自行确定，但应有明确的规定。 3.基准工作方式为：连续和断续周期两种工作制，断续周期工作制的负载持续率为40%。 4.生产厂家为焦作制动器股份有限公司、石家庄中储起重设备厂。
表2　　　　　　　　　　　　　　　　　　　　　　　相配电磁铁基本参数(JB/T 7685—1995)
制动器规格					160		200			250				315			400		500			630			710			800
额定吸持力 F/N			装设在上部时		800		1250			2000				3150			5000		8000			12500			16000			20000
额定吸持力 F/N			装设在中部时		2000		3150			5000				8000			12500		20000			31500			40000			50000
额定工作行程 δ/mm			装设在上部时		3.55									4.25					5						6
额定工作行程 δ/mm			装设在中部时		1.25									1.8					2.24						2.8
注：1.额定吸持力为基准工作方式时的吸持力。 2.额定工作行程指最小行程，允许的最大行程由生产厂自行确定。

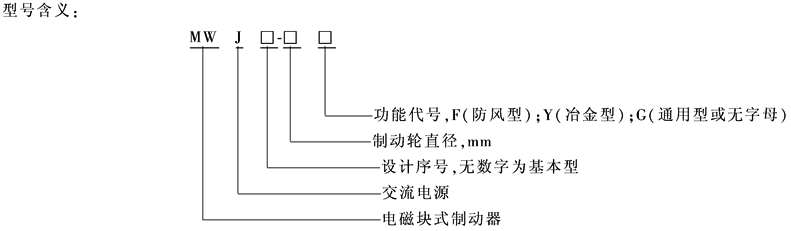

MWJ型电磁块式制动器

MWJ型电磁块式制动器

该制动器分短行程、长行程和防风型三种。配用MZJ型制动电磁铁，具有节能优点。可代替JWZ、JCZ、ZWZ型等产品。根据使用场所和环境条件的不同，分为通用、防风和冶金型。工作条件： 1.安装地点的海拔高度不超过2000m。 2.周围环境温度-25～40℃；冶金型-5～55℃。 3.周围空气相对湿度不大于90%；且最湿月份的平均最低温度不高于25℃。 4.在无易燃易爆和无足以腐蚀金属和破坏绝缘的气体和导电尘埃的环境中。 5.额定电压为380V、额定频率50Hz的交流电源，允许电压波动上、下限分别为额定电压的10%和-15%。
制动器型号	制动轮直径 /mm		退距 δ/mm		制动力矩 T_f /N·m		制动弹簧长 P_额/mm		补偿间隙 δ₁/mm		配用电磁铁
制动器型号	制动轮直径 /mm		退距 δ/mm		制动力矩 T_f /N·m		制动弹簧长 P_额/mm		补偿间隙 δ₁/mm		型号	额定吸力 /N		额定行程		质量 /kg
MWJ-100	100										MZJ-100
MWJ-200	200		0.6		150		140		0.5～4.5		MZJ-200	900		3.5		31
MWJ-200G					220		130				MZJ-200G	1300				32
MWJ-200Y					190		135				MZJ-200Y	1100				32
MWJ-300	300		0.7		470		180		0.5～4		MZJ-300	1900		4		54
MWJ-300G					570		218		0.5～6		MZJ-300G	2300				60
MWJ-300Y					520		174		0.5～6		MZJ-300Y	2100				60

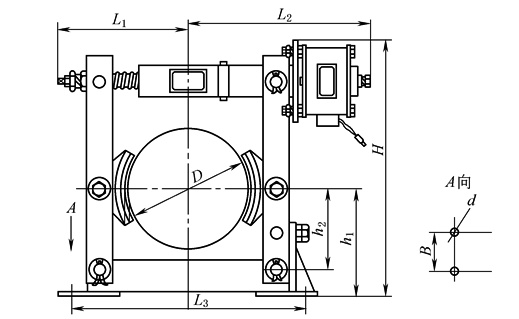

制动器型号	D	L₁≤		L₂≤		L₃		H≤		h₁			h₂		B	d
MWJ-100	100					230 (220)									40	13
MWJ-200	200	219		338		380 (350)		410		170			130		60	17
MWJ-300	300	293		460		540 (500)		560		240			190		80	21
MWJ-315	315
MWJ-400	400					650									130	22
MWJ-500	500					760									150
注：1.L₃括号外尺寸适用于TJ2和TZ2型，括号内尺寸适用于JWZ、JCZ、ZWZ和YDWZ、YDZ型。 2.生产厂家为石家庄中储起重设备厂、天水长城控制电器厂。

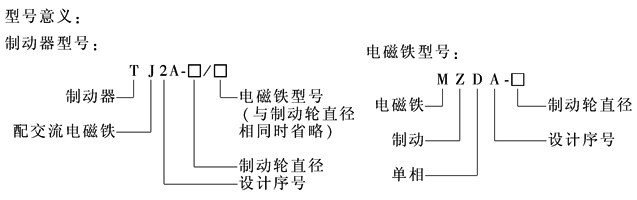

TJ2A型交流电磁铁块式制动器(JB/ZQ4715-1998)

TJ2A型交流电磁铁块式制动器(JB/ZQ 4715—1998)

使用条件： 1.周围介质温度-25~100℃。 2.海拔高度小于等于2000m。 3.空气相对湿度不大于90%。 4.适用于50~60Hz，380V或220V交流电路。 5.全方位安装。 6.周围介质无足以腐蚀金属和破坏绝缘的气体。
技术参数与尺寸
制动器型号	制动轮直径 /mm		瓦块退距 /mm		额定制动转矩 /N·m		配用电磁铁
制动器型号	制动轮直径 /mm		瓦块退距 /mm		额定制动转矩 /N·m		型号		额定行程 /mm			吸持力/启动力 /N			启动电流/A 持续电流/mA		操作频率 /次·h^-1			通电持续率 /%
TJ2A-100	100		0.6		200		MZDA/100		3~5			320/250			3/20		1200			0~100
TJ2A-200/100	200		0.6		400		MZDA/100		3.2~7			320/250			3/20		1200			0~100
TJ2A-200	200		0.6		1600		MZDA/200		3.2~7			160/1250			3/20		1200			0~100
TJ2A-300/200	300		0.8		2400		MZDA/200		3.2~7			1600/1250			3/20		1200			0~100
TJ2A-300	300		0.8		5000		MZDA/300		3.2~7			3150/2500			3/20		1200			0~100
制动器型号	基本尺寸 /mm																				质量 /kg
制动器型号	D	h		A		b		d		L	L₁		B	B₁		m		H_max	C		质量 /kg
TJ2A-100	100	100		230		40		13		320	260		70	110		90		245	5		9.0
TJ2A-200/100	200	170		380		60		17		500	420		90	126		90		390	7		21
TJ2A-200	200	170		380		60		17		520	420		90	126		125		400	7		32
TJ2A-300/200	300	240		540		80		21		650	580		120	160		125		535	9		59
TJ2A-300	300	240		540		80		21		670	580		120	160		150		545	9		82
注：1.只用于旧设备维修、新设计中不得选用。 2.生产厂家为焦作制动器有限公司，上海奉城制动器厂生产TJ2(交流)TZ2(直流)，安装尺寸与TJ2A相同，但制动力矩比TJ2A小。

JZ型交流节能电磁铁块式制动器

JZ型交流节能电磁铁块式制动器
															使用条件： 1.环境温度：-20～60℃。 2.交流380V/50Hz电源，电压允许波动上限不超过10%，下限不低于额定电压15%。 3.作用地点的海拔高度不超过2000m。 4.使用地点空气相对湿度不大于90%。 5.制动器周围不得有易燃易爆及足以腐蚀金属和破坏绝缘的气体和导电尘埃。
型号	制动轮直径 /mm		制动力矩 /N·m		退距 /mm			质量 /kg		配用电磁铁																	总质量 /kg
										型号		额定推力 /N				行程 /mm				操作频率 /(次·h^-1)		电流 /A			质量 /kg
										型号		额定推力 /N				初始		最大		操作频率 /(次·h^-1)		启动	工作		质量 /kg
JZ-100	100		20		0.5			12.5		MZD JZ-100		320				3		5		1200		3	0.020		3.5		16
JZ-200	200		160		0.6			19		MZD JZ-200		1600				3		7		1200		3	0.020		7		26
JZ-300	300		500		0.8			52		MZD JZ-300		3150				3.5		7		1200		4	0.020		12		64
JZ-400	400		1250		0.8			100		MZD JZ-400		6300				4.5		8		900		6	0.025		17		117
JZ-500	500		2500		0.8			167		MZD JZ-500		10000				5		9		900		8	0.030		33		200
JZ-600	600		5000		1.0			345		MZD JZ-600		16000				5		9		600		10	0.040		72		417
型号	基本尺寸 /mm
型号	A	b		D		d	E		F		G		H	h₁			i		k		k₁			M		m		n
JZ-100	200	70		100		13	140		75		125		300	100			40		110		78			110		100		6
JZ-200	270	80		200		17	215		100		208		435	170			60		175～190		105～110			126		145		8
JZ-300	350	140		300		22	295		130		290		600	240			80		250～270		125			160		155		10
JZ-400	465	180		400		22	350		180		350		765	320			130		325		170			210		200		12
JZ-500	565	200		500		22	490		200		405		950	400			150		380		200			250		230		16
JZ-600	675	240		600		26	560		220		500		1160	475			170		475		230			305		270		18
注：1.资料来自焦作制动器有限公司的样本。 2.安装尺寸符合JB/ZQ 4388—1997标准。

ZWZA型直流电磁铁块式制动器

ZWZ_A型直流电磁铁块式制动器
使用条件：1.相当标准JB/ZQ 4386—1997 ZWZ型，多用于旧设备维修。 2.允许接电次数：720次/h。 3.允许周围介质温度：65℃。标记示例：ZWZ_A500-Ⅱ制动器 JB/ZQ 4386—1997； ZWZ_A——直流瓦块电磁铁制动器；500——制动轮直径；Ⅱ——第Ⅱ类线圈。
表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术参数
制动器型号																															ZWZ_A400							ZWZ_A500					ZWZ_A600							ZWZ_A700							ZWZ_A800
制动力矩 /N·m				通电持续率					JC 25%							线圈并联															1500							2500					5000							8000							12500
																线圈串联							额定电流60%								1500							2500					5000							8000							12500
																线圈串联							额定电流40%								900							1500					3000							4800							7500
									JC 40%							线圈并联															1200							1900					3550							5750							9100
																线圈串联							额定电流60%								1200							1900					3550							5750							9100
																线圈串联							额定电流40%								550							1000					2050							3250							5550
									JC 100%							线圈并联															550							850					1550							2800							4400
退距/mm																															1.5							1.75					2.0							2.25							2.5
主弹簧安装要求
ZWZ_A400											ZWZ_A500													ZWZ_A600												ZWZ_A700													ZWZ_A800
制动力矩 /N·m			安装力 /N				安装长度 /mm				制动力矩 /N·m				安装力 /N					安装长度 /mm				制动力矩 /N·m			安装力 /N					安装长度 /mm				制动力矩 /N·m						安装力 /N				安装长度 /mm			制动力矩 /N·m					安装力 /N				安装长度 /mm
1500			4350				218				2500				6030					252				5000			11000					334				8000						14000				340			12500					18600				480
1200			3600				234				1900				4550					277				3550			7760					390				5750						10000				392			9100					13600				544
900			2700				253				1500				3600					293				3000			6560					410				4800						8400				413			7500					11200				574
550			1650				274				1000				2400					313				2050			4500					444				3250						5700				450			5550					8200				612
—			—				—				850				2040					319				1550			3400					462				2800						4900				460			4400					6550				634
型号								ZWZ_A400											ZWZ_A500											ZWZ_A600											ZWZ_A700												ZWZ_A800
线圈与电压					JC/%			电阻 20℃ /Ω				功率 /W		附加电阻型号					电阻 20℃ /Ω			功率 /W				附加电阻型号				电阻 20℃ /Ω				功率 /W			附加电阻型号				电阻 20℃ /Ω				功率 /W			附加电阻型号					电阻 20℃ /Ω			功率 /W				附加电阻型号
并联线圈技术数据	线圈种类Ⅰ	110V			25			14.15				900		—					12.6			1010				—				9.6				1330			—				6.85				1860			—					5.2			2400				—
					40							630		ZF1-4								725				ZF1-4								940			ZF1-4								1370			ZF2-3								1740				ZF2-3
					100							870		ZF1-4								415				ZF1-4								540			ZF2-3								800			ZF2-3								1010				ZF2-3
		220V			25							1500		ZF2-6								1700				ZF2-6								2100			ZF2-6								3200			ZF3-1								3920				ZF3-1
					40							1100		ZF2-6								1230				ZF2-6								1610			ZF2-6								2400			ZF3-1								2930				ZF3-1
					100							660		ZF2-3								765				ZF2-3								990			ZF2-6								1420			ZF2-6								1710				ZF3-1
		440V			25							2680		ZF3-1								3010				ZF3-1								3950			ZF3-2								5700			ZF3-2								7170				ZF3-2
					40							2070		ZF3-1								2300				ZF3-1								3010			ZF3-1								4400			ZF3-1								5460				ZF3-2
					100							1270		ZF2-6								1420				ZF3-1								1840			ZF3-1								2890			ZF3-1								3320				ZF3-2
		线圈种类				ZWZ400											ZWZ500											ZWZ600											ZWZ700												ZWZ800
						额定电流 /A
						通电持续率
						15%				25%			40%					15%			25%				40%				15%				25%		40%					15%				25%			40%					15%			25%				40%
串联线圈技术数据		Ⅱ				96.5				75			59					201			156				123				209				162		128					302				234			185					595			460				363
		Ⅲ				139				108			85.5					316			245				193				300				233		184					715				555			438					1355			1050				830
		Ⅳ				192				149			118					495			383				302				510				395		312					1175				910			720					—			—				—
		Ⅴ				231				179			141					—			—				—				630				490		387					—				—			—					—			—				—
		Ⅵ				268				208			164					—			—				—				—				—		—					—				—			—					—			—				—
		Ⅶ				346				268			212					—			—				—				—				—		—					—				—			—					—			—				—
注：1.生产厂家为焦作制动器有限公司。 2.天水长城控制电器厂生产同类型产品，型号为系列详细数据与厂家联系。

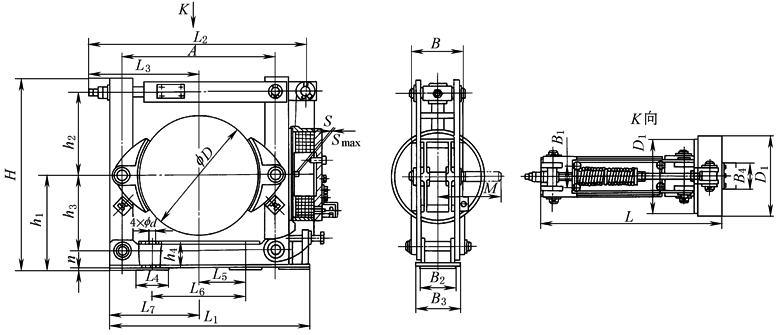

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　基本尺寸　　　　　　　　　　　　　　　　　　　　　　　　　mm
制动器型号	A	B	B₁	B₂	B₃	B₄	D	D₁	d	H	h₁	h₂	h₃	h₄
ZWZ_A-400	520	180	90	150	170	150	400	350	28	670	320	300	250	90
ZWZ_A-500	640	200	100	172	190	150	500	410	28	825	400	375	315	115
ZWZ_A-600	780	240	126	210	230	150	600	500	42	965	475	420	380	140
ZWZ_A-700	890	280	150	248	270	150	700	577	42	1115	550	495	430	172
ZWZ_A-800	1020	320	180	278	300	150	800	650	42	1250	600	580	480	176
制动器型号		L	L₁	L₂	L₃	L₄	L₅	L₆	L₇	M	n	S	S_max	质量/kg
ZWZ_A-400		915	720	830	388	100	170	340	315	320	4	2	3	168
ZWZ_A-500		1040	845	950	450	120	205	410	380	340	4	2.3	3.5	339
ZWZ_A-600		1263	1020	1153	560	160	250	500	465	420	4	2.7	4	500
ZWZ_A-700		1395	1140	1285	628	160	305	610	525	480	4	3	4.5	689
ZWZ_A-800		1555	1290	1445	690	160	350	700	600	540	4	3.3	5	881
