常用块式制动器的主要性能与尺寸

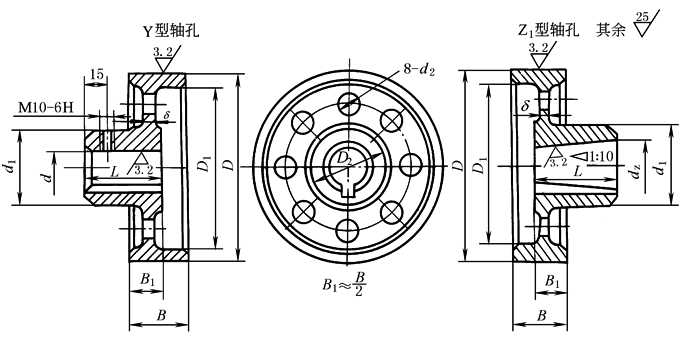

制动轮(JB/ZQ4389-1997)

制动轮(JB/ZQ 4389—1997)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

D	Y 型轴孔		Z₁ 型轴孔		B	D₁	D₂	d₁	d₂	δ	转动惯量 /kg·m²	质量 /kg
D	d	L	d_z	L	B	D₁	D₂	d₁	d₂	δ	转动惯量 /kg·m²	质量 /kg
100	25，28	62	25，28	44	70	84	—	65	—	8	0.0075	3.0
100	30，32，35	82	30，32，35	60	70	84	—	65	—	8	0.0075	3.0
160	25，28	62	25，28	44	70	145	105	65	30	8	0.03	5
160	30，32，35	82	30，32，35	60	70	145	105	65	30	8	0.03	5
200	25，28	62	30，32，35，38	60	85	180	140	100	30	8	0.20	10.0
	30，32，35，38	82	30，32，35，38	60
	40，42，45，48，50，55	112	40，42，45，48，50，55	84
250	30，32，35，38	82	30，32，35，38	60	105	220	168	115	40	8	0.28	18.0
	40，42，45，48，50，55	112	40，42，45，48，50，55	84
	60	142	60	107
315 (300)	40，42，45，48，50，55	112	60，65，70，75	107	135	290 (275)	200	120	55	8	0.60	24.5
315 (300)	60，65	142	60，65，70，75	107	135	290 (275)	200	120	55	8	0.60	24.5
400	60，65，70，75	142	60，65，70，75	107	170	370	275	175	70	12	0.75	60.7
	80，85	172	80，85，90，95	132
	80，85	172	100，110	167
500	80，85，90，95	172	75	107	210	465	340	210	90	14	2.0	100.6
	100，110	212	80，85，90，95	132
			100，110，120	167
			130	202
630 (600)	90，95	172	90，95	132	265	595 (565)	390	210	120	16	5.0	132.1
	100，110	212	100，110，120	167
	100，110	212	130	202
710 (700)	100，110，120	212	110，120	167	300	670 (660)	435	210	130	18	10	183.4
710 (700)	130	252	130	202	300	670 (660)	435	210	130	18	10	183.4
800	130，140，150	252	130，140，150	202	340	760	495	230	140	18	16.75	230.9
注：1.括号内的制动轮直径，不推荐使用。 2.技术要求：①轮缘表面淬火硬度35～45HRC，深度为2～3mm。 ②材料：D≤200mm者为45碳钢；D≥250mm者为 ZG 310-570。 ③键槽型式与尺寸应符合 GB/T 3852的规定。 3.标记示例：制动轮200-Y60　 JB/ZQ 4389—1997 200—制动轮直径，mm；Y—圆柱形轴孔；60—轴孔直径，mm。
