摩擦离合器结构尺寸

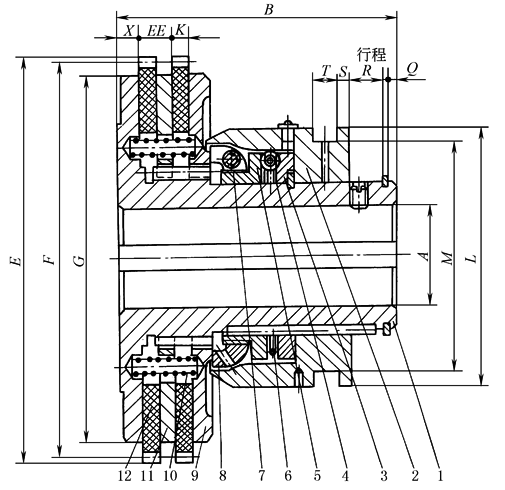

带辊子接合机构的双盘摩擦离合器结构尺寸

带辊子接合机构的双盘摩擦离合器结构尺寸　　　　　　　　　　　　　　　　　　mm
1—输入轴；2—接合子；3—固定支承盘；4—接合辊子；5—活动支承盘；6—保持弹簧；7—锁紧螺钉； 8—可调接合环；9—加压盘；10—分离弹簧；11—中间盘；12—摩擦盘
功率/kW		孔A	B		E	F	G	齿数 z	模数 m	R	X	K	EE		L	M	Q	S	T
单盘	双盘	孔A	单盘	双盘	E	F	G	齿数 z	模数 m	R	X	K	单盘	双盘	L	M	Q	S	T
0.7	1.4	19~32	97	110	125	120	112	48	2.5	19	8	6	0	6	88.9	76	2	5	13
1.1	2.2	22~35	130	143	150	144	120	48	3	27	10	6	0	6	118	98	2	7	16
1.8	3.6	25~41	135	135	176	168	154	42	4	27	11	8	0	8	130	111	2	7	16
2.6	5.2	35~51	154	173	220	210	190	42	5	27	13	10	0	10	152	133	2	8	18
6.0	12	43~64	170	189	270	258	240	43	6	33	16	10	0	10	178	152	2	8	19
11	22	57~83	202	227	318	306	290	51	6	37	18	13	0	13	210	184	2	10	22
16.8	33.6	64~94	221	247	372	360	340	60	6	43	22	13	0	13	235	206	2	13	22
21.3	42.6	64~94	221	247	414	402	380	67	6	43	22	13	0	13	235	206	2	13	22
25.7	51.4	64~114	262	293	462	450	430	75	6	48	22	16	0	16	235	206	2	13	22
34.2	68.4	70~127	262	293	534	522	500	87	6	48	24	16	0	16	254	219	2	13	25
48	96.0	89~152	326	364	606	594	570	99	6	57	32	19	0	19	305	267	2	16	32
71	142	89~152	329	367	678	666	645	111	6	57	35	19	0	19	305	267	2	16	32
81	162	114~178	383	427	750	738	720	123	6	70	35	22	0	22	350	305	2	16	38
118	236	127~178	395	440	894	882	860	147	6	70	40	22	0	22	350	305	2	16	38
注：表中功率值是指100r/min时的功率｡

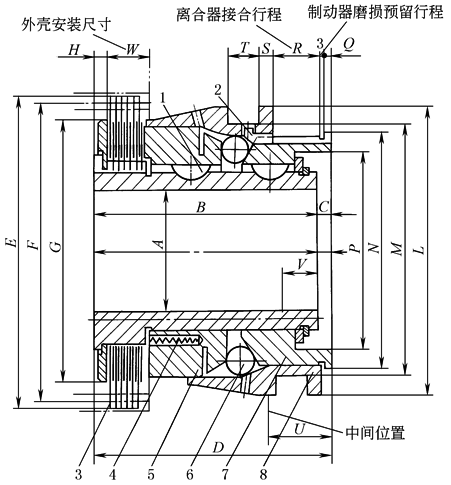

带辊子接合机构的多盘摩擦离合器结构尺寸

带辊子接合机构的多盘摩擦离合器结构尺寸　　　　　　　　　　　　　　　　　　　　　　　　　mm
1—半月导向键；2—滑键；3—离合器摩擦副；4—分离弹簧；5—加压盘； 6—球形滚子；7—固定套；8—接合子
功率 /kW	每分钟最高转数		孔A		B	C	D	E	F	G	H	齿数 z	模数 m	L	M	N	P	Q	R	S	T	U	V	W
功率 /kW	金属盘	非金属盘	最大	最小	B	C	D	E	F	G	H	齿数 z	模数 m	L	M	N	P	Q	R	S	T	U	V	W
0.44	3000	900	29	19	92	3	95	85	80	72	5	32	2.5	89	76	68	54	2.5	18	5	13	24	14	22
0.74	3000	850	32	19	92	3	95	95	90	82	5	36	2.5	99	83	75	60	2.5	18	5	13	24	14	22
1.47	3000	775	38	22	121	3	124	125	120	110	5	48	2.5	118	89	89	93	2.5	25	7	16	32	19	25
2.2	3000	700	45	25	121	3	124	136.5	130	120	5	40	3.25	131	111	100	83	2.5	25	7	16	32	19	25
3.7	2500	600	58	35	134	6	140	162.5	156	140	6	48	3.25	152	134	121	102	2.5	29	9	18	35	19	29
5.5	2000	500	75	38	146	10	156	176	168	155	6	42	4	180	152	141	114	3	32	9	19	38	21	29
8.1	1500	400	98	48	162	13	175	220	210	195	7	42	5	210	184	172	140	5	38	10	22	46	24	32
注：表中功率值是指100r/min时的功率｡
