钎剂

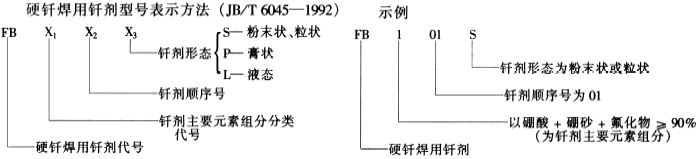

硬钎焊用钎剂型号表示方法
|
硬钎焊用钎剂型号表示方法(JB/T 6045—1992) |
|---|
|
|
|
注：×1——钎剂主要元素组分分类代号(见表钎剂主要元素组分分类)； ×2——钎剂顺序号(见表常用钎剂的化学成分推荐表) |
钎剂主要元素组分分类
|
钎剂主要元素组分分类 |
||
|---|---|---|
|
钎剂主要组分分类代号 |
钎剂主要组分 |
钎焊温度/℃ |
|
1 |
硼酸+硼砂+氟化物≥90% |
550~850 |
|
2 |
卤化物≥80% |
450~620 |
|
3 |
硼砂+硼酸≥90% |
800~1150 |
|
4 |
硼酸三甲酯≥60% |
＞450 |
常用钎剂的化学成分推荐表
|
常用钎剂的化学成分推荐表 |
||||||
|---|---|---|---|---|---|---|
|
型号 |
化 学 成 分/% |
|||||
|
H3BO3 |
KBF4 |
KF |
B2O3 |
Na2B4O7 |
CaF2 |
|
|
FB101 |
30 |
70 |
— |
— |
— |
— |
|
FB102 |
— |
23 |
42 |
35 |
— |
— |
|
FB103 |
— |
＞95 |
— |
— |
— |
— |
|
FB104 |
35 |
— |
15 |
|
50 |
— |
|
FB105 |
80 |
— |
— |
— |
14.5 |
5.5 |
|
FB106 |
— |
42 |
35 |
23 |
— |
— |
|
FB301 |
— |
— |
— |
— |
＞95 |
— |
|
FB302 |
75 |
— |
— |
— |
25 |
— |
|
|
LiCl |
KCl |
ZnCl2 |
CdCl2 |
NH4Cl |
|
|
FB201 |
25 |
25 |
15 |
30 |
5 |
|
软钎焊用钎剂型号表示方法(GB/T 15829.1-1995)
|
软钎焊用钎剂分类及代码 |
|||
|---|---|---|---|
|
钎剂类型 |
钎剂主要组分 |
钎剂活性剂 |
钎剂形态 |
|
1 树脂类 |
1 松香(松脂) |
1.未加活性剂 2.加入卤化物活性剂 3.加入非卤化物活性剂 |
A 液态
B 固态
C 膏状 |
|
2 非松香(树脂) |
|||
|
2 有机物类 |
1 水溶性 |
||
|
2 非水溶性 |
|||
|
3 无机物类 |
1 盐类 |
1.加入氯化铵 2.未加氯化铵 |
|
|
2 酸类 |
1.磷酸 2.其他酸 |
||
|
3 碱类 |
胺及(或)氨类 |
||

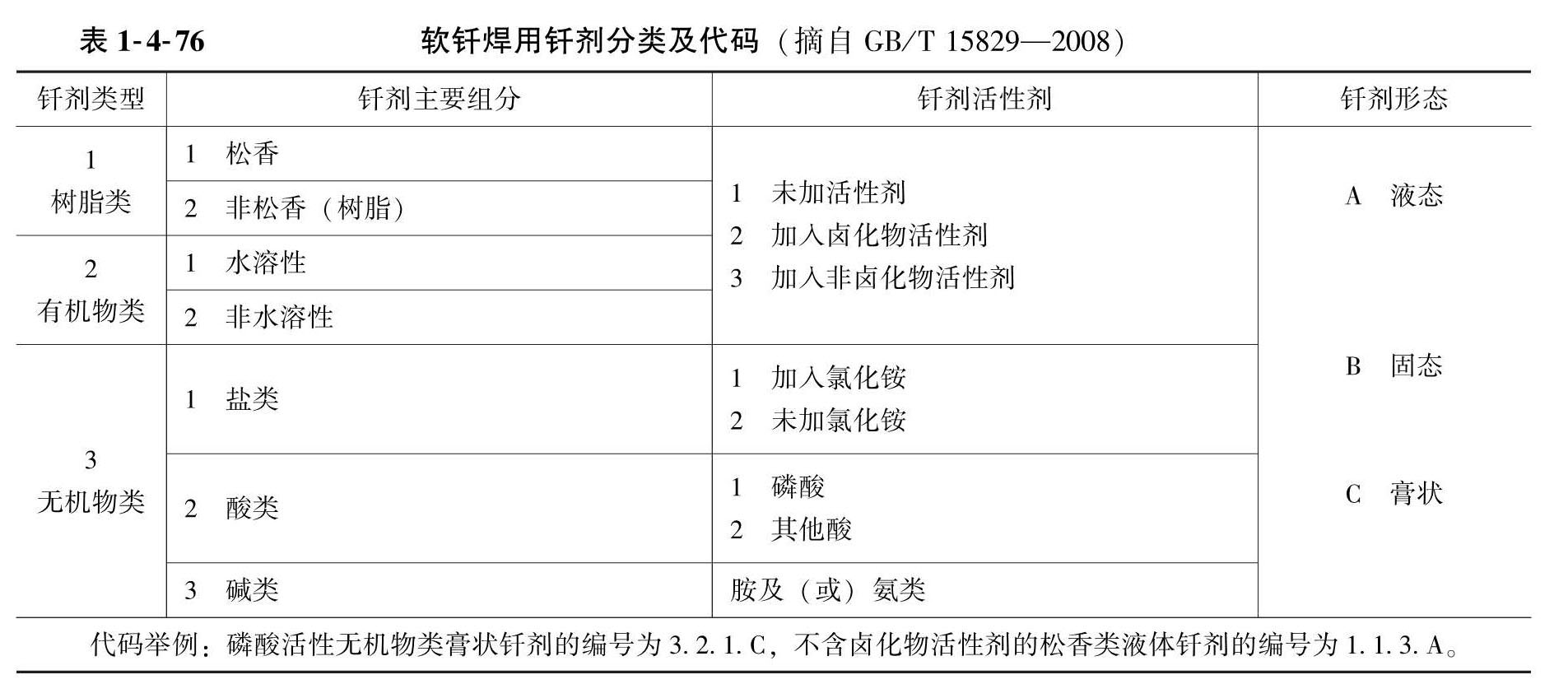

软钎焊用钎剂分类及代码(摘自GB/T 15829-2008)
常用无机软钎剂的组分和用途
|
常用无机软钎剂的组分和用途 |
||
|---|---|---|
|
牌 号 |
组分的质量分数/% |
适用母材 |
|
RJ1 |
氯化锌40，水60 |
钢、铜、黄铜和青铜 |
|
RJ2 |
氯化锌25，水75 |
铜及铜合金 |
|
RJ3 |
氯化锌40，氯化铵5，水55 |
钢、铜、黄铜和青铜 |
|
RJ4 |
氯化锌18，氯化铵6，水76 |
铜及铜合金 |
|
RJ5 |
氯化锌25，盐酸(密度1.19×103kg/m3)25，水50 |
不锈钢、碳钢、铜合金 |
|
RJ6 |
氯化锌6，氯化铵4，盐酸(密度1.19×103kg/m3)10，水80 |
钢、铜及铜合金 |
|
RJ7 |
氯化锌40，氯化锡5，氯化亚铜0.5，盐酸3.5，水51 |
钢、铸铁 |
|
RJ8 |
氯化锌65，氯化钾14，氯化钠11，氯化铵10 |
铜及铜合金 |
|
RJ9 |
氯化锌45，氯化钾5，氯化锡2，水48 |
铜及铜合金 |
|
RJ10 |
氯化锌15，氯化铵1.5，盐酸36，变性酒精12.8，正磷酸2.2，氯化铁0.6，水余量 |
碳钢 |
|
RJ11 |
正磷酸60，水40 |
不锈钢、铸铁 |
|
QJ205 |
氯化锌50，氯化铵15，氯化镉30，氯化钠5 |
钢、铜及铜合金 |
常用有机软钎剂的组分和用途
|
常用有机软钎剂的组分和用途 |
||
|---|---|---|
|
牌号 |
组分的质量分数/% |
适用范围 |
|
— |
乳酸15，水85 |
铜、黄铜和青铜 |
|
— |
盐酸肼5，水95 |
铜、黄铜和青铜 |
|
— |
松香100 |
铜、镉、锡和银 |
|
— |
松香25，酒精75 |
铜、镉、锡和银 |
|
— |
松香40，盐酸谷氨酸2，酒精余量 |
铜及铜合金 |
|
— |
松香40，三硬脂酸甘油酯4，酒精余量 |
铜及铜合金 |
|
— |
松香40，水杨酸2.8，三乙醇胺1.4，酒精余量 |
铜及铜合金 |
|
— |
松香70，氯化铵10，溴酸20 |
铜、锌和镍 |
|
— |
松香24，盐酸二乙铵4，三乙醇胺2，酒精余量 |
铜、锌和镍 |
|
201 |
树脂A20，溴化水杨酸10，松香20，酒精余量 |
波峰焊和浸渍焊 |
|
201-2 |
溴化水杨酸10，松香29.5，甘油0.5，酒精余量 |
波峰焊和浸渍焊 |
|
202-B |
溴化肼8，甘油4，松香20，水20，酒精余量 |
引线搪锡 |
|
SD-1 |
改性酚醛55，松香30，溴化水杨酸15 |
印刷电路板的波峰焊、浸沾焊和引线搪锡 |
|
HY-3B |
溴化水杨酸12，松香20，改性丙烯酸树脂1.3，缓蚀剂0.25，酒精余量 |
印刷电路板的波峰焊、浸沾焊和引线搪锡 |
|
氟碳B |
氟碳0.23，松香23，异丙醇76.7 |
印刷电路板的波峰焊、浸沾焊和引线搪锡 |
|
— |
聚丙二醇40～50，正磷酸10～20，松香35，盐酸二乙胺5 |
镍铬丝的钎焊 |
|
RJ11 |
工业凡士林80，松香15，氯化锌14，氯化铵1 |
铜及铜合金 |
|
RJ12 |
松香30，氯化锌3，氯化铵1，酒精余量 |
镀锌铁皮、铜及铜合金 |
|
RJ13 |
松香25，二乙胺5，三羟乙基胺2，酒精余量 |
钢、铜及铜合金 |
|
RJ14 |
凡士林35，松香20，硬脂酸20，氯化锌13，盐酸苯胺3，水9 |
钢、铜及铜合金 |
|
RJ15 |
松香34，蓖麻油26，硬脂酸14，氯化锌7，氯化铵8，水11 |
铜合金和镀锌板 |
|
RJ16 |
松香28，氯化锌5，氯化铵2，酒精65 |
黄铜挂锡 |
|
RJ18 |
松香24，氯化锌1，酒精75 |
铜及铜合金 |
|
RJ19 |
松香18，甘油25，氯化锌1，酒精56 |
铜及铜合金 |
|
RJ21 |
松香38，正磷酸12，酒精50 |
铬钢、镍铬不锈钢的挂锡和钎焊 |
|
RJ24 |
松香55，盐酸苯胺2，甘油2，酒精41 |
铜及铜合金 |
常用硬钎剂的组分和用途
|
常用硬钎剂的组分和用途 |
|||
|---|---|---|---|
|
牌号 |
组分的质量分数/% |
钎焊温度 /℃ |
用 途 |
|
YJ1 |
硼砂100 |
800~1150 |
铜基钎料钎焊碳钢、铜、铸铁和硬质合金 |
|
YJ2 |
硼砂25，硼酸75 |
850~1150 |
同YJ1 |
|
YJ6 |
硼砂15，硼酸80，氟化钙5 |
850~1150 |
铜基钎料钎焊不锈钢和高温合金 |
|
YJ7 |
硼砂50，硼酸35，氟化钾15 |
650~850 |
银基钎料钎焊钢、铜合金、不锈钢和高温合金 |
|
YJ8 |
硼砂50，硼酸10，氟化钾40 |
＞800 |
铜基钎料钎焊硬质合金 |
|
YJ11 |
硼砂95，过锰酸钾5 |
＞800 |
铜锌钎料钎焊铸铁 |
|
QJ101 |
硼酸30，氟硼酸钾70 |
550~850 |
银基钎料钎焊铜及铜合金、钢、不锈钢和高温合金 |
|
QJ102 |
氟化钾42，硼酐35，氟硼酸钾23 |
650~850 |
同QJ101 |
|
QJ103 |
氟硼酸钾＞95，碳酸钾＜5 |
550~750 |
银铜锌镉钎料钎焊铜及铜合金、钢和不锈钢 |
|
QJ104 |
硼砂50，硼酸35，氟化钾15 |
650~850 |
银基钎料炉中钎焊铜合金、钢和不锈钢 |
|
QJ105 |
氯化镉29~31，氯化锂24~26，氯化钾24~26，氯化锌13~16，氯化铵4.5~5.5 |
450~600 |
钎焊铜及铜合金 |
|
200 |
硼酐66±2，脱水硼砂19±2，氟化钙15±1 |
850~1150 |
铜基钎料或镍基钎料钎焊不锈钢和高温合金 |
|
201 |
硼酐77±1，脱水硼砂12±1，氟化钙10±0.5 |
850~1150 |
同200 |
|
284 |
氟化钾(脱水)35，氟硼酸钾42，硼酐23 |
500~850 |
同QJ101 |
|
F301 |
硼砂30，硼酸70 |
850~1150 |
同YJ1 |
|
铸铁 钎剂 |
硼酸40~45，碳酸锂11~18，碳酸钠24~27，氟化钠加氯化钠10~20(二者比例27∶73) |
650~750 |
银基钎料和低熔点铜基钎料钎焊和修补铸铁 |
