粘接接头的设计

型　 式

简　 图

说　 明

对 接

图a粘接面积小，除拉力外，任何方向的力都容易形成不均匀扯离力而造成应力集中，粘接强度低，一般不采用

图b为双对接，明显增加胶接面积，对受压有利

图c为插接形式，承受弯曲应力有利

图d为加盖板对接，受力性能较图a大有提高

图e为加三角盖板对接，可改善图d由于截面突变而产生应力急剧变化

角 接

图a、图b粘接面积小，所受的力是不均匀扯离力，强度低，应避免使用

图c～图e是改进设计，合理增加粘接面积，提高承载能力。另外，防止材料厚度突变，使应力分布更加均匀

T 形

图a粘接强度低，一般不允许采用

图b～图e为改进设计，采用支撑接头或插入接头，效果较好

搭 接

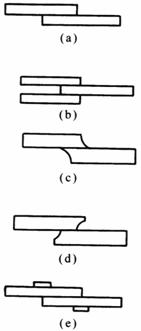

所受的作用力一般是剪切力，应力分布较均匀，有较高强度，接头加工容易，应用较多。图a为常用形式，工艺较方便，粘接面积可适当增减，但载荷偏心会造成附加弯矩，对接头受力不利。图b为双搭接，避免了载荷的偏心。外侧切角(图c)、内侧切角(图d)以及增加端部刚度(图e)均为减小粘缝端部应力集中、提高承载能力的方法

较佳搭接长度为1～3cm，一般不超过5cm，用增加宽度方法提高承载能力较有效

套 接

所受的作用力基本上是纯剪切力，粘接面积大，强度高，多用于棒材或管材的粘接

斜搭接

是效能最好的接头之一。粘接面积大，无附加弯矩产生，故有应力集中小、占据空间小、不影响工件外形等优点，但由于接头斜面不易加工，实际应用较少
