梯形螺纹

牙型(摘自GB/T 5796.1-2005)

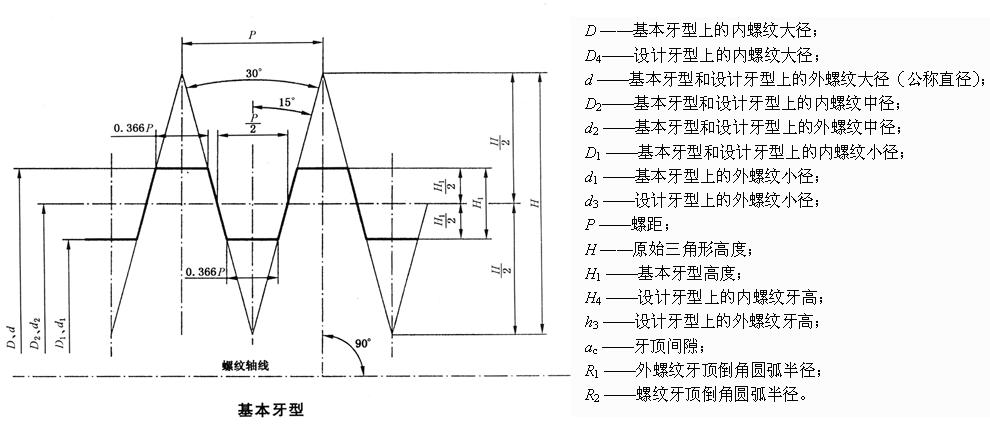

基本牙形尺寸

螺距P
/mm 		H1.866P
/mm 		H/20.933P
/mm 		H10.5P
/mm 		牙顶和牙底宽0.366P/mm
1.5 2.799 1.4 0.75 0.549
2 3.732 1.866 1 0.732
3 5.598 2.799 1.5 1.098
4 7.464 3.732 2 1.464
5 9.33 4.665 2.5 1.83
6 11.196 5.598 3 2.196
7 13.062 6.531 3.5 2.562
8 14.928 7.464 4 2.928
9 16.794 8.397 4.5 3.294
10 18.66 9.33 5 3.66
12 22.392 11.196 6 4.392
14 26.124 13.062 7 5.124
16 29.856 14.928 8 5.856
18 33.588 16.794 9 6.588
20 37.32 18.66 10 7.32
22 41.052 20.526 11 8.052
24 44.784 22.392 12 8.784
28 52.248 26.124 14 10.248
32 59.712 29.856 16 11.712
36 67.176 33.588 18 13.176
40 74.64 37.32 20 14.64
44 82.104 41.052 22 16.104

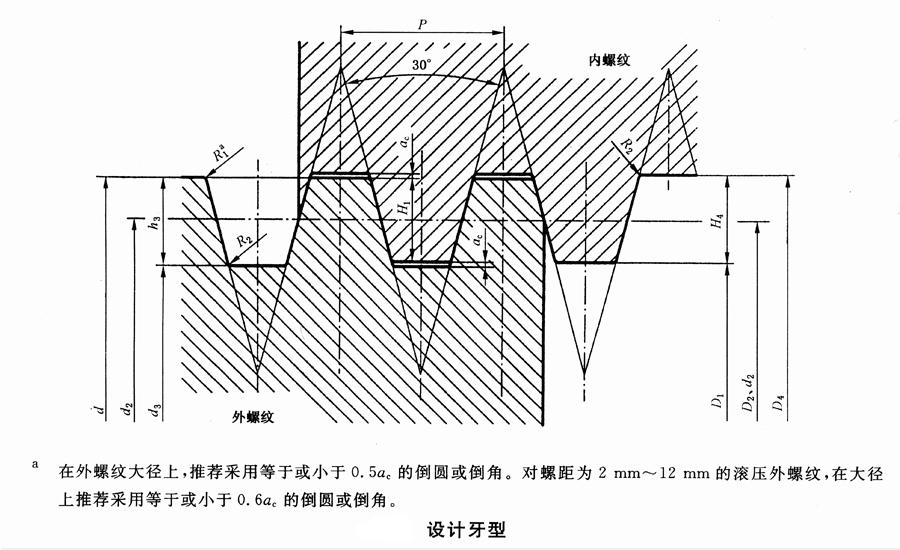

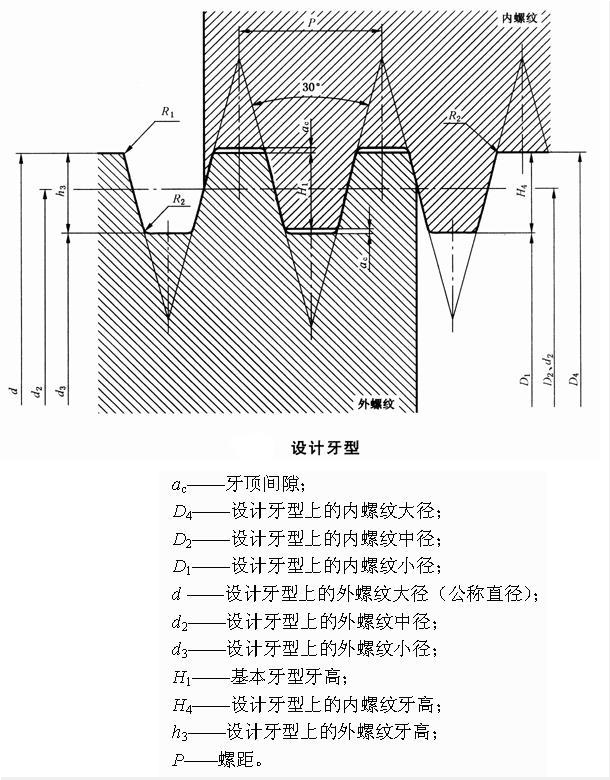

设计牙型尺寸

螺距P/mm ac/mm H4=h3/mm R1/mmmax R2/mmmax
1.5 0.15 0.9 0.075 0.15
2 0.25 1.25 0.125 0.25
3 0.25 1.75 0.125 0.25
4 0.25 2.25 0.125 0.25
5 0.25 2.75 0.125 0.25
6 0.5 3.5 0.25 0.5
7 0.5 4 0.25 0.5
8 0.5 4.5 0.25 0.5
9 0.5 5 0.25 0.5
10 0.5 5.5 0.25 0.5
12 0.5 6.5 0.25 0.5
14 1 8 0.5 1
16 1 9 0.5 1
18 1 10 0.5 1
20 1 11 0.5 1
22 1 12 0.5 1
24 1 13 0.5 1
28 1 15 0.5 1
32 1 17 0.5 1
36 1 19 0.5 1
40 1 21 0.5 1
44 1 23 0.5 1

直径与螺距系列(摘自GB/T 5796.2-2005)

注：优先选用第一系列直径，其次选用第二系列直径；新产品设计中，不宜选用第三系列直径；标注*的螺距为优选螺距。如果需要使用规定以外的螺距，则选用表中邻近直径所对应的螺距。
标准梯形螺纹的标记应由螺纹特征代号“Tr”、公称直径和导程的毫米值、螺距代号“P”和螺距毫米值组成。公称直径与导程之间用“×”号分开；螺距代号“P”和螺距值用圆括号括上。对单梯形螺纹，其标记应省略圆括号部分（螺距代号“P”和螺距值）。对标准左旋梯形螺纹，其标记内应添加左旋代号“LH”。

公称直径/mm 螺距P/mm
第一系列 第二系列 第三系列
8 - - 1.5*
- 9 - 2*,1.5
10 - - 2*,1.5
- 11 - 3,2*
12 - - 3*,2
- 14 - 3*,2
16 - - 4*,2
- 18 - 4*,2
20 - - 4*,2
- 22 - 8,5*,3
24 - - 8,5*,3
- 26 - 8,5*,3
28 - - 8,5*,3
- 30 - 10,6*,3
32 - - 10,6*,3
- 34 - 10,6*,3
36 - - 10,6*,3
- 38 - 10,7*,3
40 - - 10,7*,3
- 42 - 10,7*,3
44 - - 12,7*,3
- 46 - 12,8*,3
48 - - 12,8*,3
- 50 - 12,8*,3
52 - - 12,8*,3
- 55 - 14,9*,3
60 - - 14,9*,3
- 65 - 16,10*,4
70 - - 16,10*,4
- 75 - 16,10*,4
80 - - 16,10*,4
- 85 - 18,12*,4
90 - - 18,12*,4
- 95 - 18,12*,4
100 - - 20,12*,4
- - 105 20,12*,4
- 110 - 20,12*,4
- - 115 22,14*,6
120 - - 22,14*,6
- - 125 22,14*,6
- 130 - 22,14*,6
- - 135 24,14*,6
140 - - 24,14*,6
- - 145 24,14*,6
- 150 - 24,16*,6
- - 155 24,16*,6
160 - - 28,16*,6
- - 165 28,16*,6
- 170 - 28,16*,6
- - 175 28,16*,8
180 - - 28,18*,8
- - 185 32,18*,8
- 190 - 32,18*,8
- - 195 32,18*,8
200 - - 32,18*,8
- 210 - 36,20*,8
220 - - 36,20*,8
- 230 - 36,20*,8
240 - - 36,22*,8
- 250 - 40,22*,12
260 - - 40,22*,12
- 270 - 40,24*,12
280 - - 40,24*,12
- 290 - 44,24*,12
300 - - 44,24*,12
公称直径/mm 螺距P/mm
第一系列 第二系列 第三系列
8 - - 1.5*
- 9 - 2*,1.5
10 - - 2*,1.5
- 11 - 3,2*
12 - - 3*,2
- 14 - 3*,2
16 - - 4*,2
- 18 - 4*,2
20 - - 4*,2
- 22 - 8,5*,3
24 - - 8,5*,3
- 26 - 8,5*,3
28 - - 8,5*,3
- 30 - 10,6*,3
32 - - 10,6*,3
- 34 - 10,6*,3
36 - - 10,6*,3
- 38 - 10,7*,3
40 - - 10,7*,3
- 42 - 10,7*,3
44 - - 12,7*,3
- 46 - 12,8*,3
48 - - 12,8*,3
- 50 - 12,8*,3
52 - - 12,8*,3
- 55 - 14,9*,3
60 - - 14,9*,3
- 65 - 16,10*,4
70 - - 16,10*,4
- 75 - 16,10*,4
80 - - 16,10*,4
- 85 - 18,12*,4
90 - - 18,12*,4
- 95 - 18,12*,4
100 - - 20,12*,4
- - 105 20,12*,4
- 110 - 20,12*,4
- - 115 22,14*,6
120 - - 22,14*,6
- - 125 22,14*,6
- 130 - 22,14*,6
- - 135 24,14*,6
140 - - 24,14*,6
- - 145 24,14*,6
- 150 - 24,16*,6
- - 155 24,16*,6
160 - - 28,16*,6
- - 165 28,16*,6
- 170 - 28,16*,6
- - 175 28,16*,8
180 - - 28,18*,8
- - 185 32,18*,8
- 190 - 32,18*,8
- - 195 32,18*,8
200 - - 32,18*,8
- 210 - 36,20*,8
220 - - 36,20*,8
- 230 - 36,20*,8
240 - - 36,22*,8
- 250 - 40,22*,12
260 - - 40,22*,12
- 270 - 40,24*,12
280 - - 40,24*,12
- 290 - 44,24*,12
300 - - 44,24*,12

基本尺寸(摘自GB/T 5796.3-2005)

注：D1=d－2×H1=d－P；
D4=d＋2ac；
d3=d－2h3=d－P－2ac；
d2=D2= d－H1= d－0.5P

公称直径d/mm 螺距P/mm 中径d2=D2/mm 大径D4/mm 小径/mm
第一系列 第二系列 第三系列 d3 D1
8 - - 1.5 7.25 8.3 6.2 6.5
- 9 - 1.5 8.25 9.3 7.2 7.5
- 9 - 2 8 9.5 6.5 7
10 - - 1.5 9.25 10.3 8.2 8.5
10 - - 2 9 10.5 7.5 8
- 11 - 2 10 11.5 8.5 9
- 11 - 3 9.5 11.5 7.5 8
12 - - 2 11 12.5 9.5 10
12 - - 3 10.5 12.5 8.5 9
- 14 - 2 13 14.5 11.5 12
- 14 - 3 12.5 14.5 10.5 11
16 - - 2 15 16.5 13.5 14
16 - - 4 14 16.5 11.5 12
- 18 - 2 17 18.5 15.5 16
- 18 - 4 16 18.5 13.5 14
20 - - 2 19 20.5 17.5 18
20 - - 4 18 20.5 15.5 16
- 22 - 3 20.5 22.5 18.5 19
- 22 - 5 19.5 22.5 16.5 17
- 22 - 8 18 23 13 14
24 - - 3 22.5 24.5 20.5 21
24 - - 5 21.5 24.5 18.5 19
24 - - 8 20 25 15 16
- 26 - 3 24.5 26.5 22.5 23
- 26 - 5 23.5 26.5 20.5 21
- 26 - 8 22 27 17 18
28 - - 3 26.5 28.5 24.5 25
28 - - 6 25.5 28.5 22.5 18
28 - - 10 24 29 19 25
- 30 - 3 28.5 30.5 26.5 23
- 30 - 6 27 31 23 20
- 30 - 10 25 31 19 27
32 - - 3 30.5 32.5 28.5 24
32 - - 6 29 33 25 29
32 - - 10 27 33 21 22
- 34 - 3 32 34.5 30.5 31
- 34 - 6 31 35 27 28
- 34 - 10 29 35 23 24
36 - - 3 34 36.5 32.5 33
36 - - 7 33 37 29 30
36 - - 10 31 37 25 26
- 38 - 3 36.5 38.5 34.5 35
- 38 - 7 34.5 39 30 31
- 38 - 10 33 39 27 28
40 - - 3 38.5 40.5 36.5 37
40 - - 7 36.5 41 32 33
40 - - 10 35 41 29 30
- 42 - 3 40.5 42.5 38.5 39
- 42 - 7 38.5 43 34 35
- 42 - 10 37 43 31 32
44 - - 3 42.5 44.5 40.5 41
44 - - 7 40.5 45 36 37
44 - - 12 38 45 31 32
- 46 - 3 44.5 46.5 42.5 43
- 46 - 8 42 47 37 38
- 46 - 12 40 47 33 34
48 - - 3 46.5 48.5 44.8 45
48 - - 8 44 49 39 40
48 - - 12 42 49 35 36
- 50 - 3 48.5 50.5 46.5 47
- 50 - 8 46 51 41 42
- 50 - 12 44 51 37 38
52 - - 3 50.5 52.5 48.5 49
52 - - 8 48 53 43 44
52 - - 12 46 53 39 40
- 55 - 3 53.5 55.5 51.5 52
- 55 - 9 50.5 56 45 46
- 55 - 14 48 57 39 41
60 - - 3 58.5 60.5 56.5 57
60 - - 9 55.5 61 50 51
60 - - 14 53 62 44 46
- 65 - 4 63 65.5 60.5 61
- 65 - 10 60 66 54 55
- 65 - 16 57 67 47 49
70 - - 4 68 70.5 65.5 66
70 - - 10 65 71 59 60
70 - - 16 62 72 52 54
- 75 - 4 73 75.5 70.5 71
- 75 - 10 70 76 64 65
- 75 - 16 67 77 57 59
80 - - 4 78 80.5 75.5 76
80 - - 10 75 81 69 70
80 - - 16 72 82 62 64
- 85 - 4 83 85.5 80.5 81
- 85 - 12 79 86 72 73
- 85 - 18 76 87 65 67
90 - - 4 88 90.5 85.5 86
90 - - 12 84 91 77 78
90 - - 18 81 92 70 72
- 95 - 4 93 95.5 90.5 91
- 95 - 12 89 96 82 83
- 95 - 18 86 97 75 77
100 - - 4 98 100.5 95.5 96
100 - - 12 94 101 87 88
100 - - 20 90 102 78 80
- - 105 4 103 105.5 100.5 101
- - 105 12 99 106 92 93
- - 105 20 95 107 83 85
- 110 - 4 108 110 105.5 106
- 110 - 12 104 111 97 98
- 110 - 20 100 112 88 90
- - 115 6 112 116 108 109
- - 115 14 108 117 99 101
- - 115 22 104 117 91 93
120 - - 6 117 121 113 114
120 - - 14 113 122 104 106
120 - - 22 109 122 96 98
- - 125 6 122 126 118 119
- - 125 14 118 127 109 111
- - 125 22 114 127 101 103
- 130 - 6 127 131 123 124
- 130 - 14 123 132 114 116
- 130 - 24 119 132 106 108
- - 135 6 132 136 128 129
- - 135 14 128 137 119 121
- - 135 24 123 137 109 111
140 - - 6 137 141 133 134
140 - - 14 133 142 124 126
140 - - 24 128 142 114 116
- - 145 6 142 146 138 139
- - 145 14 138 147 129 131
- - 145 24 133 147 119 121
- 150 - 6 147 151 143 144
- 150 - 16 142 152 132 134
- 150 - 24 138 152 124 126
- - 155 6 152 156 148 149
- - 155 16 147 157 137 139
- - 155 24 143 157 129 131
160 - - 6 157 161 153 154
160 - - 16 152 162 142 144
160 - - 28 146 162 130 132
- - 165 6 162 166 158 159
- - 165 16 157 167 163 149
- - 165 28 151 167 152 137
- 170 - 6 167 171 140 164
- 170 - 16 162 172 166 154
- 170 - 28 156 172 157 142
- - 175 8 171 176 145 167
- - 175 16 167 177 171 159
- - 175 28 161 177 171 147
180 - - 8 176 181 160 172
180 - - 18 171 182 150 162
180 - - 28 166 182 176 152
- - 185 8 181 186 165 177
- - 185 18 176 187 151 167
- - 185 32 169 187 181 153
- 190 - 8 186 191 156 182
- 190 - 18 181 192 170 172
- 190 - 32 174 192 156 158
- - 195 8 191 196 186 187
- - 195 18 186 197 175 177
- - 195 32 179 197 161 163
200 - - 8 196 201 191 192
200 - - 18 191 202 180 182
200 - - 32 184 202 166 168
- 210 - 8 206 211 201 202
- 210 - 20 200 212 188 190
- 210 - 36 192 212 172 174
220 - - 8 216 221 211 212
220 - - 20 210 222 198 200
220 - - 36 202 222 182 184
- 230 - 8 226 231 221 222
- 230 - 20 220 232 208 210
- 230 - 36 212 232 192 194
240 - - 8 236 241 231 232
240 - - 22 229 242 216 218
240 - - 36 222 242 202 204
- 250 - 12 244 251 237 238
- 250 - 22 239 252 226 228
- 250 - 40 230 252 208 210
260 - - 12 254 261 247 248
260 - - 22 249 262 236 238
260 - - 40 240 262 218 220
- 270 - 12 264 271 257 258
- 270 - 24 258 272 244 246
- 270 - 40 250 272 228 230
280 - - 12 274 281 267 268
280 - - 24 268 282 254 256
280 - - 40 260 282 238 240
- 290 - 12 284 291 277 278
- 290 - 24 278 292 264 266
- 290 - 44 268 292 244 246
300 - - 12 294 301 287 288
300 - - 24 288 302 274 276
300 - - 44 278 302 254 256
公称直径d/mm 螺距P/mm 中径d2=D2/mm 大径D4/mm 小径/mm
第一系列 第二系列 第三系列 d3 D1
8 - - 1.5 7.25 8.3 6.2 6.5
- 9 - 1.5 8.25 9.3 7.2 7.5
- 9 - 2 8 9.5 6.5 7
10 - - 1.5 9.25 10.3 8.2 8.5
10 - - 2 9 10.5 7.5 8
- 11 - 2 10 11.5 8.5 9
- 11 - 3 9.5 11.5 7.5 8
12 - - 2 11 12.5 9.5 10
12 - - 3 10.5 12.5 8.5 9
- 14 - 2 13 14.5 11.5 12
- 14 - 3 12.5 14.5 10.5 11
16 - - 2 15 16.5 13.5 14
16 - - 4 14 16.5 11.5 12
- 18 - 2 17 18.5 15.5 16
- 18 - 4 16 18.5 13.5 14
20 - - 2 19 20.5 17.5 18
20 - - 4 18 20.5 15.5 16
- 22 - 3 20.5 22.5 18.5 19
- 22 - 5 19.5 22.5 16.5 17
- 22 - 8 18 23 13 14
24 - - 3 22.5 24.5 20.5 21
24 - - 5 21.5 24.5 18.5 19
24 - - 8 20 25 15 16
- 26 - 3 24.5 26.5 22.5 23
- 26 - 5 23.5 26.5 20.5 21
- 26 - 8 22 27 17 18
28 - - 3 26.5 28.5 24.5 25
28 - - 6 25.5 28.5 22.5 18
28 - - 10 24 29 19 25
- 30 - 3 28.5 30.5 26.5 23
- 30 - 6 27 31 23 20
- 30 - 10 25 31 19 27
32 - - 3 30.5 32.5 28.5 24
32 - - 6 29 33 25 29
32 - - 10 27 33 21 22
- 34 - 3 32 34.5 30.5 31
- 34 - 6 31 35 27 28
- 34 - 10 29 35 23 24
36 - - 3 34 36.5 32.5 33
36 - - 7 33 37 29 30
36 - - 10 31 37 25 26
- 38 - 3 36.5 38.5 34.5 35
- 38 - 7 34.5 39 30 31
- 38 - 10 33 39 27 28
40 - - 3 38.5 40.5 36.5 37
40 - - 7 36.5 41 32 33
40 - - 10 35 41 29 30
- 42 - 3 40.5 42.5 38.5 39
- 42 - 7 38.5 43 34 35
- 42 - 10 37 43 31 32
44 - - 3 42.5 44.5 40.5 41
44 - - 7 40.5 45 36 37
44 - - 12 38 45 31 32
- 46 - 3 44.5 46.5 42.5 43
- 46 - 8 42 47 37 38
- 46 - 12 40 47 33 34
48 - - 3 46.5 48.5 44.8 45
48 - - 8 44 49 39 40
48 - - 12 42 49 35 36
- 50 - 3 48.5 50.5 46.5 47
- 50 - 8 46 51 41 42
- 50 - 12 44 51 37 38
52 - - 3 50.5 52.5 48.5 49
52 - - 8 48 53 43 44
52 - - 12 46 53 39 40
- 55 - 3 53.5 55.5 51.5 52
- 55 - 9 50.5 56 45 46
- 55 - 14 48 57 39 41
60 - - 3 58.5 60.5 56.5 57
60 - - 9 55.5 61 50 51
60 - - 14 53 62 44 46
- 65 - 4 63 65.5 60.5 61
- 65 - 10 60 66 54 55
- 65 - 16 57 67 47 49
70 - - 4 68 70.5 65.5 66
70 - - 10 65 71 59 60
70 - - 16 62 72 52 54
- 75 - 4 73 75.5 70.5 71
- 75 - 10 70 76 64 65
- 75 - 16 67 77 57 59
80 - - 4 78 80.5 75.5 76
80 - - 10 75 81 69 70
80 - - 16 72 82 62 64
- 85 - 4 83 85.5 80.5 81
- 85 - 12 79 86 72 73
- 85 - 18 76 87 65 67
90 - - 4 88 90.5 85.5 86
90 - - 12 84 91 77 78
90 - - 18 81 92 70 72
- 95 - 4 93 95.5 90.5 91
- 95 - 12 89 96 82 83
- 95 - 18 86 97 75 77
100 - - 4 98 100.5 95.5 96
100 - - 12 94 101 87 88
100 - - 20 90 102 78 80
- - 105 4 103 105.5 100.5 101
- - 105 12 99 106 92 93
- - 105 20 95 107 83 85
- 110 - 4 108 110 105.5 106
- 110 - 12 104 111 97 98
- 110 - 20 100 112 88 90
- - 115 6 112 116 108 109
- - 115 14 108 117 99 101
- - 115 22 104 117 91 93
120 - - 6 117 121 113 114
120 - - 14 113 122 104 106
120 - - 22 109 122 96 98
- - 125 6 122 126 118 119
- - 125 14 118 127 109 111
- - 125 22 114 127 101 103
- 130 - 6 127 131 123 124
- 130 - 14 123 132 114 116
- 130 - 24 119 132 106 108
- - 135 6 132 136 128 129
- - 135 14 128 137 119 121
- - 135 24 123 137 109 111
140 - - 6 137 141 133 134
140 - - 14 133 142 124 126
140 - - 24 128 142 114 116
- - 145 6 142 146 138 139
- - 145 14 138 147 129 131
- - 145 24 133 147 119 121
- 150 - 6 147 151 143 144
- 150 - 16 142 152 132 134
- 150 - 24 138 152 124 126
- - 155 6 152 156 148 149
- - 155 16 147 157 137 139
- - 155 24 143 157 129 131
160 - - 6 157 161 153 154
160 - - 16 152 162 142 144
160 - - 28 146 162 130 132
- - 165 6 162 166 158 159
- - 165 16 157 167 163 149
- - 165 28 151 167 152 137
- 170 - 6 167 171 140 164
- 170 - 16 162 172 166 154
- 170 - 28 156 172 157 142
- - 175 8 171 176 145 167
- - 175 16 167 177 171 159
- - 175 28 161 177 171 147
180 - - 8 176 181 160 172
180 - - 18 171 182 150 162
180 - - 28 166 182 176 152
- - 185 8 181 186 165 177
- - 185 18 176 187 151 167
- - 185 32 169 187 181 153
- 190 - 8 186 191 156 182
- 190 - 18 181 192 170 172
- 190 - 32 174 192 156 158
- - 195 8 191 196 186 187
- - 195 18 186 197 175 177
- - 195 32 179 197 161 163
200 - - 8 196 201 191 192
200 - - 18 191 202 180 182
200 - - 32 184 202 166 168
- 210 - 8 206 211 201 202
- 210 - 20 200 212 188 190
- 210 - 36 192 212 172 174
220 - - 8 216 221 211 212
220 - - 20 210 222 198 200
220 - - 36 202 222 182 184
- 230 - 8 226 231 221 222
- 230 - 20 220 232 208 210
- 230 - 36 212 232 192 194
240 - - 8 236 241 231 232
240 - - 22 229 242 216 218
240 - - 36 222 242 202 204
- 250 - 12 244 251 237 238
- 250 - 22 239 252 226 228
- 250 - 40 230 252 208 210
260 - - 12 254 261 247 248
260 - - 22 249 262 236 238
260 - - 40 240 262 218 220
- 270 - 12 264 271 257 258
- 270 - 24 258 272 244 246
- 270 - 40 250 272 228 230
280 - - 12 274 281 267 268
280 - - 24 268 282 254 256
280 - - 40 260 282 238 240
- 290 - 12 284 291 277 278
- 290 - 24 278 292 264 266
- 290 - 44 268 292 244 246
300 - - 12 294 301 287 288
300 - - 24 288 302 274 276
300 - - 44 278 302 254 256

公差(摘自GB/T 5796.4-2005)

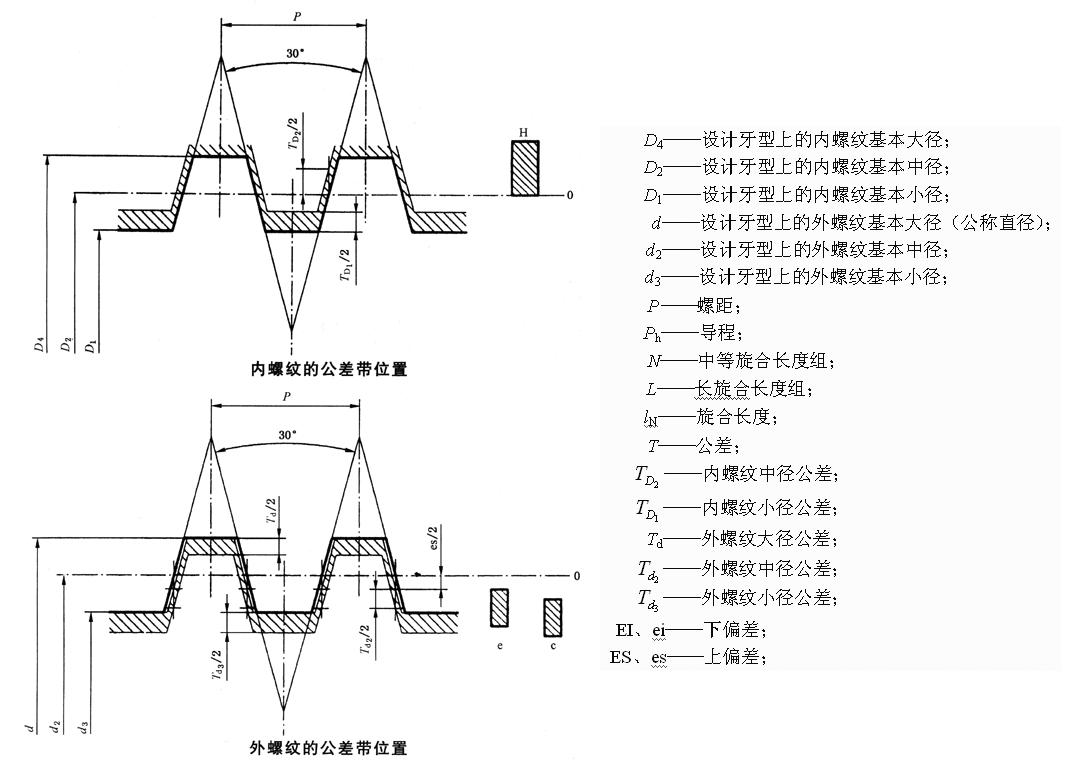

公差带位置

梯形螺纹中径的基本偏差

注：本表偏差的单位是μm。

螺距P/mm 内螺纹D2 外螺纹d2
HEI ces ees
1.5 0 -140 -67
2 0 -150 -71
3 0 -170 -85
4 0 -190 -95
5 0 -212 -106
6 0 -236 -118
7 0 -250 -125
8 0 -265 -132
9 0 -280 -140
10 0 -300 -150
12 0 -335 -160
14 0 -355 -180
16 0 -375 -190
18 0 -400 -200
20 0 -425 -212
22 0 -450 -224
24 0 -475 -236
28 0 -500 -250
32 0 -530 -265
36 0 -560 -280
40 0 -600 -300
44 0 -630 -315

内螺纹小径公差

螺距P/mm 4级公差/μm
1.5 190
2 236
3 315
4 375
5 450
6 500
7 560
8 630
9 670
10 710
12 800
14 900
16 1000
18 1120
20 1180
22 1250
24 1320
28 1500
32 1600
36 1800
40 1900
44 2000

外螺纹大径公差

螺距P/mm 4级公差/μm
1.5 150
2 180
3 236
4 300
5 335
6 375
7 425
8 450
9 500
10 530
12 600
14 670
16 710
18 800
20 850
22 900
24 950
28 1060
32 1120
36 1250
40 1320
44 1400

外螺纹小径公差

注：本表公差的单位是μm。

基本大径d/mm 螺距P/mm 中径公差带位置为c 中径公差带位置为e
＞ ≤ 7级公差 8级公差 9级公差 7级公差 8级公差 9级公差
5.6 11.2 1.5 352 405 471 279 332 398
5.6 11.2 2 388 445 525 309 366 446
5.6 11.2 3 435 501 589 350 416 504
11.2 22.4 2 400 462 544 321 383 465
11.2 22.4 3 450 520 614 365 435 529
11.2 22.4 4 521 609 690 426 514 595
11.2 22.4 5 562 656 775 456 550 669
11.2 22.4 8 709 828 965 576 695 832
22.4 45 3 482 564 670 397 479 585
22.4 45 5 587 681 806 481 575 700
22.4 45 6 655 767 899 537 649 781
22.4 45 7 694 813 950 569 688 825
22.4 45 8 734 859 1015 601 726 882
22.4 45 10 800 925 1087 650 775 937
22.4 45 12 866 998 1223 691 823 1048
45 90 3 501 589 701 416 504 616
45 90 4 565 659 784 470 564 689
45 90 8 765 890 1052 632 757 919
45 90 9 811 946 1118 671 803 978
45 90 10 831 963 1138 681 813 988
45 90 12 929 1085 1273 754 910 1098
45 90 14 970 1142 1355 805 967 1180
45 90 16 1038 1213 1438 853 1028 1253
45 90 18 1100 1288 1525 900 1088 1320
90 180 4 584 690 815 489 595 720
90 180 6 705 830 986 587 712 868
90 180 8 796 928 1103 663 795 970
90 180 12 960 1122 1335 785 947 1160
90 180 14 1018 1193 1418 843 1018 1243
90 180 16 1075 1263 1500 890 1078 1315
90 180 18 1150 1338 1588 950 1138 1388
90 180 20 1175 1363 1613 962 1150 1400
90 180 22 1232 1450 1700 1011 1224 1474
90 180 24 1313 1538 1800 1074 1299 1561
90 180 28 1388 1625 1900 1138 1375 1650
180 355 8 828 965 1153 695 832 1020
180 355 12 998 1173 1398 823 998 1223
180 355 18 1187 1400 1650 987 1200 1450
180 355 20 1263 1488 1750 1050 1275 1537
180 355 22 1288 1513 1775 1062 1287 1549
180 355 24 1363 1600 1875 1124 1361 1636
180 355 32 1530 1780 2092 1265 1515 1827
180 355 36 1623 1885 2210 1343 1606 1930
180 355 40 1663 1925 2250 1363 1625 1950
180 355 44 1755 2030 2380 1440 1715 2065

内螺纹中径公差

注：本表公差的单位是μm。

基本大径d/mm 螺距P/mm 公差等级
＞ ≤ 7 8 9
5.6 11.2 1.5 224 280 355
5.6 11.2 2 250 315 400
5.6 11.2 3 280 355 450
11.2 22.4 2 265 335 425
11.2 22.4 3 300 375 475
11.2 22.4 4 355 450 560
11.2 22.4 5 375 475 600
11.2 22.4 8 475 600 750
22.4 45 3 335 425 530
22.4 45 5 400 500 630
22.4 45 6 450 560 710
22.4 45 7 475 600 750
22.4 45 8 500 630 800
22.4 45 10 530 670 850
22.4 45 12 560 710 900
45 90 3 355 450 560
45 90 4 400 500 630
45 90 8 530 670 850
45 90 9 560 710 900
45 90 10 560 710 900
45 90 12 630 800 1000
45 90 14 670 850 1060
45 90 16 710 900 1120
45 90 18 750 950 1180
90 180 4 425 530 670
90 180 6 500 630 800
90 180 8 560 710 900
90 180 12 670 850 1060
90 180 14 710 900 1120
90 180 16 750 950 1180
90 180 18 800 100 1250
90 180 20 800 1000 1250
90 180 22 850 1060 1320
90 180 24 900 1120 1400
90 180 28 950 1180 1500
180 355 8 6000 750 950
180 355 12 710 900 1120
180 355 18 850 1060 1320
180 355 20 900 1120 1400
180 355 22 900 1120 1400
180 355 24 950 1180 1500
180 355 32 1060 1320 1700
180 355 36 1120 1400 1800
180 355 40 1120 1400 1800
180 355 44 1250 1500 1900

外螺纹中径公差

注：本表公差的单位是μm。

基本大径d/mm 螺距P/mm 公差等级
＞ ≤ 7 8 9
5.6 11.2 1.5 170 212 265
5.6 11.2 2 190 236 300
5.6 11.2 3 212 265 335
11.2 22.4 2 200 250 315
11.2 22.4 3 224 280 355
11.2 22.4 4 265 335 425
11.2 22.4 5 280 355 450
11.2 22.4 8 355 450 560
22.4 45 3 250 315 400
22.4 45 5 300 375 475
22.4 45 6 335 425 530
22.4 45 7 355 450 560
22.4 45 8 375 475 600
22.4 45 10 400 500 630
22.4 45 12 425 530 670
45 90 3 265 335 425
45 90 4 300 375 475
45 90 8 400 500 630
45 90 9 425 530 670
45 90 10 425 530 670
45 90 12 475 600 750
45 90 14 500 630 800
45 90 16 530 670 850
45 90 18 560 710 900
90 180 4 315 400 500
90 180 6 375 475 600
90 180 8 425 530 670
90 180 12 500 630 800
90 180 14 530 670 850
90 180 16 560 710 900
90 180 18 600 750 950
90 180 20 600 750 950
90 180 22 630 800 1000
90 180 24 670 850 1060
90 180 28 710 900 1120
180 355 8 450 560 710
180 355 12 530 670 850
180 355 18 630 800 1000
180 355 20 670 850 1060
180 355 22 670 850 1060
180 355 24 710 900 1120
180 355 32 800 1000 1250
180 355 36 850 1060 1320
180 355 40 850 1060 1320
180 355 44 900 1120 1400

螺纹旋合长度

注：对长旋合长度组的螺纹，应在公差带代号后标注代号“L”。旋合长度代号与公差带间用“-”分开。

基本大径d/mm 螺距P/mm 旋合长度/mm
＞ ≤ N L
＞ ≤ ＞
5.6 11.2 1.5 5 15 15
5.6 11.2 2 6 19 19
5.6 11.2 3 10 28 28
11.2 22.4 2 8 24 24
11.2 22.4 3 11 32 32
11.2 22.4 4 15 43 43
11.2 22.4 5 18 53 53
11.2 22.4 8 30 85 85
22.4 45 3 12 36 36
22.4 45 5 21 63 63
22.4 45 6 25 75 75
22.4 45 7 30 85 85
22.4 45 8 34 100 100
22.4 45 10 42 125 125
22.4 45 12 50 150 150
45 90 3 15 45 45
45 90 4 19 56 56
45 90 8 38 118 118
45 90 9 43 132 132
45 90 10 50 140 140
45 90 12 60 170 170
45 90 14 67 200 200
45 90 16 75 236 236
45 90 18 85 265 265
90 180 4 24 71 71
90 180 6 36 106 106
90 180 8 45 132 132
90 180 12 67 200 200
90 180 14 75 236 236
90 180 16 90 265 265
90 180 18 100 300 300
90 180 20 112 335 335
90 180 22 118 355 355
90 180 24 132 400 400
90 180 28 150 450 450

内螺纹推荐公差带

注：中等用于一般用途螺纹，粗糙用于制造螺纹有困难的场合。如果不能确定螺纹旋合长度的实际值，推荐按中等旋合长度组N选取螺纹公差带。螺纹尺寸代号与中径公差带代号间用“-”分开。

公差精度 中径公差带|N 中径公差带|L
中等 7H 8H
粗糙 8H 9H

外螺纹推荐公差带

注：中等用于一般用途螺纹，粗糙用于制造螺纹有困难的场合。如果不能确定螺纹旋合长度的实际值，推荐按中等旋合长度组N选取螺纹公差带。螺纹尺寸代号与中径公差带代号间用“-”分开。

公差精度 中径公差带|N 中径公差带|L
中等 7e 8e
粗糙 8c 9c

多线螺纹的中径公差修正系数

注：多线螺纹的中径公差等于具有相同螺距单线螺纹的中径公差乘以修正系数。

线数 修正系数
2 1.12
3 1.25
4 1.4
≥5 1.6
<- 上一项 下一项 ->

评论

关注'机械小哥'微信公众号 关注'机械小哥'微信公众号
