防止热处理零件变形的基本要求
采用封闭对称结构
| 图 例 | 说 明 | |
|---|---|---|
| 改 进 前 | 改 进 后 | |
|
|
一端有凸缘的薄壁套类零件渗氮后变形成喇叭口，在另一端增加凸缘后，变形大大减小 |
|
|
几何形状力求对称，使变形减小或变形有规律；如图例T611A机床渗氮摩擦片、坐标镗床精密刻线尺退火 |
|
|
|
|
|
弹簧夹头都采用封闭结构，淬火、回火后再切开槽口 |
|
|
单键槽的细长轴，淬火后一定弯曲；宜改用花键轴 |
|
|
将淬火时冷却快的部位涂上涂料（耐火泥或石棉与水玻璃的混合物），以降低冷却速度，使冷却均匀 |
|
改变淬火时入水方式，使断面各部分冷却速度接近，以减少变形 | |
增加零件刚性
| 图 例 | 说 明 | |
|---|---|---|
| 改 进 前 | 改 进 后 | |
|
|

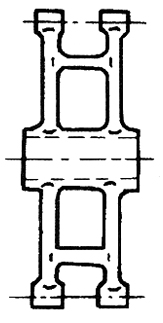

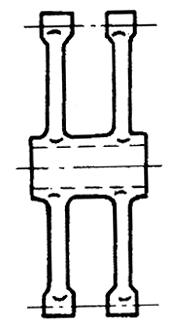

杠杆为铸件，其杆臂较长，铸造时及热处理时均易变形。加横梁后，使变形减少 |
细长轴类、长板类零件应避免采用水淬
| 图 例 | 说 明 |
|---|---|
|

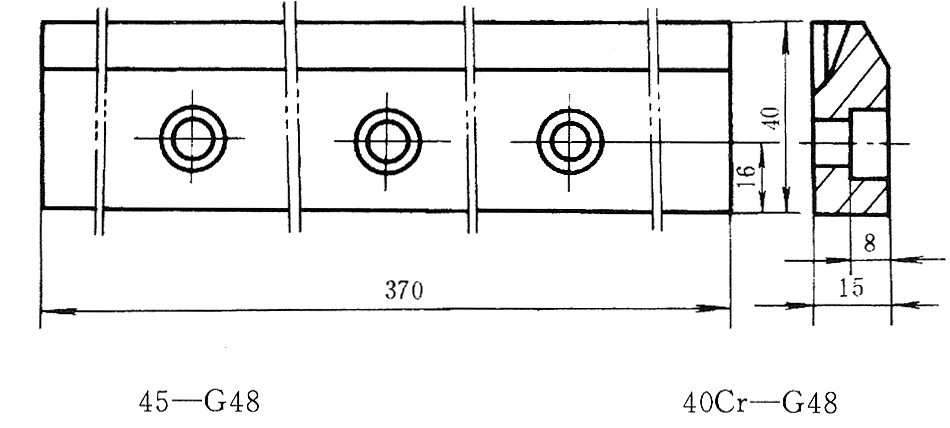

长板类零件水淬会产生翘曲变形，采用油淬，可减小变形 |
选择适当的材料和热处理方法
| 图 例 | 说 明 | |
|---|---|---|
| 改 进 前 | 改 进 后 | |
|

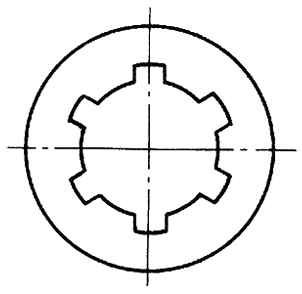

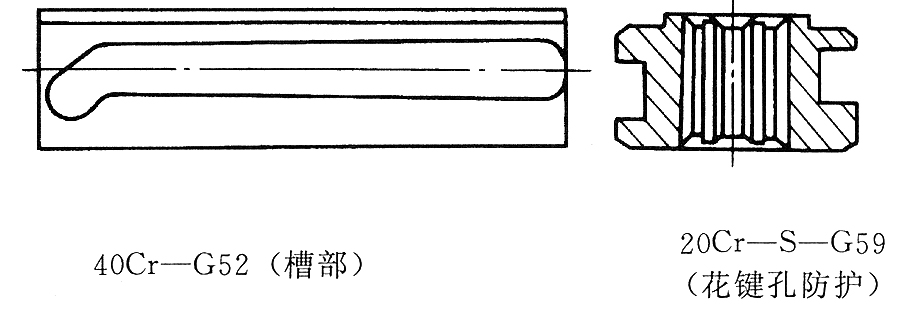

改进前，槽部直接淬火比较困难，改用渗碳淬火（花键孔防护） | |
 20Cr－D600或40Cr－D500 |

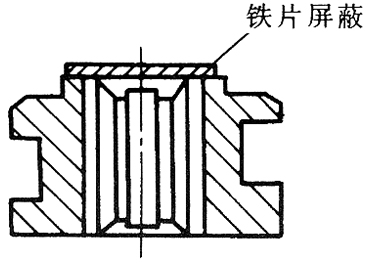

最好改用离子渗氮（花键孔用铁片屏蔽） | |
 15－S0.5－G59 65Mn-G52 |
摩擦片用15钢，渗碳淬火时须有专用淬火夹具和回火夹具，合格率较低；改用65Mn钢油淬，夹紧回火即可 | |
|

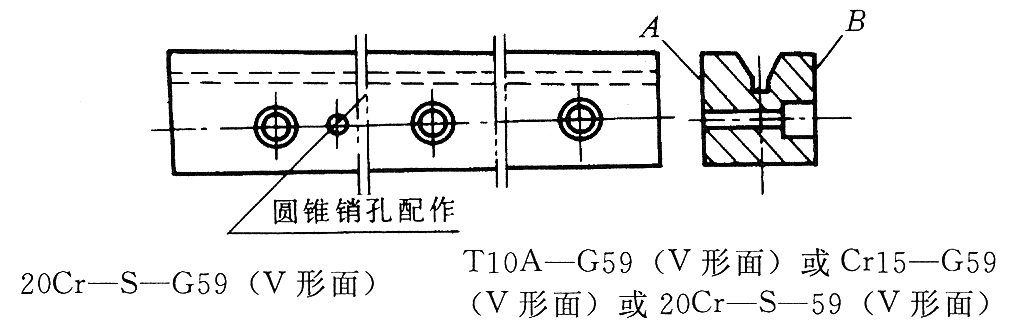

改进前，由于考虑销孔配作，选用20Cr钢渗碳，渗碳后去掉A、B面碳层，然后淬火，工艺复杂；改用高频淬火较简单 | |
|
|

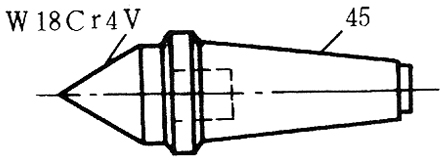

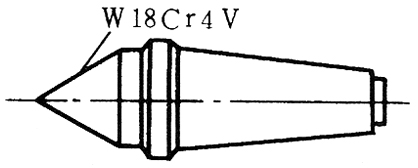

此件两部分工作条件不相同，设计成组合结构，不同部位用不同材料，既提高工艺性，又节约高合金钢材料 |
机械加工与热处理工艺互相配合
| 图 例 | 说 明 | |
|---|---|---|
| 改 进 前 | 改 进 后 | |
|
|

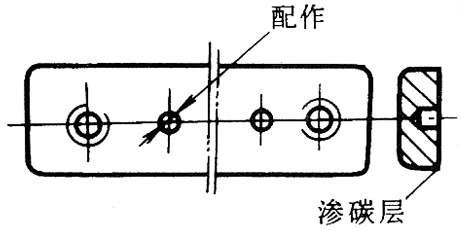

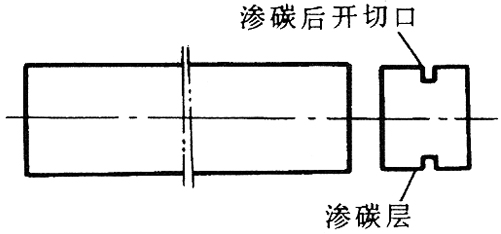

改进前，有配作孔的一面去掉渗碳层，形成碳层不对称，淬火后必然翘曲；改为两件一起下料，渗碳后开切口，淬火后再切成单件 |
|

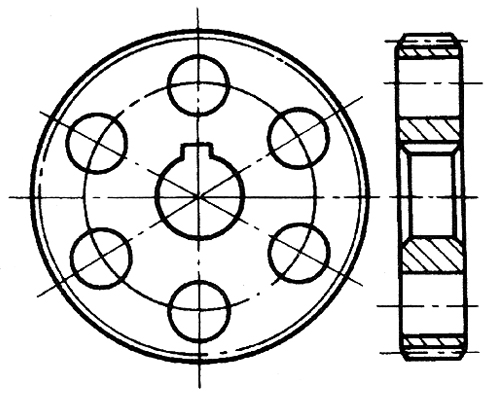

改进前，齿部淬火后6个孔处的齿圈将下凹；应在齿部淬火后再钻6个孔 | |
|

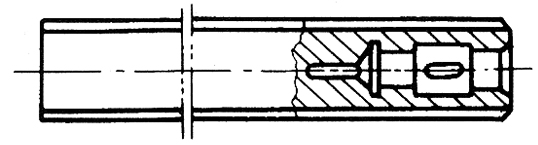

使渗氮前获得均匀理想的金相组织，并消除切削加工应力，以保证渗氮件变形微小 | |
|
|

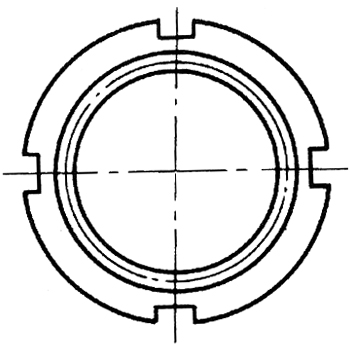

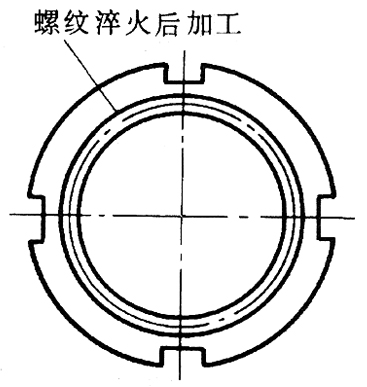

全部加工后淬火则内螺纹会产生变形；最好在槽口局部淬火后再车内螺纹 |
