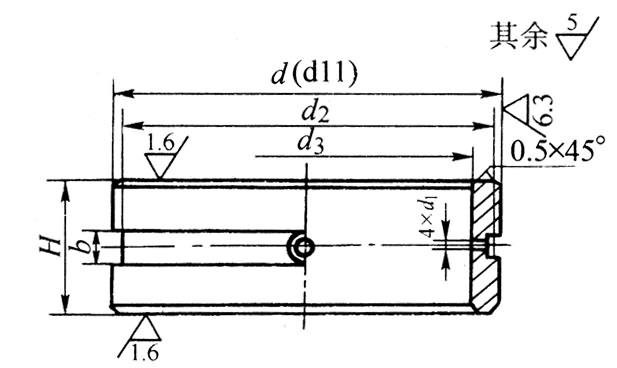

压套的尺寸系列(摘自JB/T 1091-1991)

注：1. 压套的材料为 Q235A。
2. 本表的单位是mm。

名义直径 d d2 d3 H b d1
6 25 24 19 19 5 2
8 26 25 20 19 5 2
10 28 27 22 19 5 2
12 30 28 24 23 5 2
14 32 30 26 23 5 2
15 33 32 27 23 5 2
16 34 33 28 23 5 2
18 38 36 31 23 5 2
20 42 40 35 23 5 2
22 45 43 37 25 5 2
25 48 46 40 25 5 2
28 52 50 44 25 5 2
30 54 52 46 25 5 2
32 56 54 48 25 5 2
35 60 58 52 25 5 2
40 66 64 58 25 5 2
45 72 70 64 30 5 2
50 76 74 68 30 5 2
55 82 80 74 30 7 3
60 90 88 80 30 7 3
65 95 93 85 30 7 3
70 100 98 90 32 7 3
75 105 103 95 32 7 3
80 110 108 100 32 7 3
85 115 113 105 32 7 3
90 120 118 110 32 7 3
100 130 128 120 32 7 3
110 144 142 132 32 7 3
120 154 152 142 34 7 3
130 165 163 153 34 7 3
140 175 173 163 34 7 3
150 190 188 174 34 7 3
160 200 198 184 34 7 3
180 220 218 204 34 7 3
200 240 238 224 34 7 3
