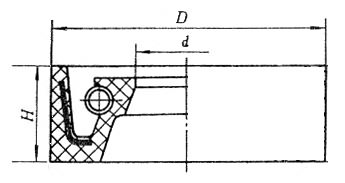

骨架形真空用橡胶密封圈的型式及尺寸(摘自JB/T 1091-1991)
注：1．本表的单位是mm。
2．标记示例：
代号为PD，d＝22mm，D=40mm，H=10mm的骨架形真空用橡胶密封圈，标记为骨架形密封圈PD22×40×10 JB/T 1091。
| 内径d | 外径D | 高度H |
|---|---|---|
| 6 | 22 | 8 |
| 8 | 22 | 8 |
| 10 | 22 | 8 |
| 12 | 25 | 10 |
| 14 | 30 | 10 |
| 15 | 30 | 10 |
| 16 | 30 | 10 |
| 17 | 35 | 10 |
| 18 | 35 | 10 |
| 20 | 35 | 10 |
| 22 | 40 | 10 |
| 25 | 40 | 10 |
| 28 | 50 | 10 |
| 30 | 50 | 10 |
| 32 | 52 | 12 |
| 35 | 56 | 12 |
| 38 | 56 | 12 |
| 40 | 62 | 12 |
| 42 | 62 | 12 |
| 45 | 62 | 12 |
| 50 | 72 | 12 |
| 52 | 72 | 12 |
| 55 | 75 | 12 |
| 60 | 80 | 12 |
| 65 | 90 | 12 |
| 70 | 90 | 12 |
| 75 | 100 | 12 |
| 80 | 100 | 12 |
| 85 | 110 | 12 |
| 90 | 110 | 12 |
| 95 | 125 | 12 |
| 100 | 125 | 12 |
| 105 | 130 | 14 |
| 110 | 140 | 14 |
| 115 | 140 | 14 |
| 120 | 150 | 14 |
| 125 | 150 | 15 |
| 130 | 160 | 15 |
| 140 | 170 | 16 |
| 150 | 180 | 16 |
| 160 | 190 | 16 |
| 170 | 200 | 16 |
| 180 | 220 | 18 |
| 190 | 240 | 18 |
| 200 | 240 | 18 |
