活塞杆用长型(L3)密封沟槽及V形圈、压环和塑料支撑环的尺寸
单向密封橡胶密封圈(GB/T10708.1-2000)分页导航活塞杆用长型(L3)密封沟槽及V形圈、压环和塑料支撑环的尺寸
活塞杆用长型(L3)密封沟槽及V形圈、压环和塑料支撑环的尺寸

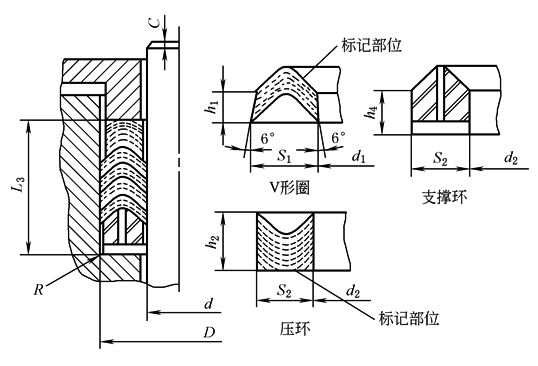

活塞杆用长型(L3)密封沟槽及V形圈、压环和塑料支撑环的尺寸(GB/T 10708.1—2000) mm |
|||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
标记方法 1.活塞用密封圈的标记方法以“密封圈代号、D×d×L1(L2、L3)、制造厂代号”表示。 密封沟槽外径D80mm,密封沟槽内径d65mm,密封沟槽轴向长度L19.5mm的活塞用 Y 形圈,标记为 Y80×65×9.5 ×× GB/T 10708.1—2000 2.活塞杆用密封圈的标记方法以“密封圈代号、d×D×L1(L2、L3)、制造厂代号”表示。 密封沟槽内径d70mm,密封沟槽外径D85mm,密封沟槽轴向长度L19.5mm的活塞杆用 Y 形圈,标记为 Y70×85×9.5 ×× GB/T 10708.1—2000 |
|||||||||||||||
d |
D |
|
内 径 |
宽 度 |
高 度 |
V形圈 数量 |
R ≤ |
C ≥ |
|||||||
d1 |
d2 |
极限偏差 |
S1 |
S2 |
极限偏差 |
h1 |
h2 |
h4 |
极限偏差 |
||||||
6 |
14 |
14.5 |
5.5 |
6.3 |
±0.18 |
4.5 |
3.7 |
±0.15 |
2.5 |
6 |
3 |
±0.20 |
2 |
0.3 |
2 |
8 |
16 |
7.5 |
8.3 |
||||||||||||
10 |
18 |
9.5 |
10.3 |
||||||||||||
12 |
20 |
11.5 |
12.3 |
||||||||||||
14 |
22 |
13.5 |
14.3 |
||||||||||||
16 |
24 |
15.5 |
16.3 |
||||||||||||
18 |
26 |
17.5 |
18.3 |
±0.22 |
|||||||||||
20 |
28 |
19.5 |
20.3 |
||||||||||||
22 |
30 |
21.5 |
22.3 |
||||||||||||
25 |
33 |
24.5 |
25.3 |
||||||||||||
10 |
20 |
16 |
9.4 |
10.3 |
5.6 |
4.7 |
3 |
6.5 |
0.3 |
2.5 |
|||||
12 |
22 |
11.4 |
12.3 |
||||||||||||
14 |
24 |
13.4 |
14.3 |
||||||||||||
16 |
26 |
15.4 |
16.3 |
||||||||||||
18 |
28 |
17.4 |
18.3 |
||||||||||||
20 |
30 |
19.4 |
20.3 |
||||||||||||
22 |
32 |
21.4 |
22.3 |
||||||||||||
25 |
35 |
24.4 |
25.3 |
||||||||||||
28 |
38 |
27.4 |
28.3 |
||||||||||||
32 |
42 |
31.4 |
32.3 |
||||||||||||
36 |
46 |
35.4 |
36.3 |
||||||||||||
40 |
50 |
39.4 |
40.3 |
||||||||||||
45 |
55 |
44.4 |
45.3 |
||||||||||||
50 |
60 |
49.4 |
50.3 |
||||||||||||
28 |
43 |
25 |
27.3 |
28.5 |
±0.22 |
8.2 |
7 |
±0.15 |
4.5 |
8 |
3 |
±0.20 |
3 |
0.4 |
4 |
32 |
47 |
31.3 |
32.5 |
||||||||||||
36 |
51 |
35.3 |
36.5 |
||||||||||||
40 |
55 |
39.3 |
40.5 |
||||||||||||
45 |
60 |
44.3 |
45.5 |
||||||||||||
50 |
65 |
49.3 |
50.5 |
||||||||||||
56 |
71 |
55.3 |
56.6 |
||||||||||||
63 |
78 |
62.3 |
63.6 |
||||||||||||
70 |
85 |
69.3 |
70.5 |
±0.28 |
|||||||||||
80 |
95 |
79.3 |
80.5 |
||||||||||||
90 |
105 |
89.3 |
90.5 |
||||||||||||
56 |
76 |
32 |
55.2 |
56.6 |
±0.22 |
10.8 |
9.4 |
6 |
10 |
0.6 |
5 |
||||
63 |
83 |
62.2 |
63.6 |
||||||||||||
70 |
90 |
69.2 |
70.6 |
±0.28 |
|||||||||||
80 |
100 |
79.2 |
80.6 |
||||||||||||
90 |
110 |
89.2 |
90.6 |
||||||||||||
100 |
120 |
99.2 |
100.6 |
||||||||||||
110 |
130 |
109.2 |
110.6 |
||||||||||||
125 |
145 |
124.2 |
125.6 |
±0.35 |
|||||||||||
140 |
160 |
139.2 |
140.6 |
||||||||||||
100 |
125 |
40 |
99 |
100.6 |
13.5 |
11.9 |
12 |
4 |
0.8 |
6.5 |
|||||
110 |
135 |
109 |
110.6 |
||||||||||||
125 |
150 |
124 |
125.6 |
||||||||||||
140 |
165 |
139 |
140.6 |
||||||||||||
160 |
185 |
159 |
160.6 |
||||||||||||
180 |
205 |
179 |
180.6 |
±0.45 |
|||||||||||
200 |
225 |
199 |
200.6 |
||||||||||||
160 |
190 |
50 |
158.8 |
160.8 |
±0.35 |
16.2 |
14.2 |
±0.20 |
6.5 |
14 |
±0.25 |
5 |
0.8 |
7.5 |
|
180 |
210 |
178.8 |
180.8 |
±0.45 |
|||||||||||
200 |
230 |
198.8 |
200.8 |
||||||||||||
220 |
250 |
218.8 |
220.8 |
||||||||||||
250 |
280 |
248.8 |
250.8 |
||||||||||||
280 |
310 |
278.8 |
280.8 |
±0.60 |
|||||||||||
320 |
360 |
63 |
318.4 |
321 |
21.6 |
19 |
±0.25 |
7 |
15.5 |
4 |
6 |
1.0 |
10 |
||
360 |
400 |
358.4 |
361 |
||||||||||||
注:滑动面公差配合推荐H9/f8,但在液压缸使用条件不苛刻的情况下,滑动面公差配合也可采用H10/f9。 |
