活塞用中型(L2)密封沟槽及Y形圈、蕾形圈尺寸

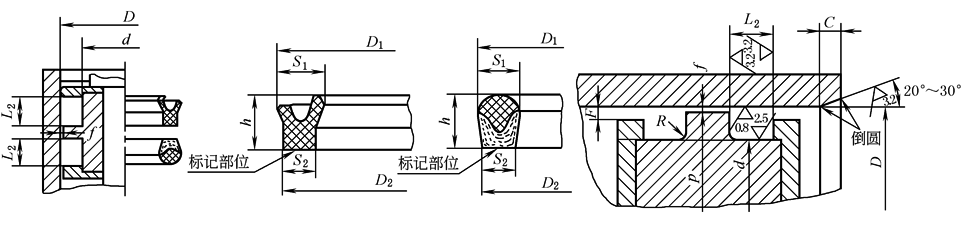

活塞用中型(L₂)密封沟槽及Y形圈、蕾形圈尺寸(GB/T 10708.1—2000)　　　　　　　　　　　　　　　　　　　　　mm

尺寸f 及标记方法见表单向密封橡胶密封圈结构型式及使用条件，尺寸p＝D-2f
D	d		Y形圈								蕾形圈								C ≥	R ≤	F
			外径			宽度			高度		外径			宽度			高度
			D₁	D₂	极限偏差	S₁	S₂	极限偏差	h	极限偏差	D₁	D₂	极限偏差	S₁	S₂	极限偏差	h	极限偏差
12	4	6.3	13	11.5	±0.20	5	3.5	±0.15	5.8	±0.20	12.7	11.5	±0.18	4.7	3.5	±0.15	5.6	±0.20	2	0.3	0.5
16	8		17	15.5	±0.20						16.7	15.5	±0.18
20	12		21	19.5	±0.25						20.7	19.5	±0.22
25	17		26	24.5							25.7	24.5
32	24		33	31.5							32.7	31.5
40	32		41	39.5							40.7	39.5
20	10	8	21.2	19.4		6.2	4.4		7.3		20.8	19.4		5.8	4.4		7		2.5	0.3	0.5
25	15		26.2	24.4							25.8	24.4
32	22		33.2	31.4							32.8	31.4
40	30		41.2	39.4							40.8	39.4
50	40		51.2	49.4							50.8	49.4
56	46		57.2	55.4							56.8	55.4
63	53		64.2	62.4							63.8	62.4
50	35	12.5	51.5	49.2		9	6.7		11.5		51	49.1		8.5	6.6		11.3		4	0.4	1
56	41		57.5	55.2							57	55.1
63	48		64.5	62.2							64	62.1
70	55		71.5	69.2	±0.35						71	69.1	±0.28
80	65		81.5	79.2							81	79.1
90	75		91.5	89.2							91	89.1
100	85		101.5	99.2							101	99.1
110	95		111.5	109.2	±0.45						111	109.1	±0.35
70	50	16	71.8	69	±0.35	11.8	9	±0.15	15	±0.20	71.2	68.6	±0.28	11.2	8.6	±0.15	14.5	±0.20	5	0.6	1
80	60		81.8	79							81.2	78.6
90	70		91.8	89							91.2	88.6
100	80		101.8	99							101.2	98.6
110	90		111.8	109	±0.45						111.2	108.6	±0.35
125	105		126.8	124							126.2	123.6
140	120		141.8	139							141.2	138.6
160	140		161.8	159							161.2	158.6
180	160		181.8	179	±0.60						181.2	178.6	±0.45
125	100	20	127.2	123.8	±0.45	14.7	11.3		18.5		126.3	123.2	±0.35	13.8	10.7		18		6.5	0.8	1.5
140	115		142.2	138.8							141.3	138.2
160	135		162.2	158.8							161.3	158.2
180	155		182.2	178.8	±0.60						181.3	178.2	±0.45
200	175		202.2	198.8							201.3	198.2
220	195		222.2	218.8							221.3	218.2
250	225		252.2	248.8							251.3	248.2
200	170	25	202.8	198.5		17.8	13.5	±0.20	23	±0.25	201.4	198		16.4	12.7	±0.20	22.5	±0.25	7.5	0.8	1.5
220	190		222.8	218.5							221.4	218
250	220		252.8	248.5							251.4	248
280	250		282.8	278.5	±0.90						281.4	278	±0.60
320	290		322.8	318.5							321.4	318
360	330		362.8	358.5							361.4	358
400	360	32	403.3	398	±1.40	23.3	18		29		401.8	397	±0.90	21.8	17		28.5		10	1.0	2
450	410		453.3	448							451.8	447
500	460		503.3	498							501.8	497
注：滑动面公差配合推荐H9/f8，但在液压缸使用条件不苛刻的情况下，滑动面公差配合也可采用H10/f9。
