活塞杆用短型(L1)密封沟槽及Y形圈尺寸
活塞杆用短型(L1)密封沟槽及Y形圈尺寸
|

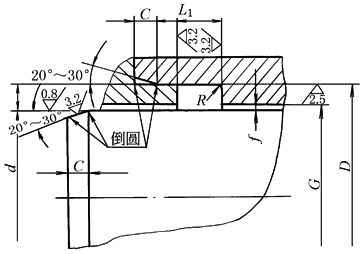

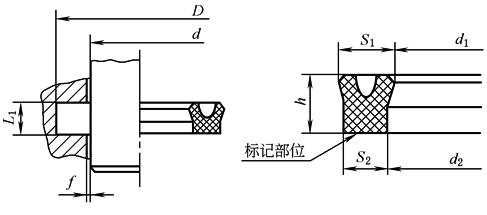

活塞杆用短型(L1)密封沟槽及Y形圈尺寸(GB/T 10708.1—2000) mm |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|||||||||||
|
尺寸f 及标记方法见表单向密封橡胶密封圈结构型式及使用条件，尺寸G＝d+2f |
||||||||||||
|
d |
D |
|
内径 |
宽度 |
高度 |
C ≥ |
R ≤ |
|||||
|
d1 |
d2 |
极限偏差 |
S1 |
S2 |
极限偏差 |
h |
极限偏差 |
|||||
|
6 |
14 |
5 |
5 |
6.5 |
±0.20 |
5 |
3.5 |
±0.15 |
4.6 |
±0.20 |
2 |
0.3 |
|
8 |
16 |
7 |
8.5 |
|||||||||
|
10 |
18 |
9 |
10.5 |
|||||||||
|
12 |
20 |
11 |
12.5 |
|||||||||
|
14 |
22 |
13 |
14.5 |
|||||||||
|
16 |
24 |
15 |
16.5 |
±0.25 |
||||||||
|
18 |
26 |
17 |
18.5 |
|||||||||
|
20 |
28 |
19 |
20.5 |
|||||||||
|
22 |
30 |
21 |
22.5 |
|||||||||
|
25 |
33 |
24 |
25.5 |
|||||||||
|
28 |
38 |
6.3 |
26.8 |
28.6 |
6.2 |
4.4 |
5.6 |
2.5 |
0.3 |
|||
|
32 |
42 |
30.8 |
32.6 |
|||||||||
|
36 |
46 |
34.8 |
36.6 |
|||||||||
|
40 |
50 |
38.8 |
40.6 |
|||||||||
|
45 |
55 |
43.8 |
45.6 |
|||||||||
|
50 |
60 |
48.8 |
50.6 |
|||||||||
|
56 |
71 |
9.5 |
54.5 |
56.8 |
9 |
6.7 |
8.5 |
4 |
0.4 |
|||
|
63 |
78 |
61.5 |
63.8 |
|||||||||
|
70 |
85 |
68.5 |
70.8 |
±0.35 |
||||||||
|
80 |
95 |
78.5 |
80.8 |
|||||||||
|
90 |
105 |
88.5 |
90.8 |
|||||||||
|
100 |
120 |
12.5 |
98.2 |
101 |
11.8 |
9 |
11.3 |
5 |
0.6 |
|||
|
110 |
130 |
108.2 |
111 |
±0.45 |
||||||||
|
125 |
145 |
123.2 |
126 |
|||||||||
|
140 |
160 |
138.2 |
141 |
|||||||||
|
160 |
185 |
16 |
157.8 |
161.2 |
14.7 |
11.3 |
14.8 |
6.5 |
0.8 |
|||
|
180 |
205 |
177.8 |
181.2 |
±0.60 |
||||||||
|
200 |
225 |
197.8 |
201.2 |
|||||||||
|
220 |
250 |
20 |
217.2 |
221.5 |
17.8 |
13.5 |
18.5 |
7.5 |
0.8 |
|||
|
250 |
280 |
247.2 |
251.5 |
|||||||||
|
280 |
310 |
277.2 |
281.5 |
±0.90 |
||||||||
|
320 |
360 |
25 |
316.7 |
322 |
23.3 |
18 |
±0.20 |
23 |
±0.25 |
10 |
1.0 |
|
|
360 |
400 |
356.7 |
362 |
|||||||||
|
注： 滑动面公差配合推荐H9/f8，但在液压缸使用条件不苛刻的情况下，滑动面公差配合也可采用H10/f9。 |
||||||||||||
